В зібрав поточний комп, де встановлена RTX 3060 ti. Мені її з головою вистачає, адже єдине, в що я граю - в онлайн гру, для якої 60fps - це топ. Але ми не шукаємо легких шляхів, тому вирішив апгрейднути комп, щоб було чим зайнятись. Деякі події супроводжую датами, щоб визначитись в часі, коли я це зробив. Цей проект має на меті модернізувати мій комп, додавши до нього трохи соліднішу відеокарту. Оскільки хочеться зробити щось достойне, але при цьому не продавати нерухомість, деякий час моніторив OLX, і натрапив на таке оголошення. (орфографія оригіналу збережена)
OLX
ASUS RTX 3080Ti + водяне охолодження EKWB Vector² + радіатор EK
Опис: Продається потужна відеокарта ASUS GeForce RTX 3080 Ti в ідеальному стані, з установленим водоблоком EK-Quantum Vector² від EKWB та радіатором
Комплектація:
- Відеокарта ASUS RTX 3080 Ti
- Водоблок EKWB Vector² (повне покриття: GPU, пам’ять, VRM)
- Оригінальне повітряне охолодження ASUS (радіатор і кулери) – в комплекті
- Радіатор EKWB 360 мм (на 3×120 мм) для кастомного водяного охолодження
- Гвинти, прокладки – усе для зворотного встановлення
Стан:
- Не майнилася, використовувалася в ігровому ПК
- Встановлений водоблок — не тек, охолодження працювало ефективно
- Температура під навантаженням була в межах 50–55 °C
Додатково:
- Офіційна сумісність водоблока з даною моделлю підтверджена EKWB
- Готова до встановлення в кастомну СВО
- Можливе повернення до повітряного охолодження
Лот містив інший набір за іншу ціну, але я домовився з продавцем за потрібні мені речі і відповідну ціну. Крім того, людина продавала також сідло для конкуру, тому я вирішив, що такий продавець не буде брехати про стан відеокарти.
Оформив і дочекався доставки , таким чином визначились стартові умови проекту.
Отже, що я отримав (одразу супроводжую деякою довідковою інформацією):
1. Відеокарта: ASUS ROG-STRIX-RTX3080TI-O12G-GAMING.

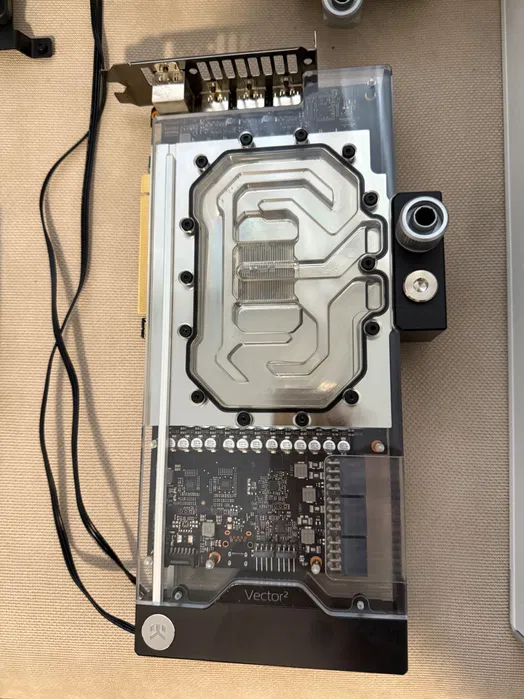

2. Водоблок GPU + водоблок backplate: EK-Quantum Vector² Strix RTX 3080/90 ABP Set D-RGB - Nickel + Plexi.

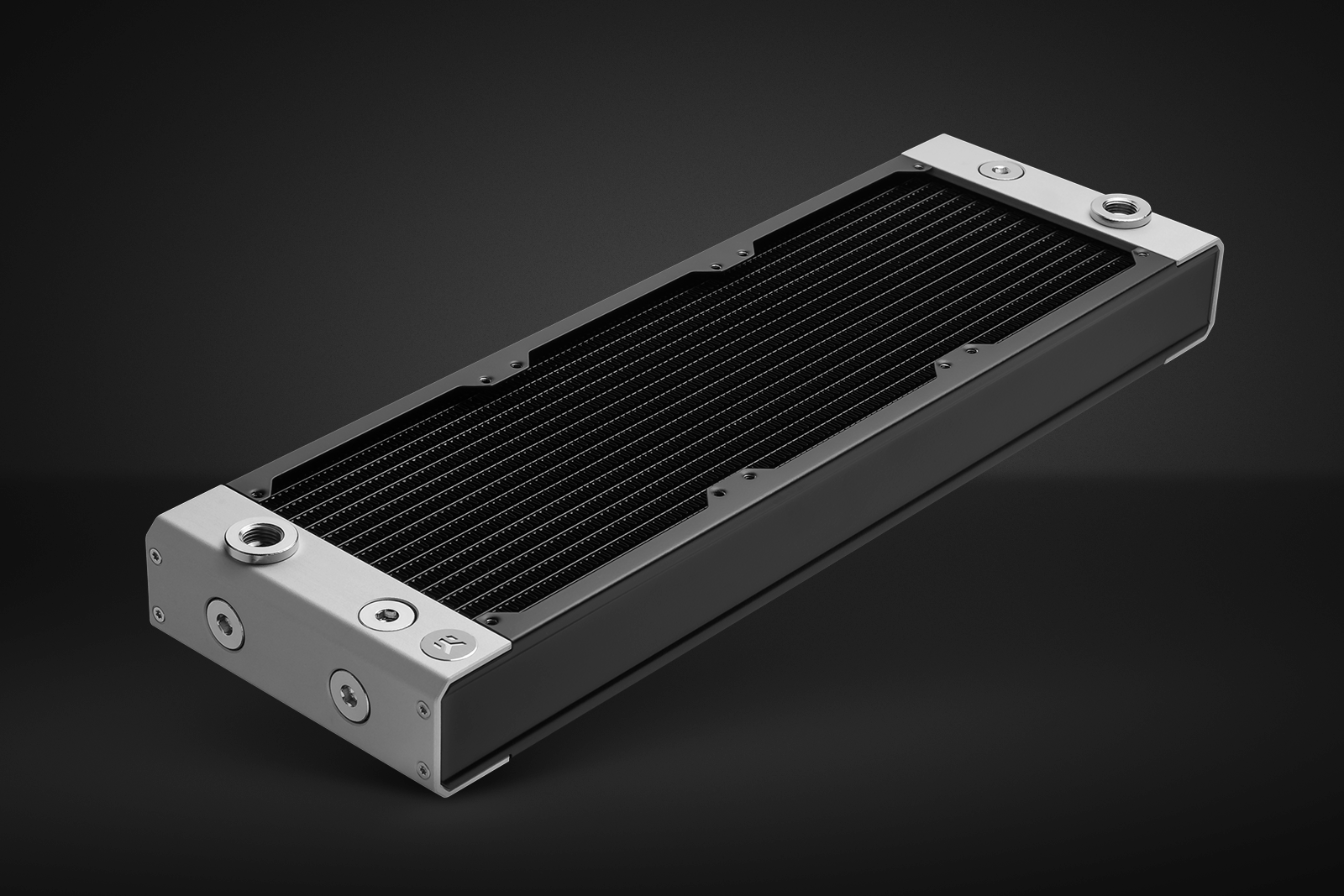

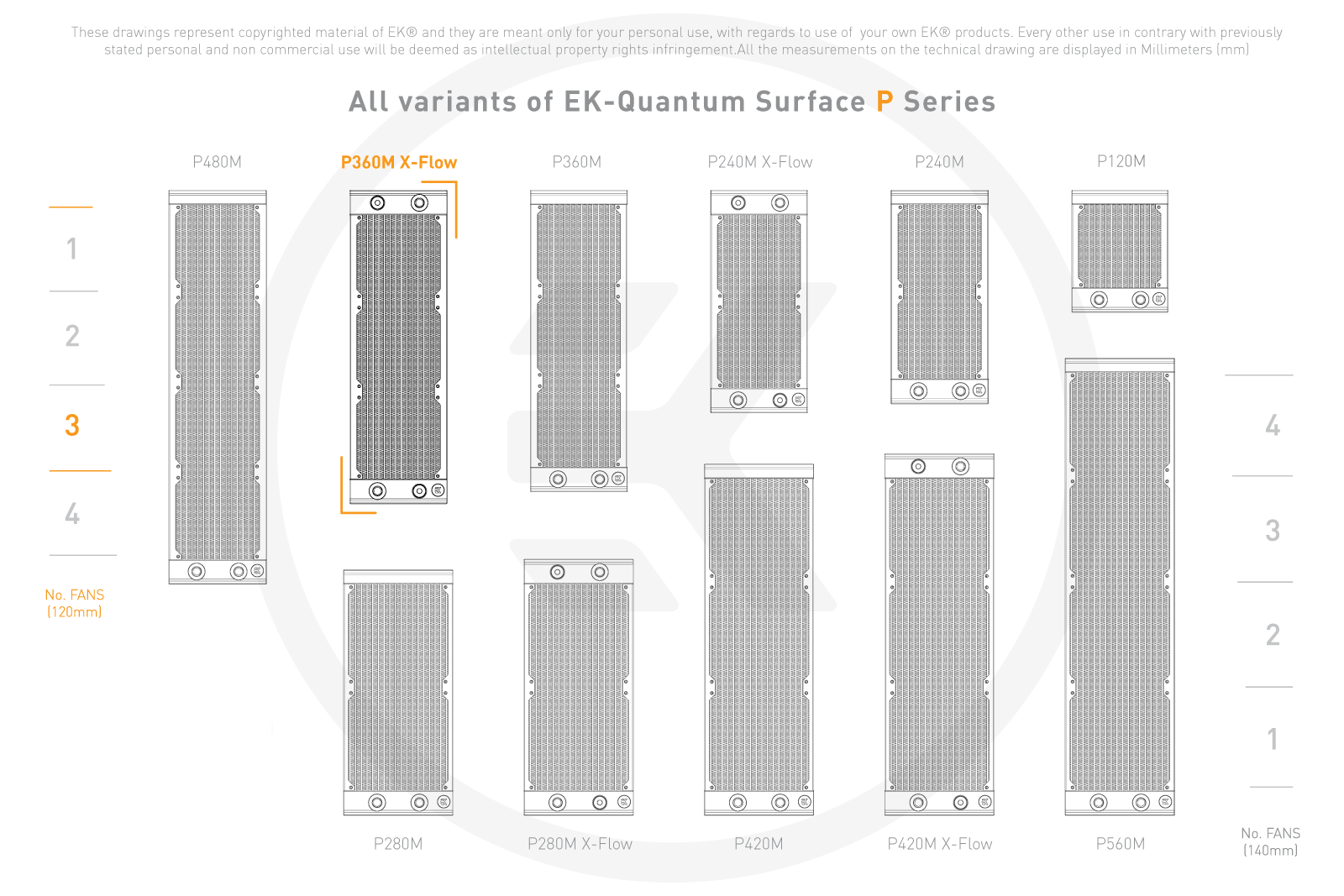

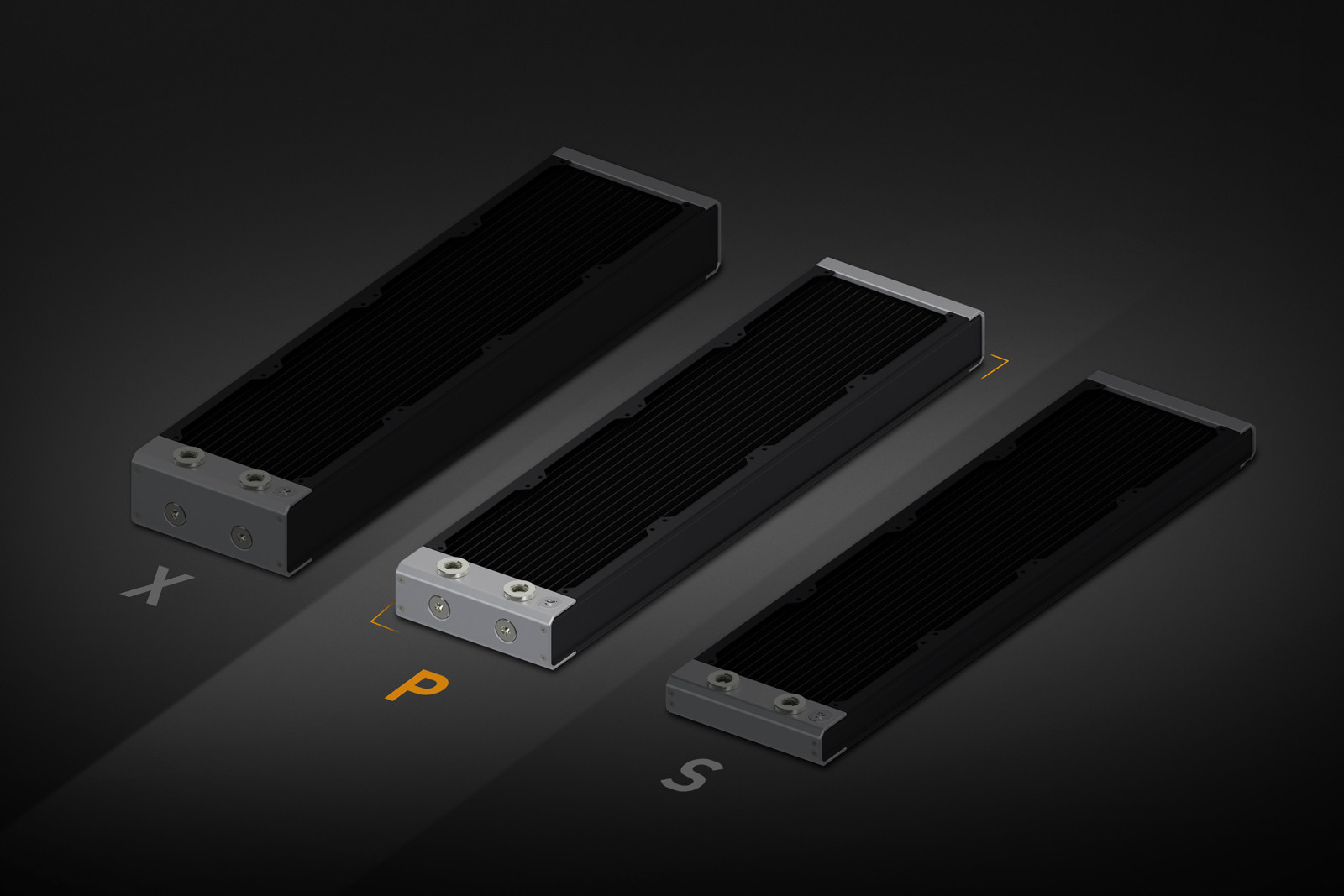

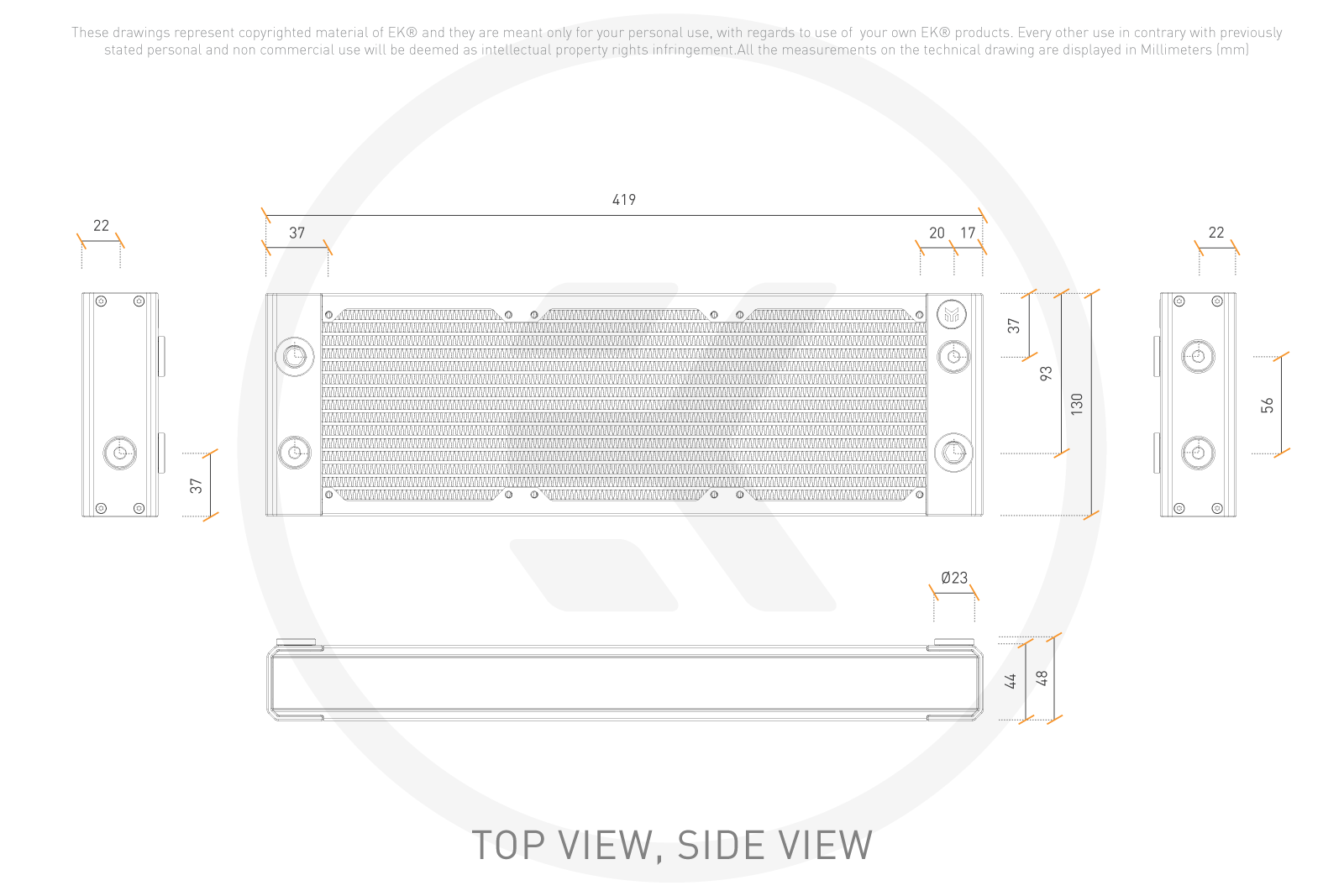

3. Радіатор : EK-Quantum Surface P360M X-Flow - White.

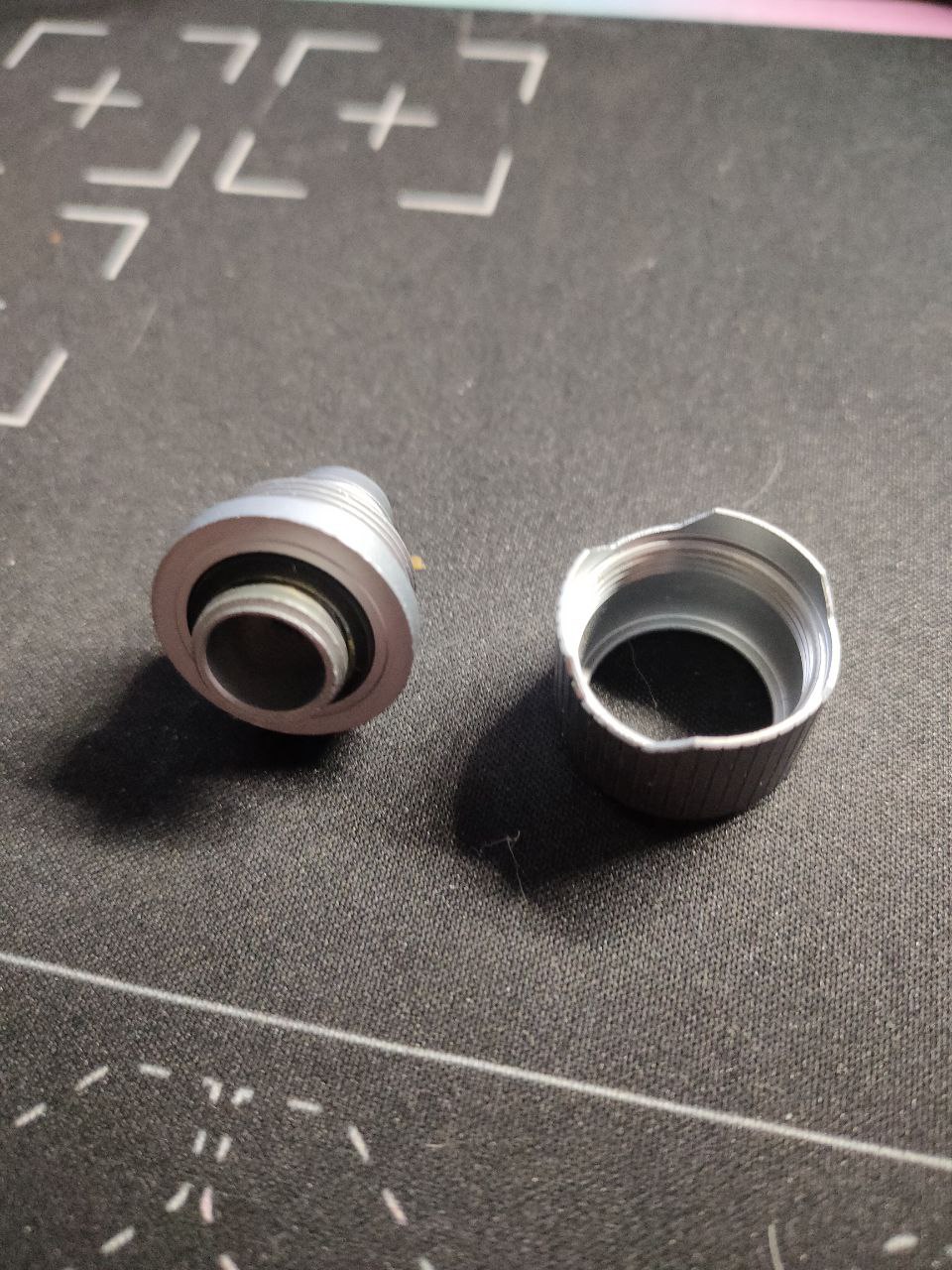

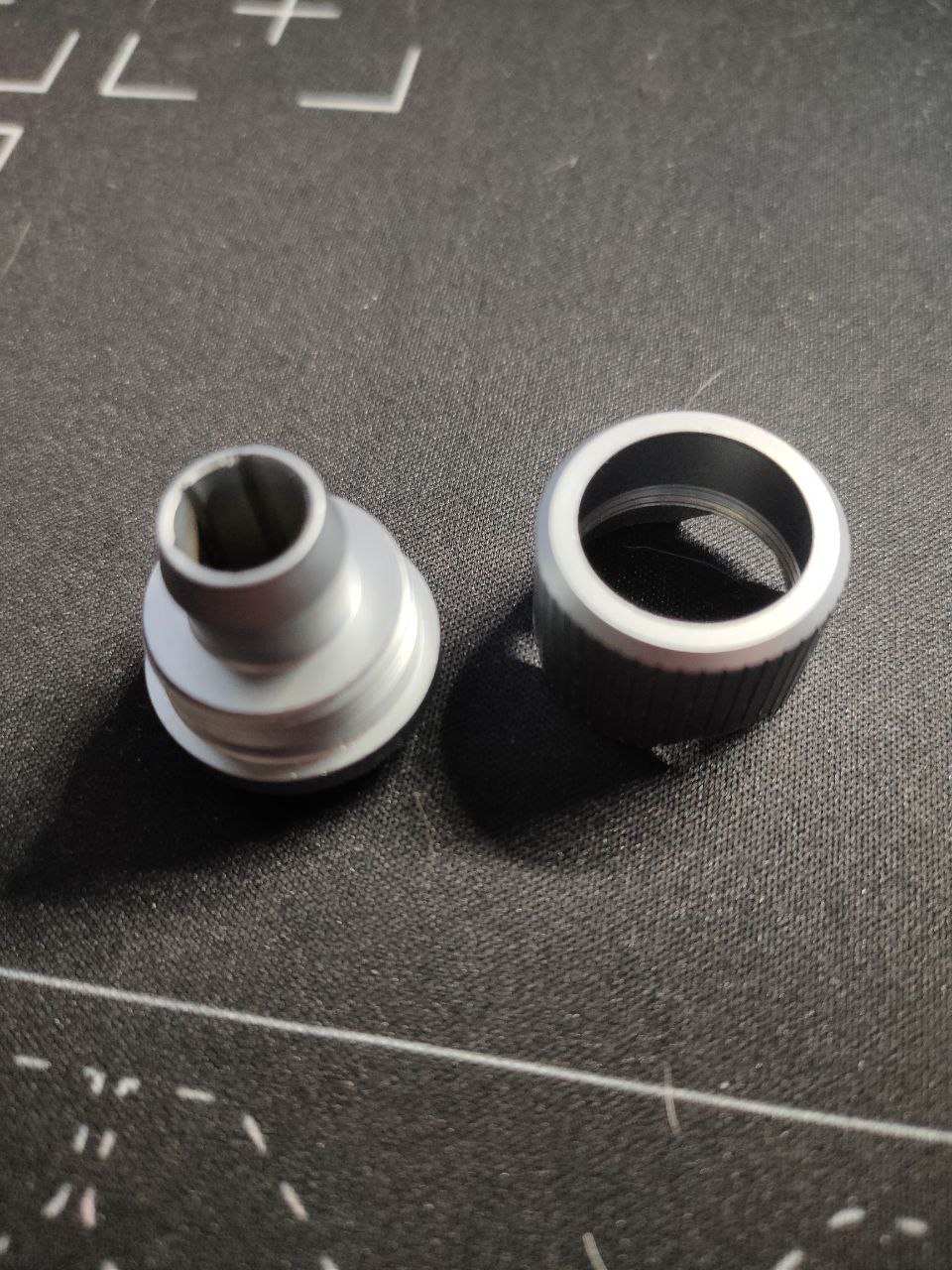

4. Фітинги для гнучких трубок 12х16 4 шт.: EK-Quantum Torque STC 12/16 - Satin Titanium.
Тепер треба наповнити знаннями різницю між "зараз я тобі все поясню" і "зараз я все сам правильно зроблю". Тобто необхідно занурюватися у вивчення теорії і практики, аналіз ринку, процес закупівлі, підготовку і реалізацію проекту.
Теорія
Якщо коротко, то ефективість рідинного проти повітряного охолодження для звичайних навколоофісних компів сумнівна, але крутість не підлягає жодним сумнівам.
Передивився безліч ютуба, деякі хайлайти тут:
Приходить розуміння концепції. Для контуру водяного охолодження потрібні:
- Радіатор
- Вентилятори
- Помпа
- Кріплення помпи
- Резервуар
- Фітинги
- Трубки
- Водоблоки
- Охолоджуюча рідина
Опціонально:
- Блок розподілу рідини
- Моніторинг показників (температура, швидкість, тиск)
- Фільтр
- Дренажний кран
Зроблені деякі концептуальні висновки про елементи системи:
- Помпа має бути системи D5, оскільки на відміну від DCC вона холодніша, тихіша, вважається надійнішою, має вищу продуктивність. При цьому дорожча, більша, видає менший тиск;
- Резервуар має бути комбо з помпою, оскільки це зменшує кількість елементів системи, а отже і ймовірність протікання;
- Для зручності обслуговування потрібен дренажний кран;
- Фільтр не в контурі, а буде задіяний при сервісі системи у зовнішньому очисному контурі;
- Трубки еластичні, на відміну від твердих забезпечують доступ до елементів ПК без повного розбирання системи.
- Відеокарта з водоблоками буде надто важкою і довгою, щоб обійти обидві проблеми потрібен кронштейн для поворотного кріплення
Практичний досвід
Знову таки ютуб, де спеціально підготовлені люди пояснюють звідки і для чого. Дивлюся і вивчаю масу аналогічних-дотичних-довільних кейсів, в яких вже конкретно крутять, чистять, хімічать і все детально показують і пояснюють.
Матчастина:
Чистка:
Приходить розуміння процесу підготовки, збирання і запуску.
- Потрібно розібрати відеокарту
- Почистити водоблоки, привести в готовність до збирання
- Водоблоки у мене мідні нікельовані, це виключає застосування агресивної хімії, виключно тепла мильна вода, допускається легеньке полірування
- Відеокарту вичистити від термоінтерфейсів ізопропиловим спиртом

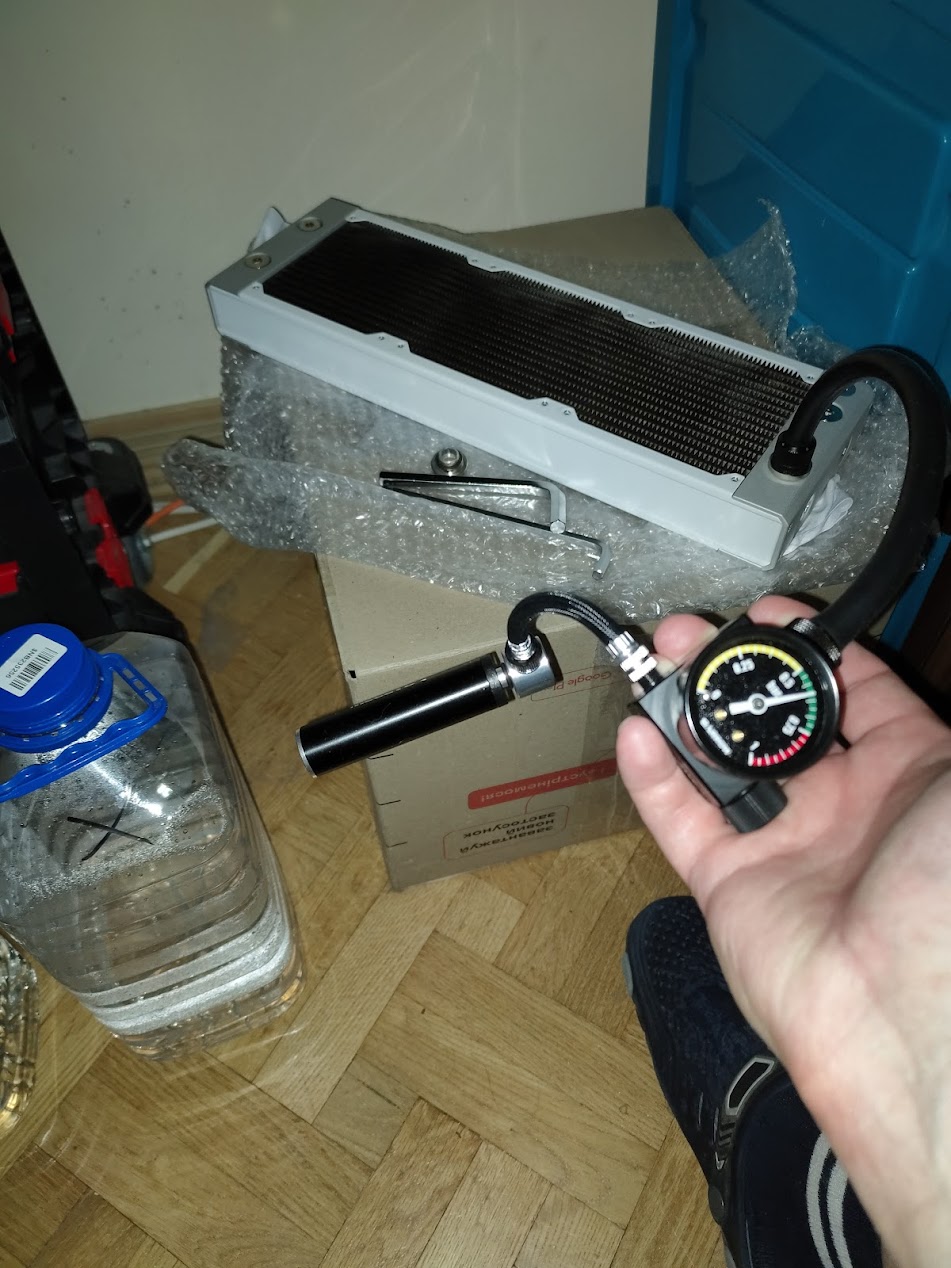

- Радіатор вимити водою з білим оцетом 9:1 4-5 разів з відстоюванням, збовтуванням і промиванням
- Застосувати термоінтерфейс до відеокарти, встановити водоблоки
- В корпусі або на макеті встановити карту, помпу, радіатор, визначити конфігурацію трубок і фітингів
- Змонтувати систему, перевірити на герметичність
- Заповнити систему охолоджуючою рідиною, запустити помпу, перевірити на герметичність
- Запустити ПК, перевірити температуру, швидкість обертання вентиляторів, тиск в системі
- Підключити моніторинг, налаштувати роботу вентиляторів, помпи, освітлення
Закупівля
На цьому етапі рівень розуміння дозволяє вивчати пропозицію на ринку. Тобто визначатись з конкретними моделями, доступністю, цінами, умовами і термінами доставки. Пошук і замовлення проводжу з по В основному на платформі AliExpress, дещо на українському ринку і OLX. Також вивчаю конкретні моделі, шліфую варіанти сумісності і збільшую рівень заглиблення в тему.
Набрався терпіння і чекаю. ETA по всій сукупності замовленого припадає на період - Звичано, місцеві постачальники вже все прислали. Поки іде доставка, збираю макет-пазл майбутньої конструкції.
Макет

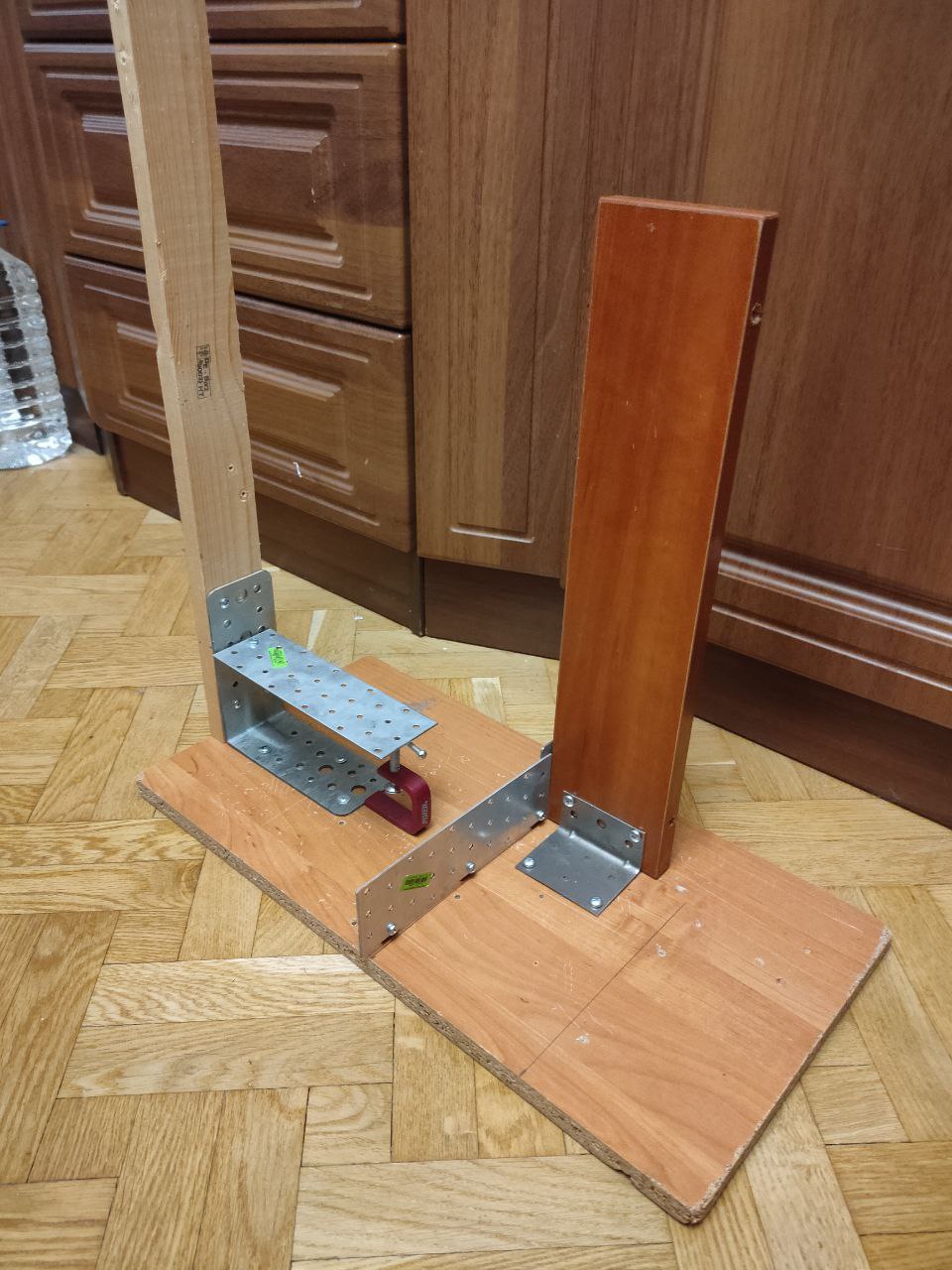

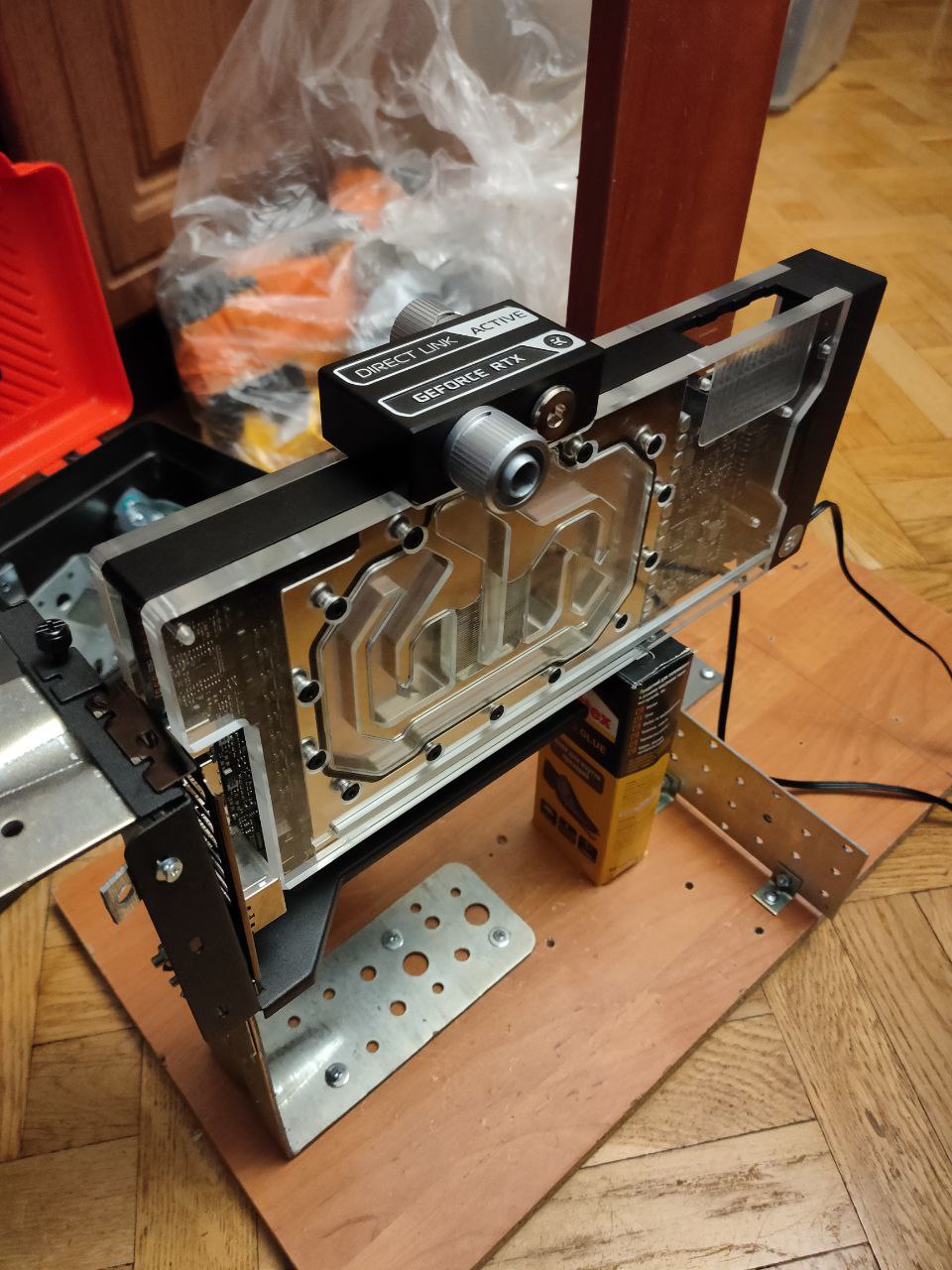

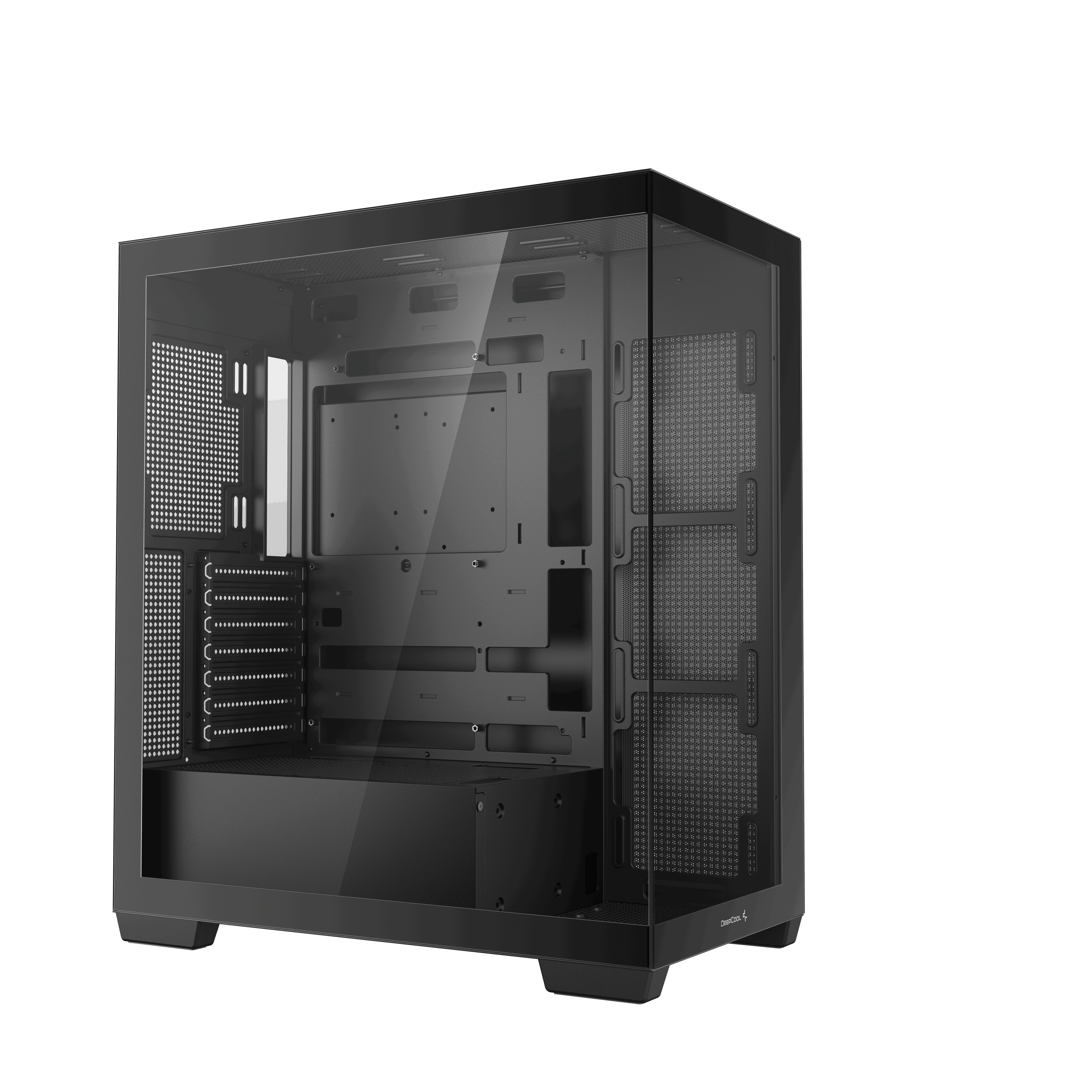

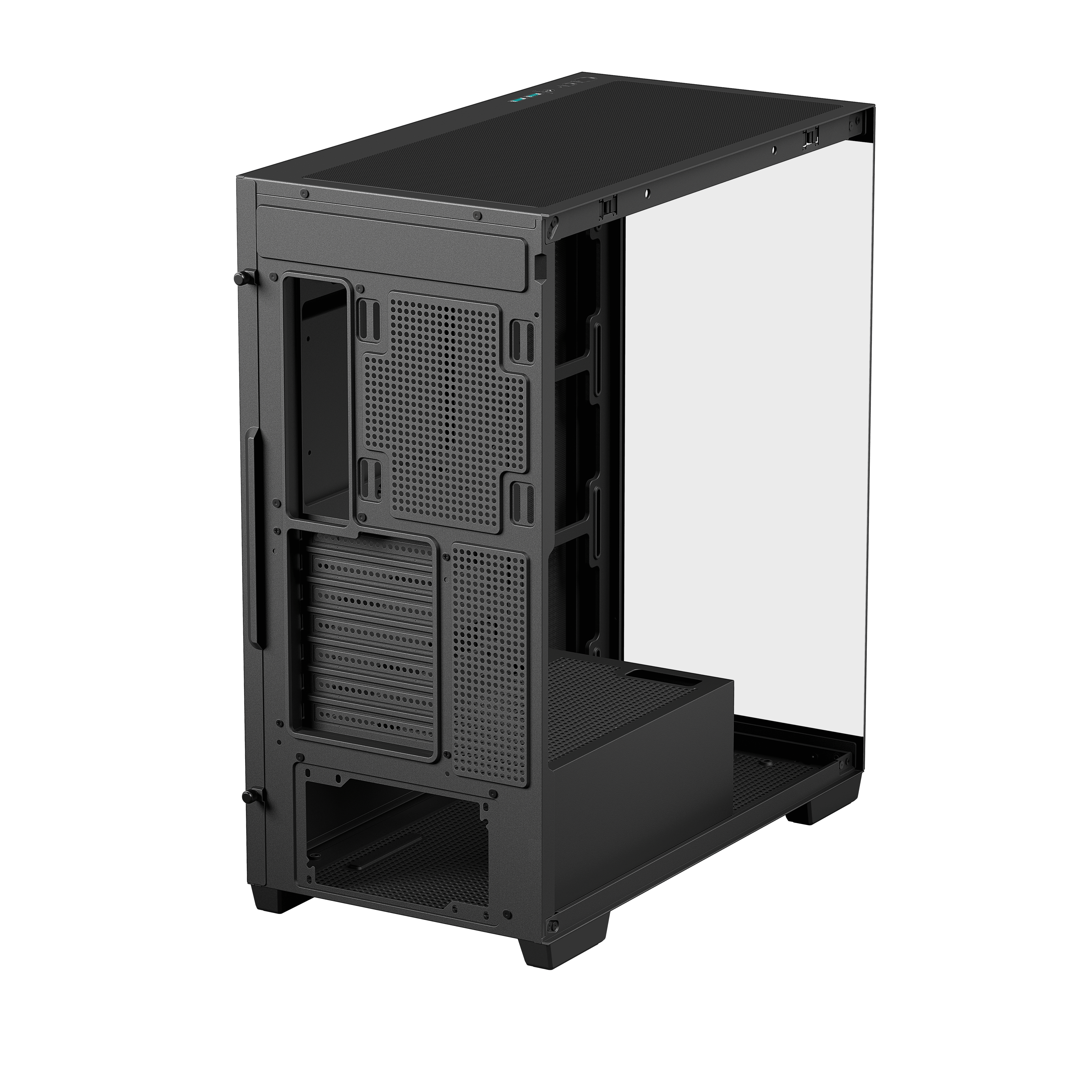

Оскільки процес надходження компонентів досить тривалий, реалізую ідею компонування елементів системи в макеті корпусу. Мій корпус - DeepCool CG580.

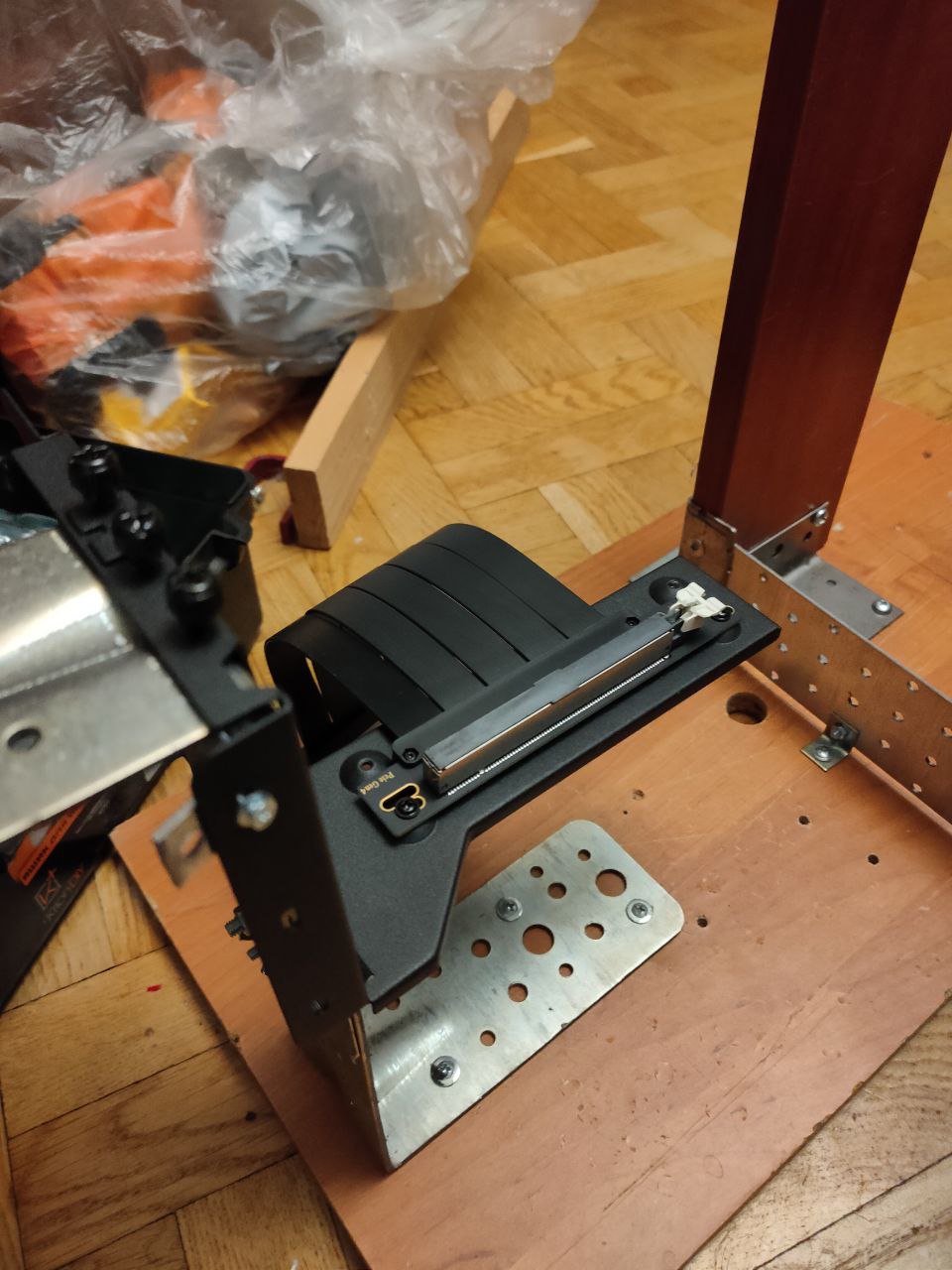

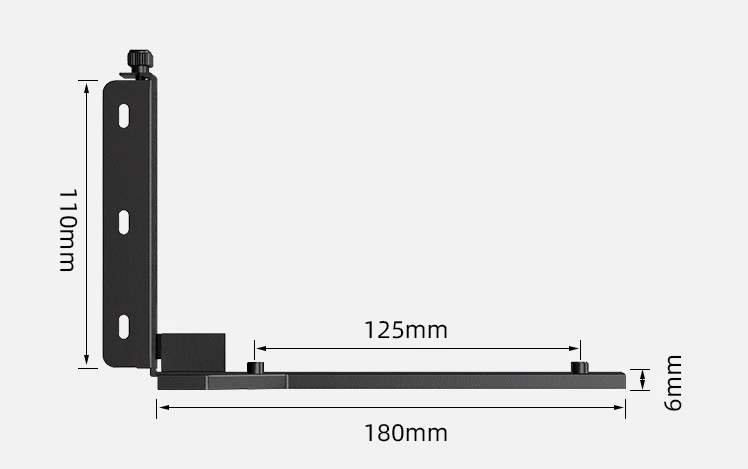

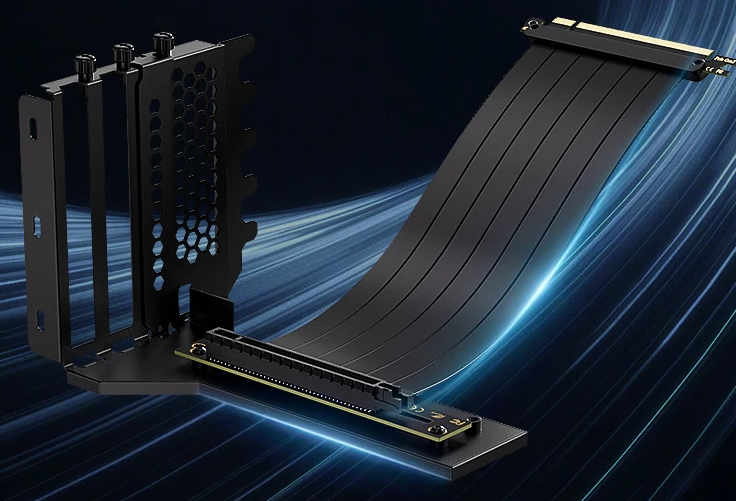

Кронштейн відеокарти є в таблиці, TEUCER L-Z3.
Потрібно макетувати це місце:

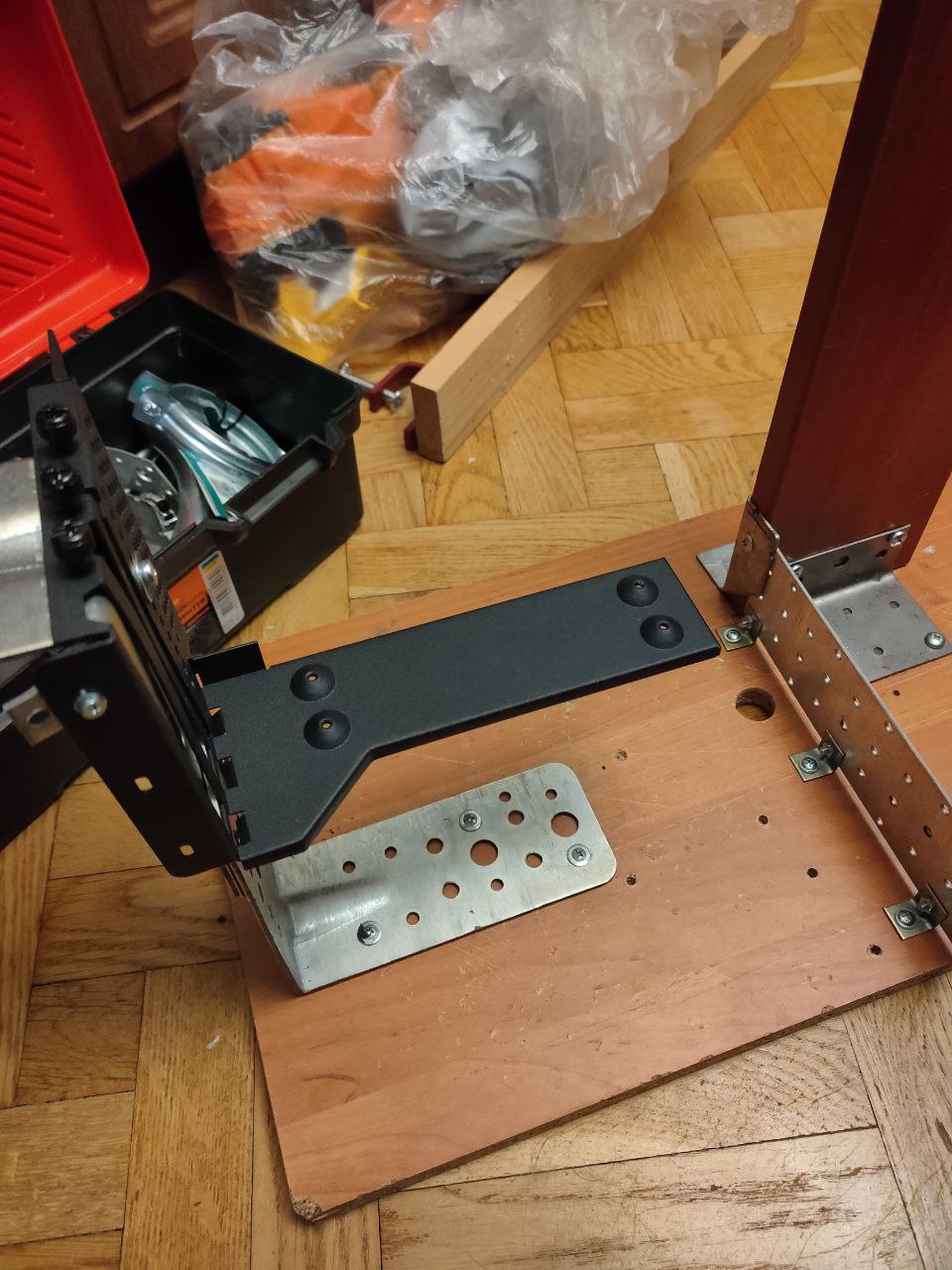

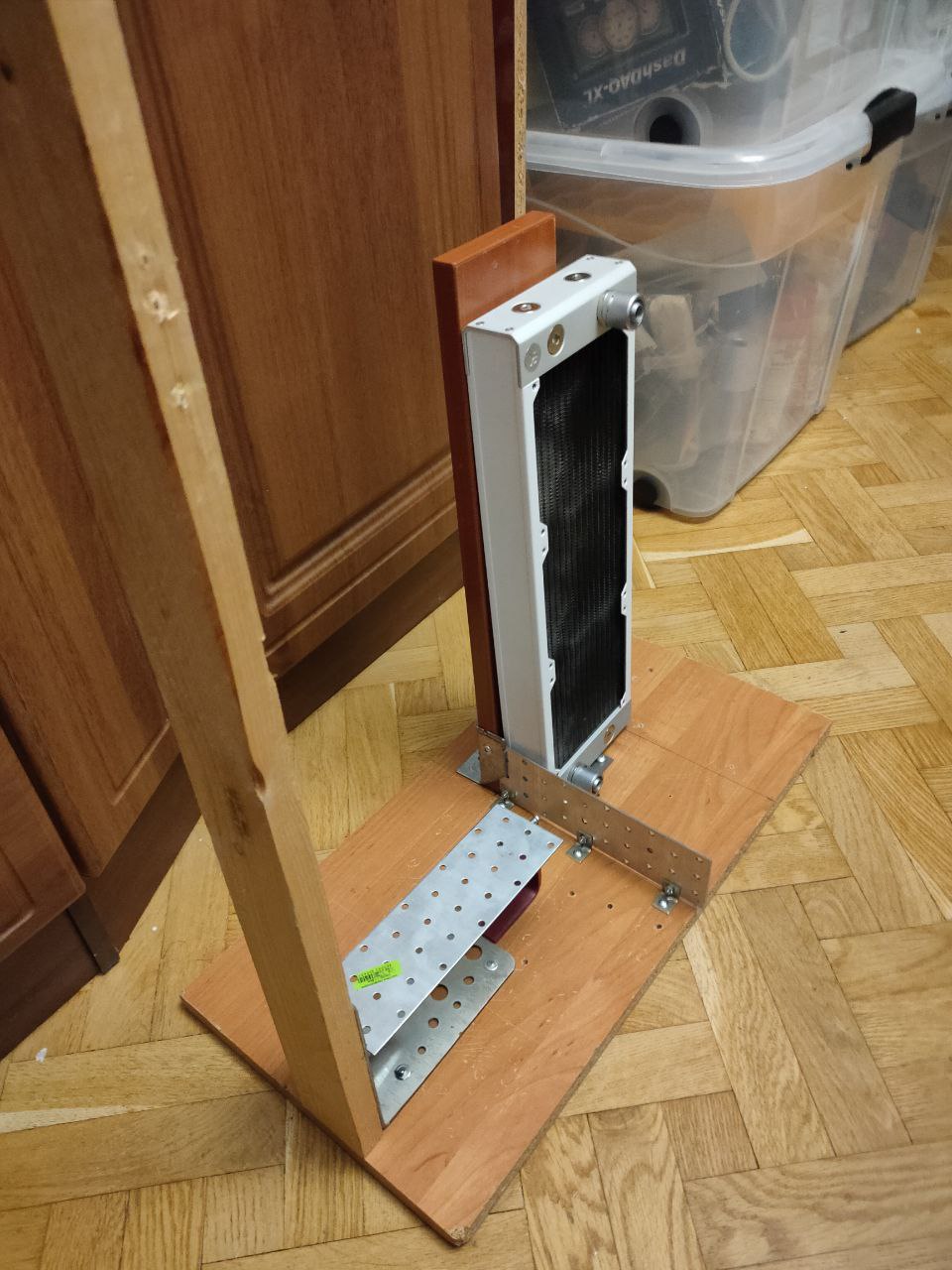

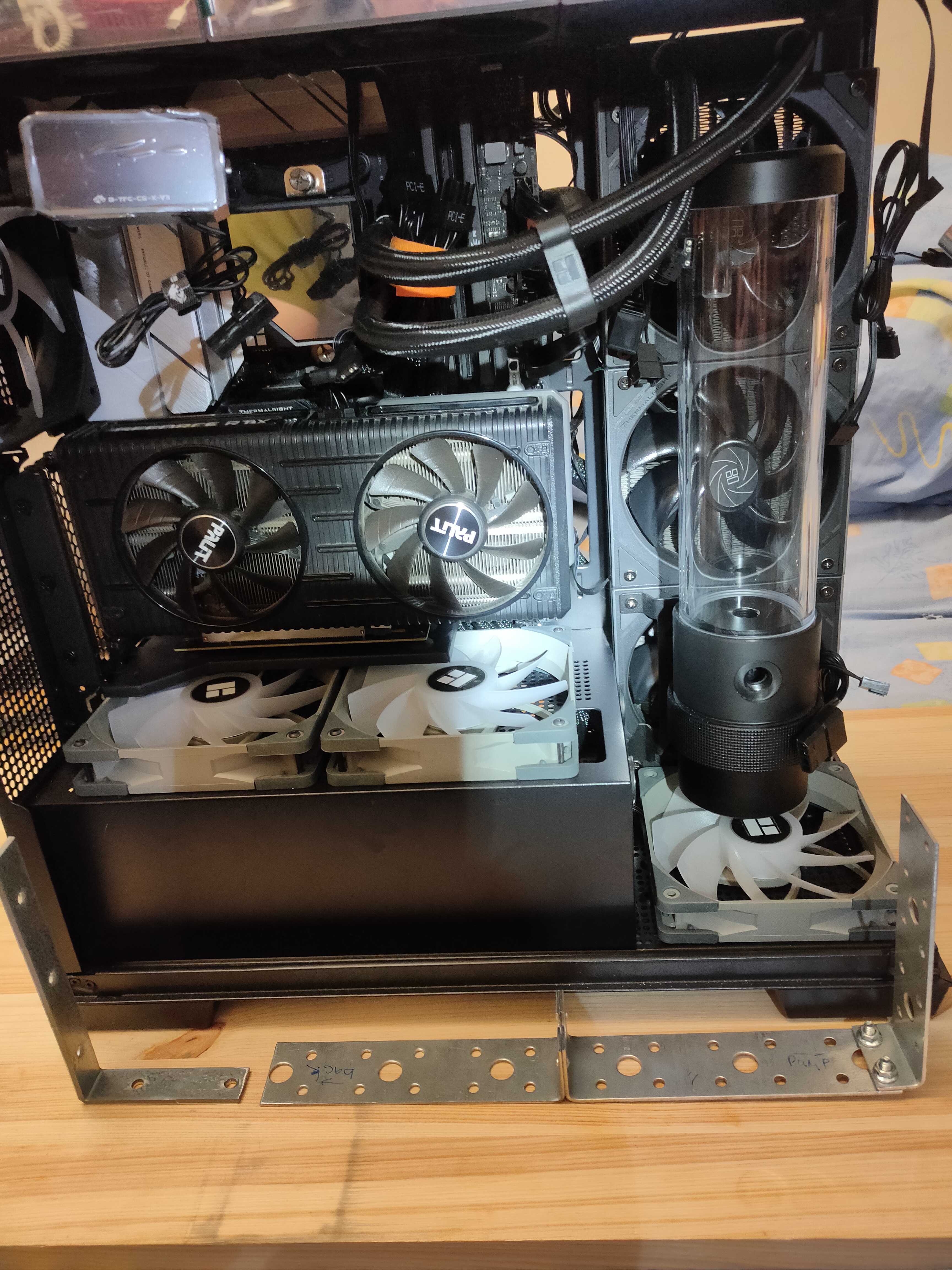

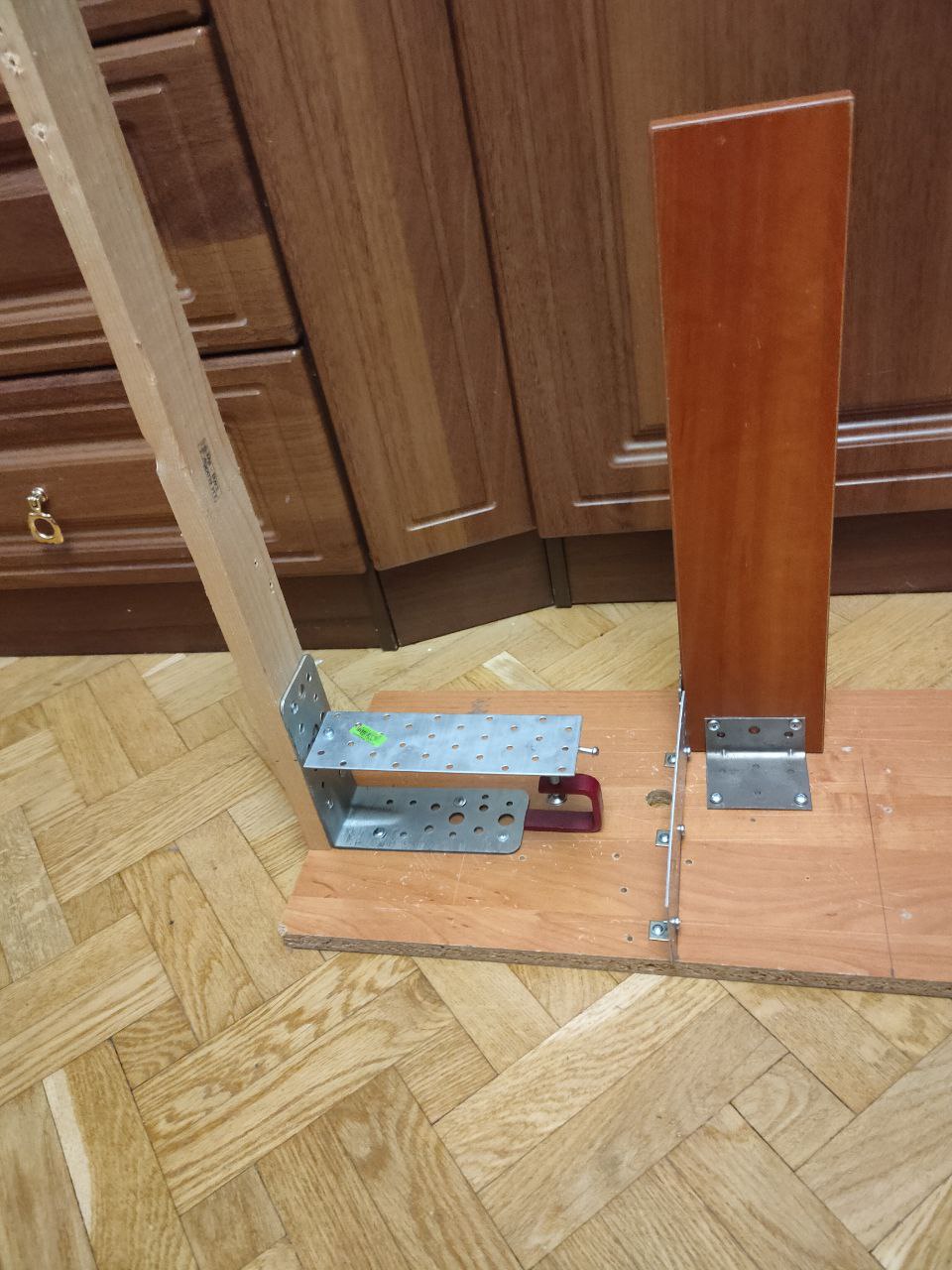

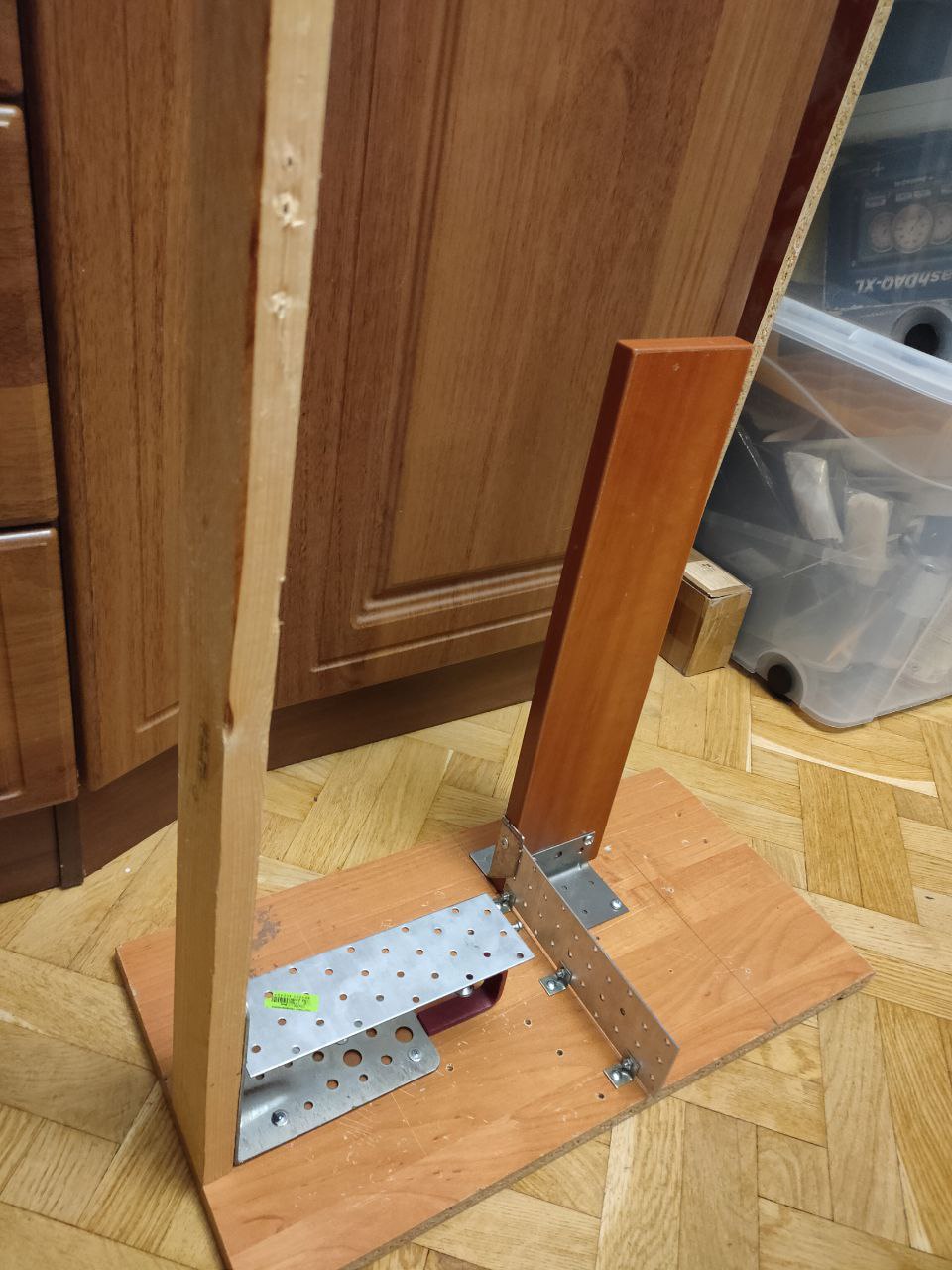

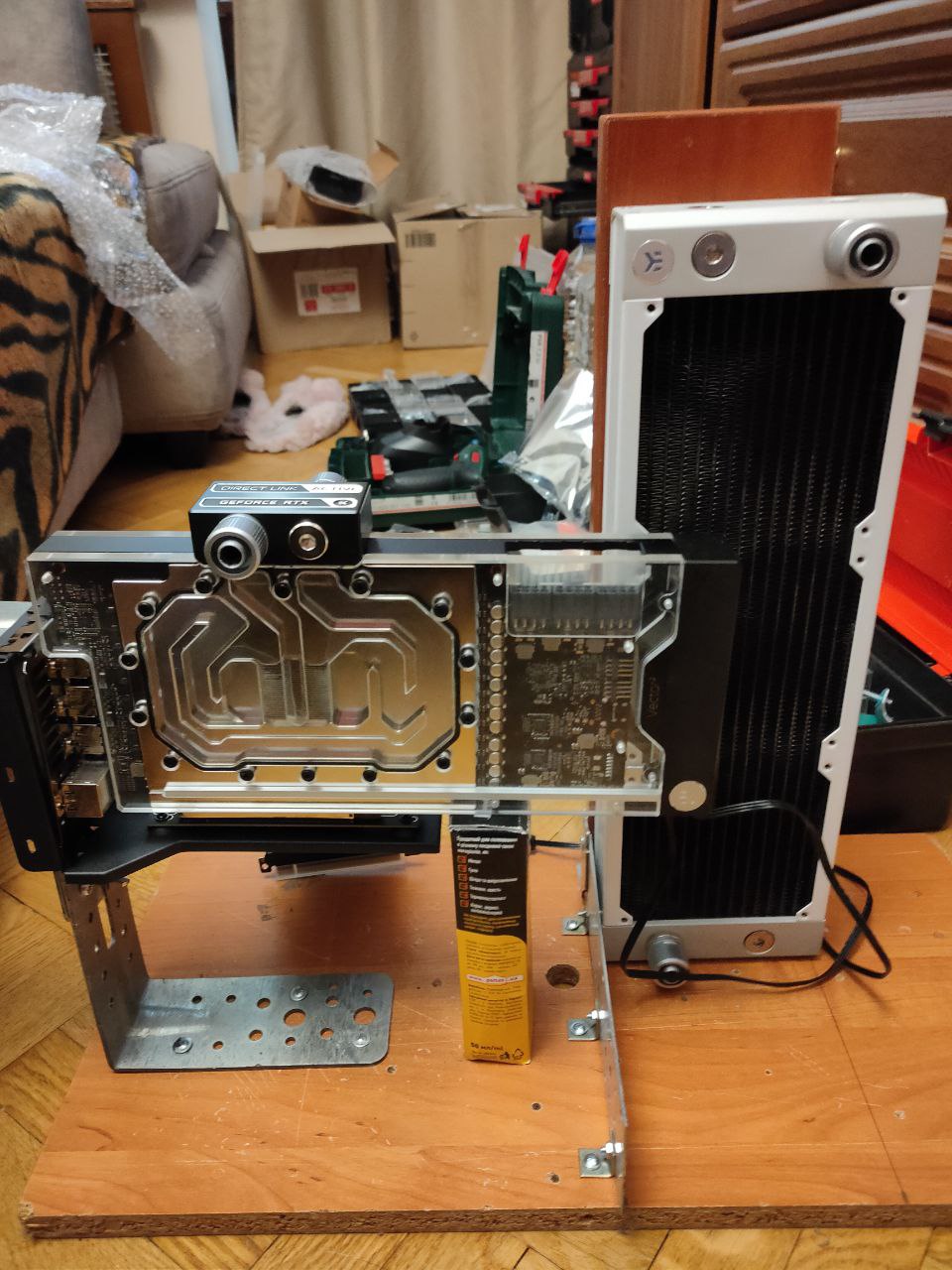

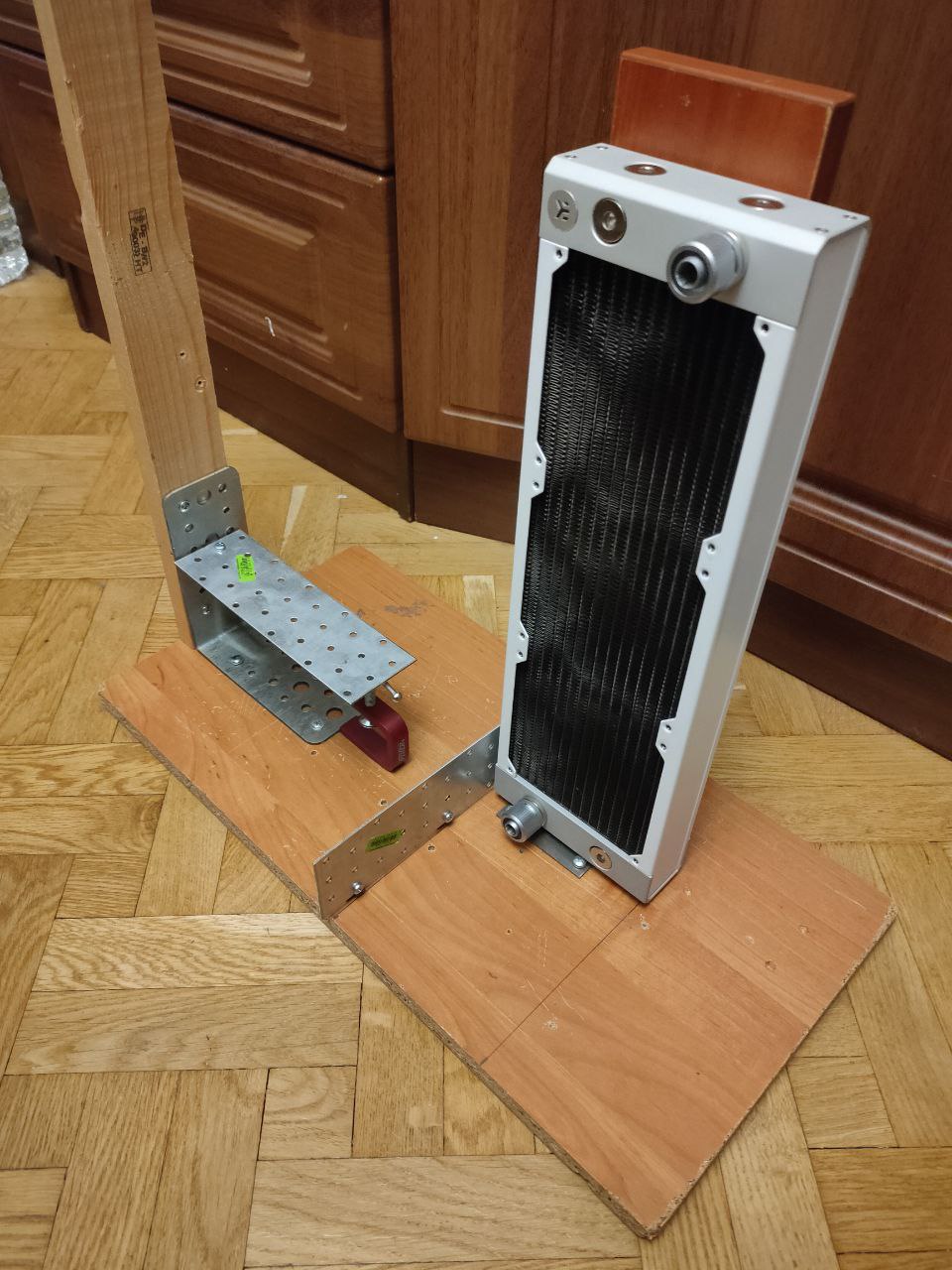

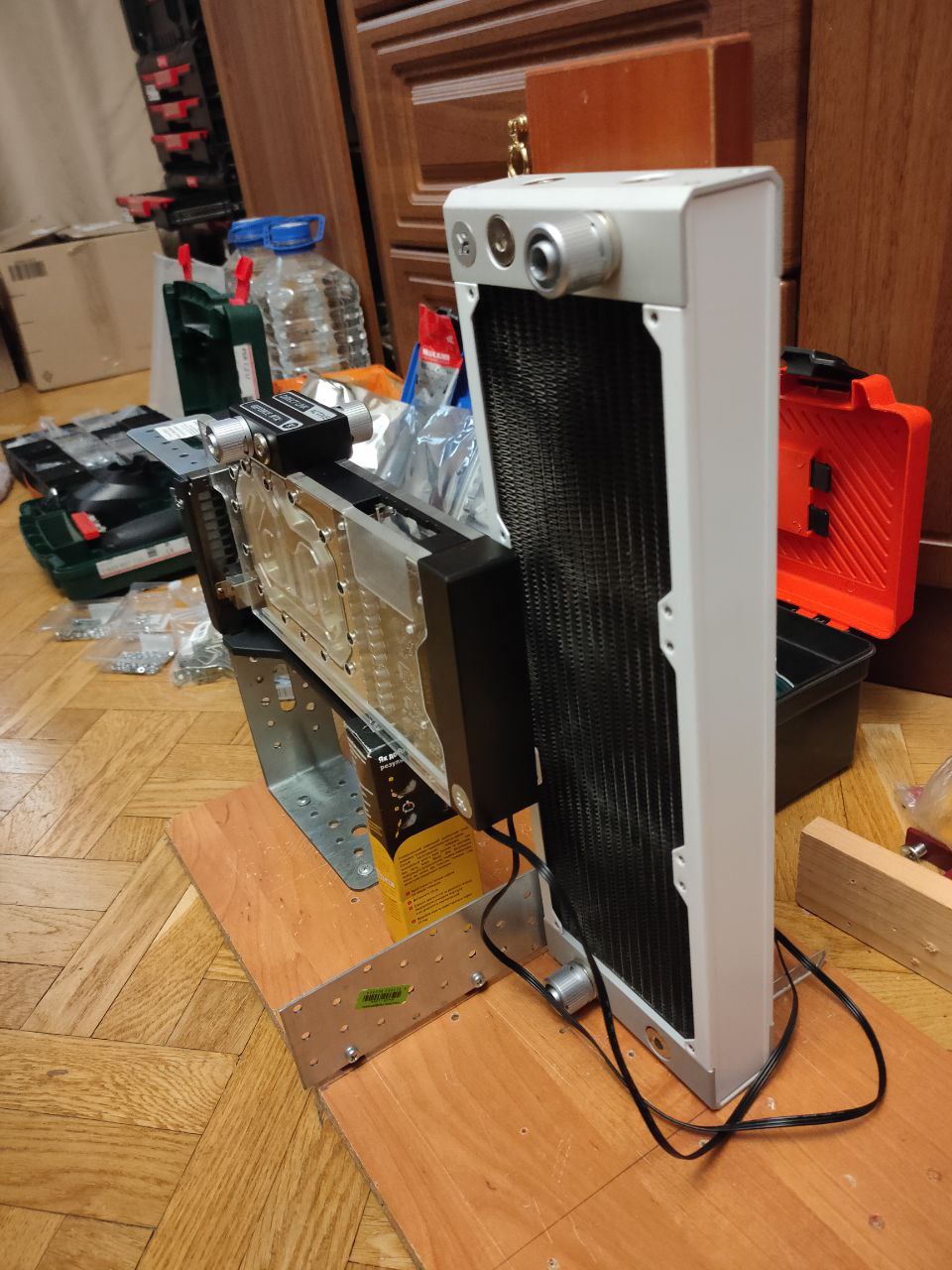

За допомогою підручних матеріалів вибудовується жуткій монстр:
збираю основні елементи на макеті.

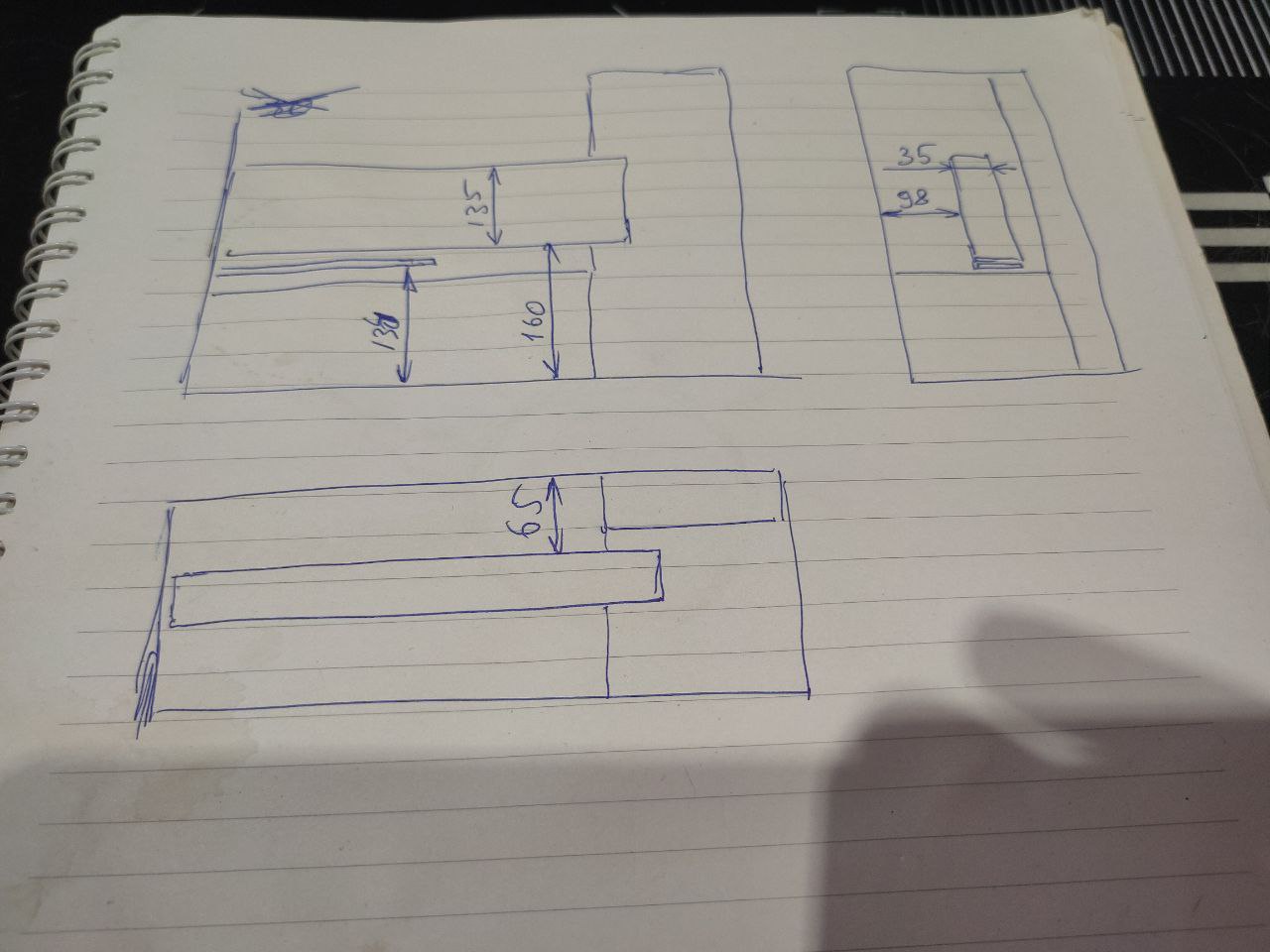

З макету знімаю деякі розміри, користуюсь ними як допоміжними.
Стає очевидно, що:

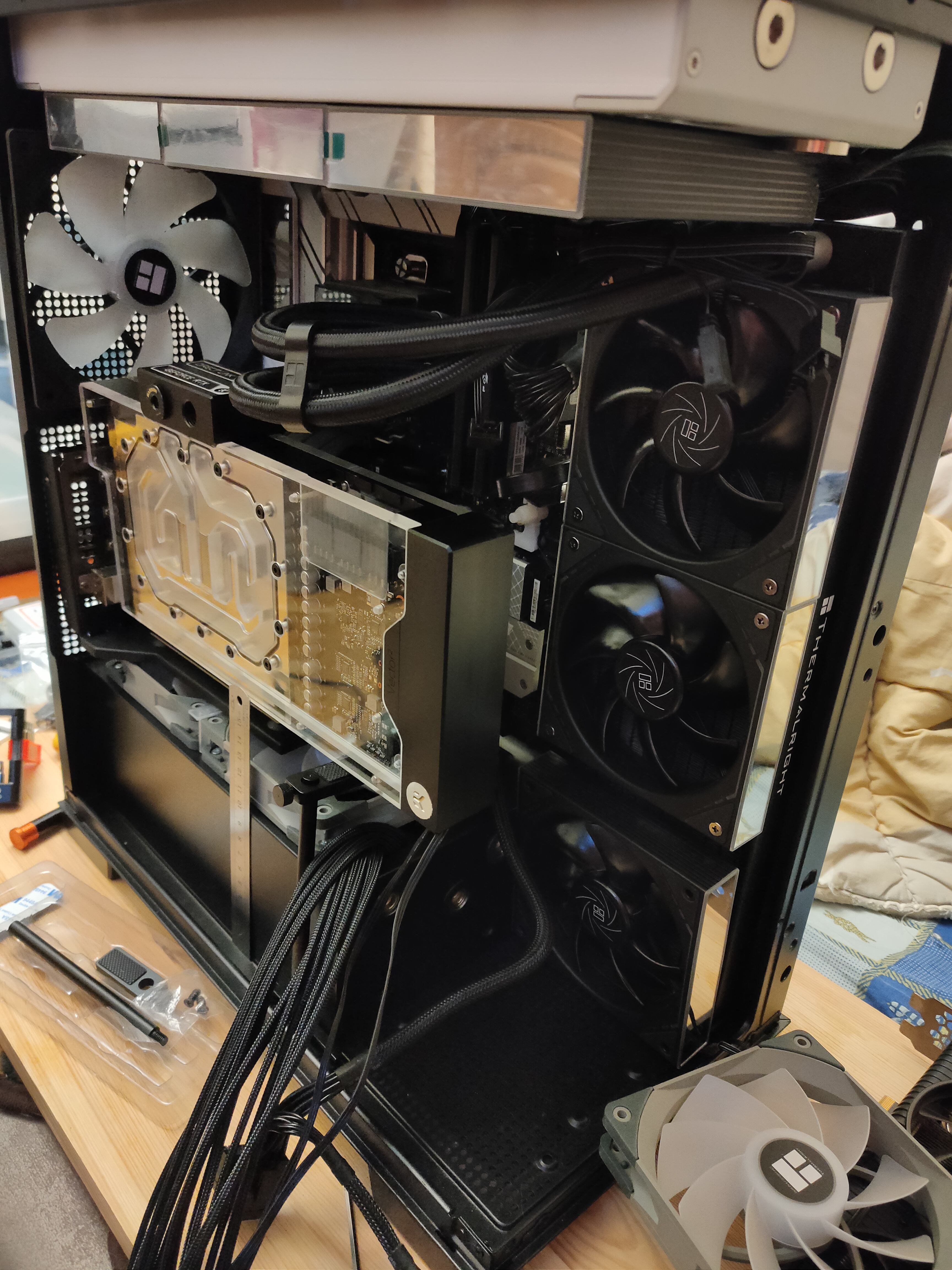

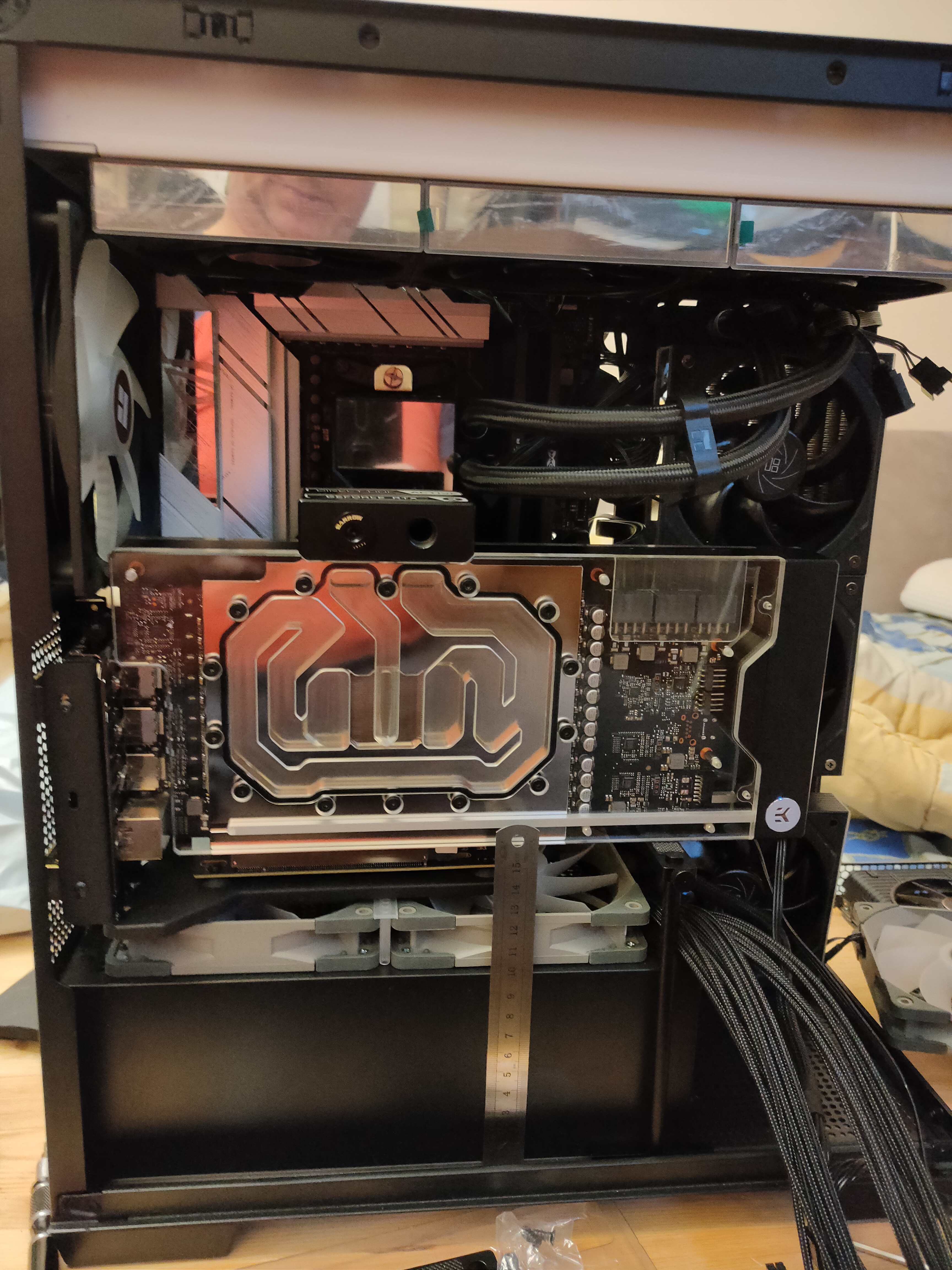

- Відеокарта несумісна з радіатором&вентиляторами у фронтальному варіанті розміщення. Потрібно розміщувати радіатор у верхній частині корпусу. Наявна AIO система охолодження процесора переїде на фронт
- Кронштейн релокації відеокарти потрібно підсилити підпоркою під відеокарту
- Лишається питання кронштейну помпи
Також в ході осмислення майбутнього процесу добираю бажані інструменти і обладнання, без яких звичайно, можна обійтися, але хто так робить... В списку з'являються скальпель для викрою термопрокладок і лещата для моделювання, а також набір гігантських шприців для заповнення/зливання рідини в контур. Виявляється, що деякі фітинги EK вимагають шестигранного ключа 9 мм.
Елементи, необхідність придбання яких виникає в ході проекту, додаються в таблицю вище, щоб всі вони були зосереджені в одному місці.
Кілька днів, приблизно з 18 по 26 серпня, кручу в голові розміщення і кріплення помпи з резервуаром. Кронштейн бажано оснастити віброзахистом для ізолювання вібрації помпи від корпусу. Прокручуються ідеї окремого резервуару, меншого (нижчого) резервуару, але поки сподіваюсь втулити вже існуючий. З 3060 ti корпус здається взагалі пустим і здатним вмістити в себе будь-що. Але з новою картою і водоблоками простір враз дівається кудись... Працюю з елементами, корпусом, інструментами, моделюю.

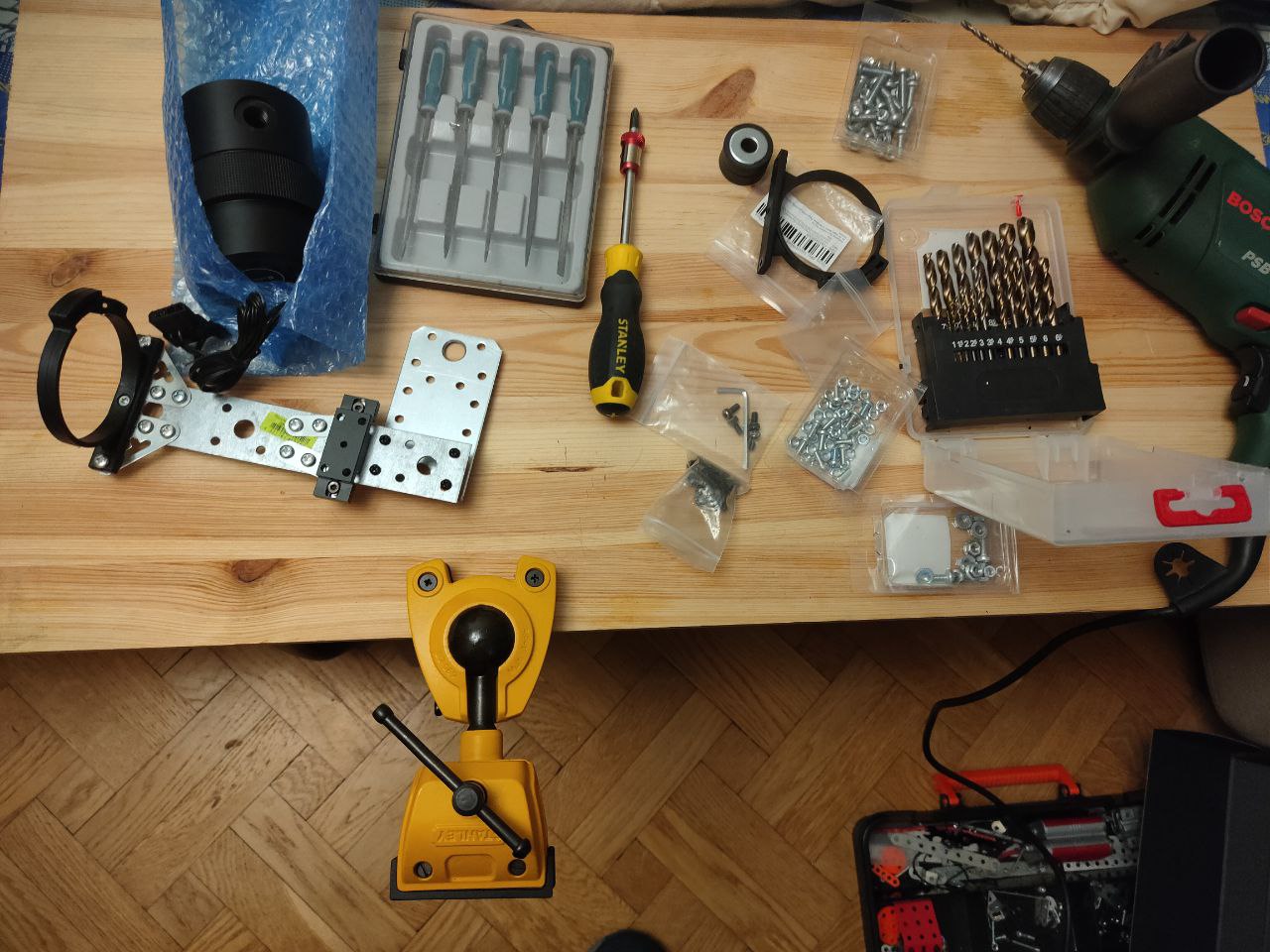

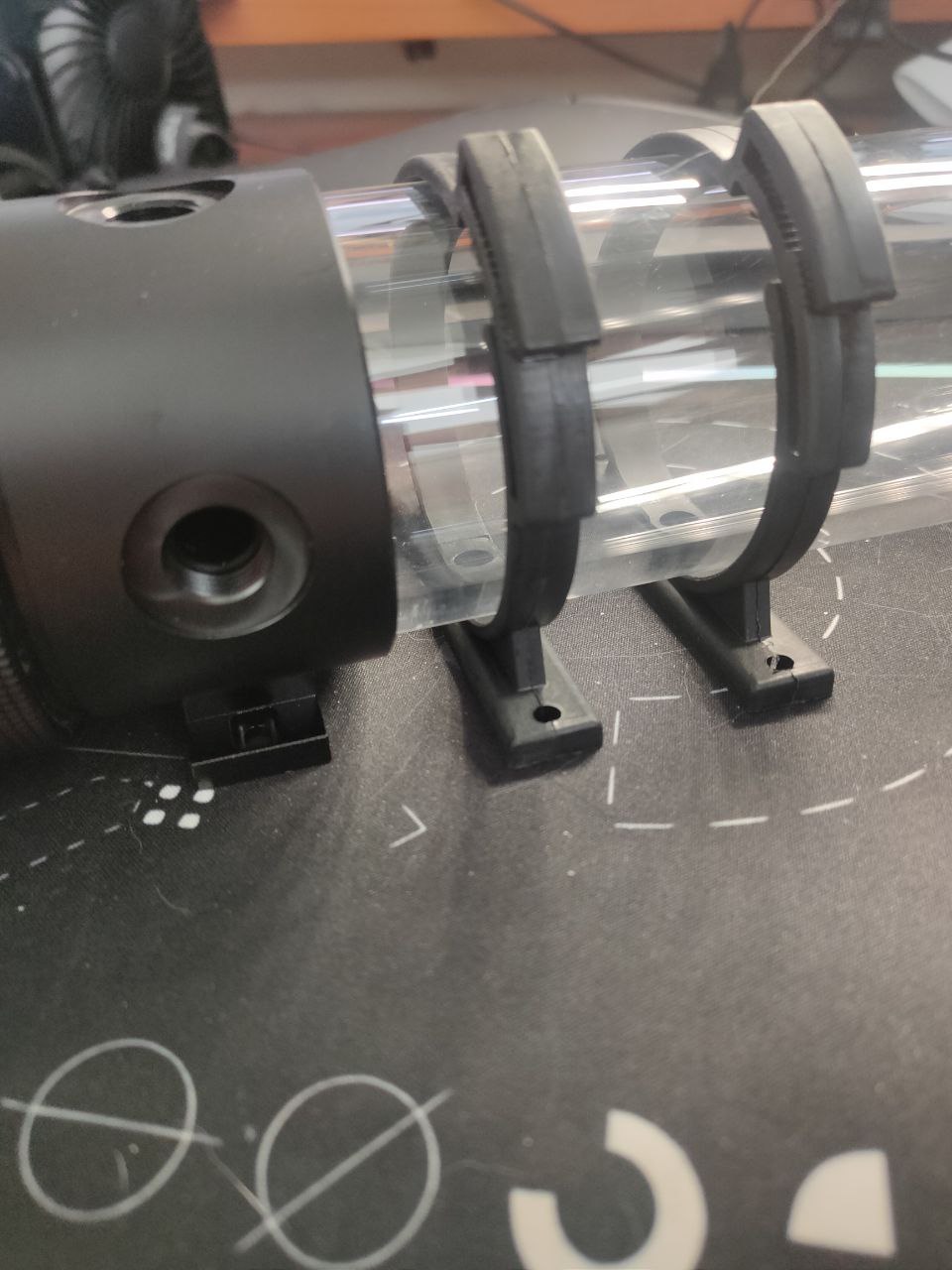

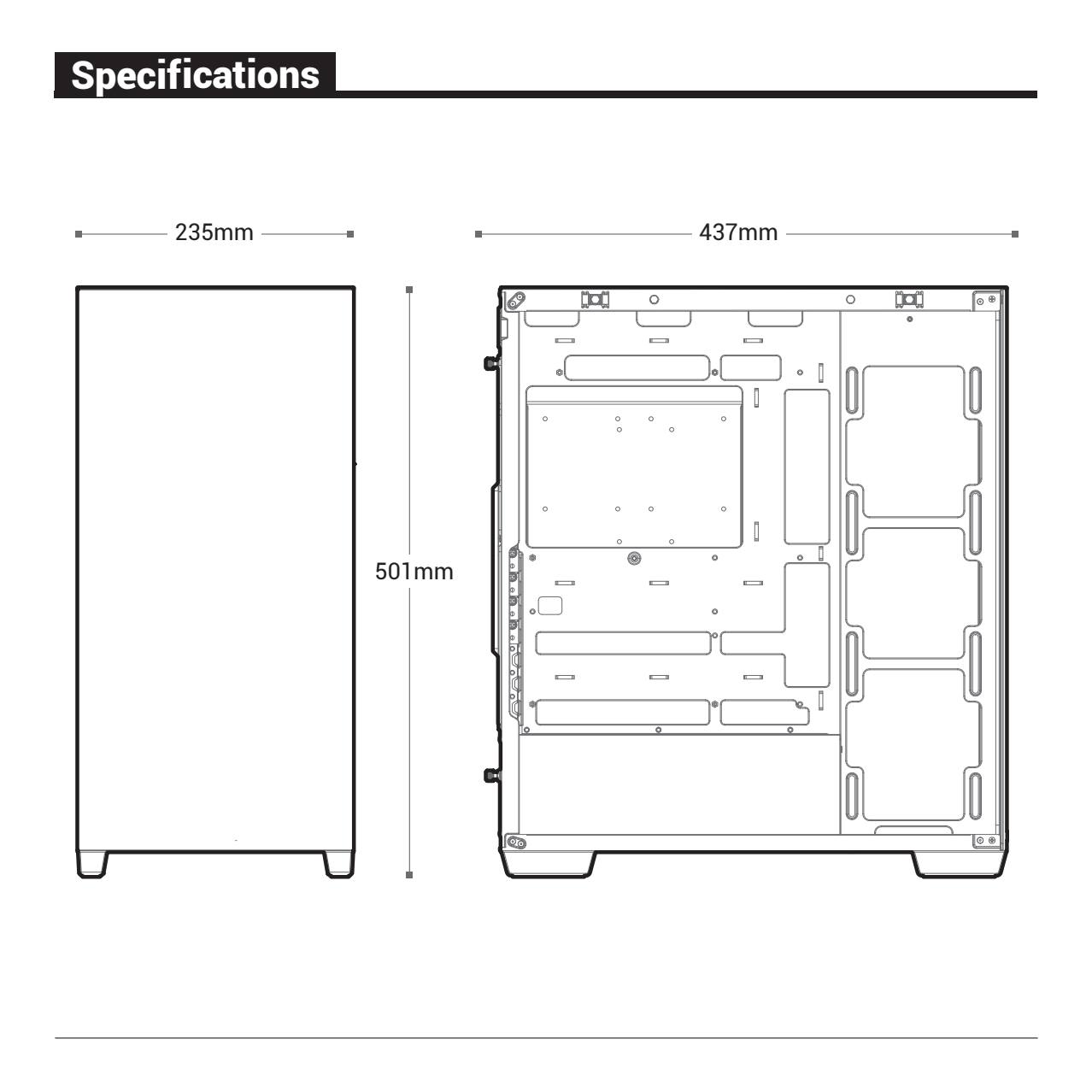

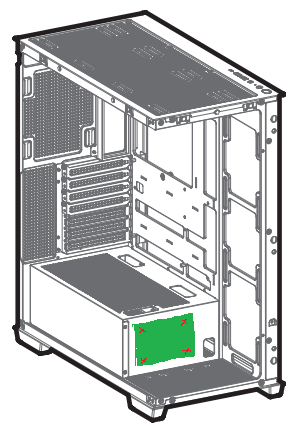

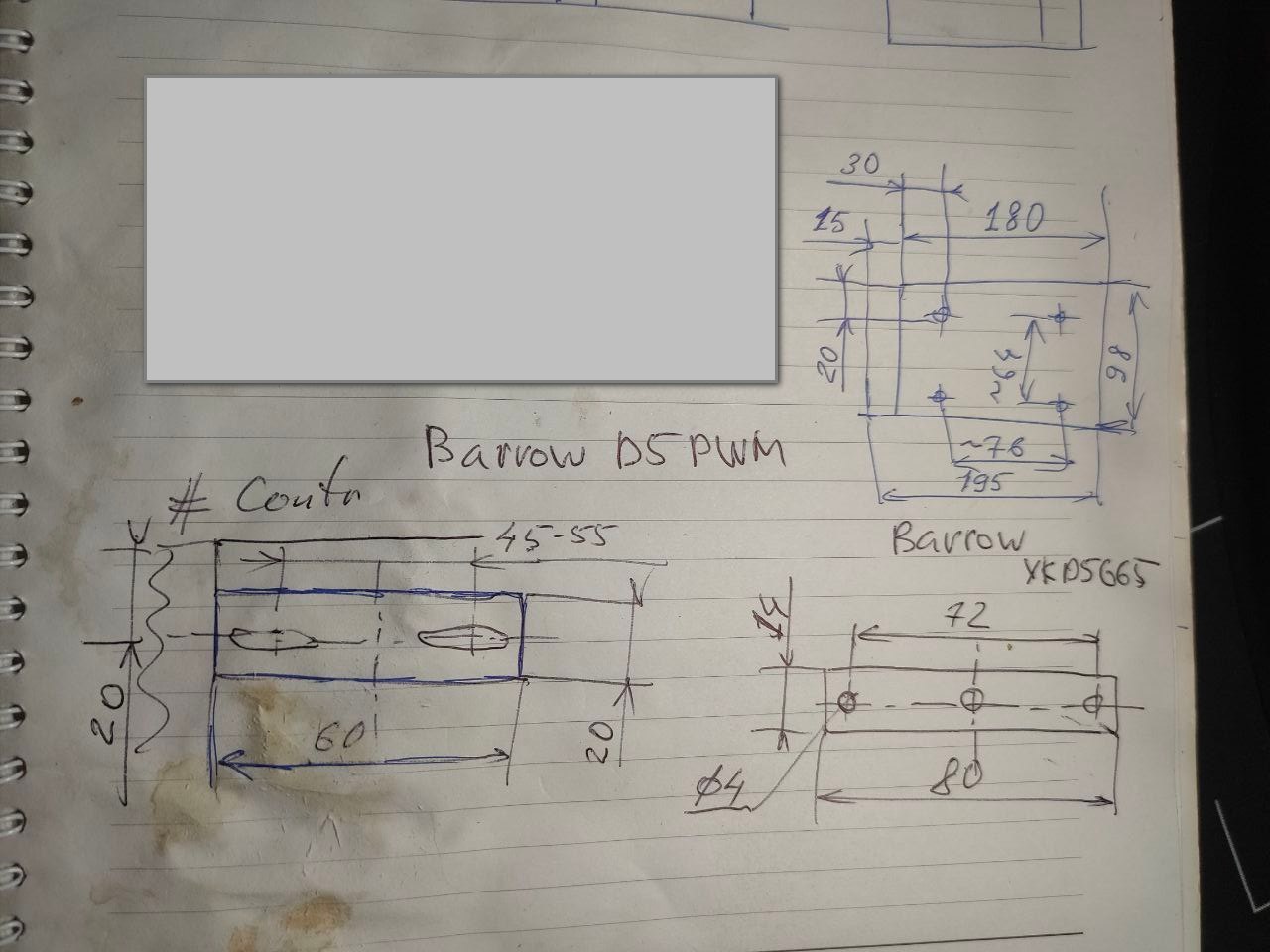

Визначаю місце кріплення в корпусі, вивчаю фланці кронштейнів помпи. Оскільки кріплення до корпусу і кріплення помпи неможливо сумістити на одній площині, кронштейн буде дворівневий.
приходять віброопори. здобутої інфи і наявних матеріав достатньо для початку експерименту з виготовлення кронштейна.
Планую підібрати грамотні метизи, спосіб покриття металу (оцинкована сталь). Добираються ступінчате сверло діаметром 13 мм, нейлонові дистанційні проставки 12 мм. Хочу кріпити кронштейн до корпусу на різьбові витяжні втулки M4, але там обмежений доступ, тому мій заклепочник не влізе. Беру кутовий Yato YT-36013.

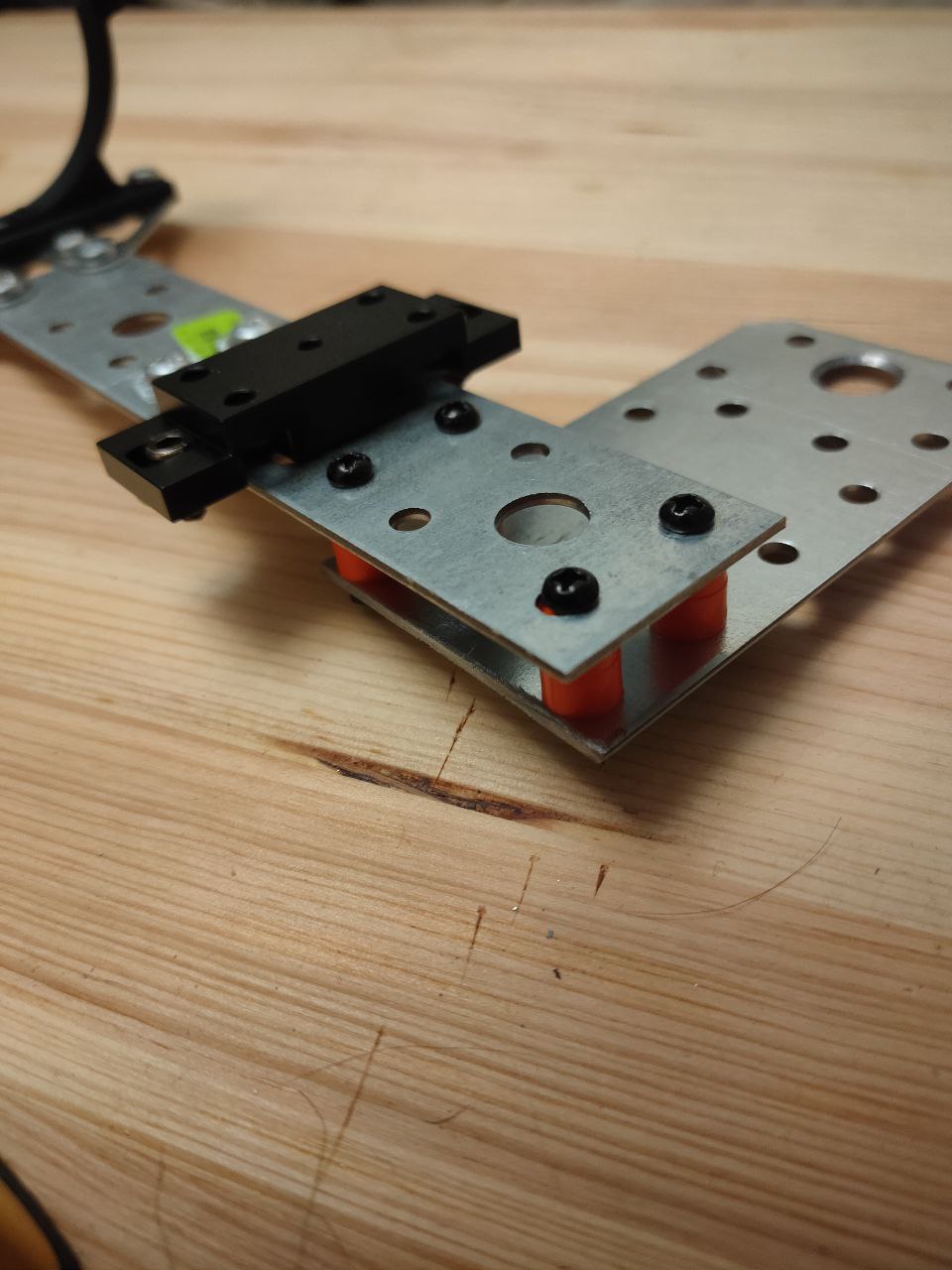

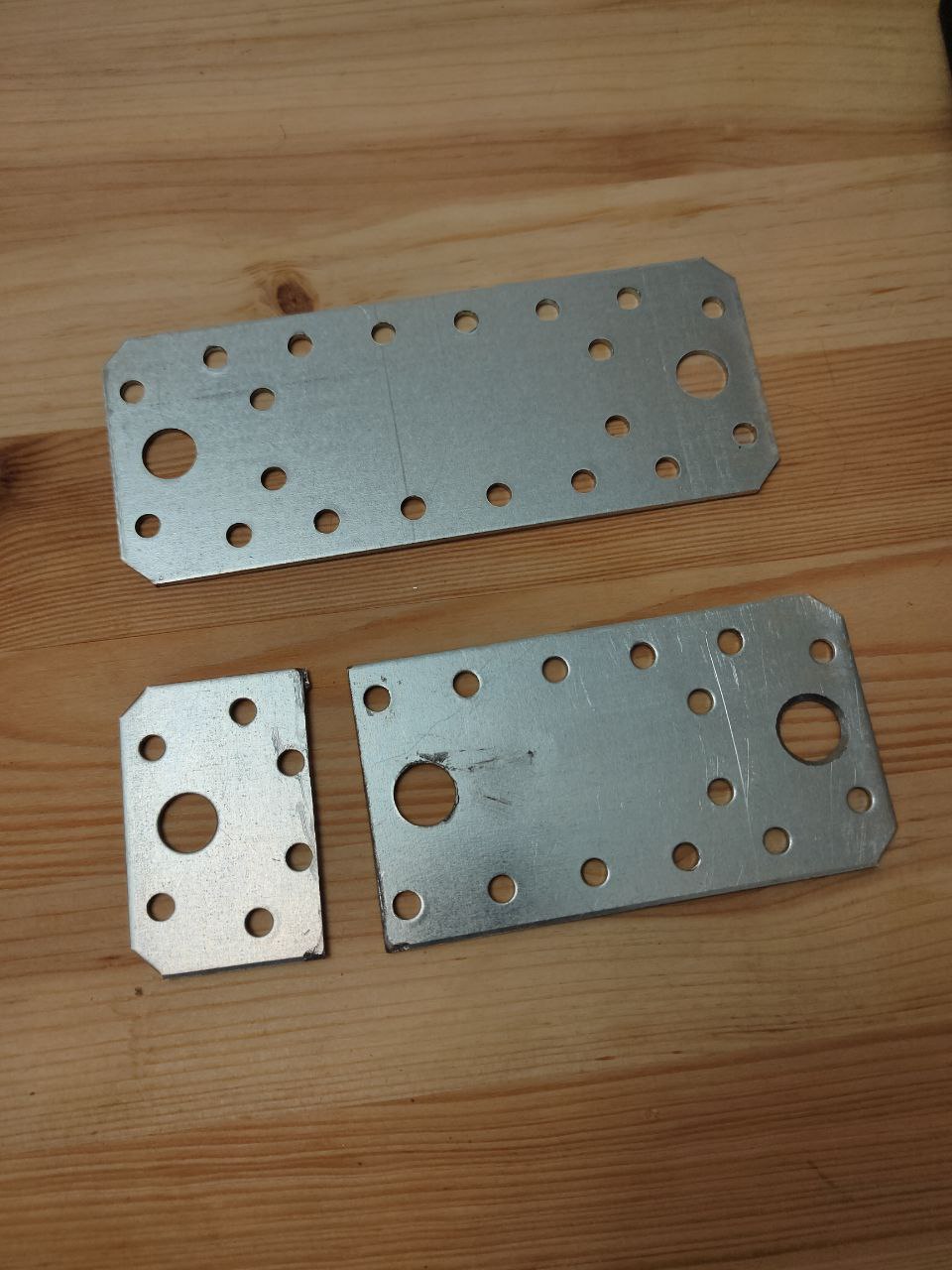

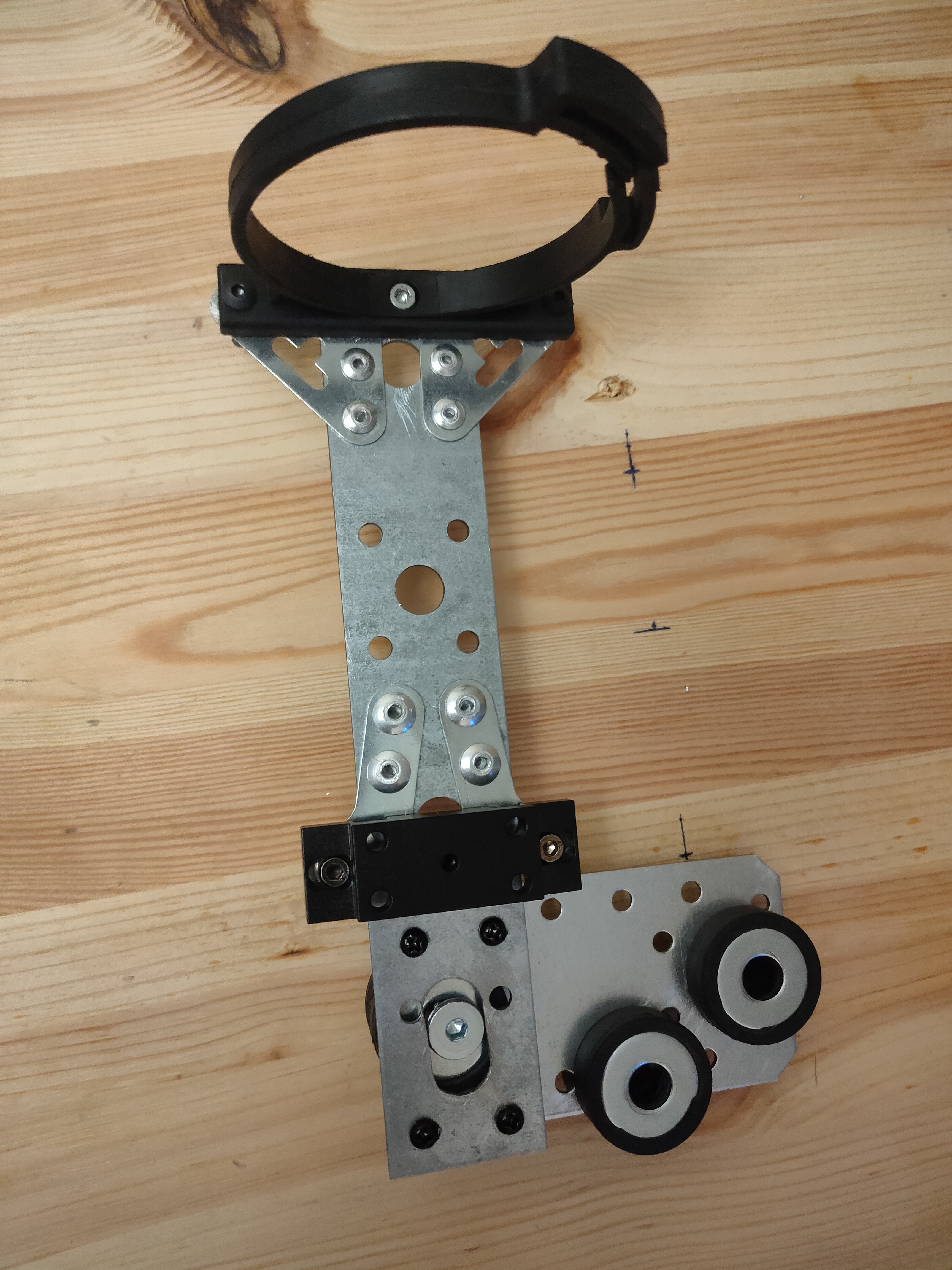

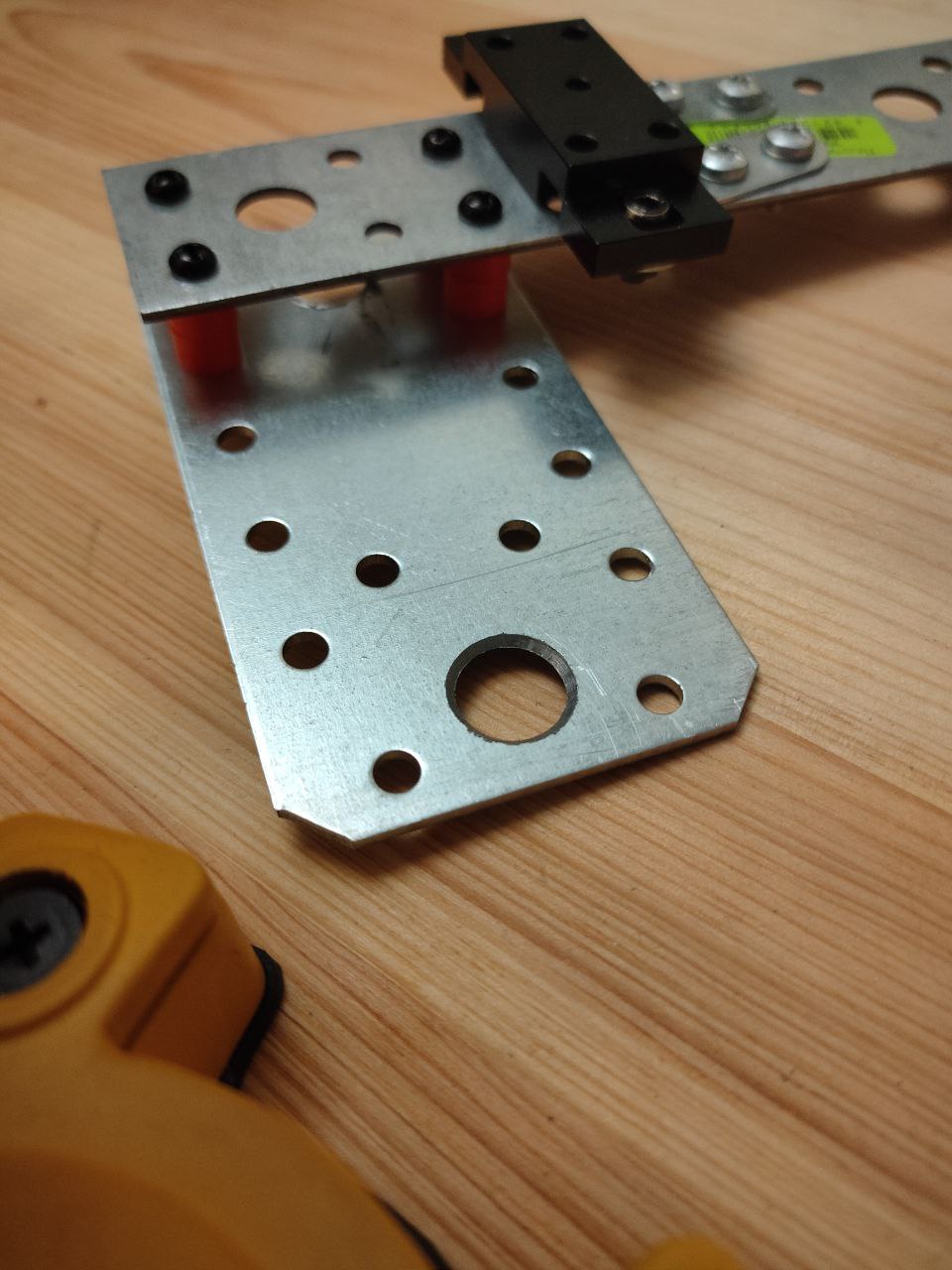

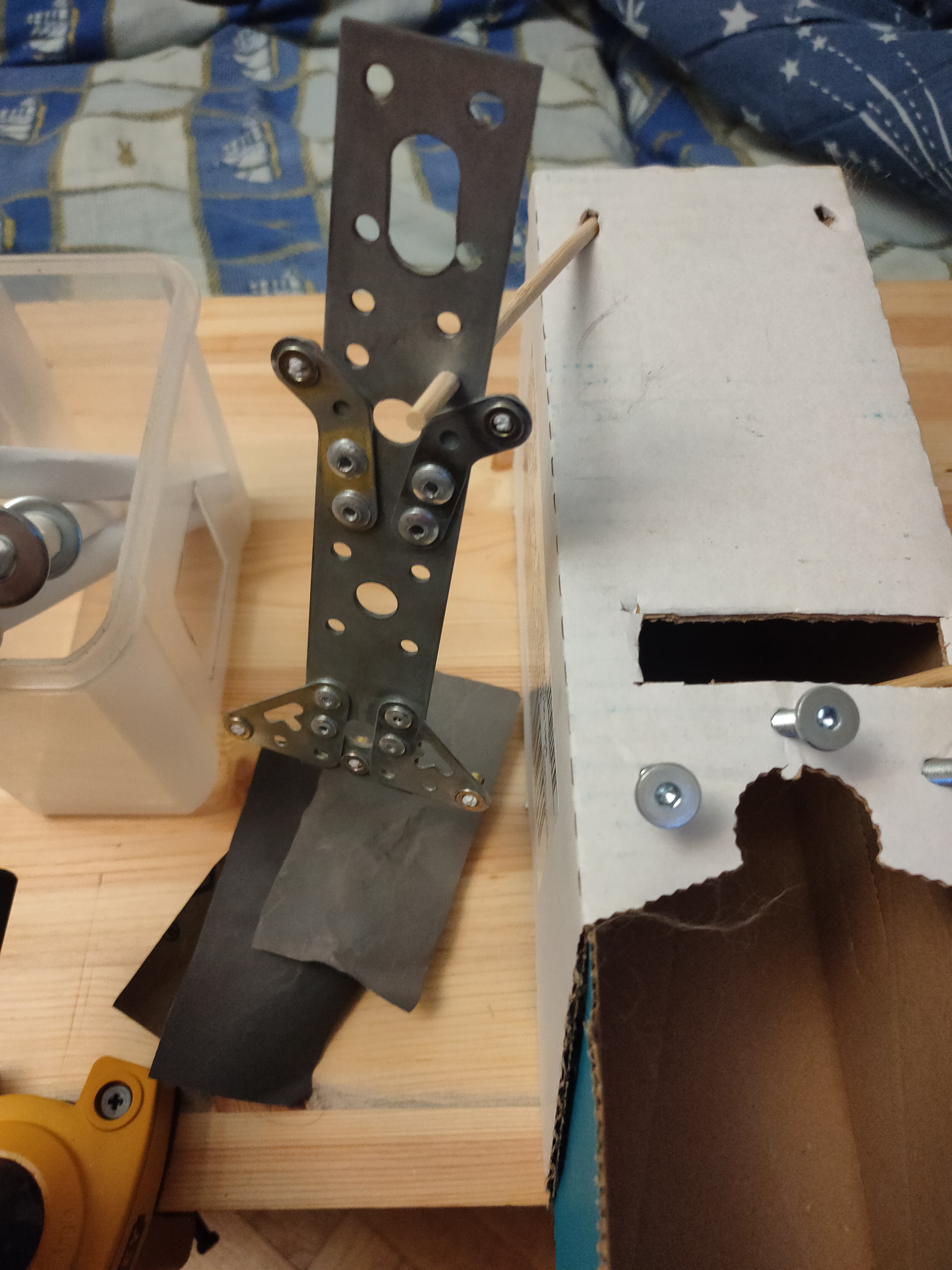

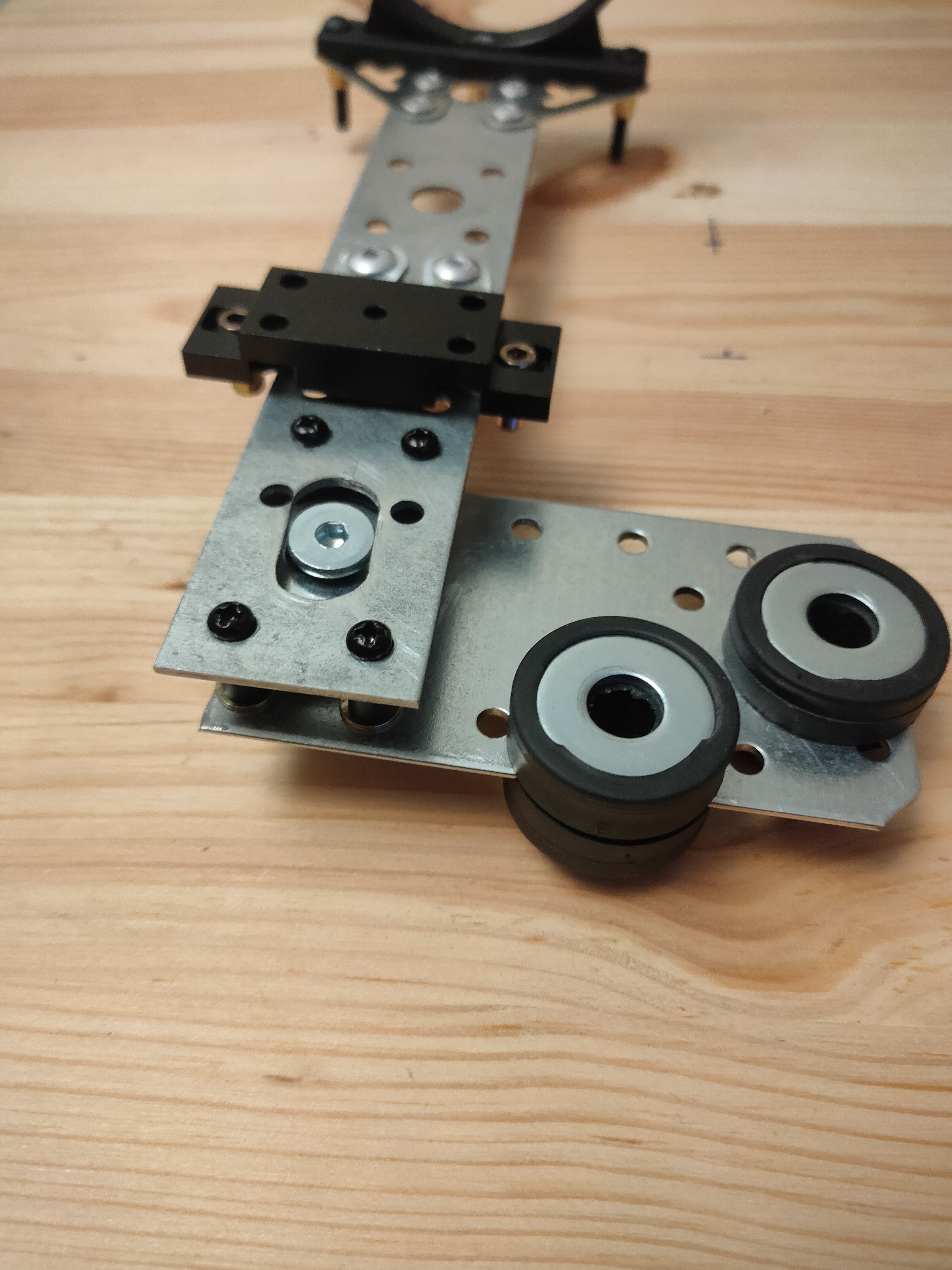

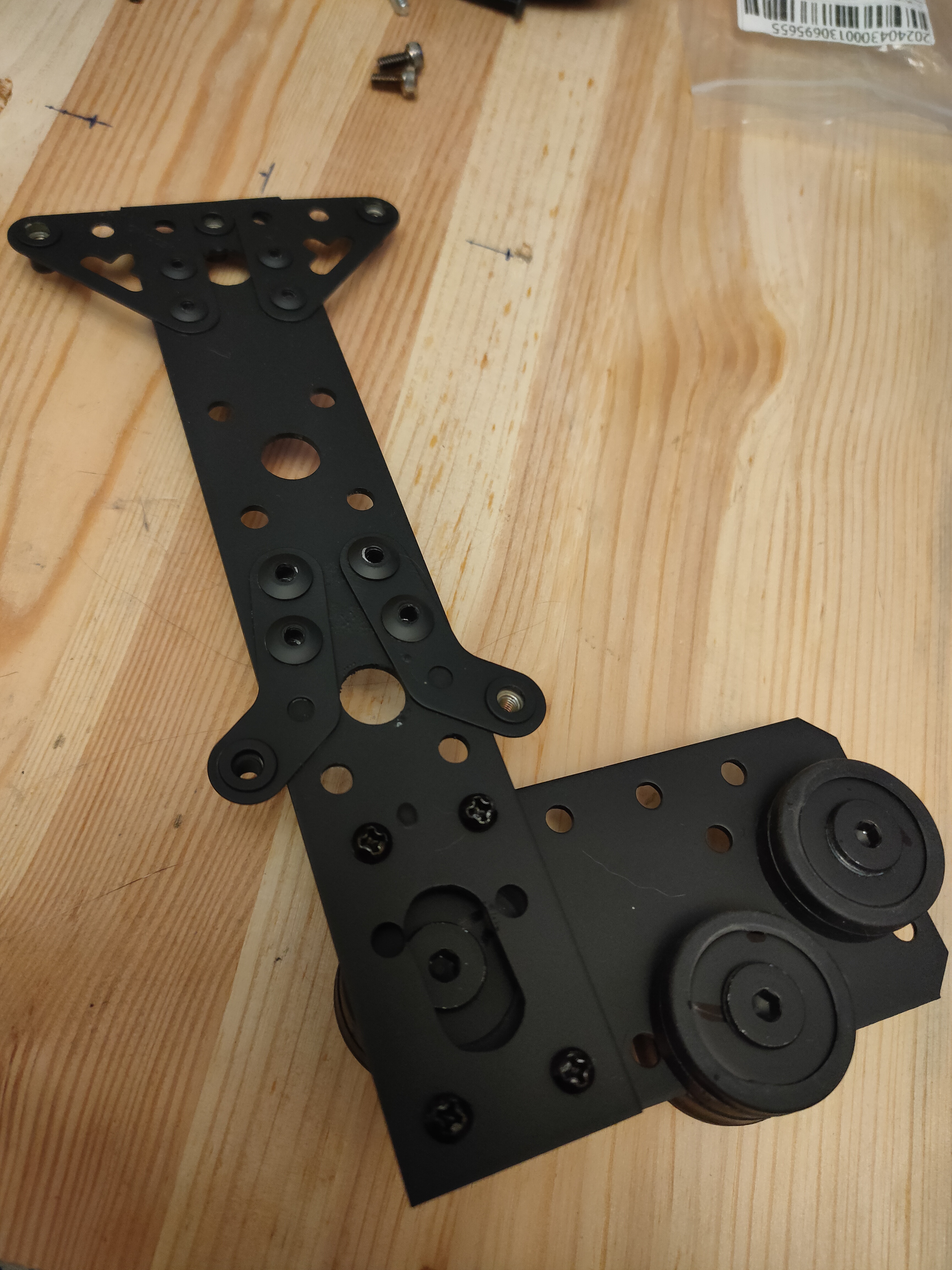

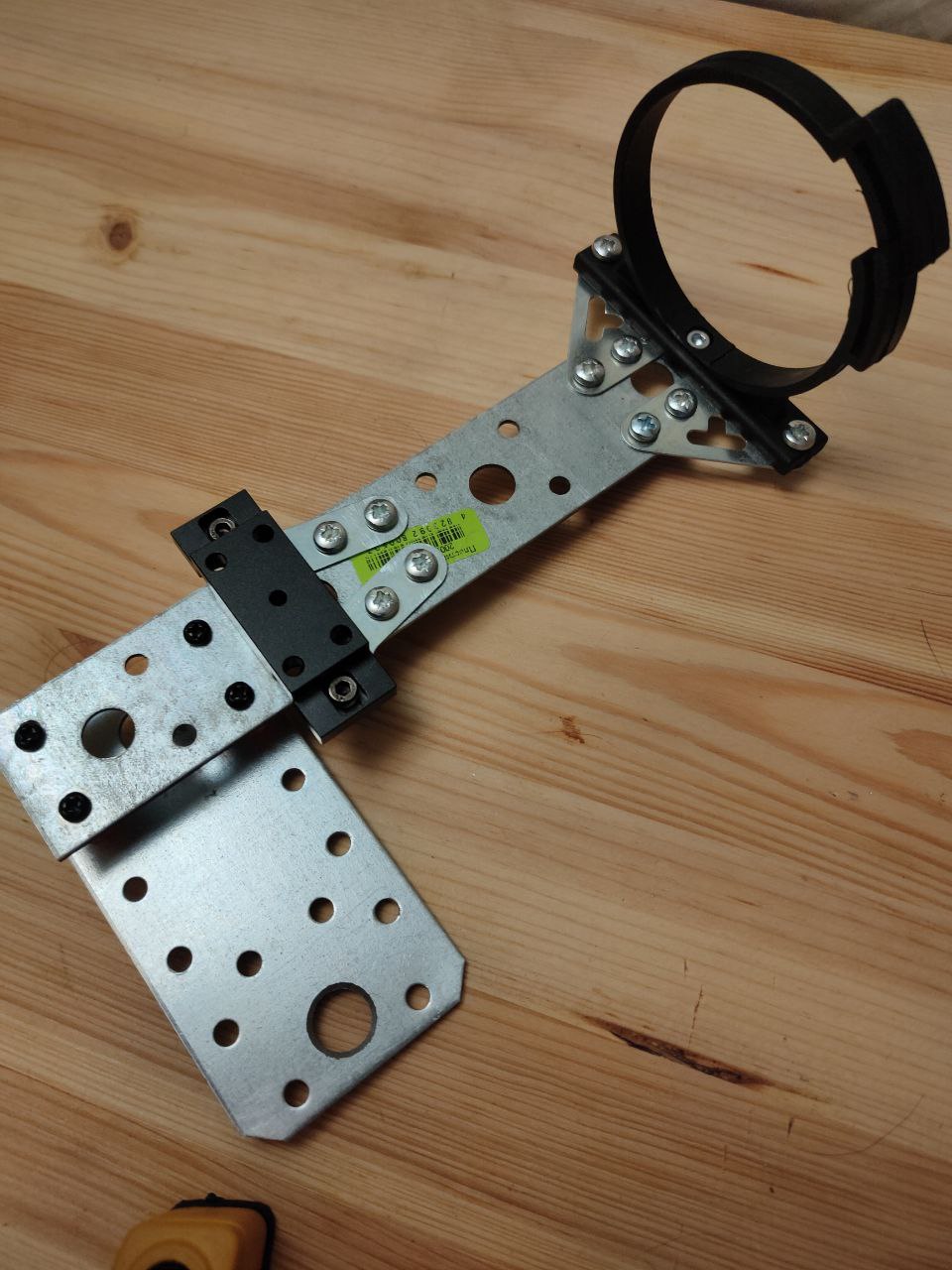

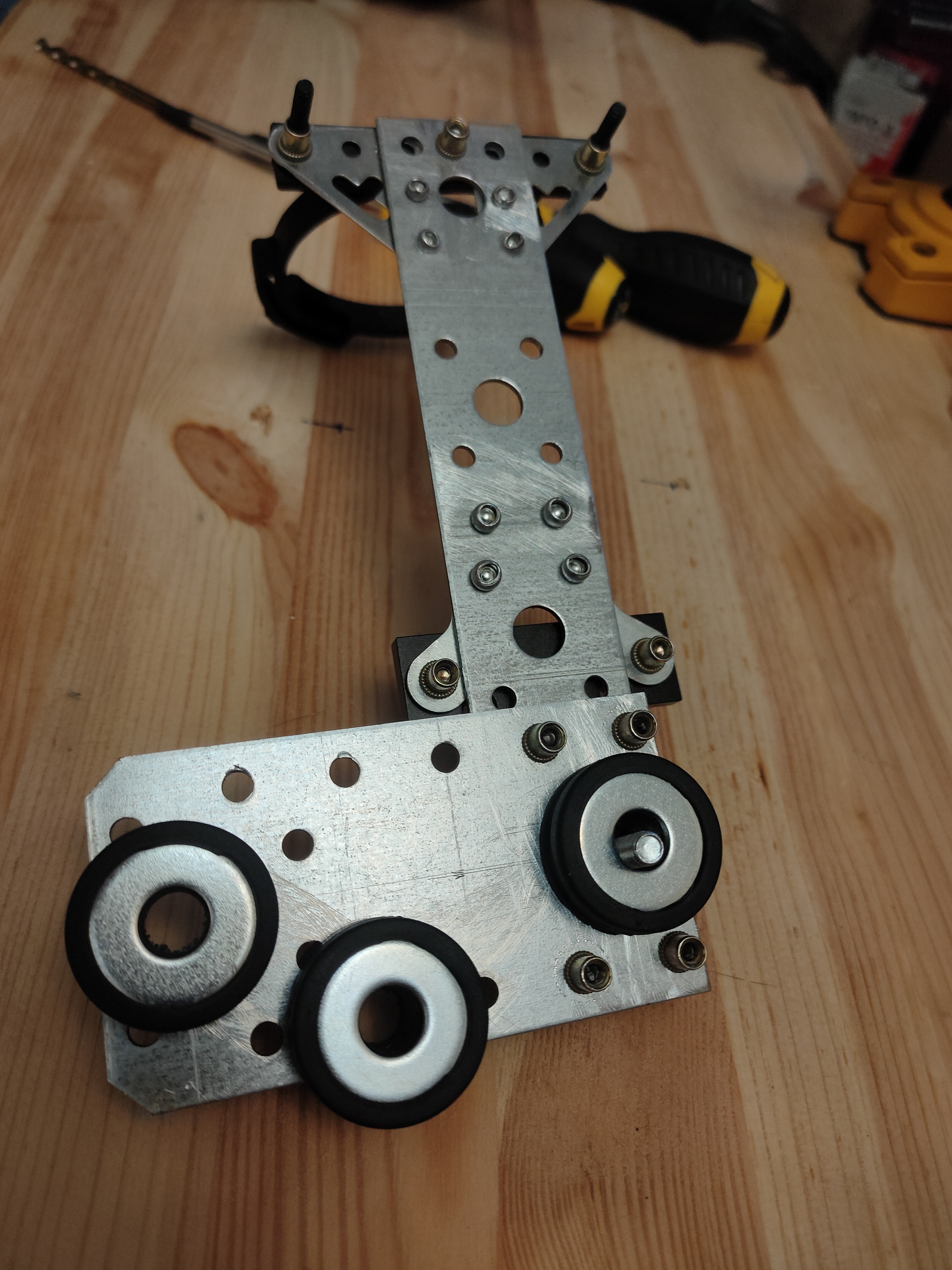

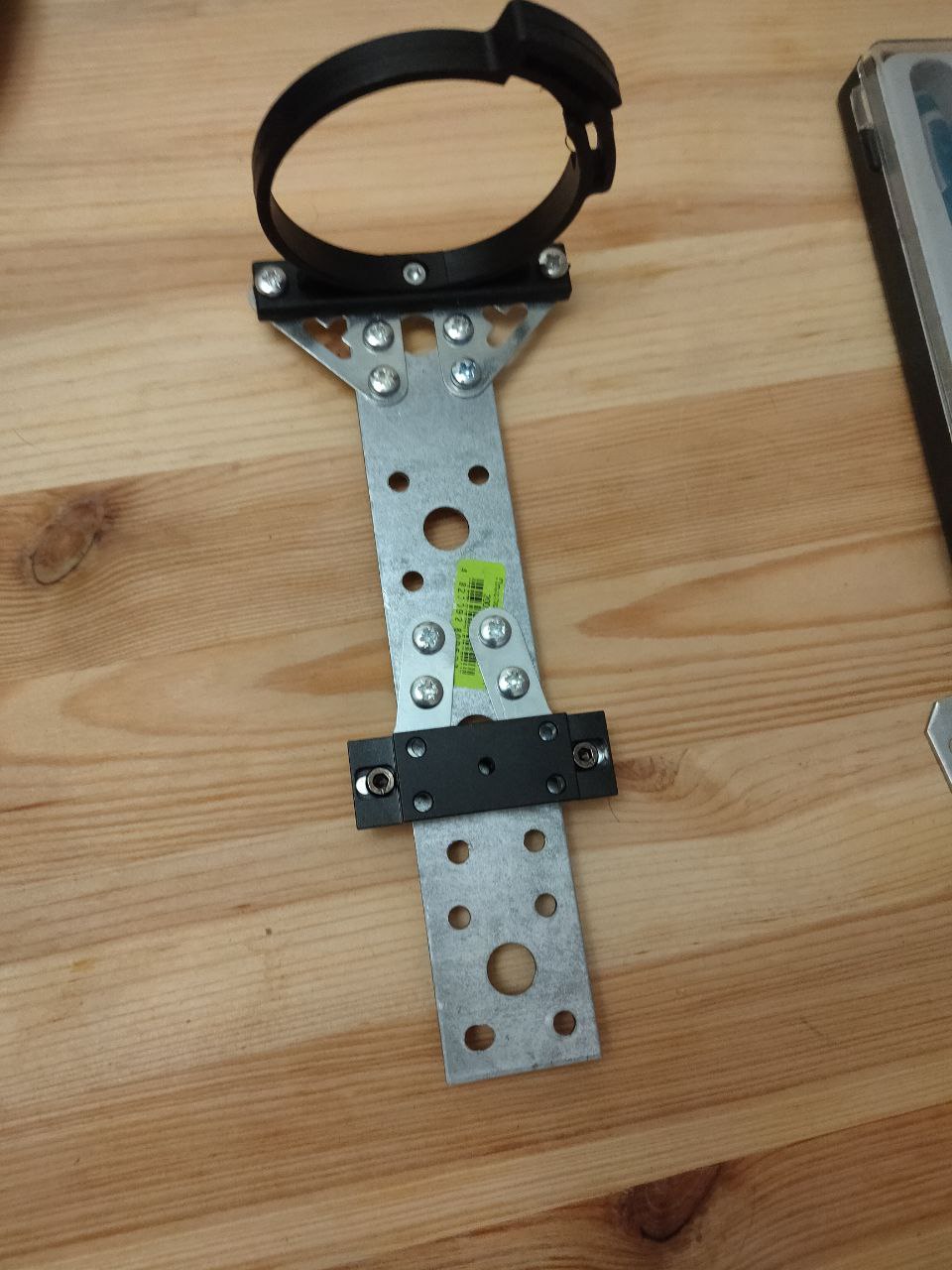

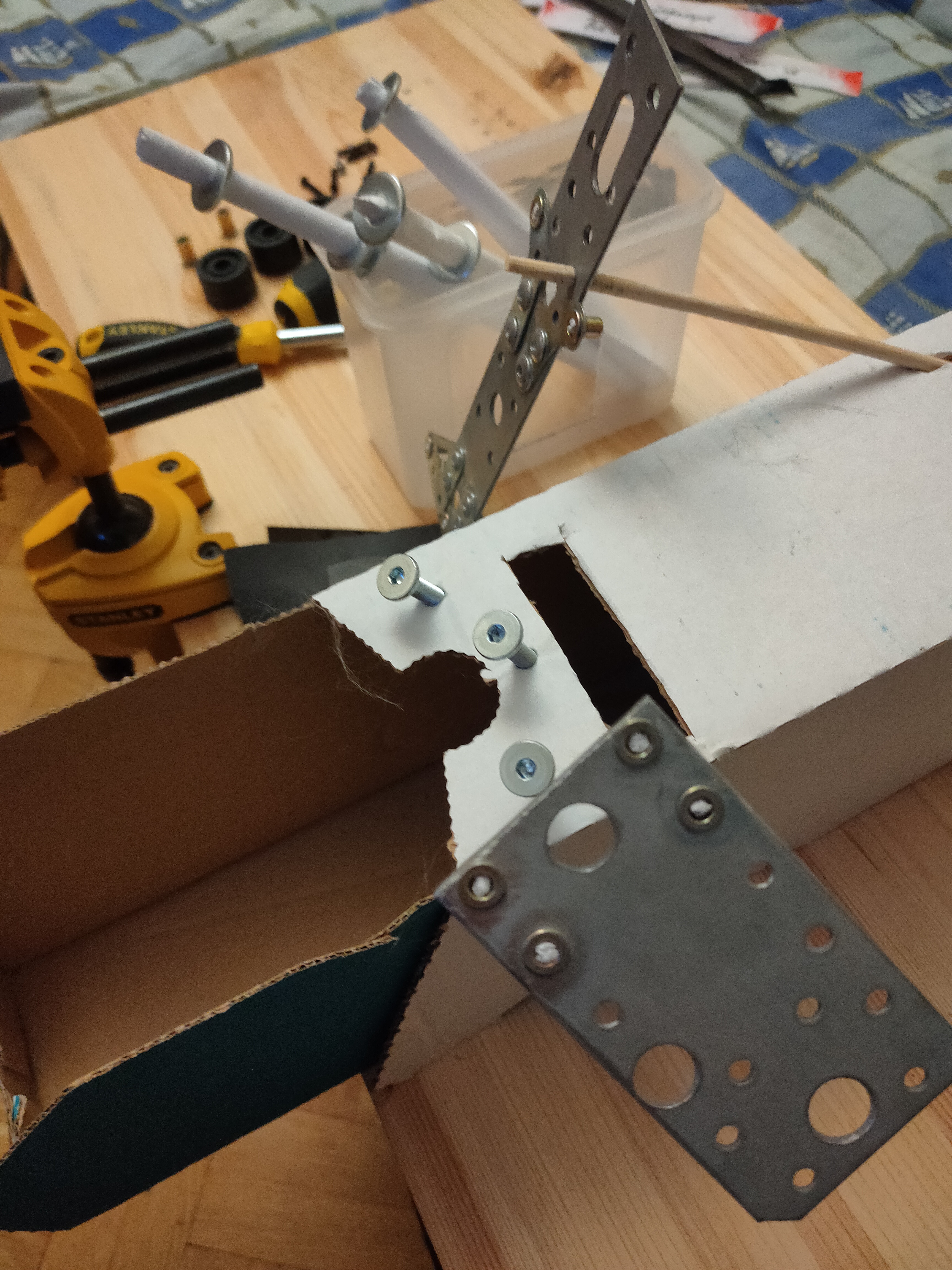

- Виготовлення кронштейна помпи. Формування точок сполучення елементів, підготовка під точки кріплення, монтаж витяжних заклепок, різьбових і звичайних. Пробні збирання і тестовий монтаж в корпус.

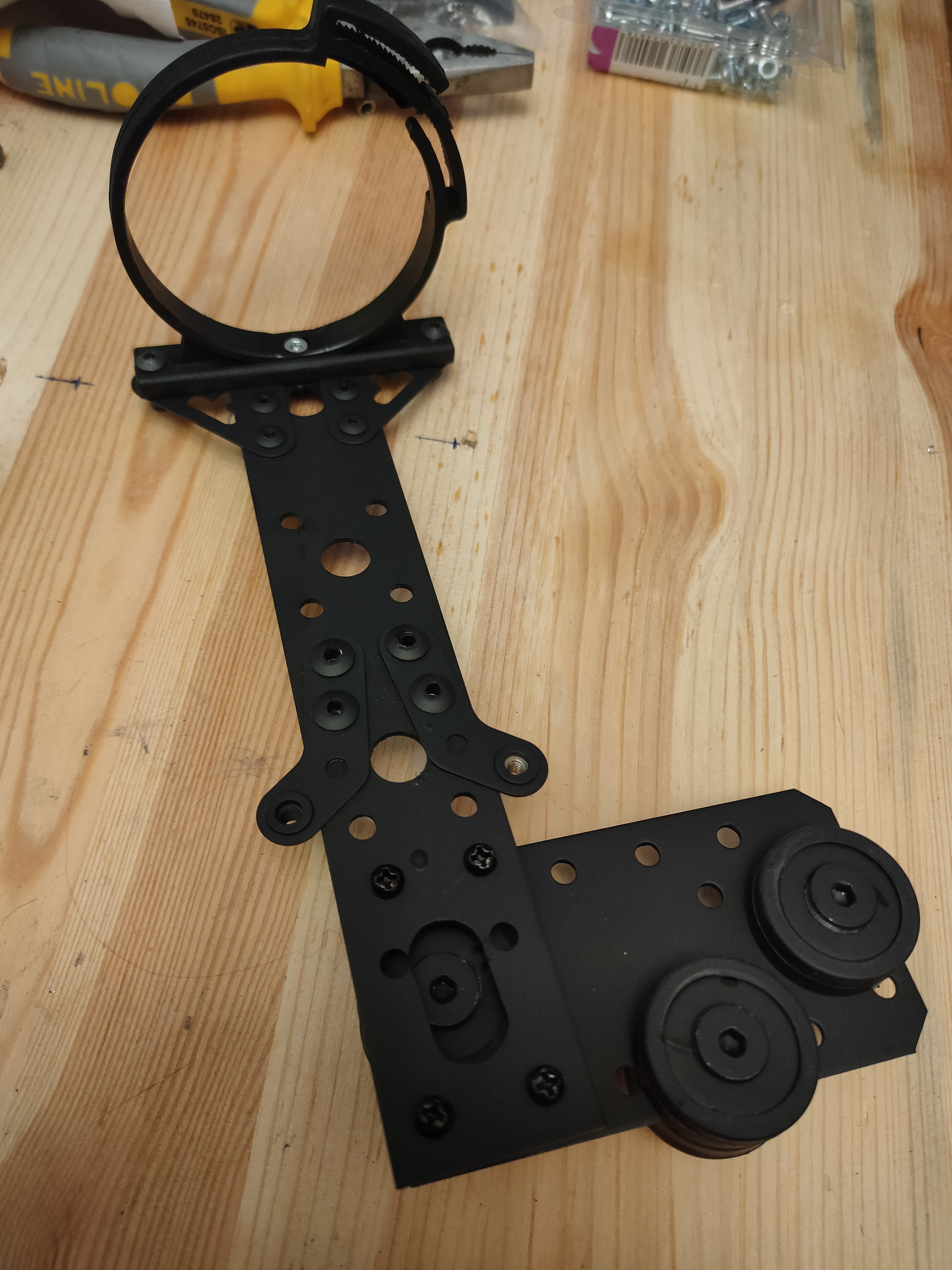

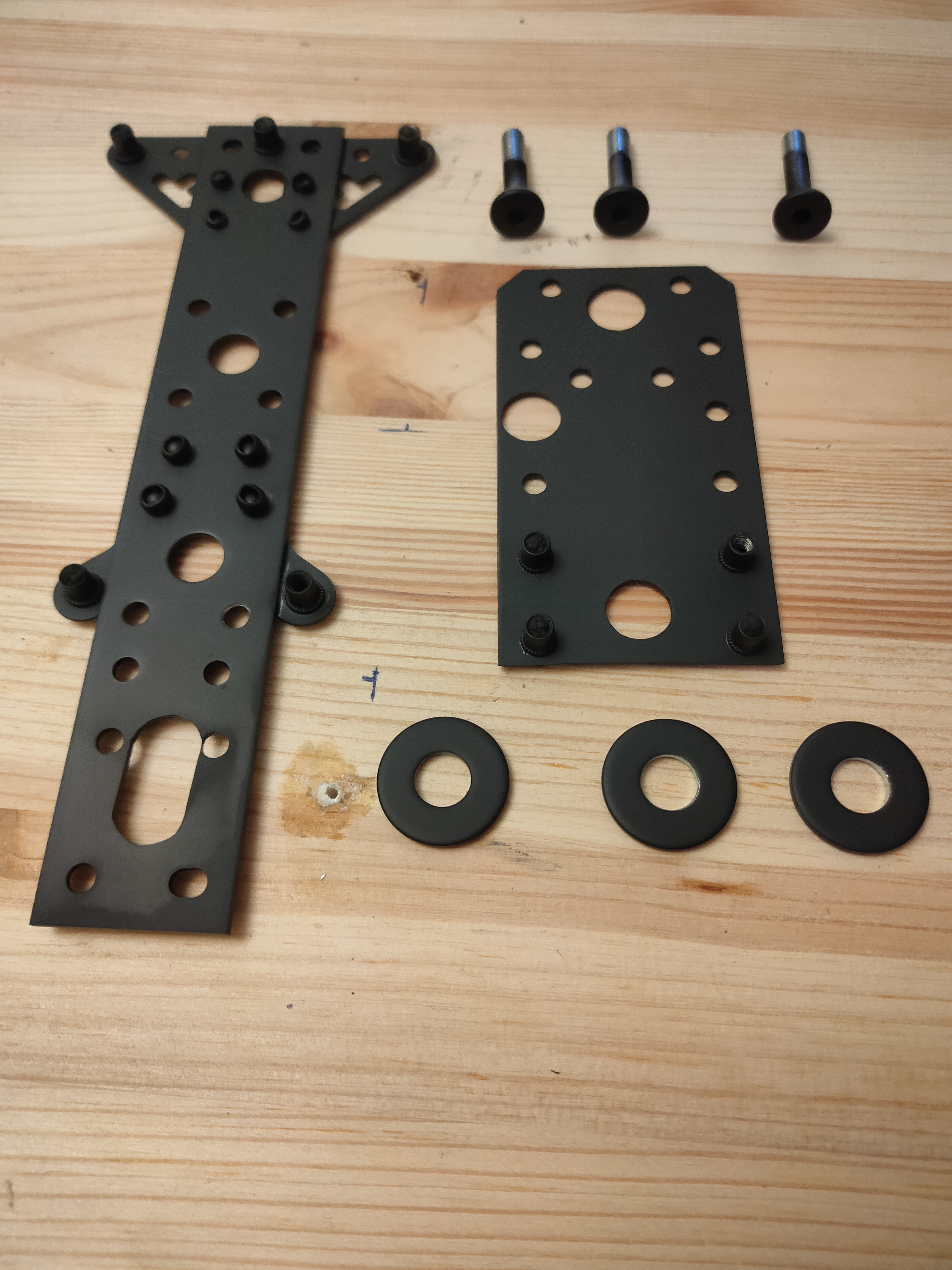

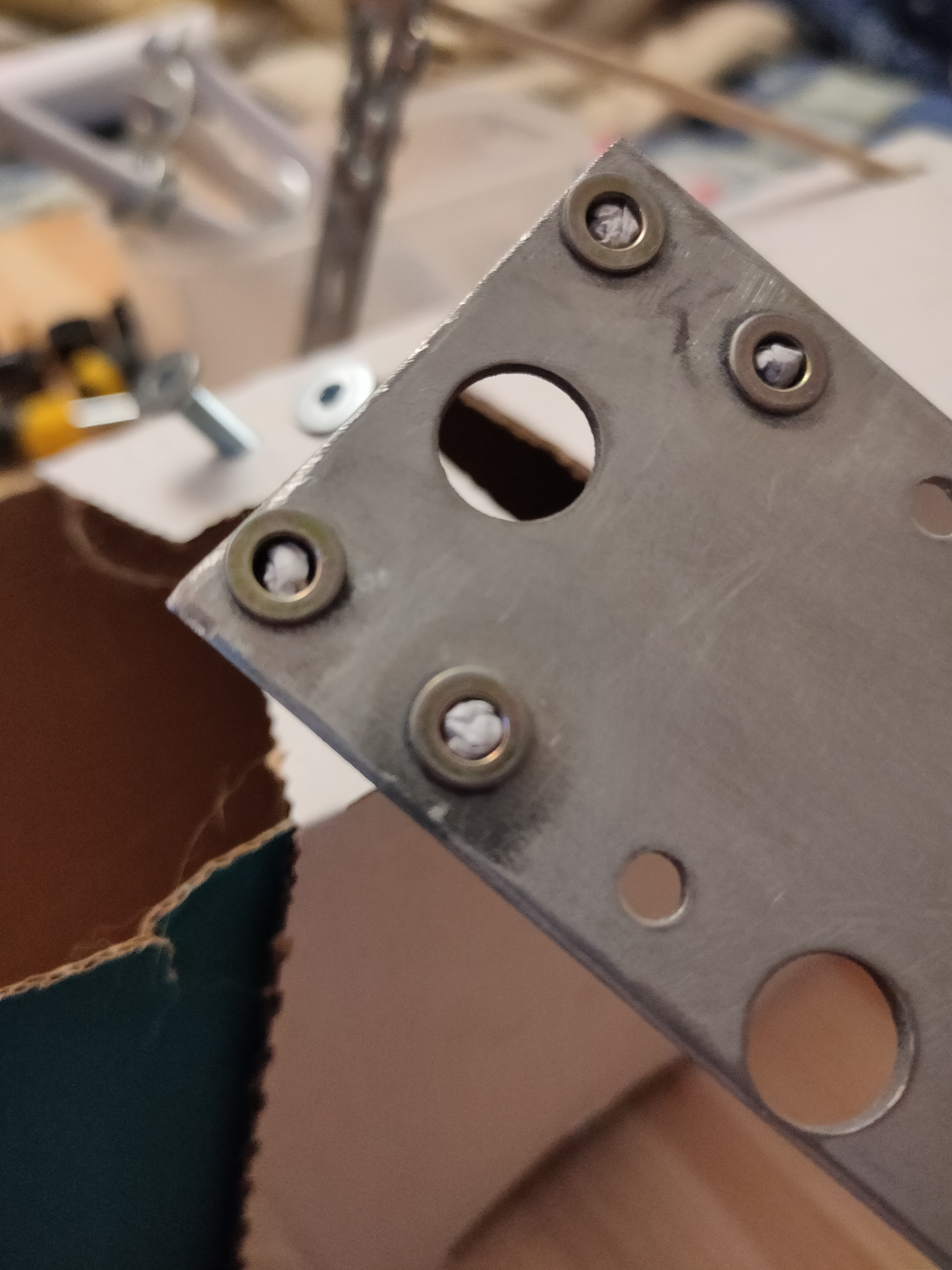

Всі тести задовольняють, тоді розбирання, шкурення наждачним папером, чистка і мийка, маскування різьби, обезжирення, монтаж на фарбувальний стенд, фарбування.

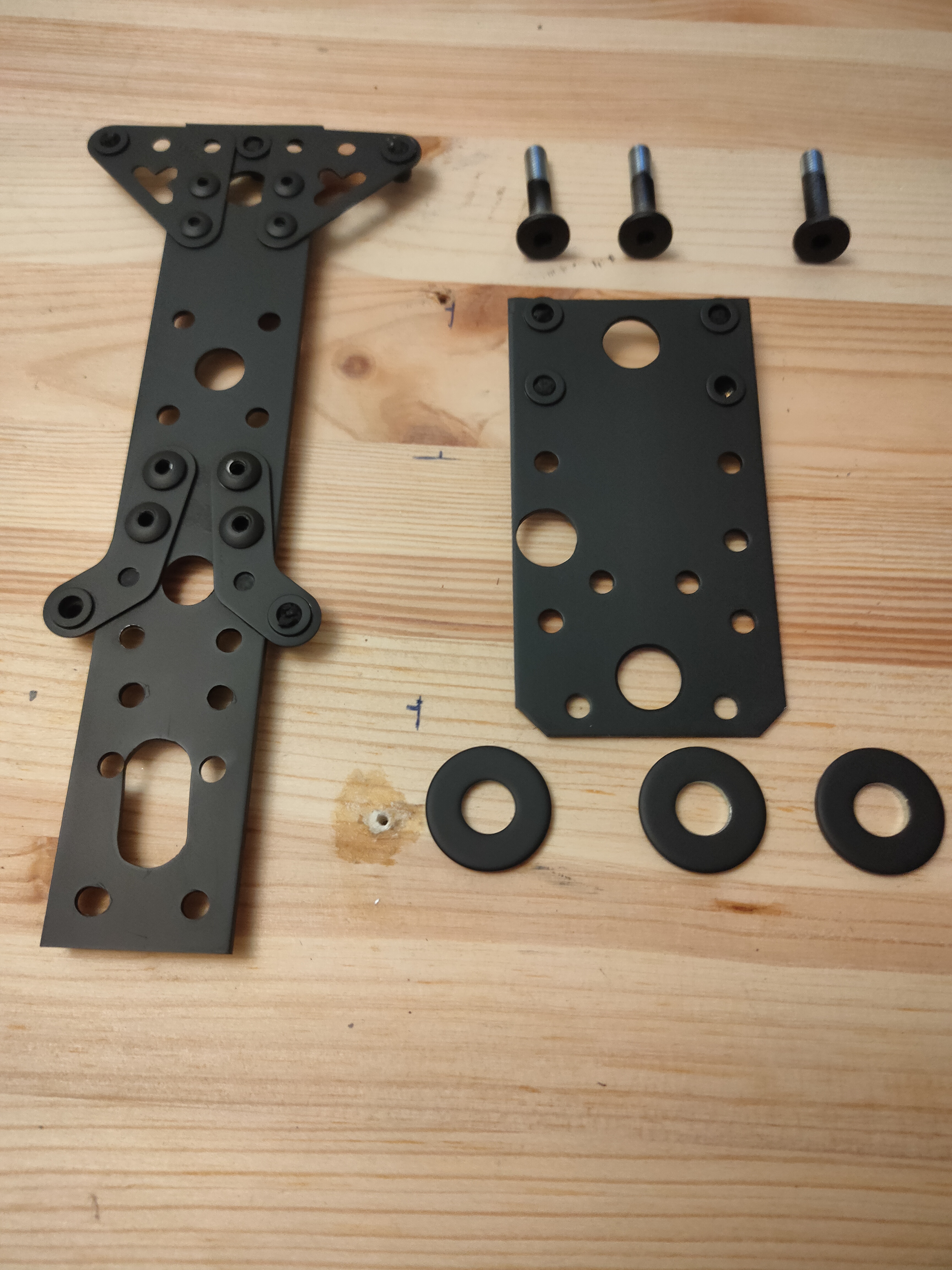

Оскільки фарба у нас термостійка, то остаточна полімерізація відбувається при нагріві деталі вище 200°C, тому запікаю деталі в духовці. На фініші виходить таке:

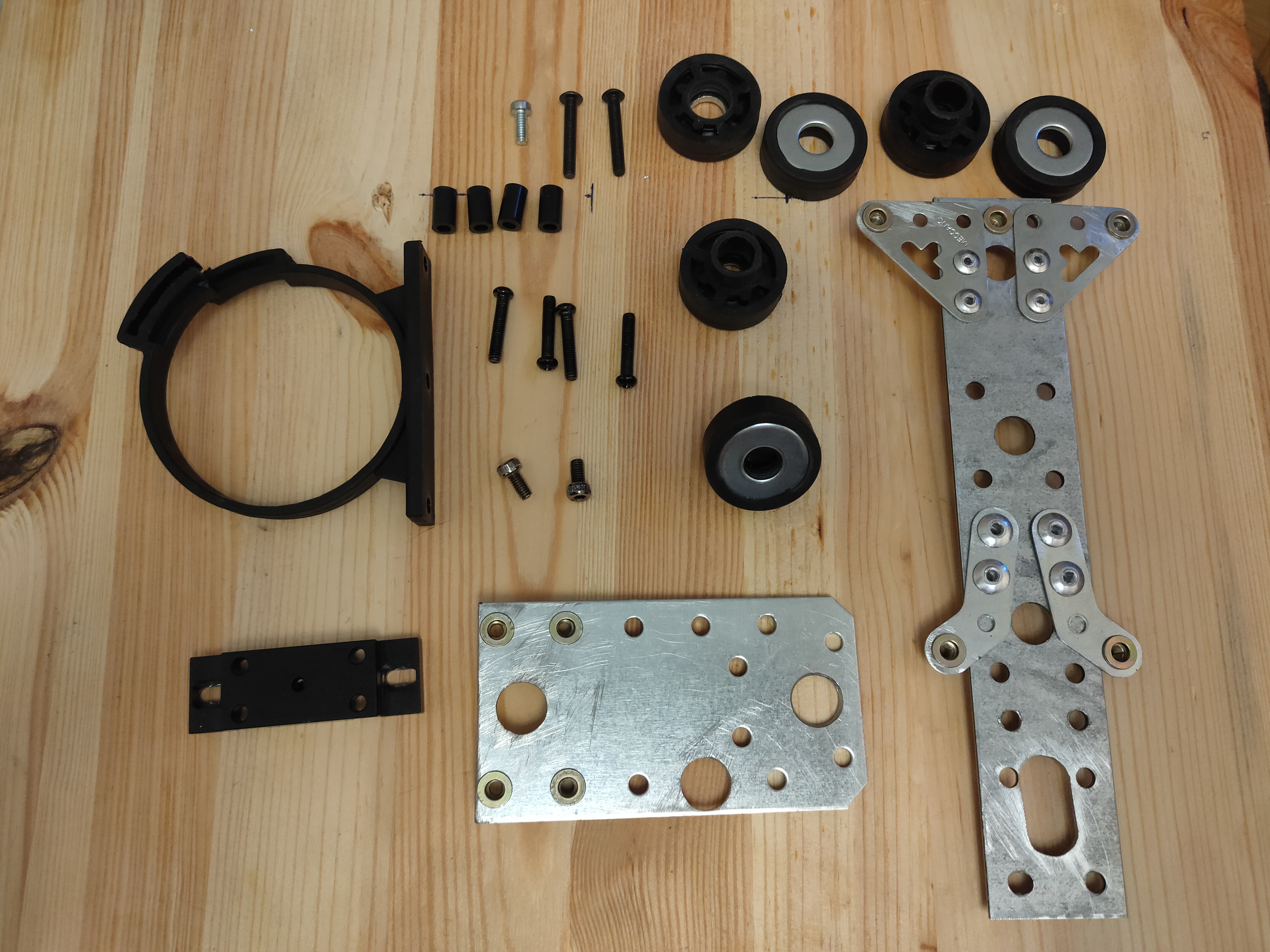

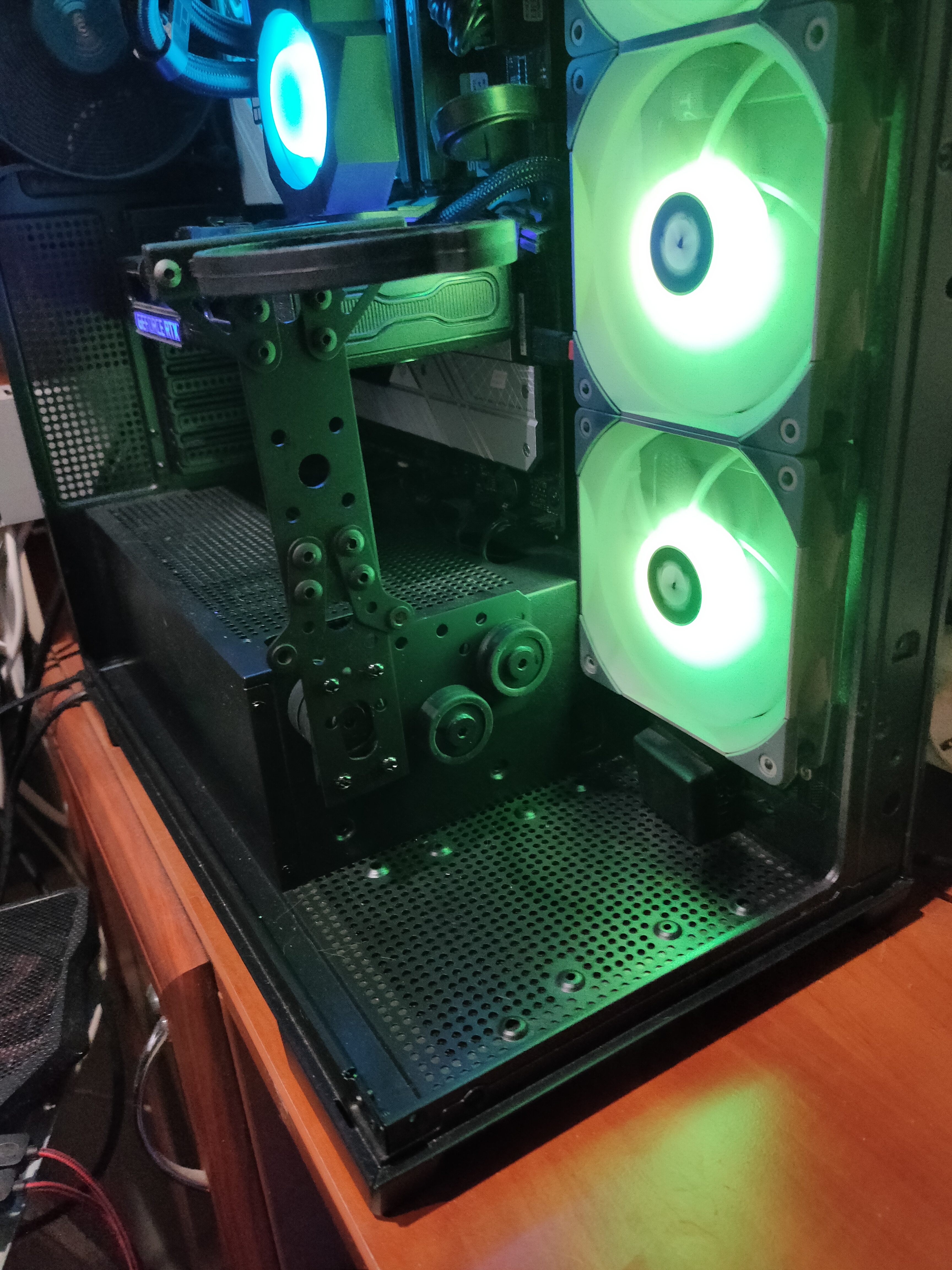

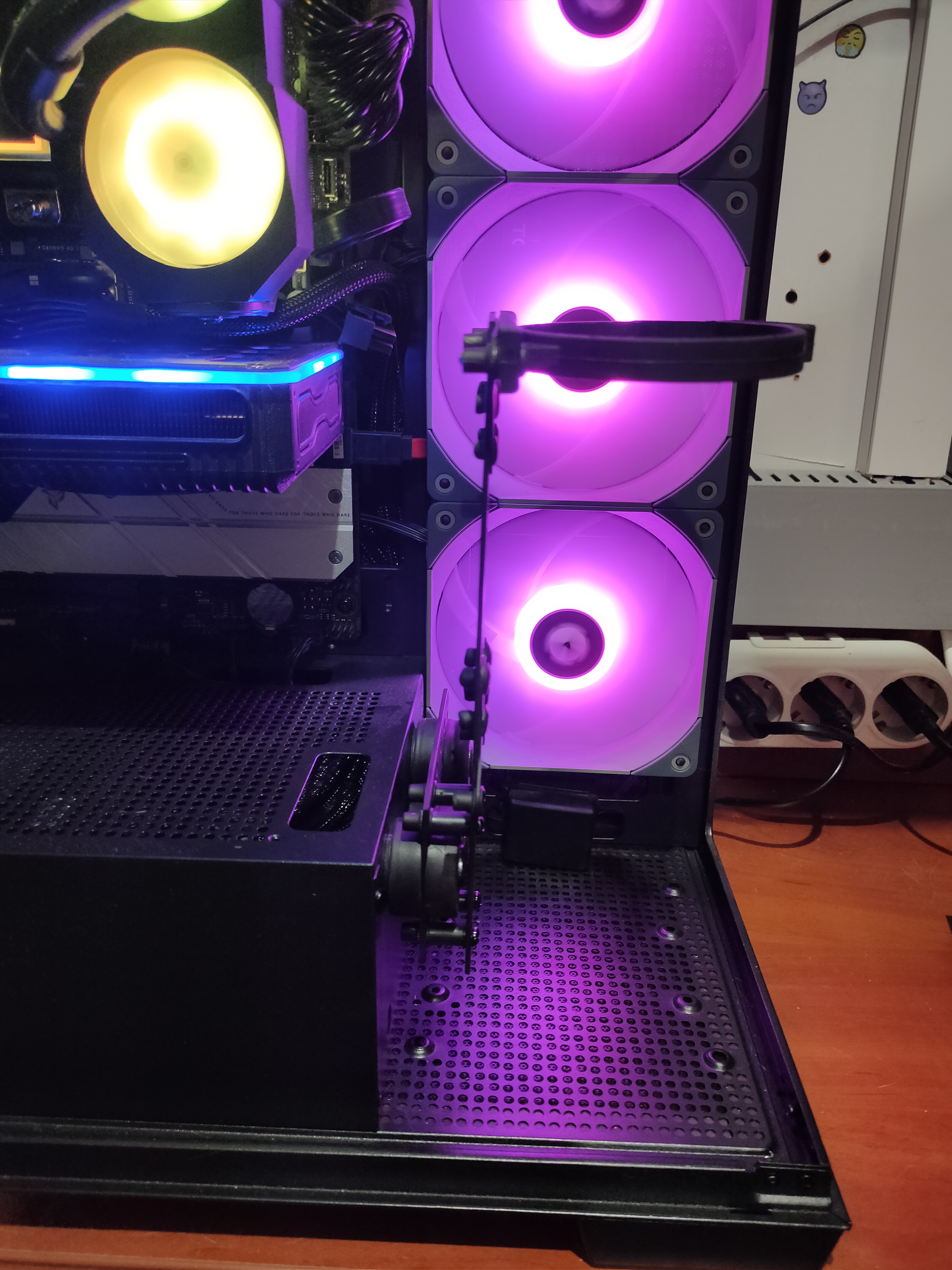

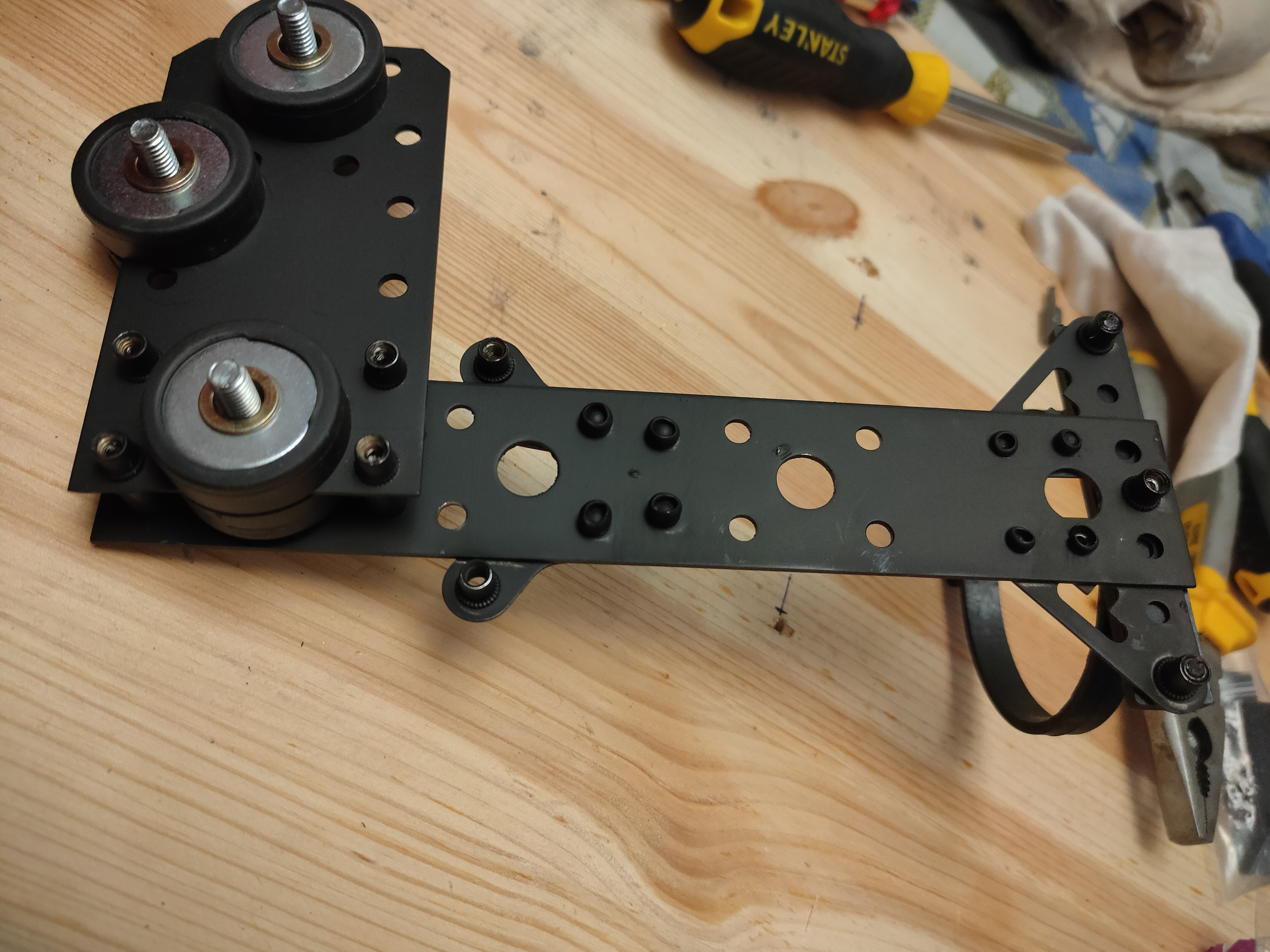

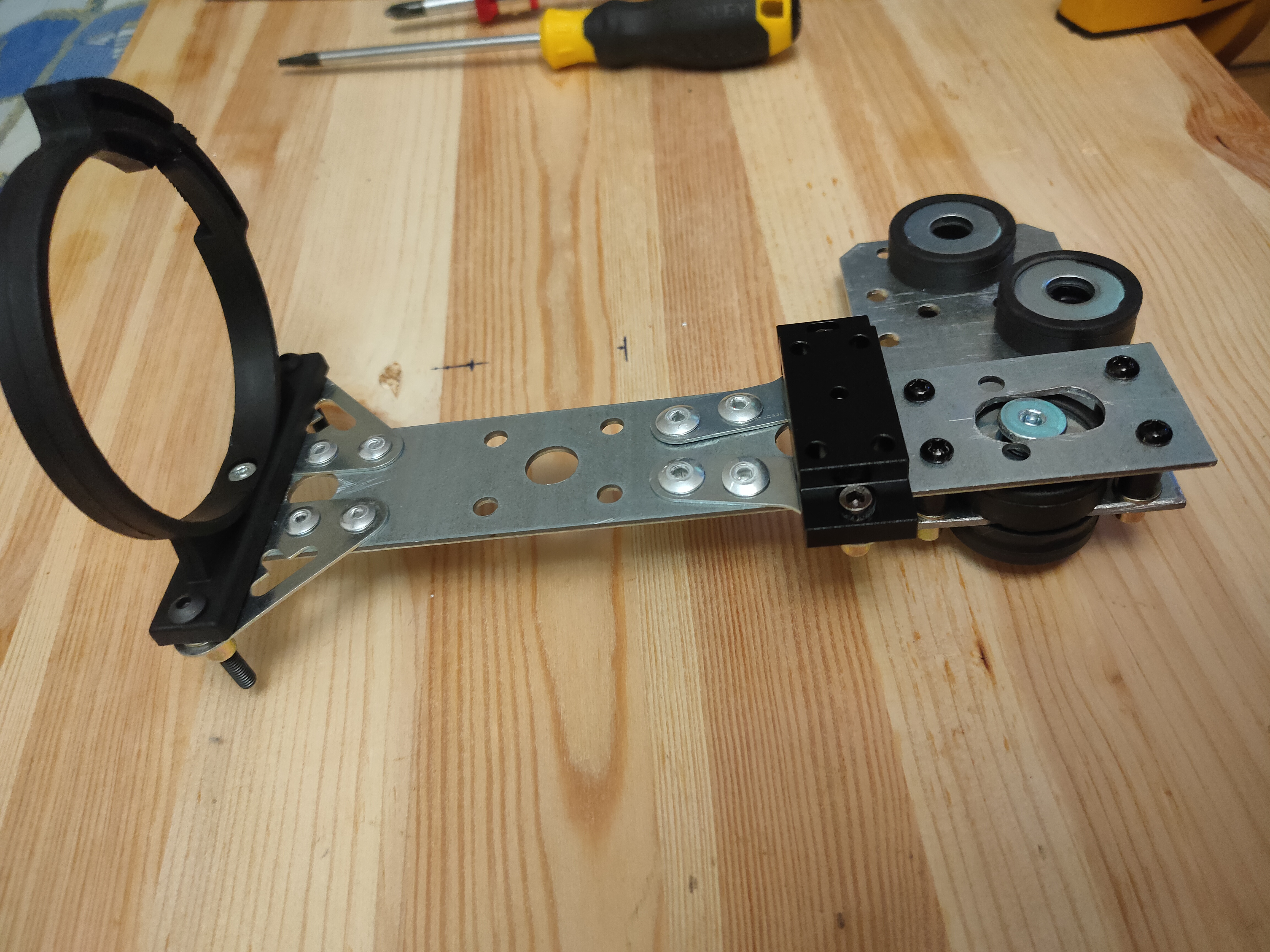

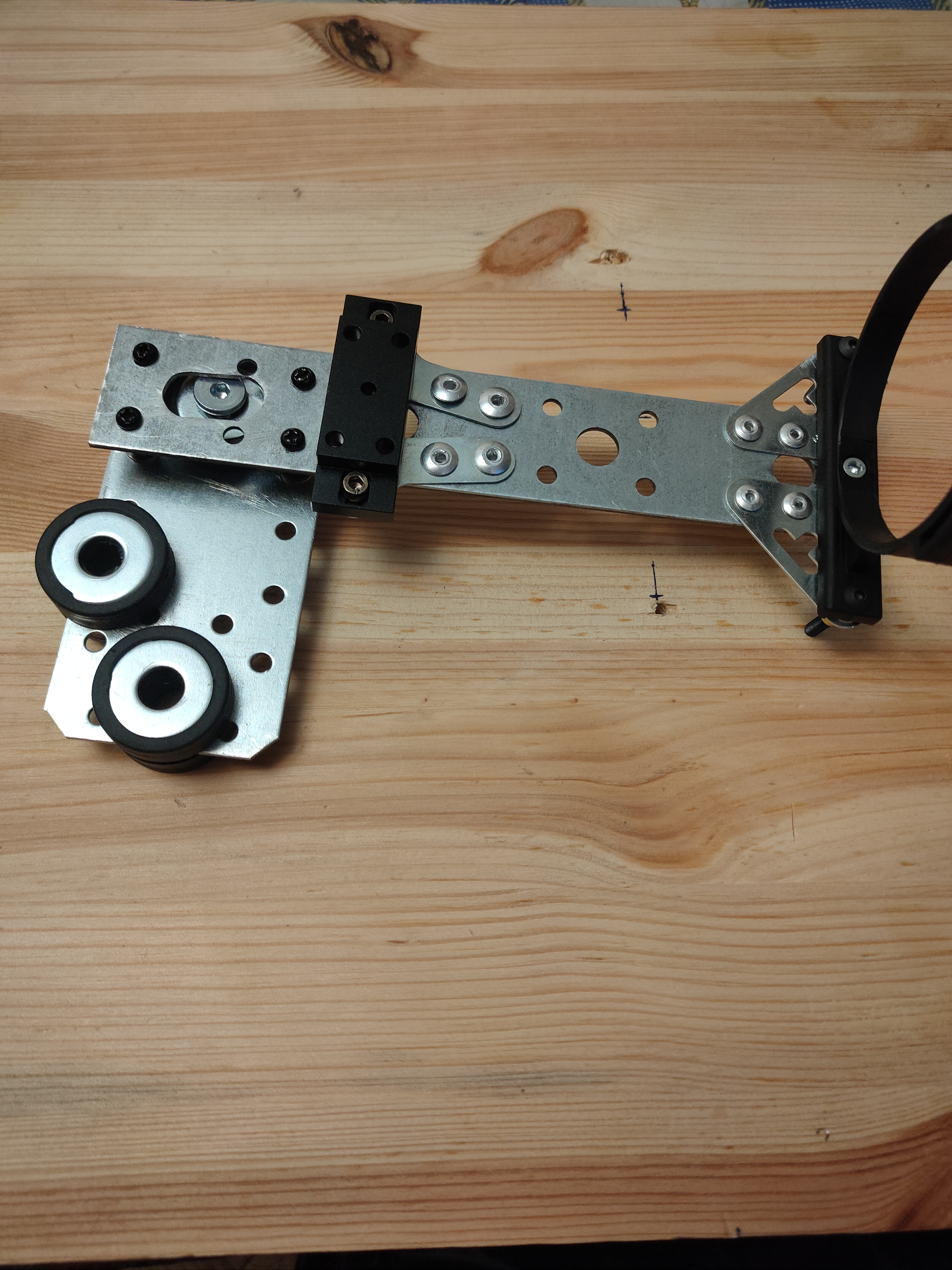

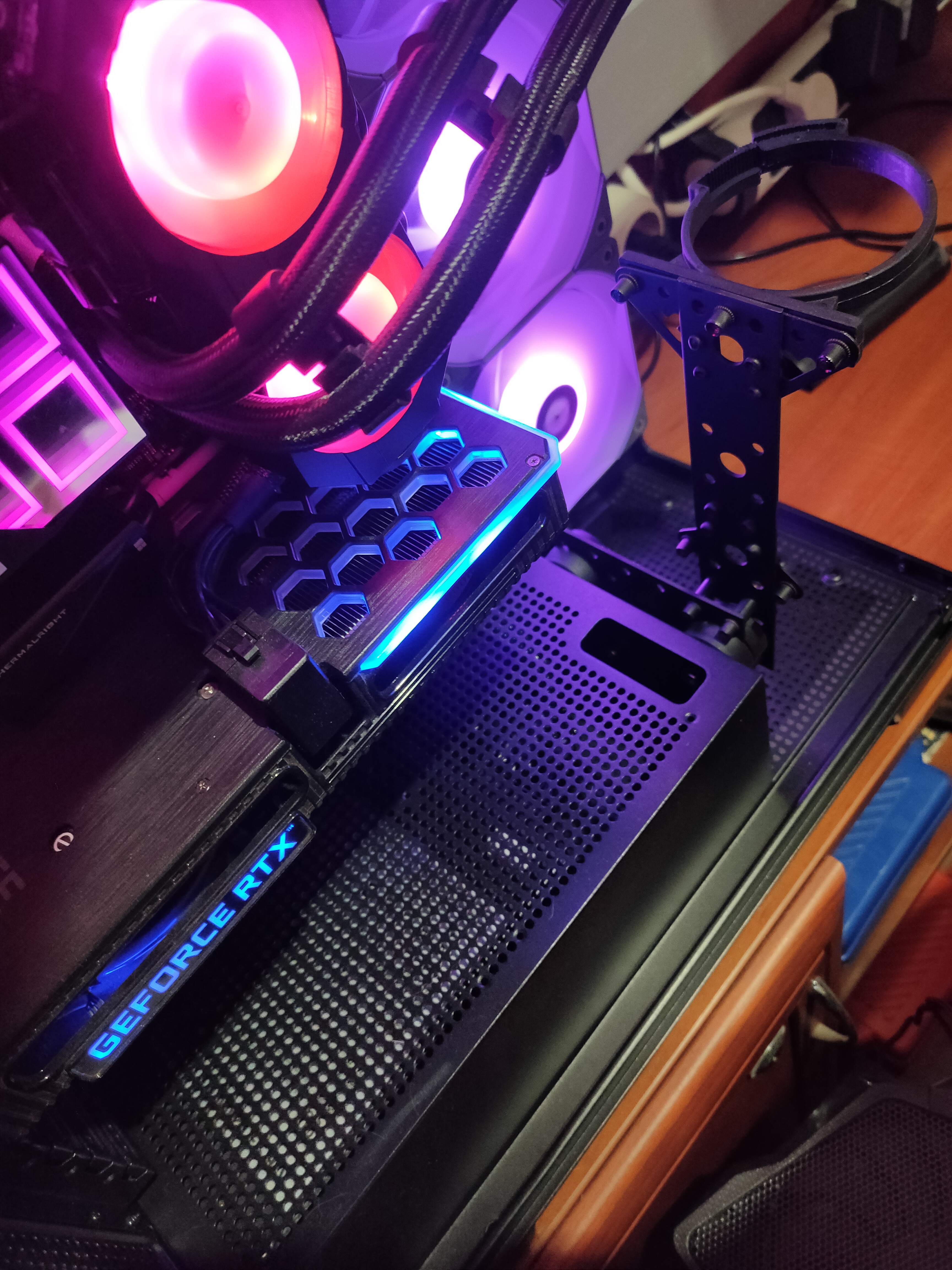

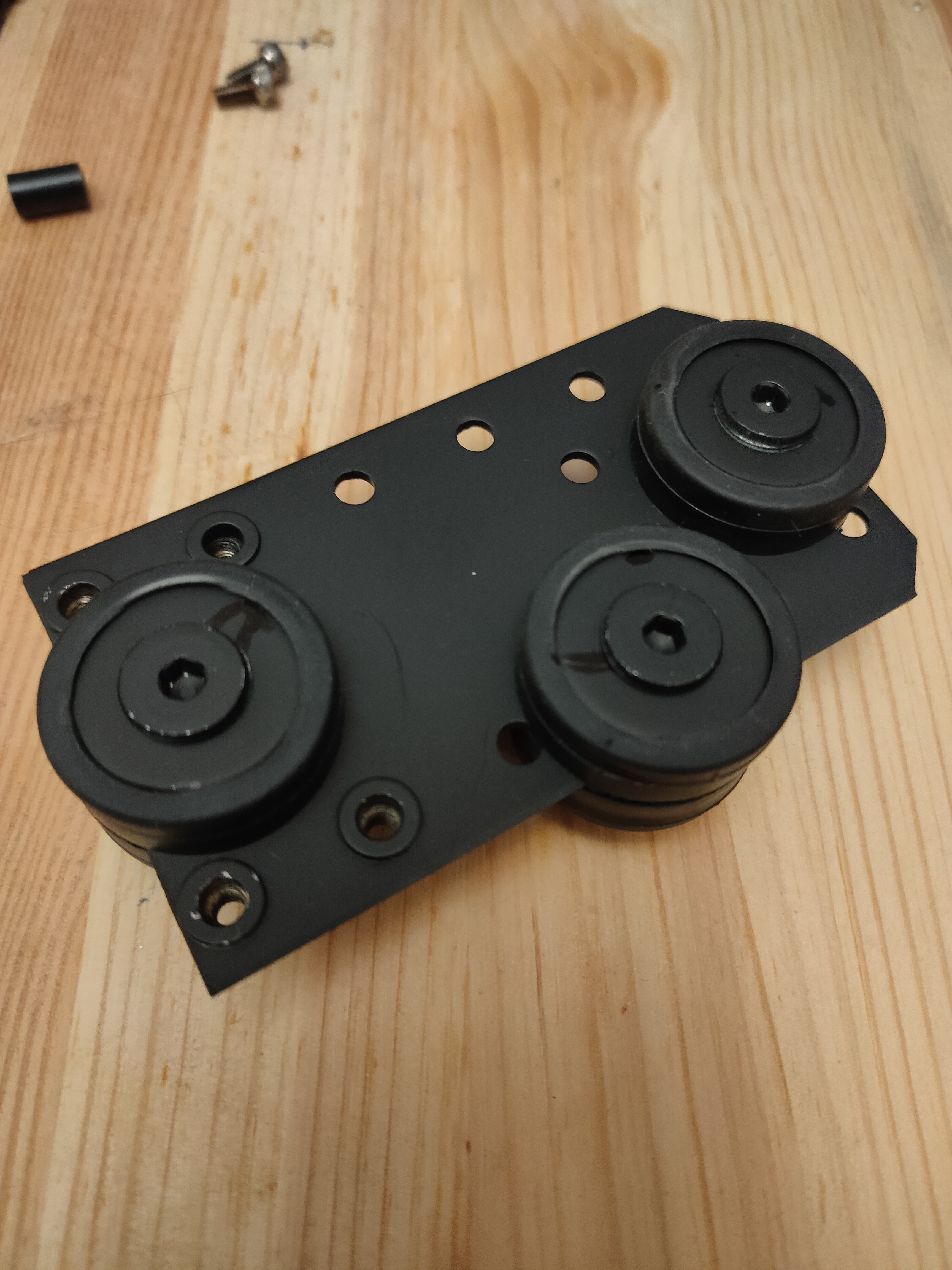

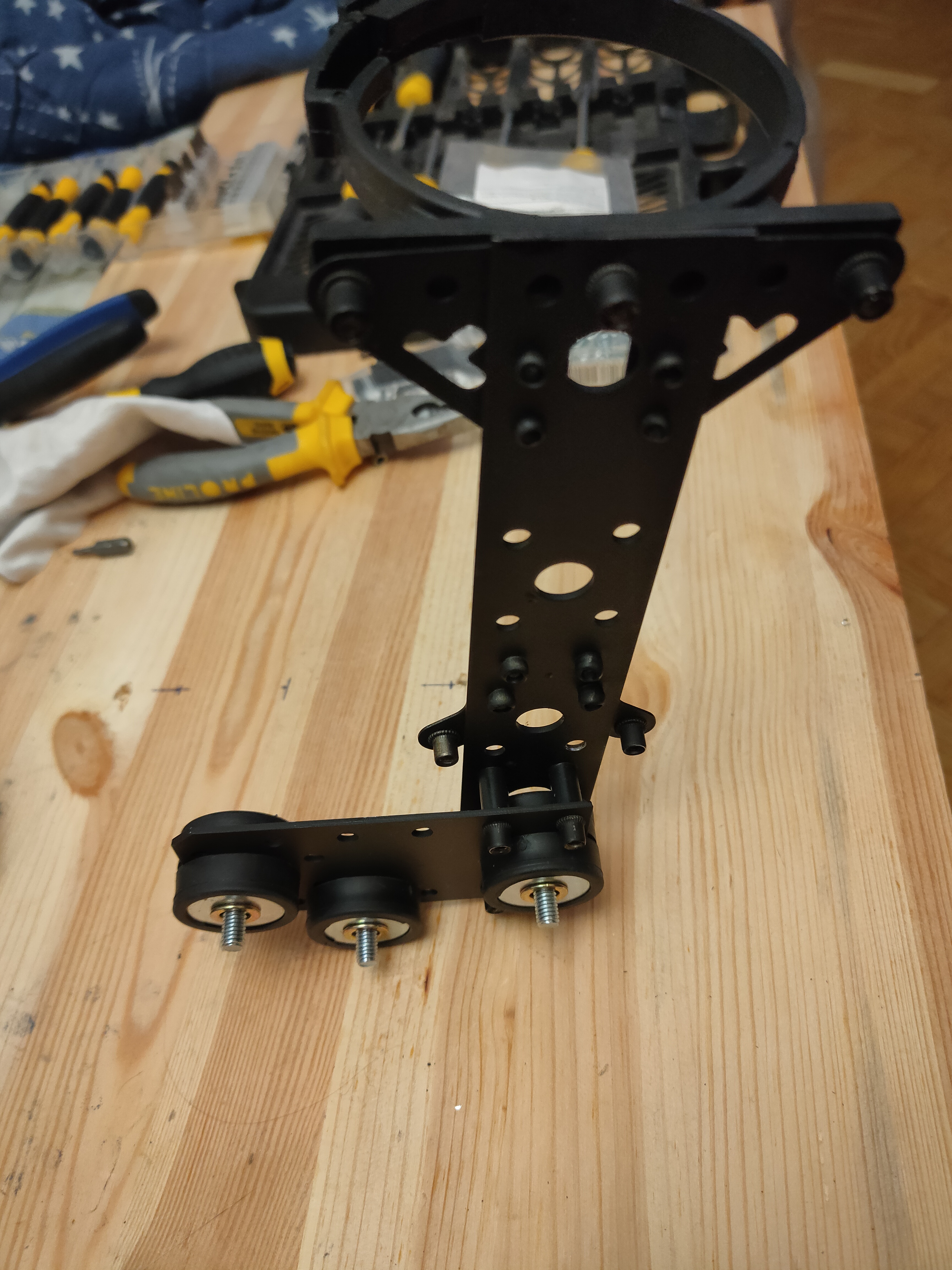

Збираю кронштейн:
Монтую зібране в корпус, нехай обживається поки там.

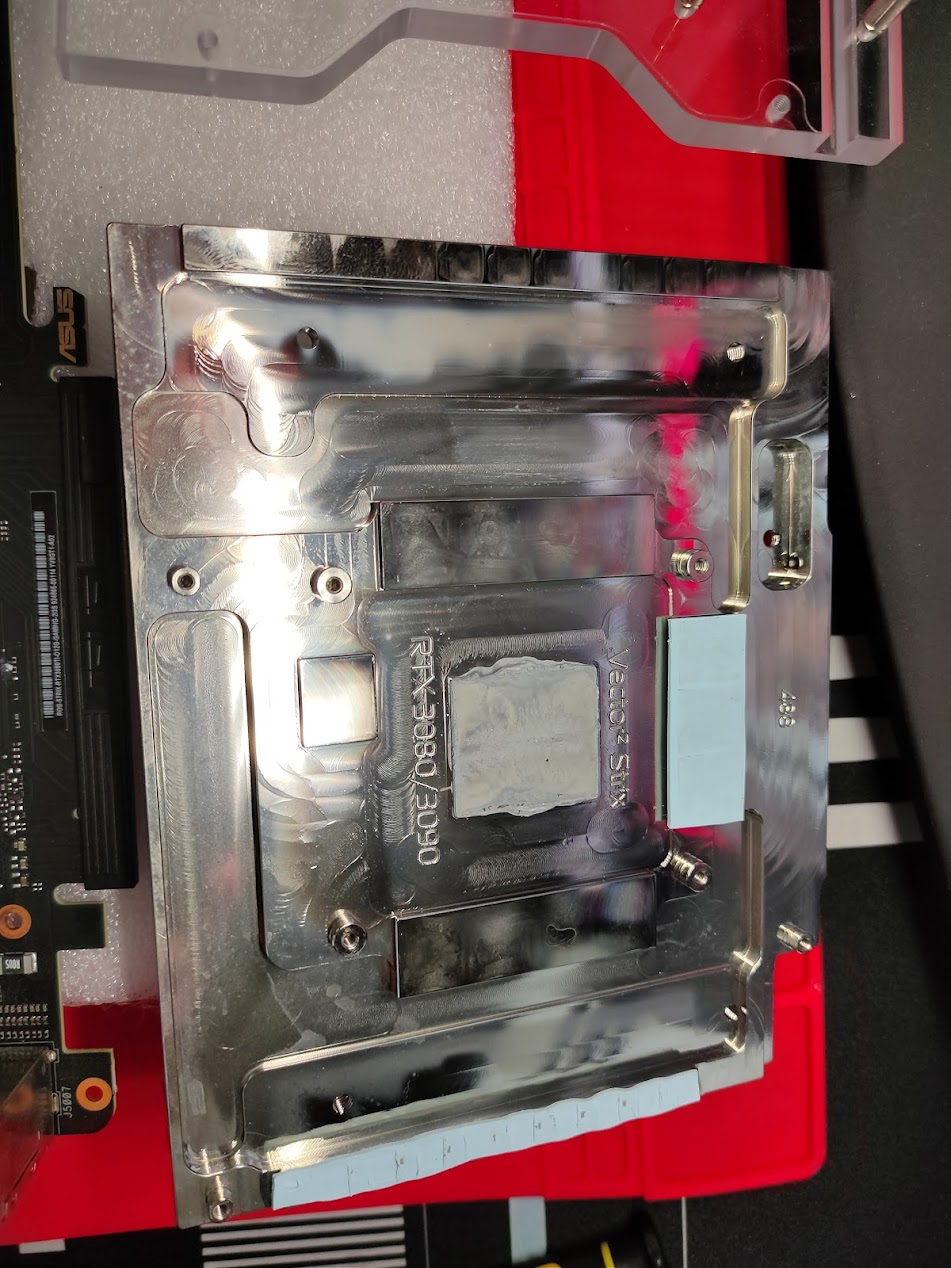

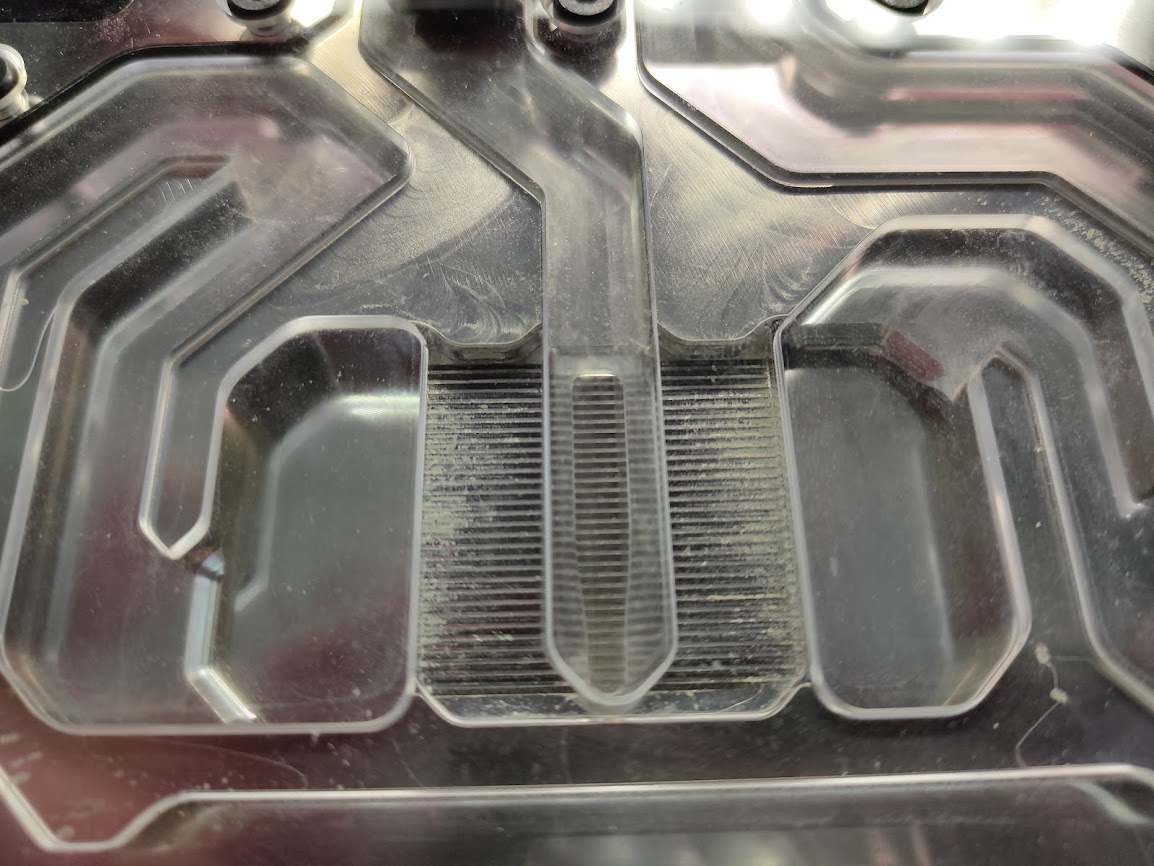

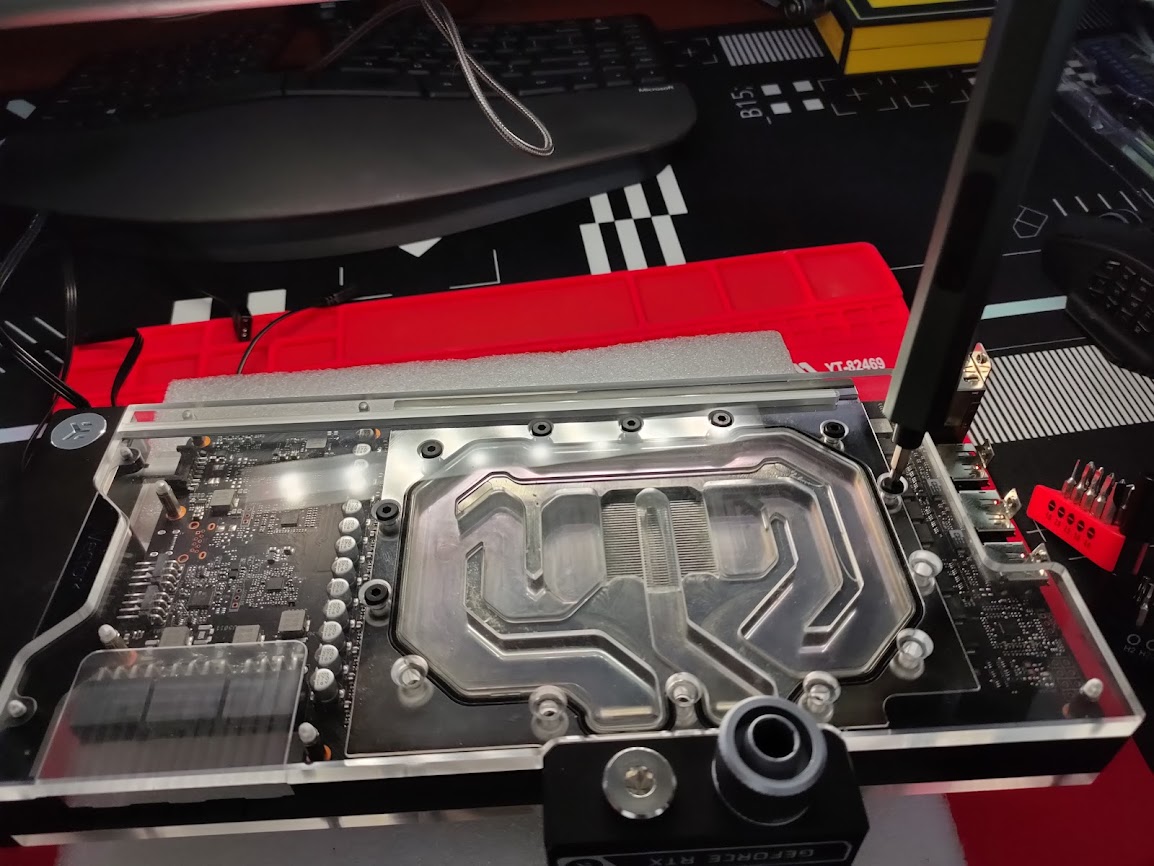

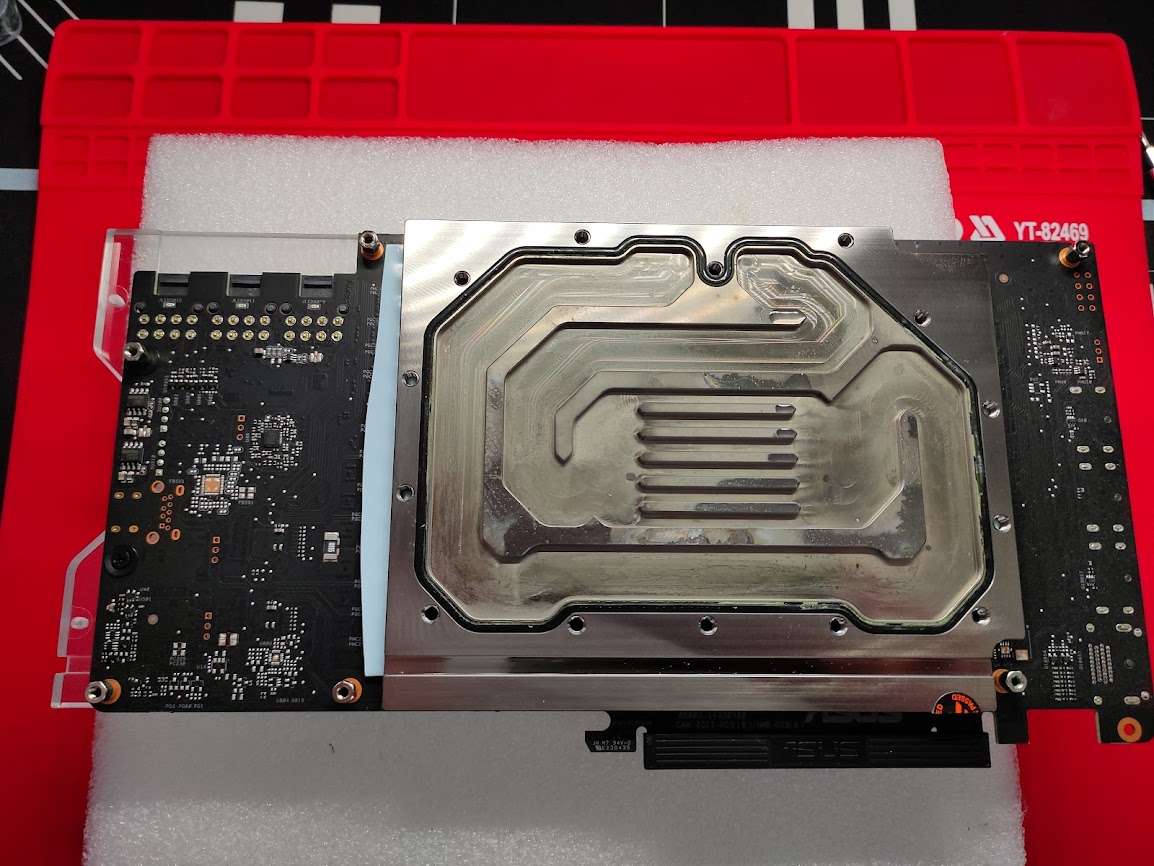

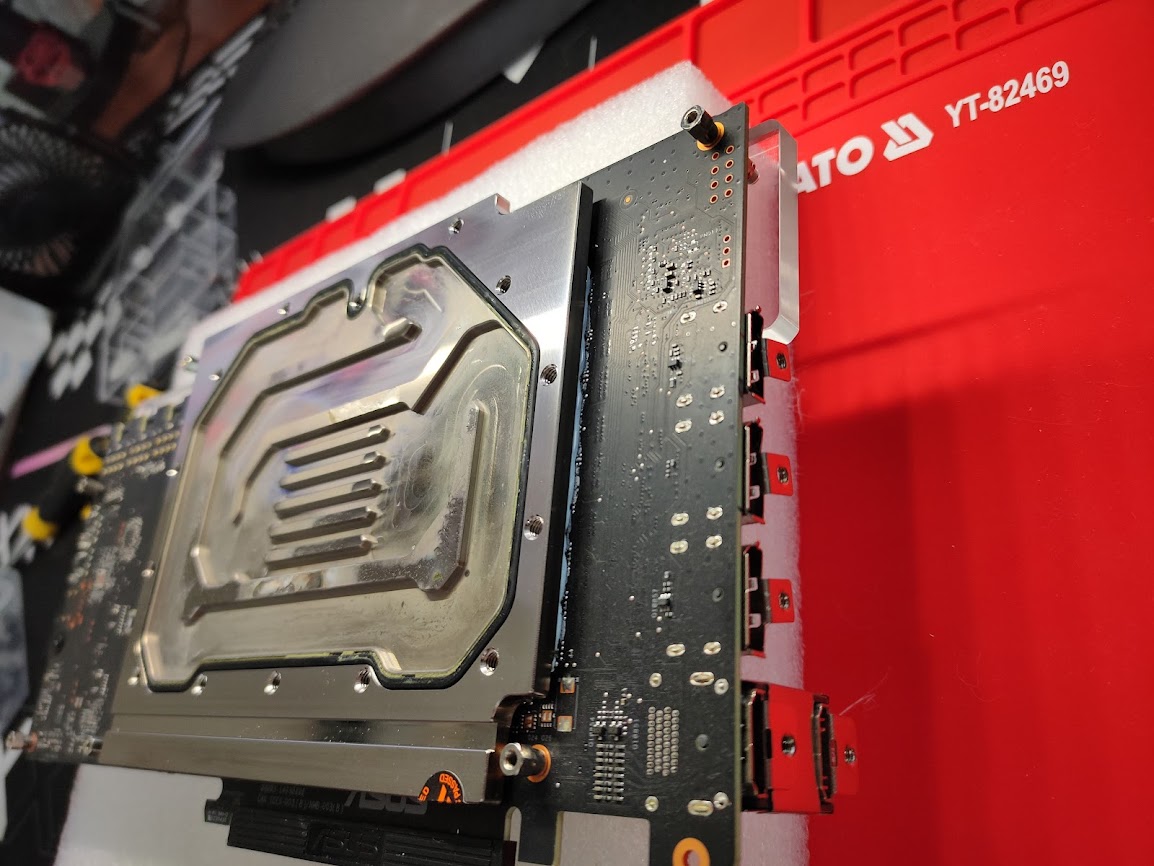

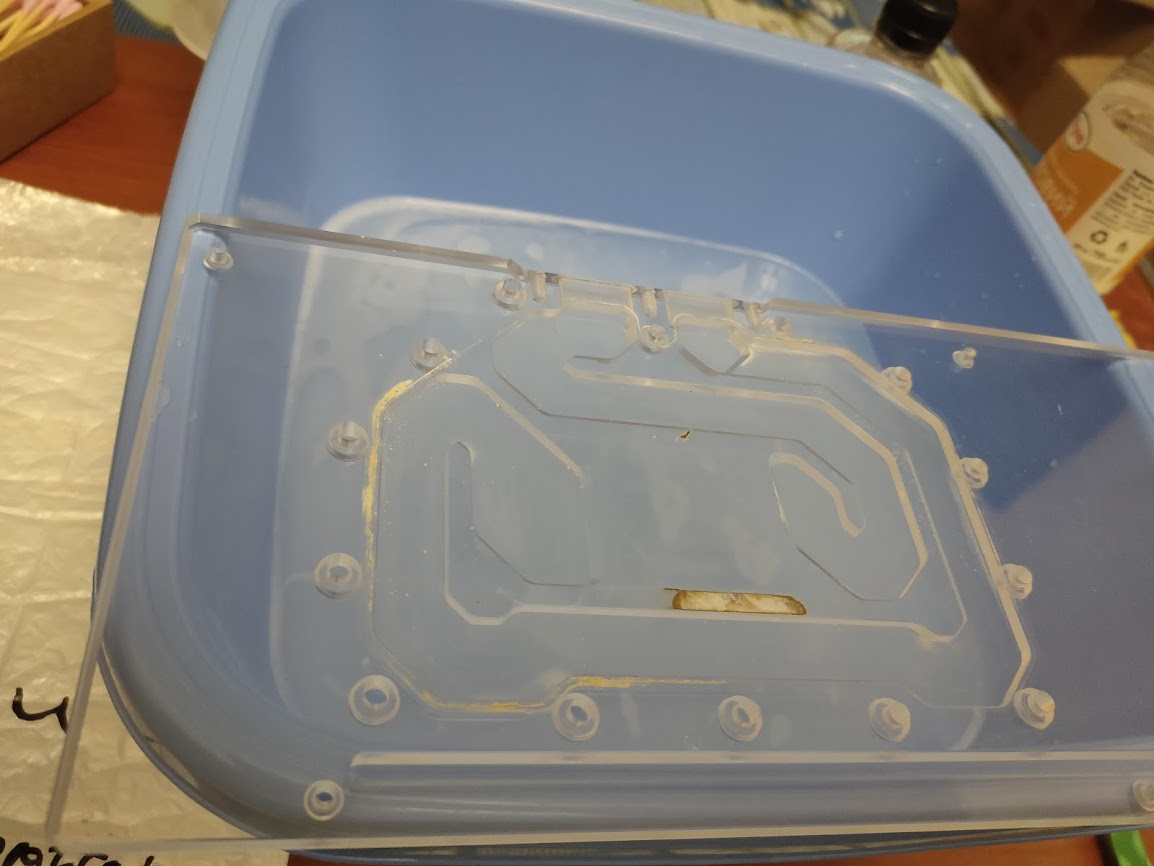

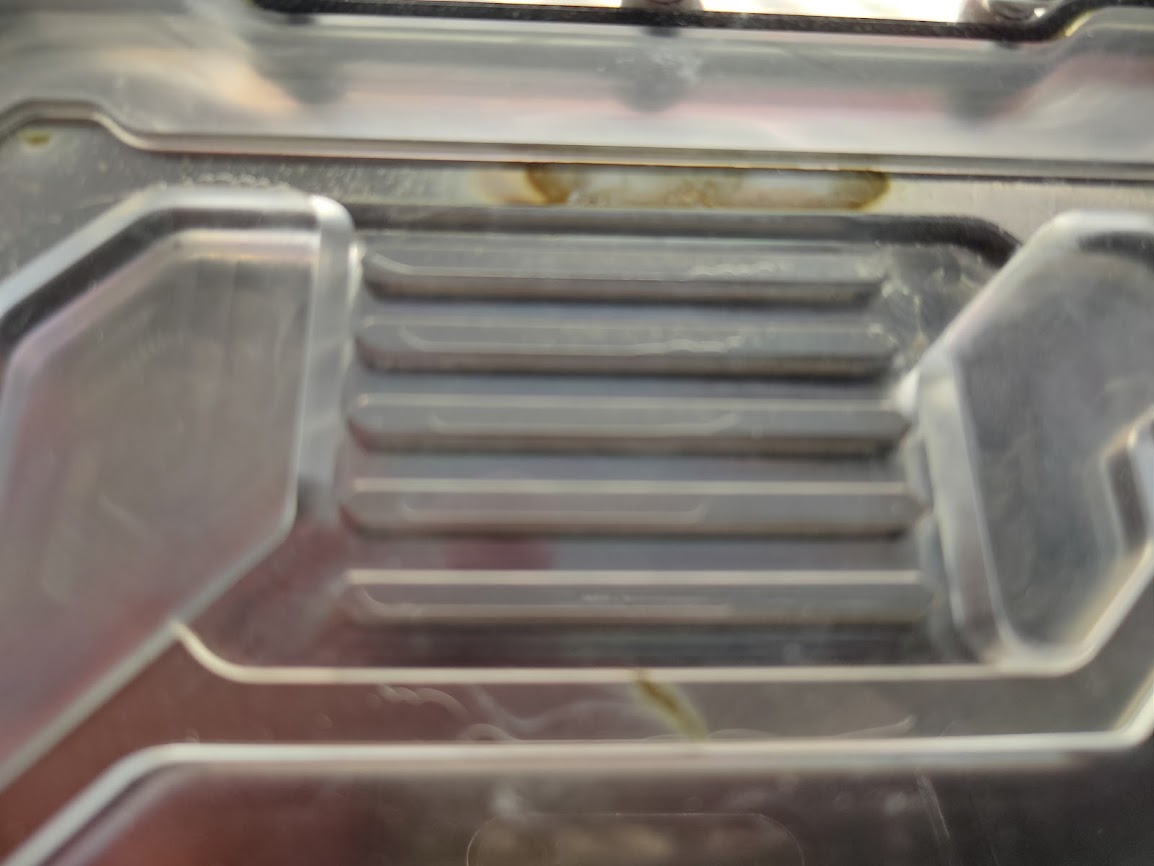

- Починаю процес приведення до ладу GPU. Водоблоки мають видимі забруднення: наліт холодоагенту з боку рідинного контуру, сліди термоінтерфейсу з боку GPU. Завдання - вичистити і нанести новий термоінтерфейс.

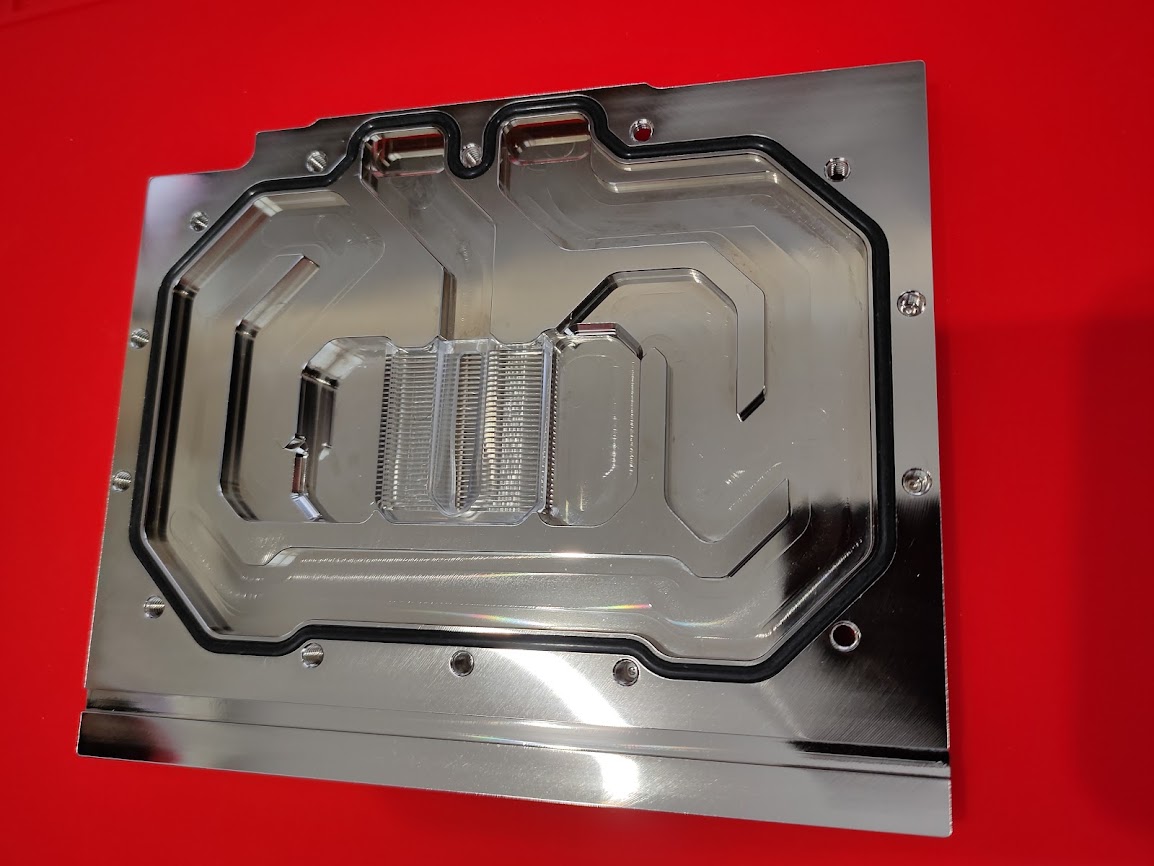

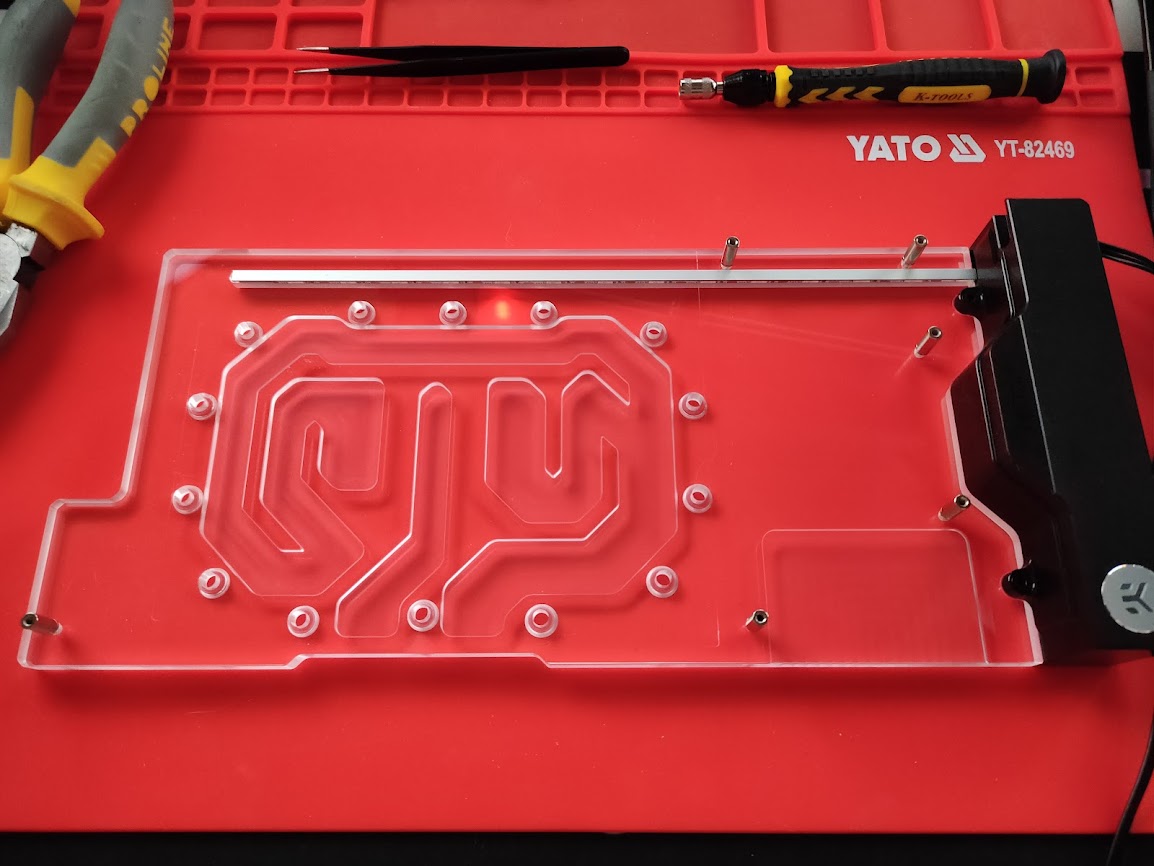

Знімаю і розбираю водоблоки EK,

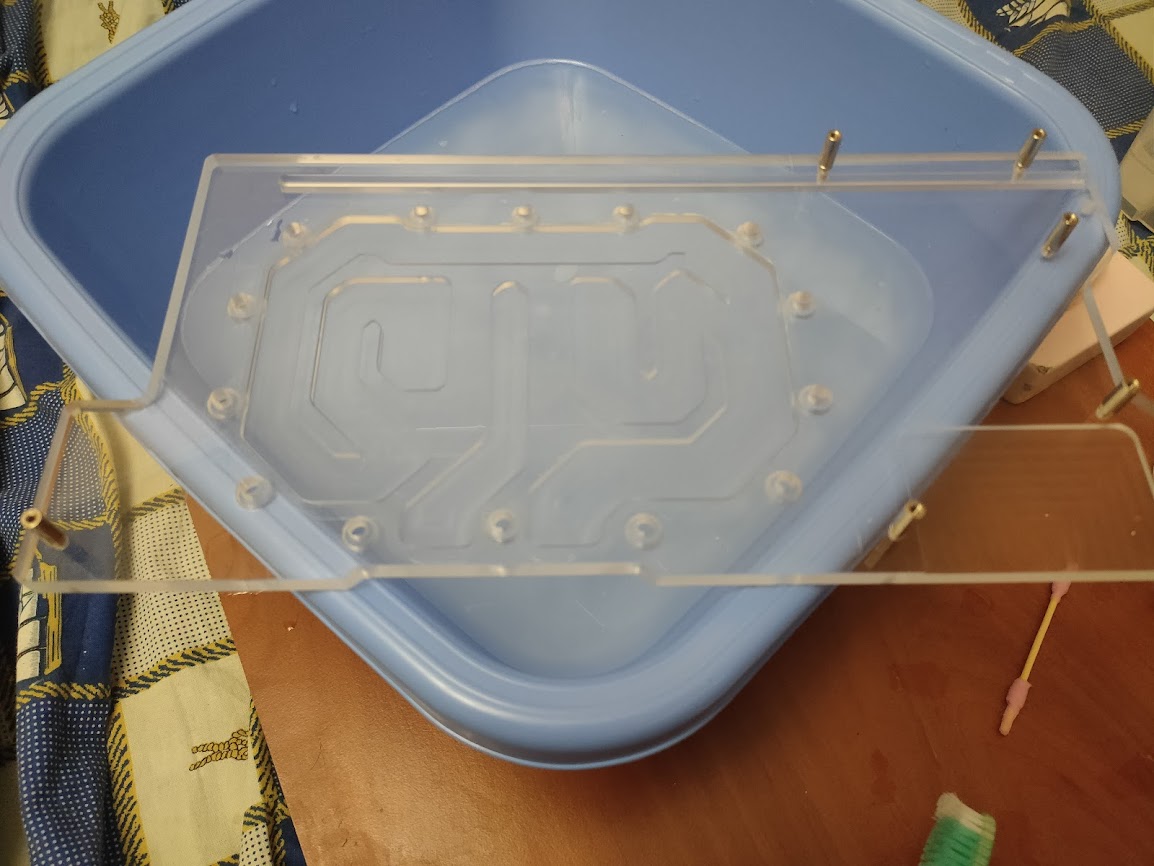

мию в дистильваній воді з милом і зубною щіткою, протираю безворсовими серветками, кладу сушитися.

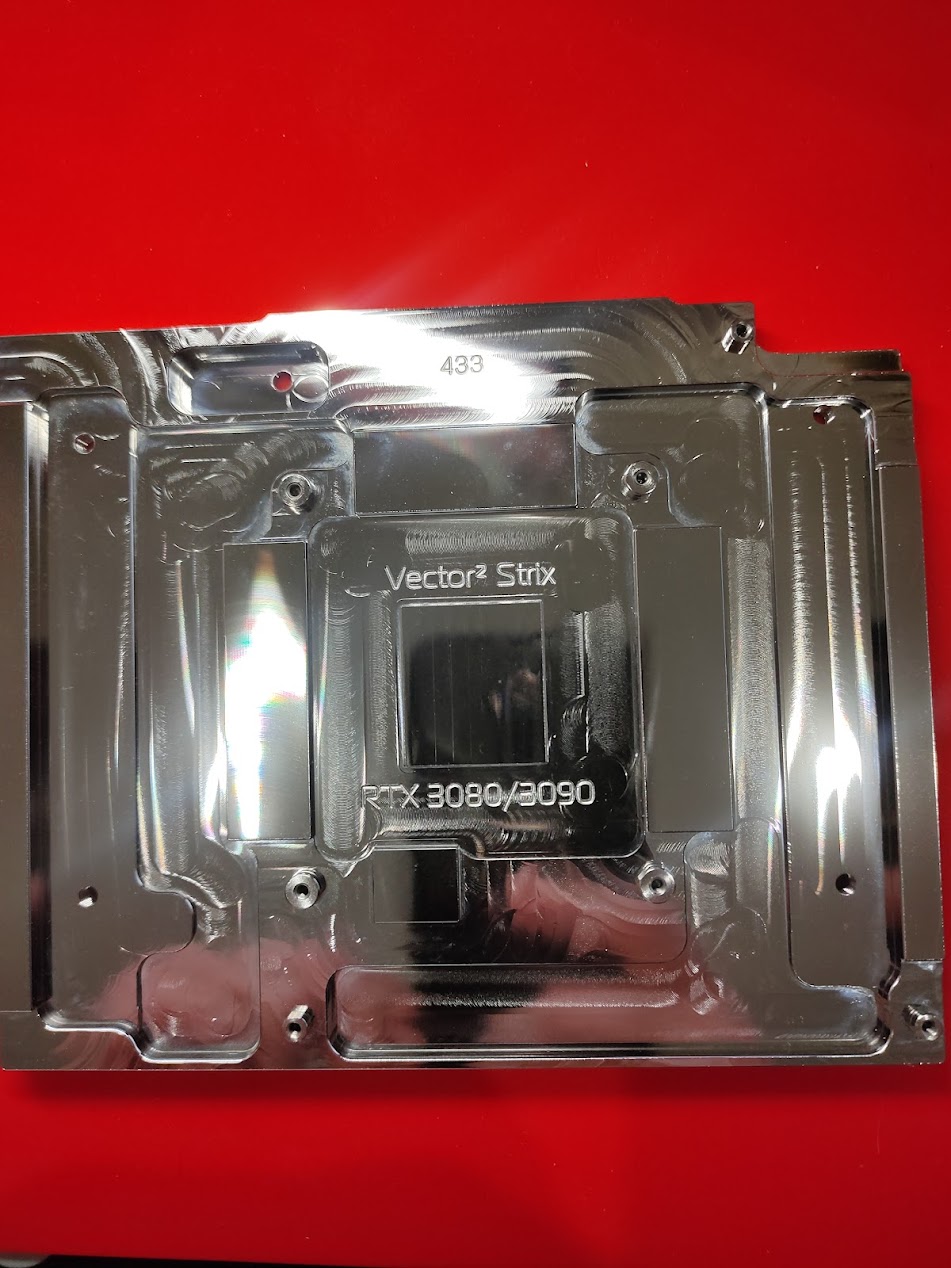

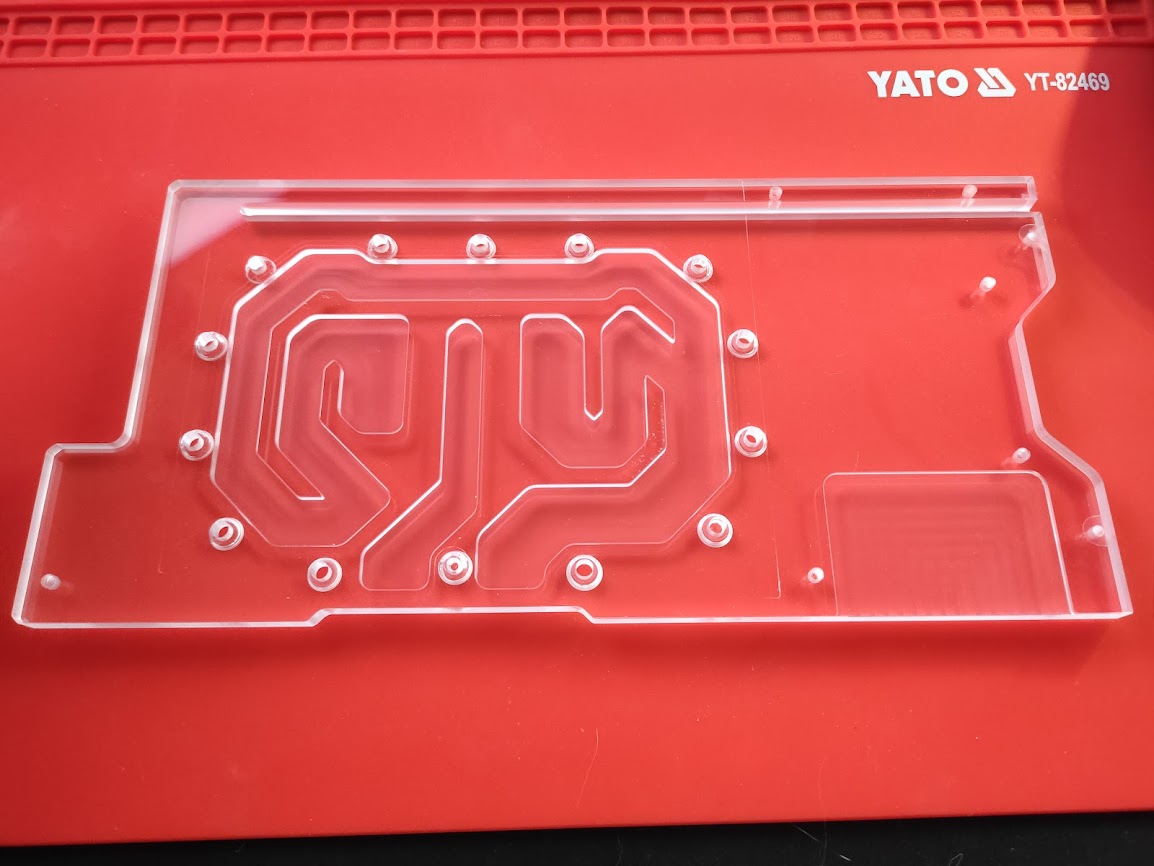

Які чистенькі))

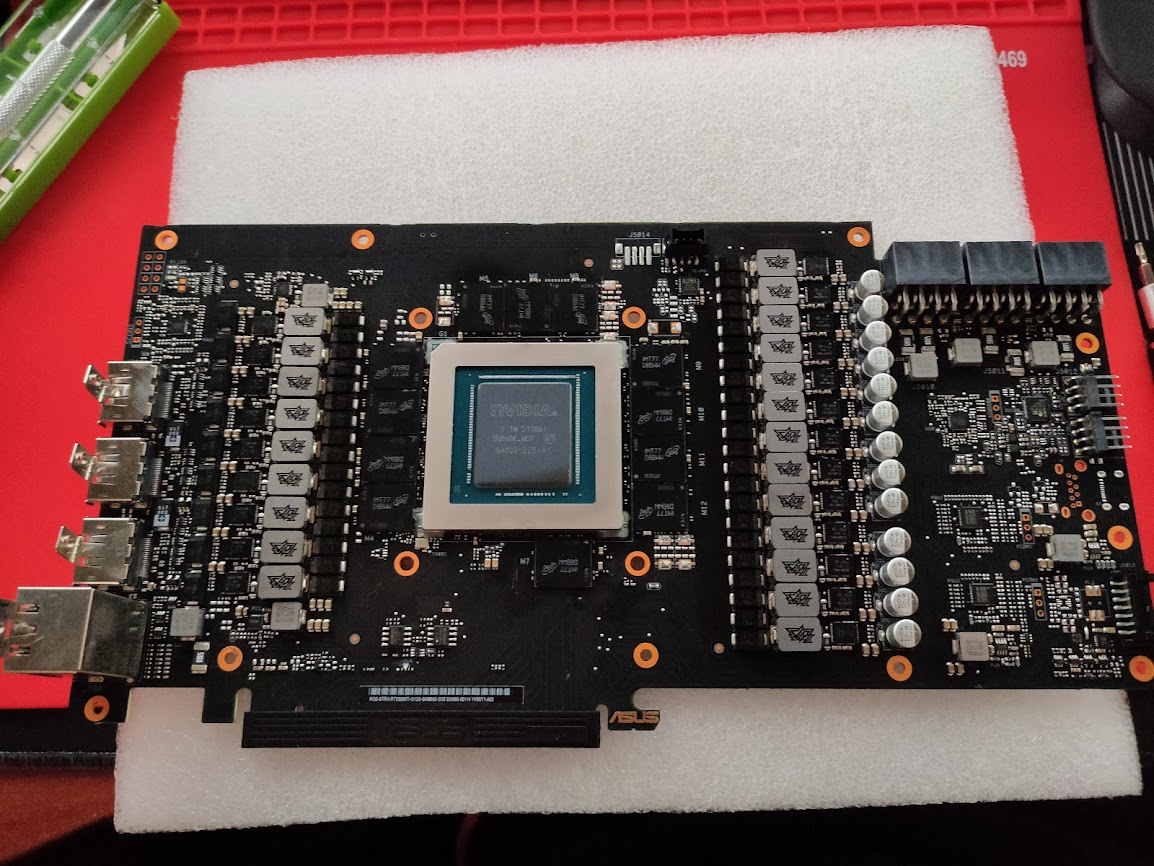

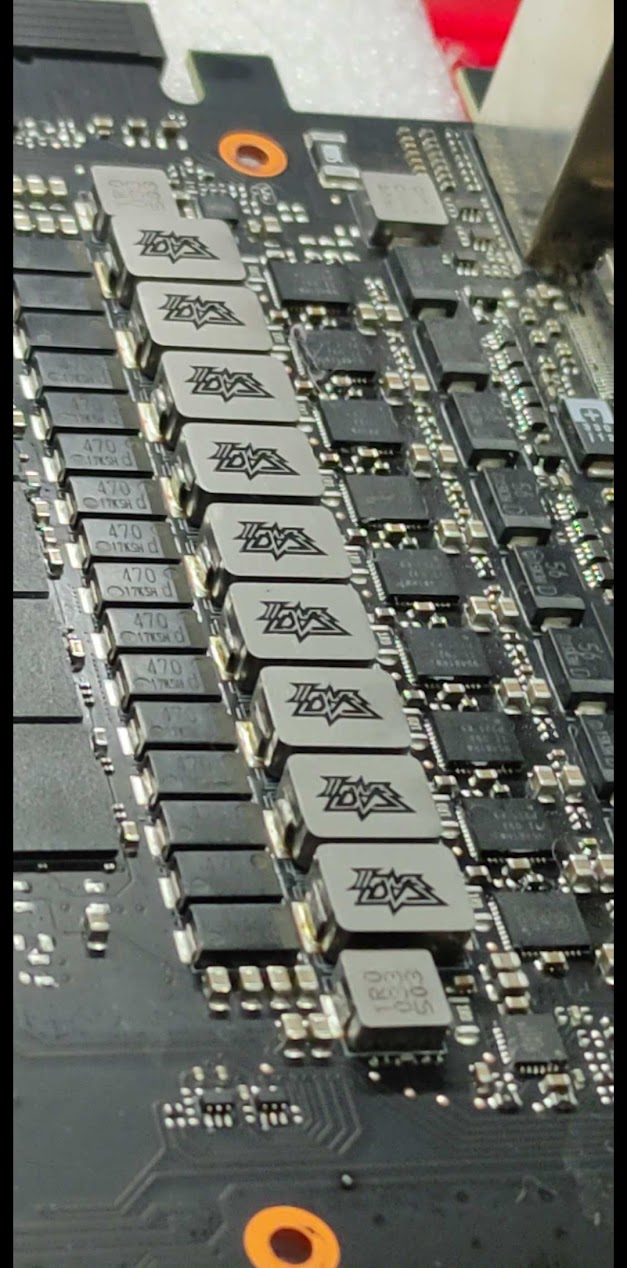

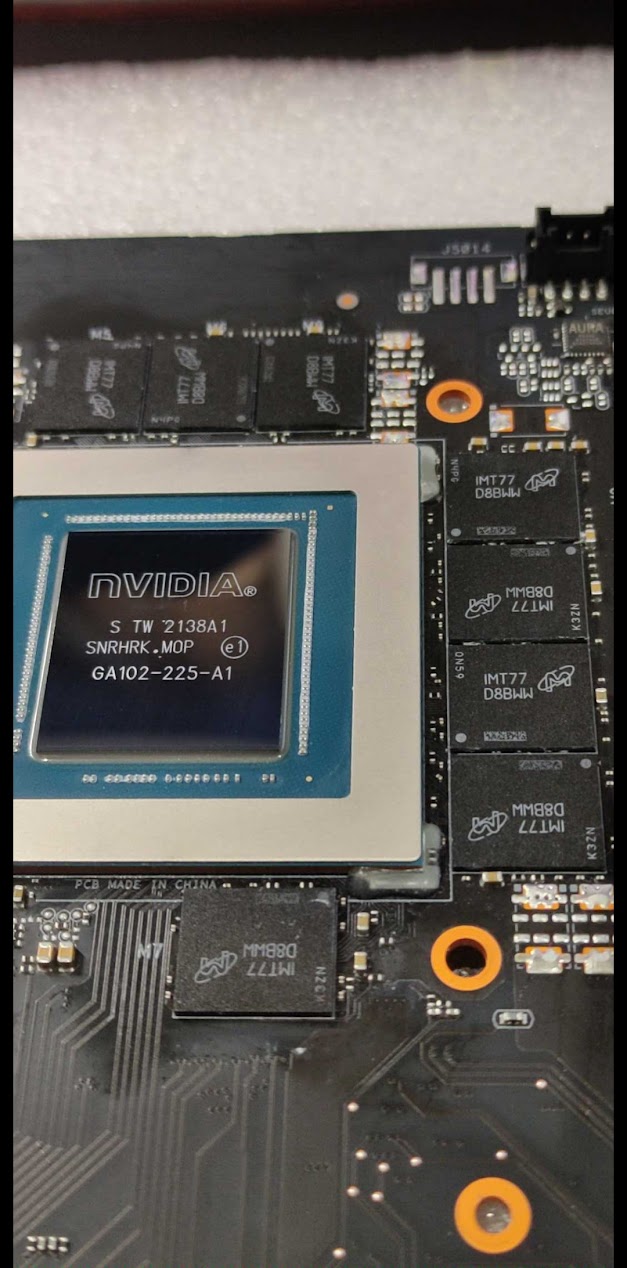

Плату GPU чищу від старих прокладок і термопасти ізопропиловим спиртом, паличками і серветками.
Теж чистенькі)

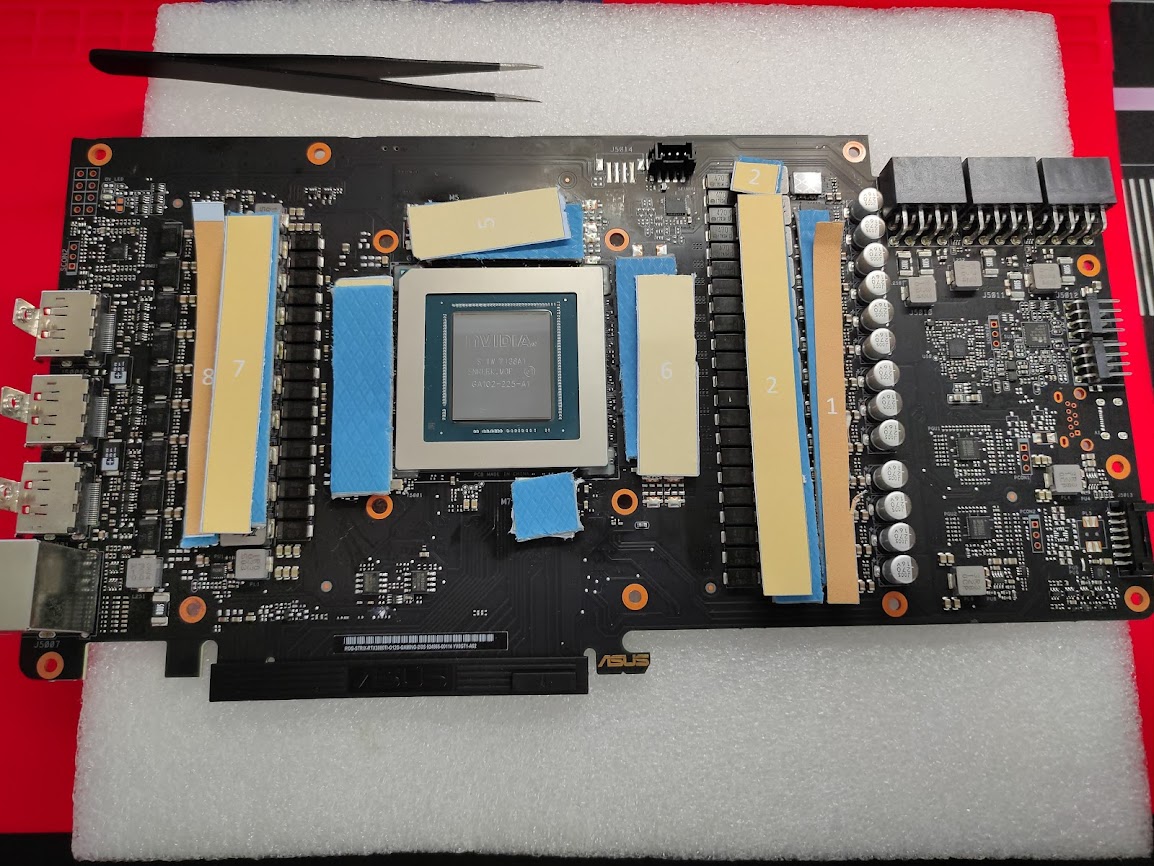

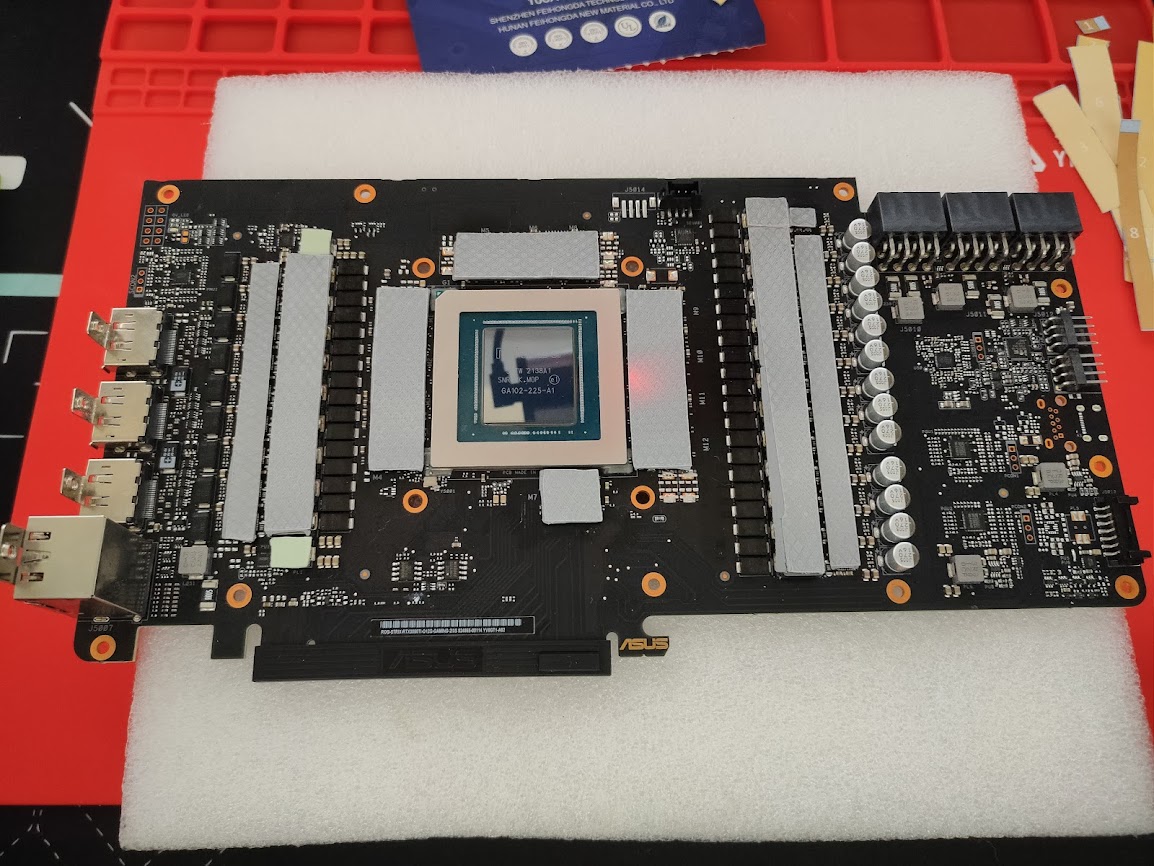

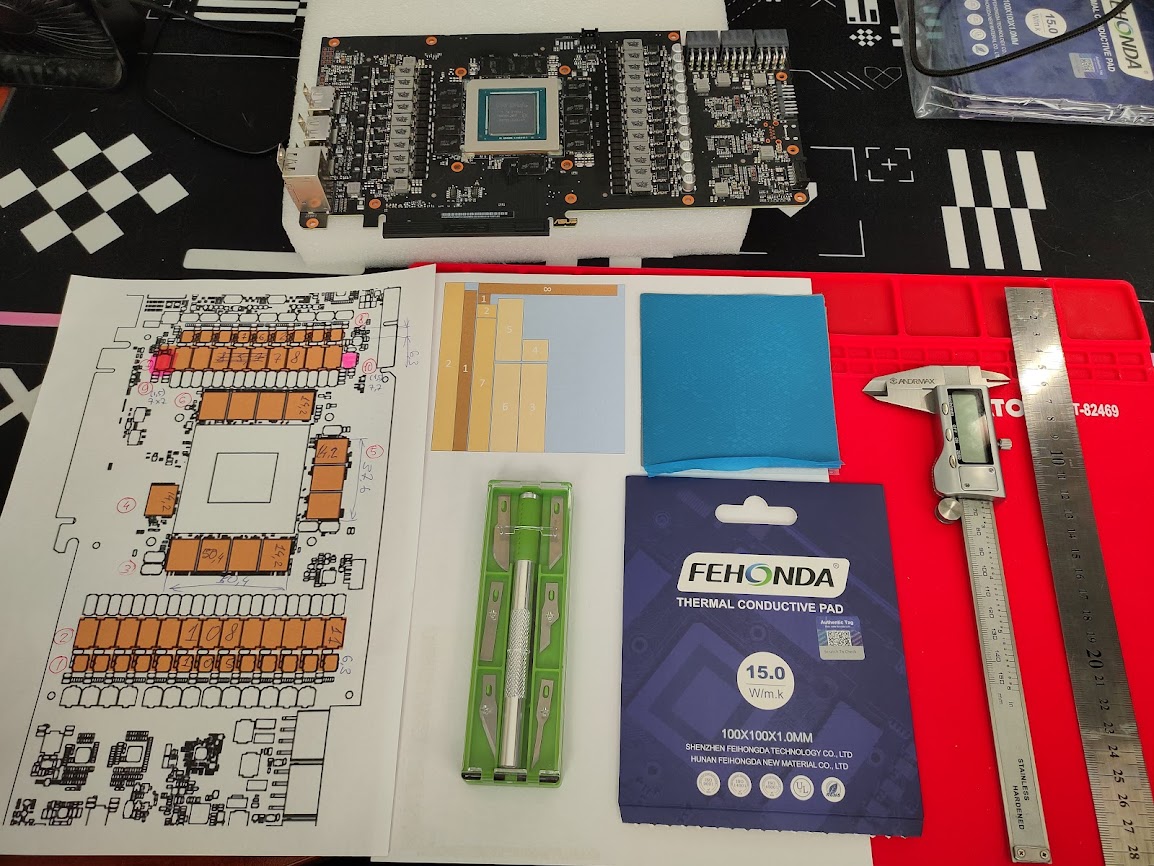

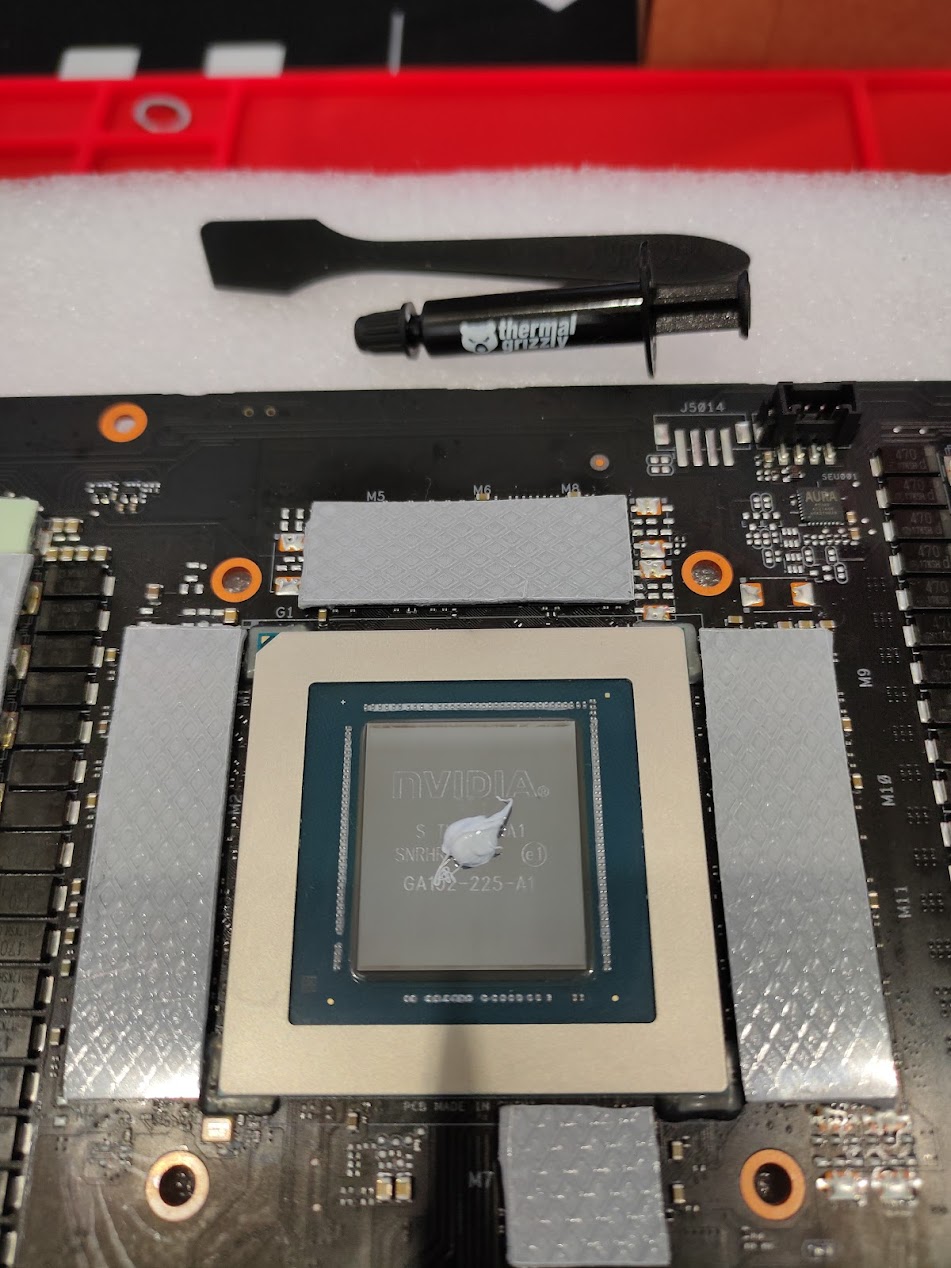

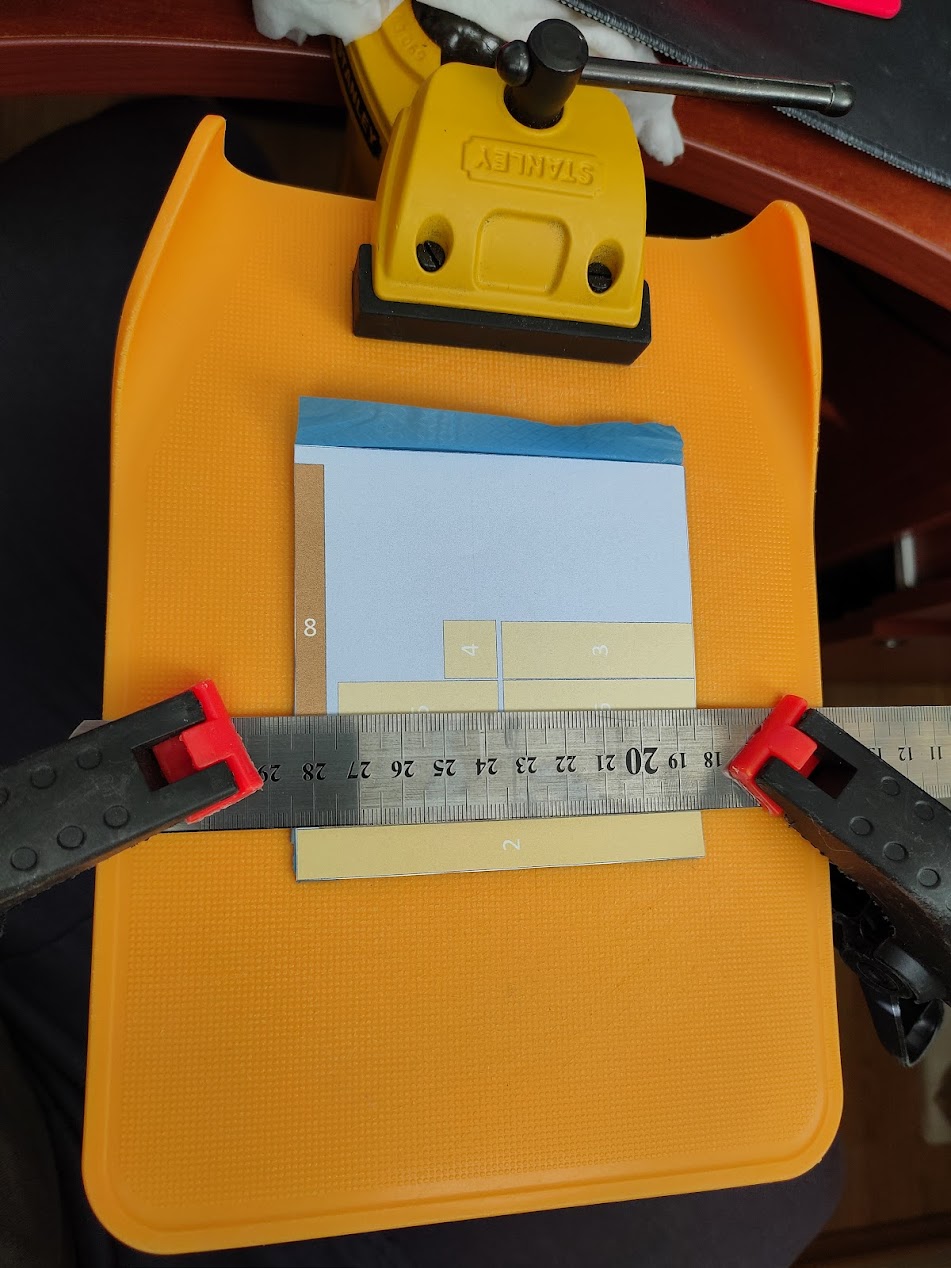

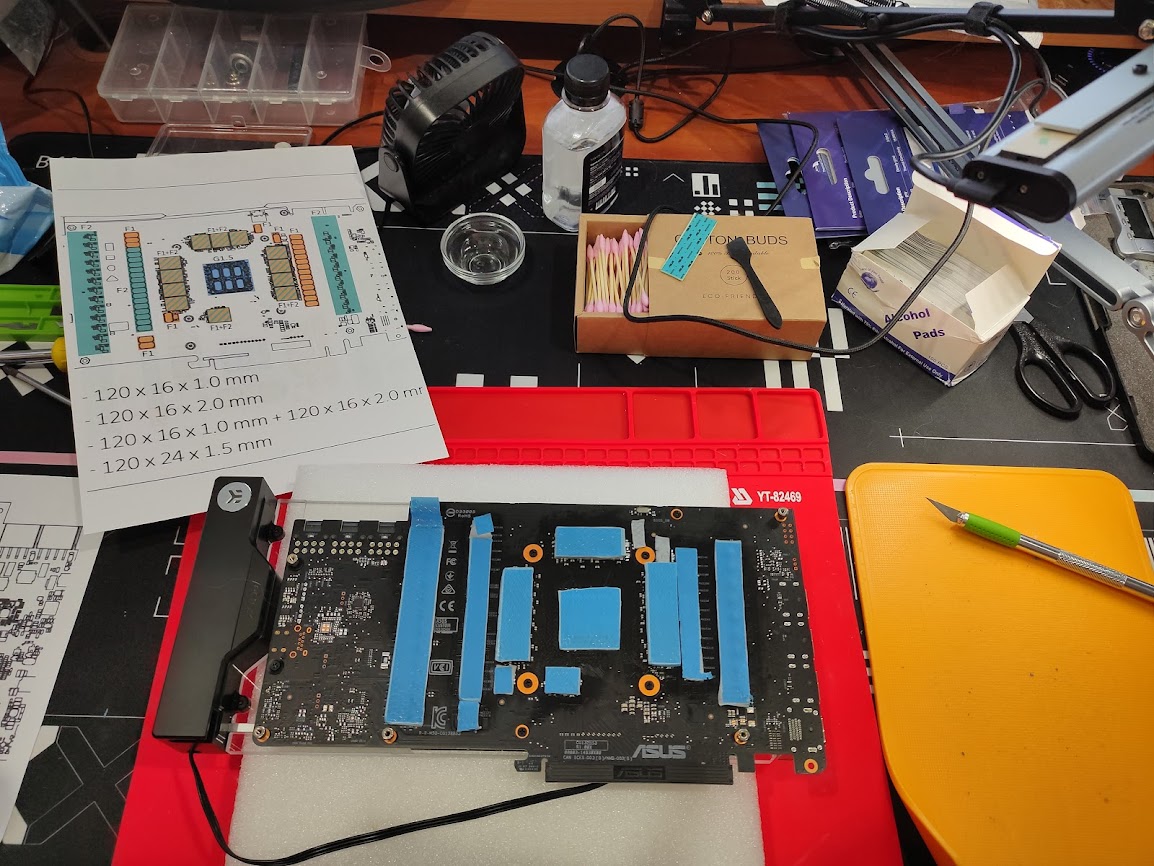

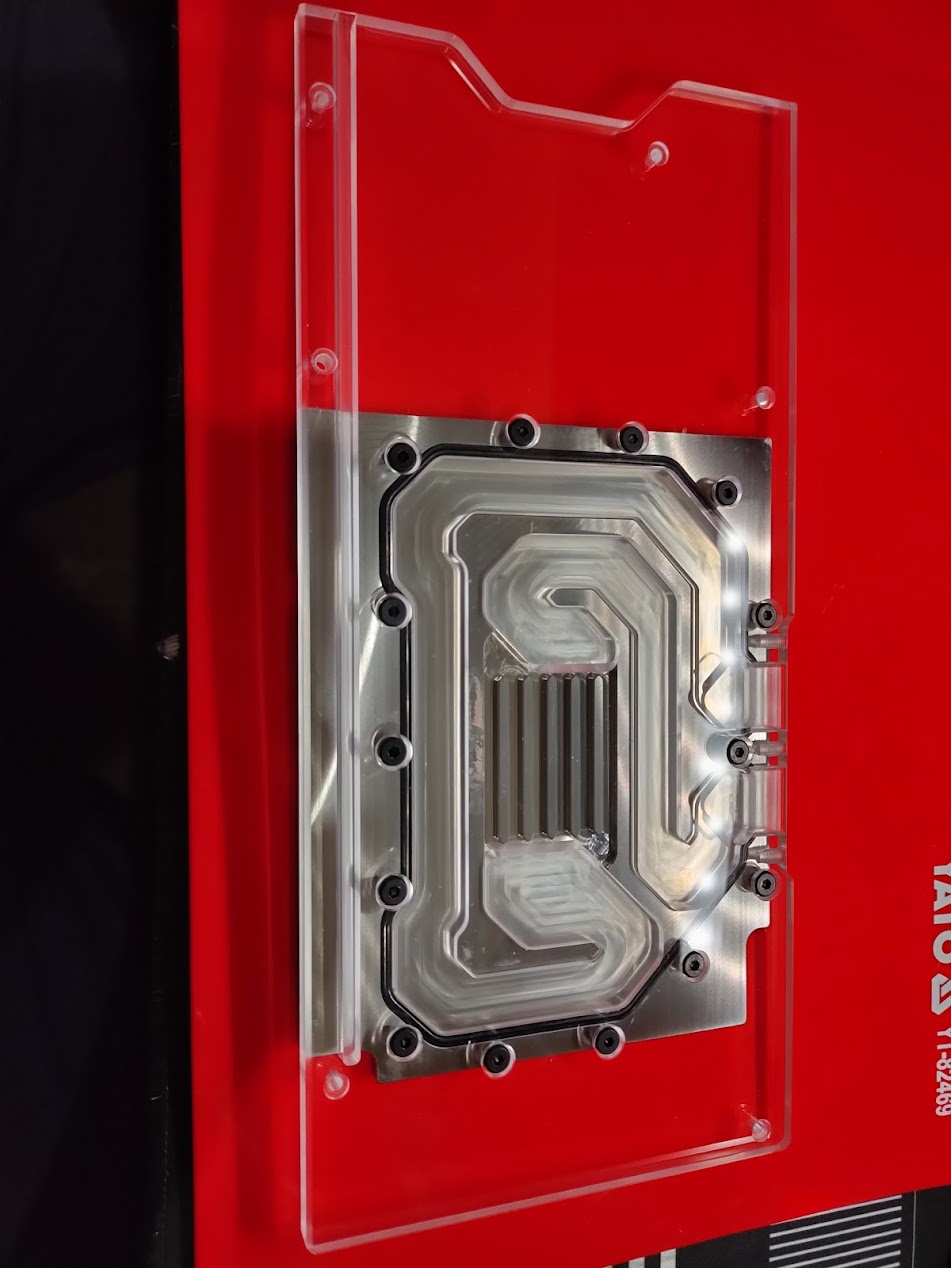

Всі елементи почищені, збираю, починаючи з термопрокладок. Це окрема історія, вимагає інтенсивного паління мануалів і схем нанесення. Друкую схеми для обох сторін плати, розробляю і видруковую шаблони, готую робоче місце.

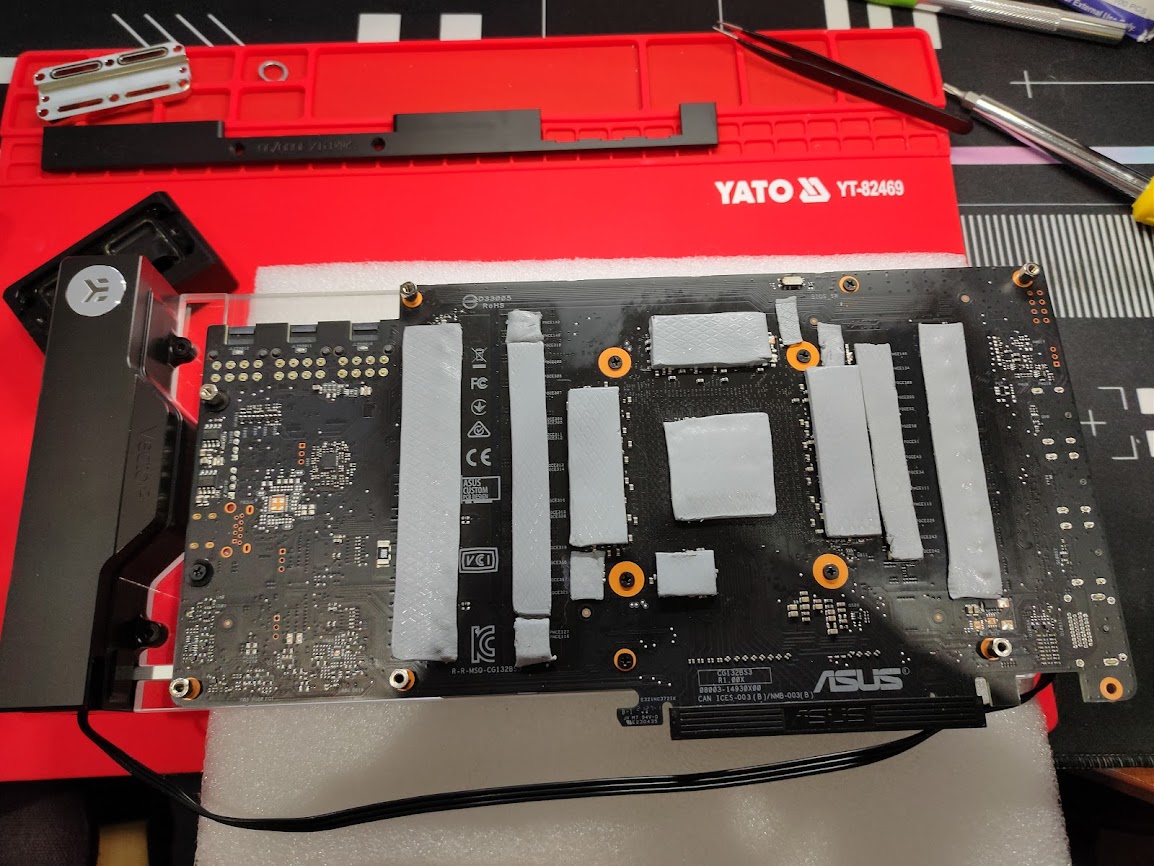

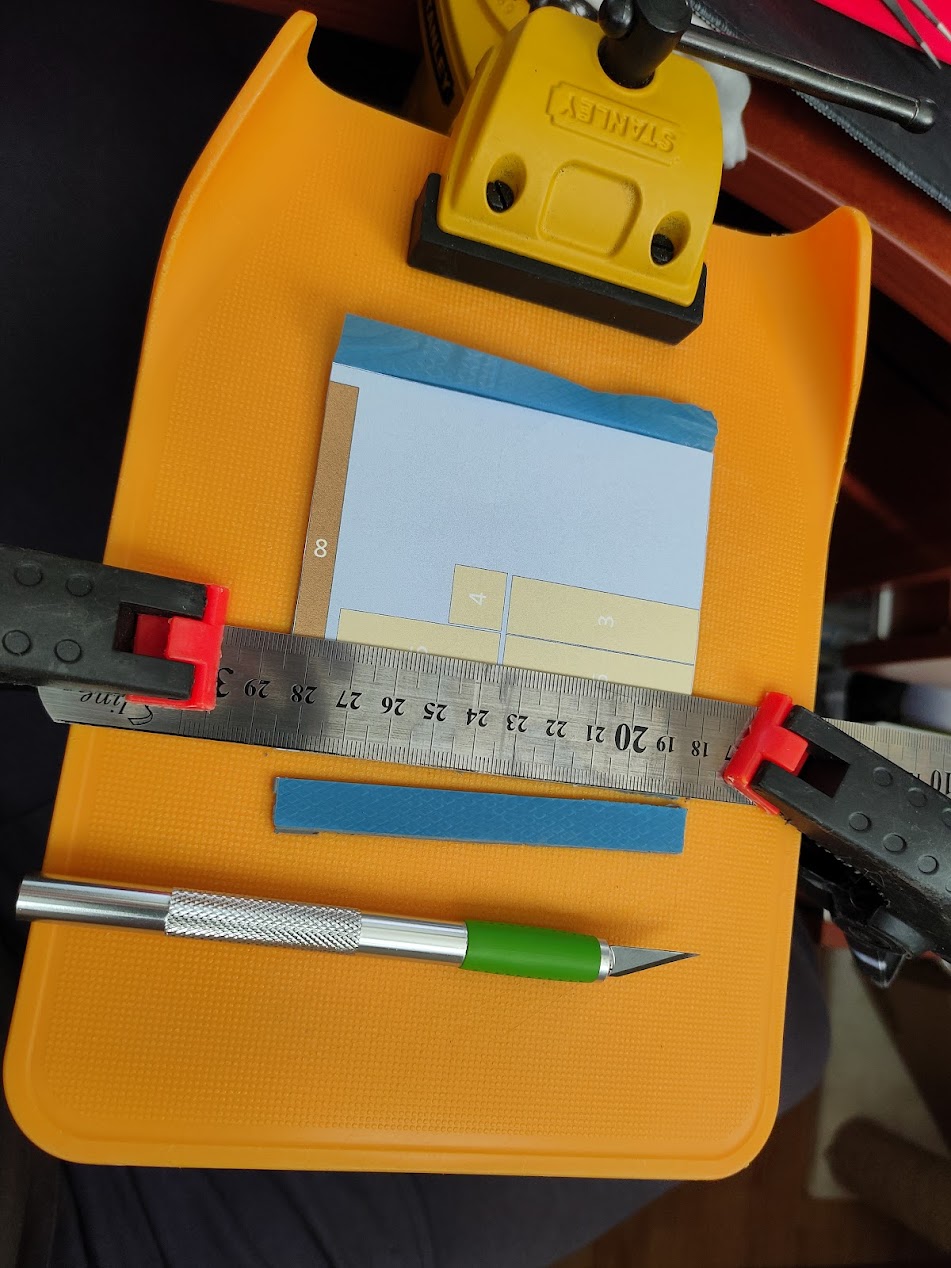

Вирізаю прокладки, розкладаю на платі, знімаю захист, монтую. Також наношу термопасту. Нормально з першого разу нанести (я хотів розмазати по поверхні) не вийшло, вона дуже густа і липка. Довелося зняти і нанести заново навхрест (фото не збереглось).

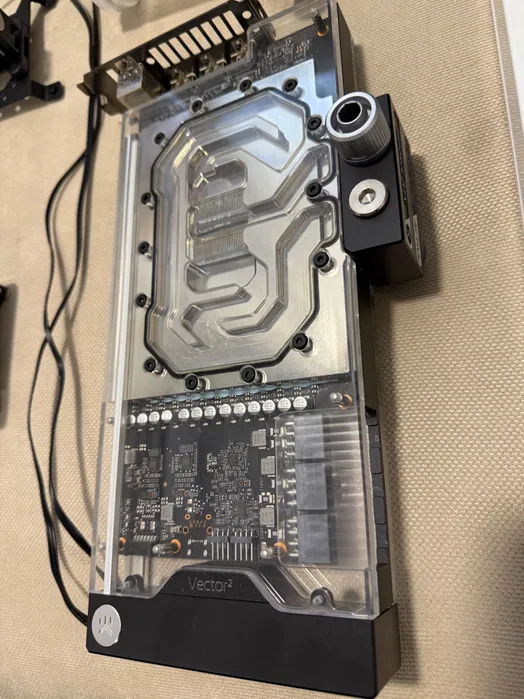

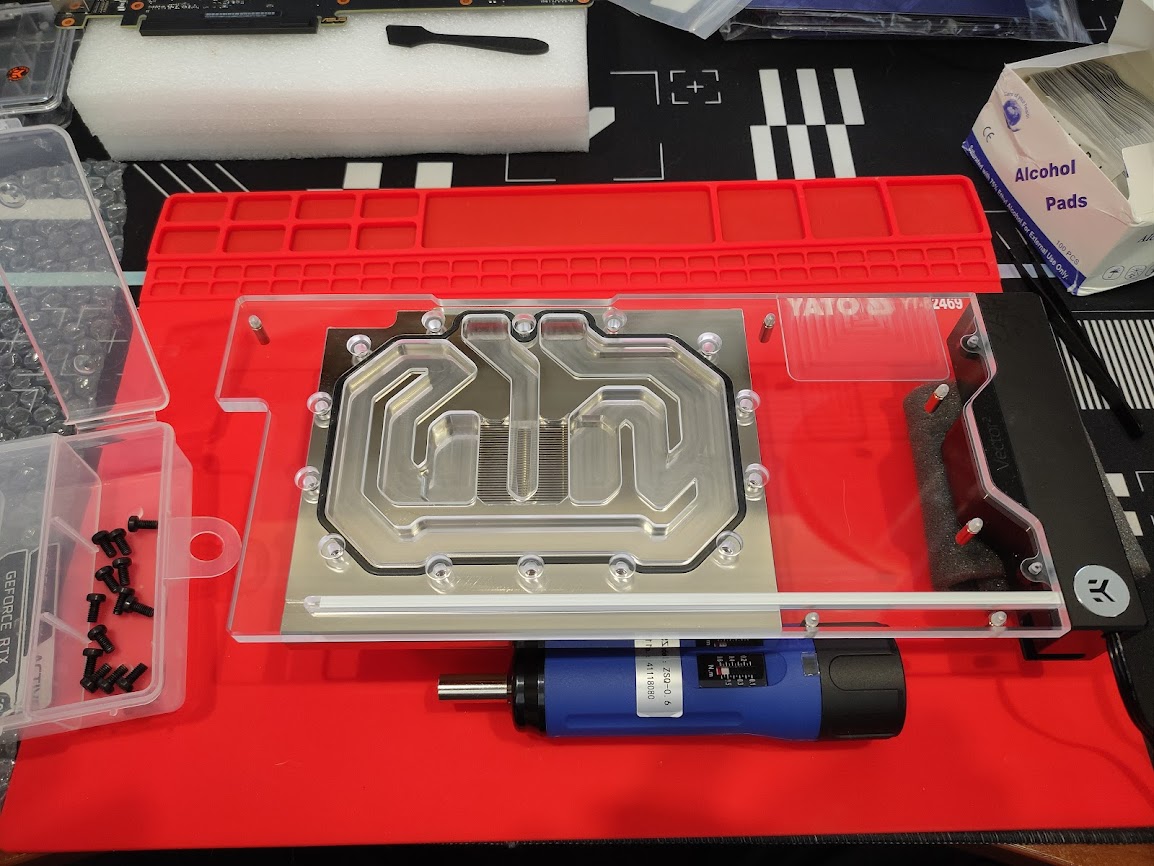

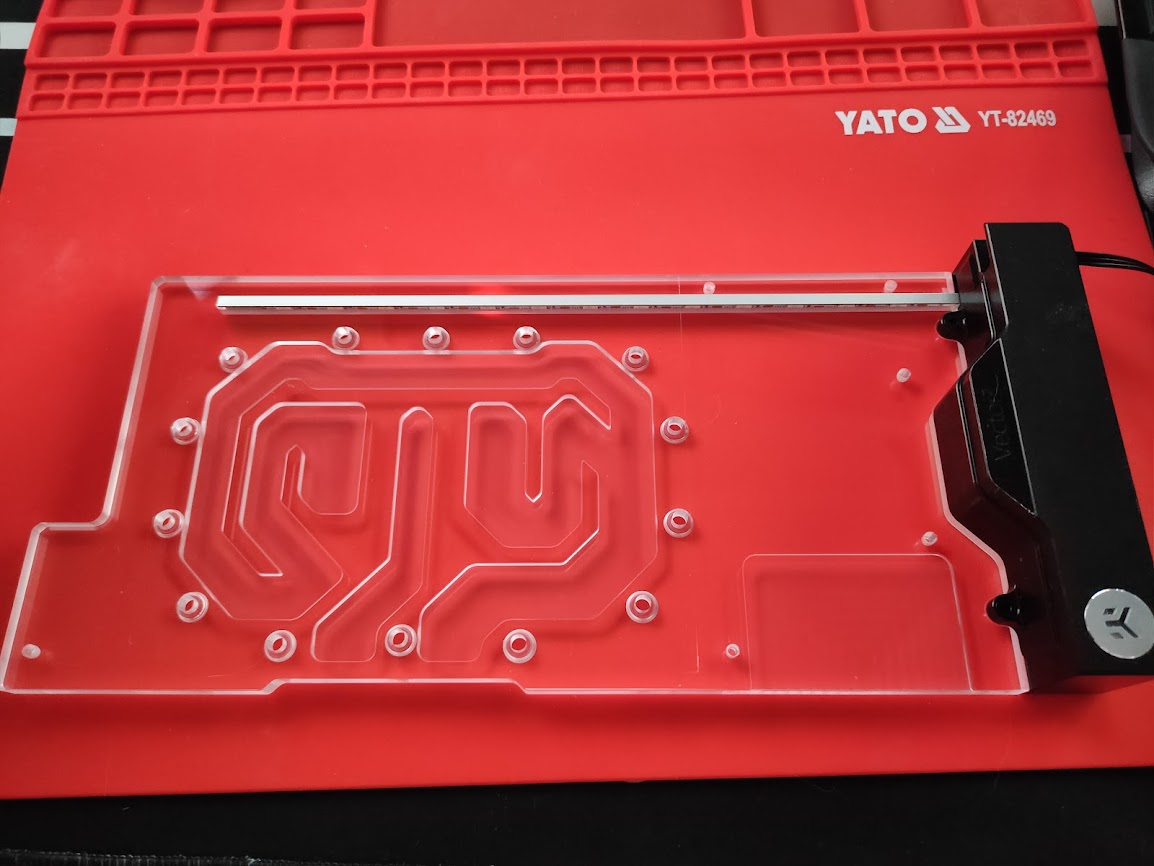

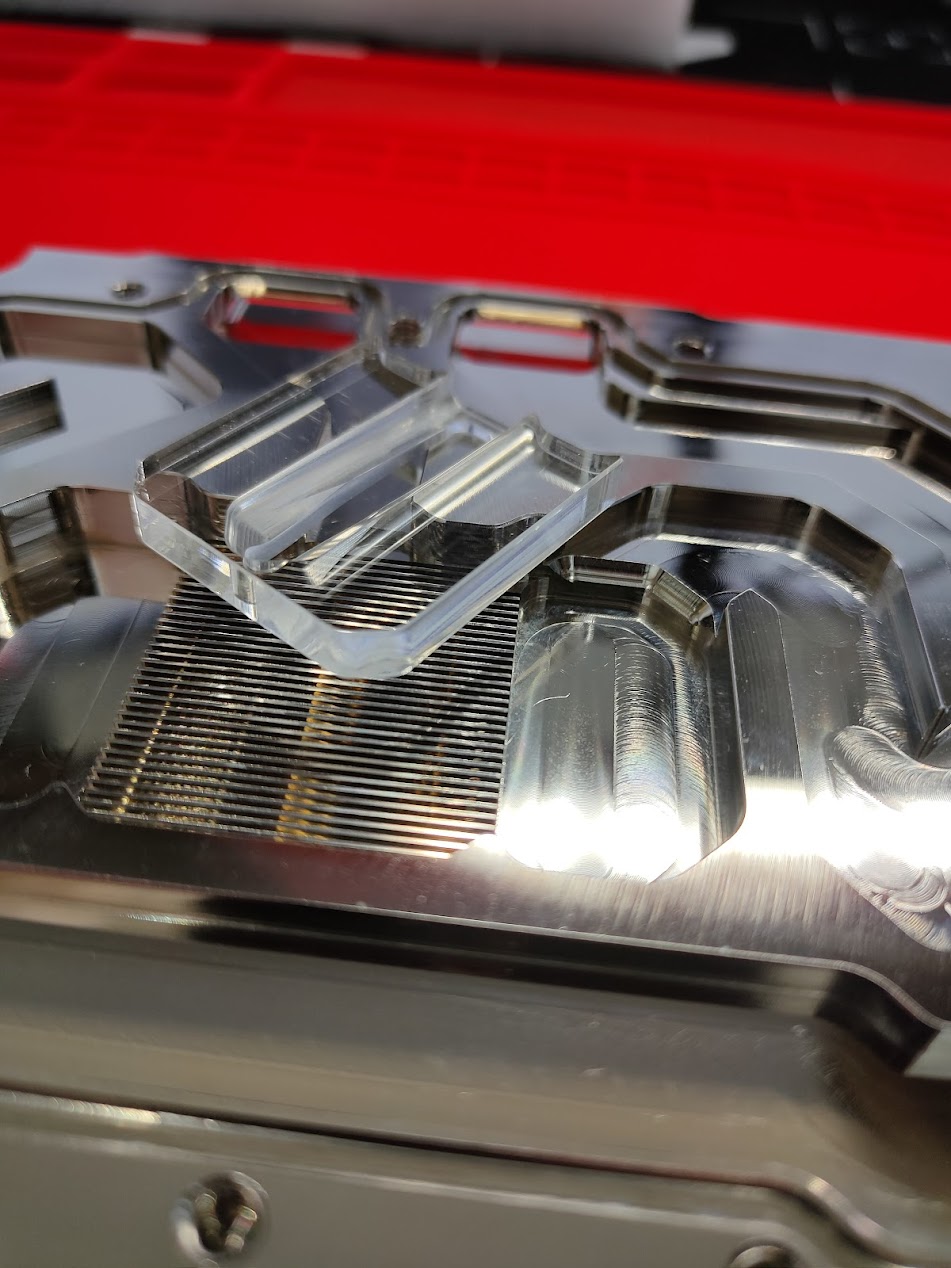

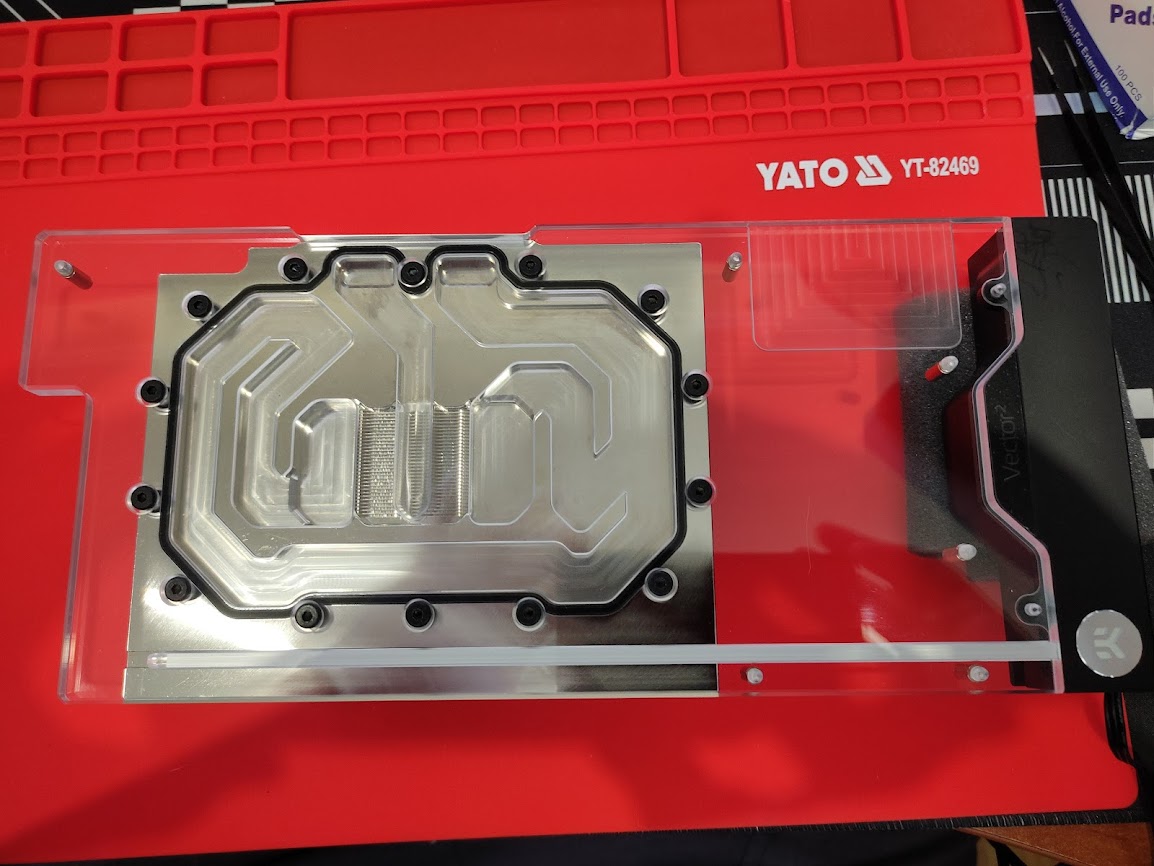

Починаю збирати все, спочатку з боку GPU.
Тепер можна монтувати прокладки під бекплейт. Ще раз виконую "прокладочну" процедуру. Після чого збираю бекплейт. Обидва водоблоки змонтовані.

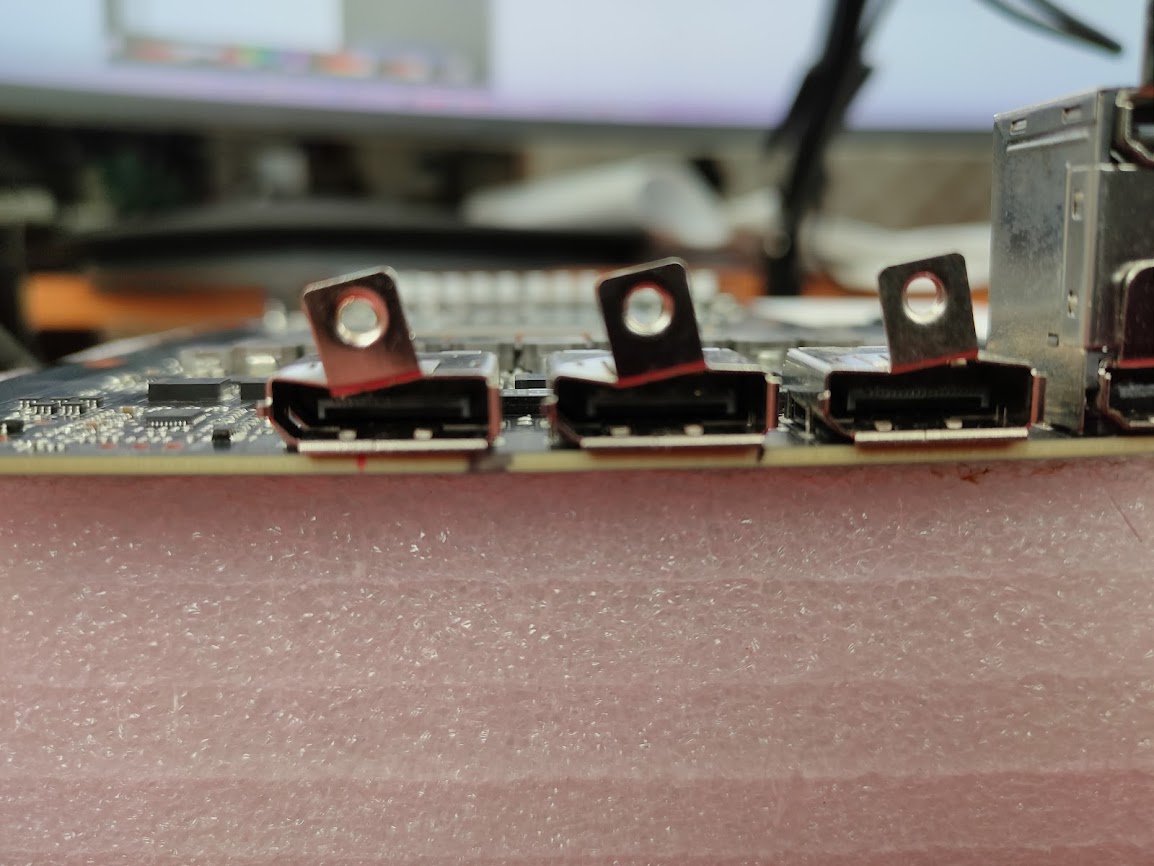

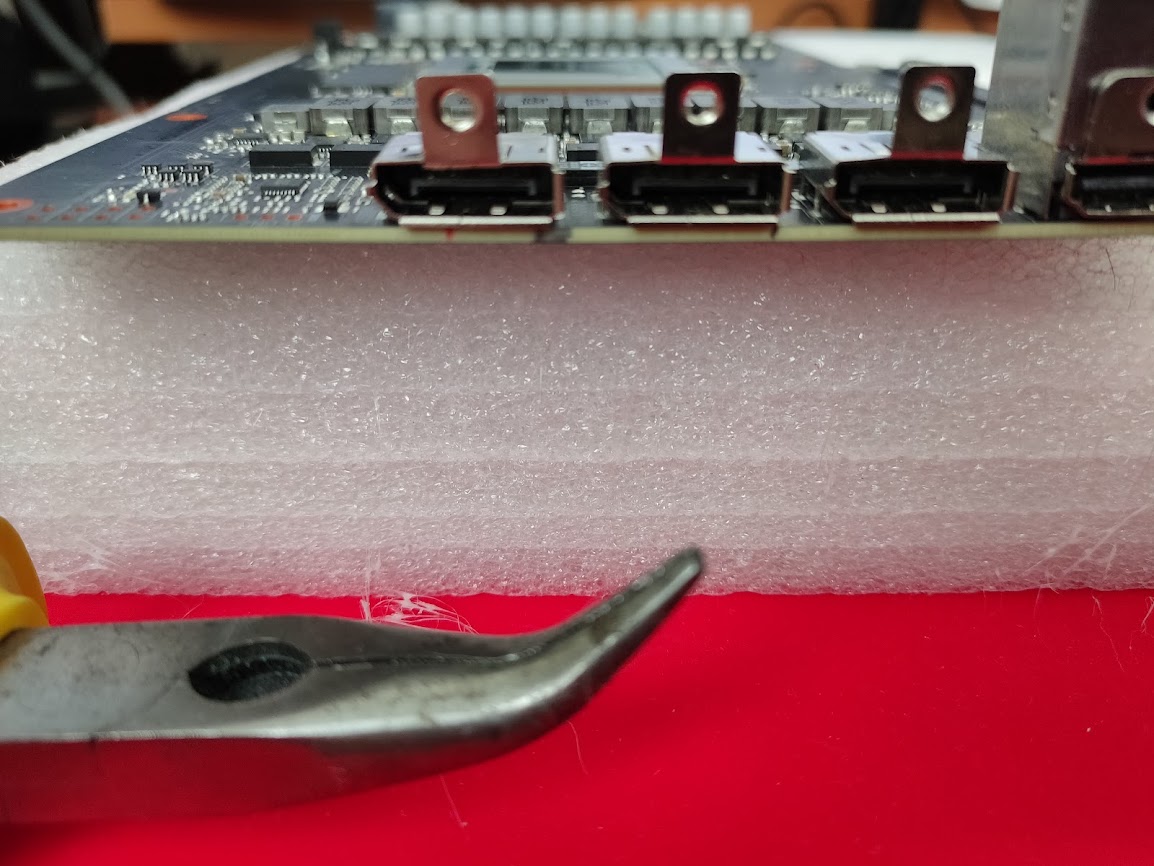

На цьому етапі виправляю деформацію портів DisplayPort. Оскільки карта в зборі з водоблоками важить 3.0 кг (виміряв на кухонних вагах), а корпуси портів тонесенькі, то власної ваги конструкції достатньо для деформації портів, якщо покласти карту на стіл і ІО-щиток відеокарти упреться в поверхню. Вирівнюю порти за допомогою вигнутих тонкогубців.

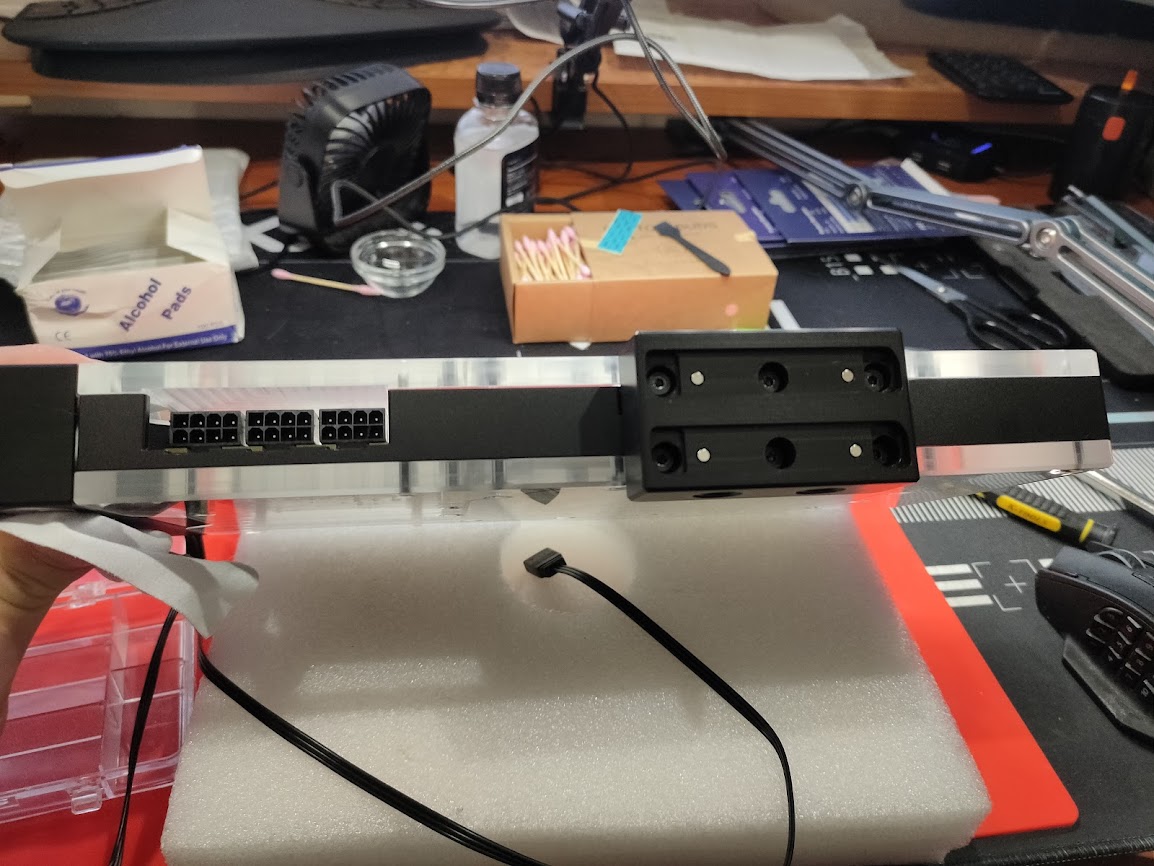

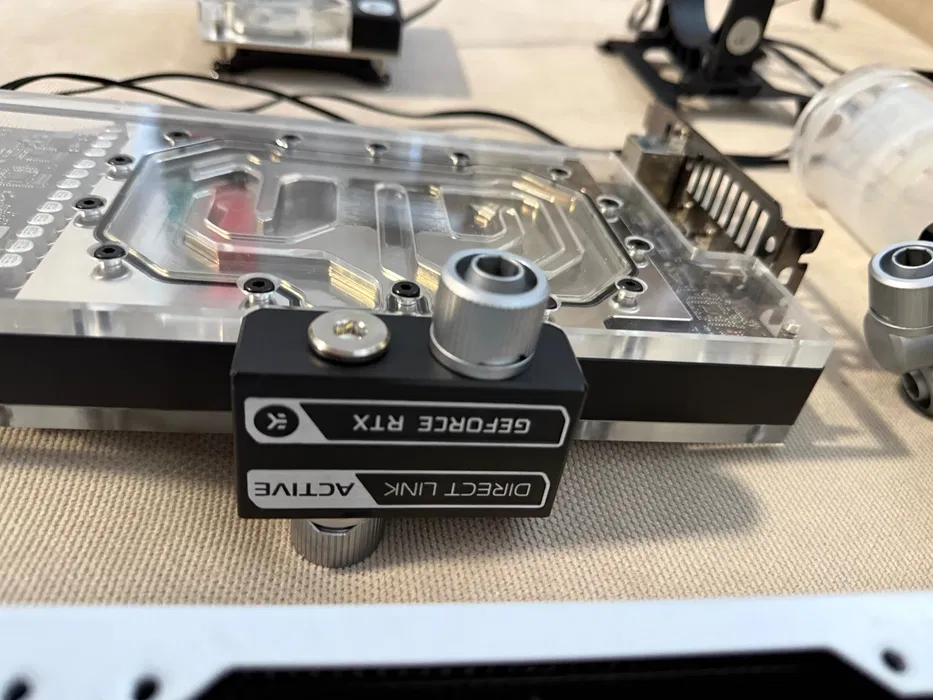

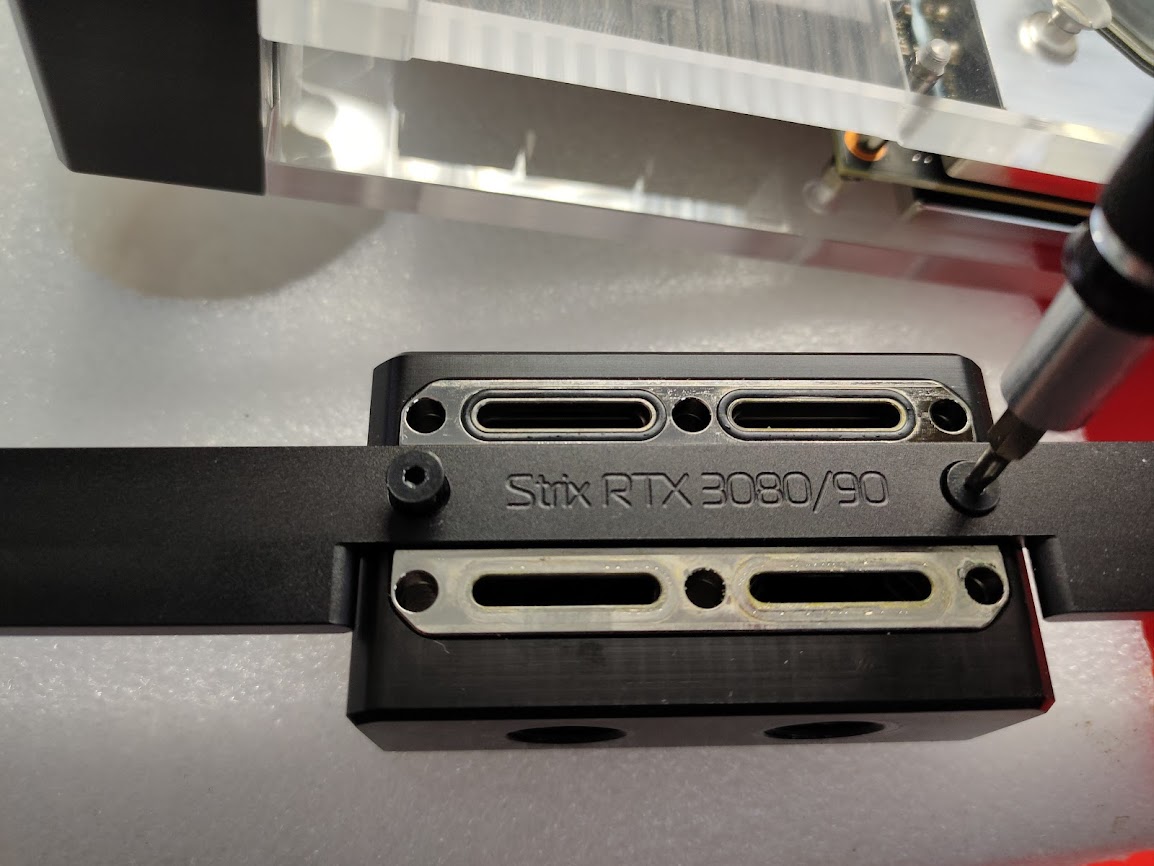

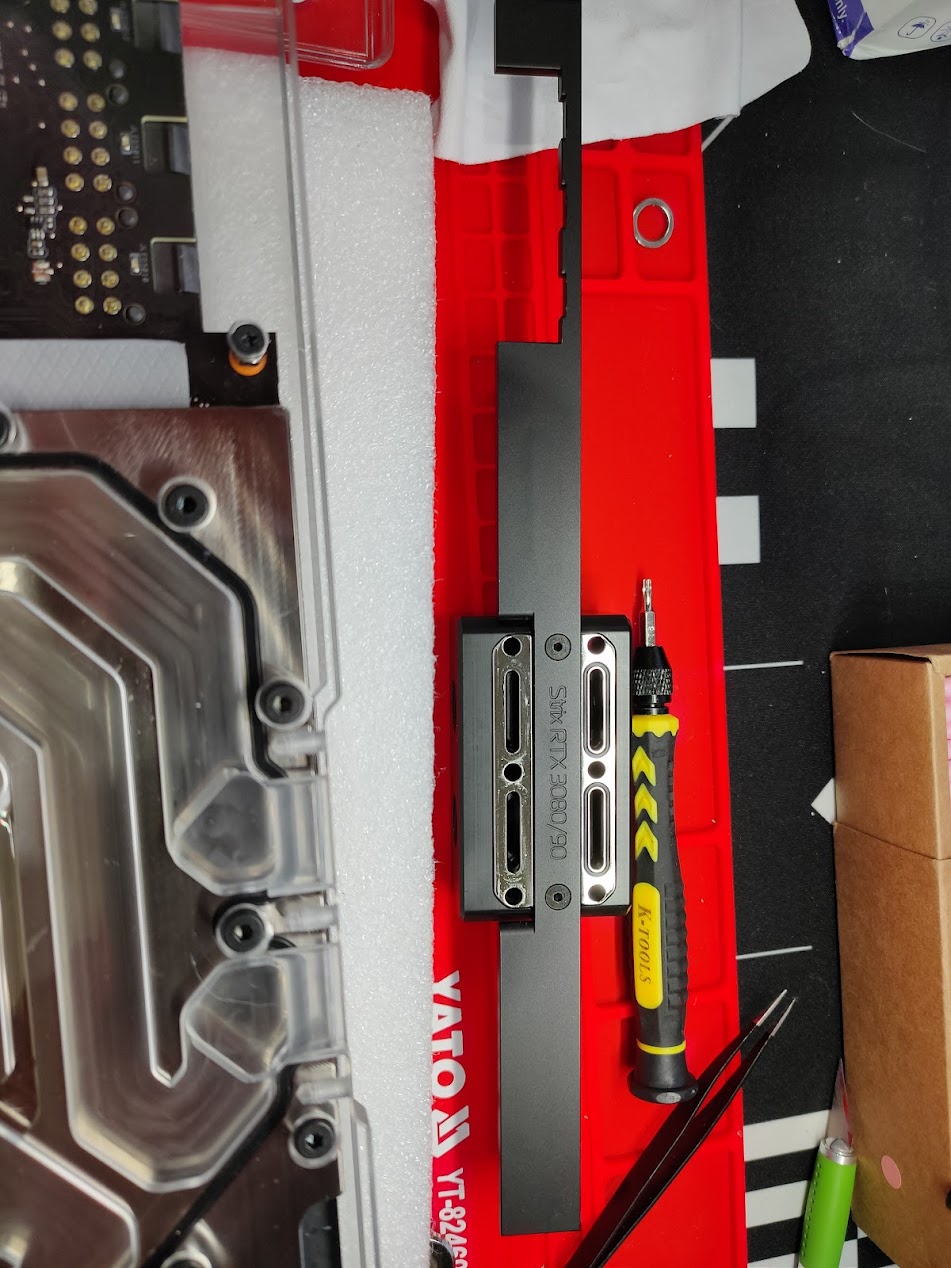

Збираю і монтую блок портів G1/4 рідинного контуру.

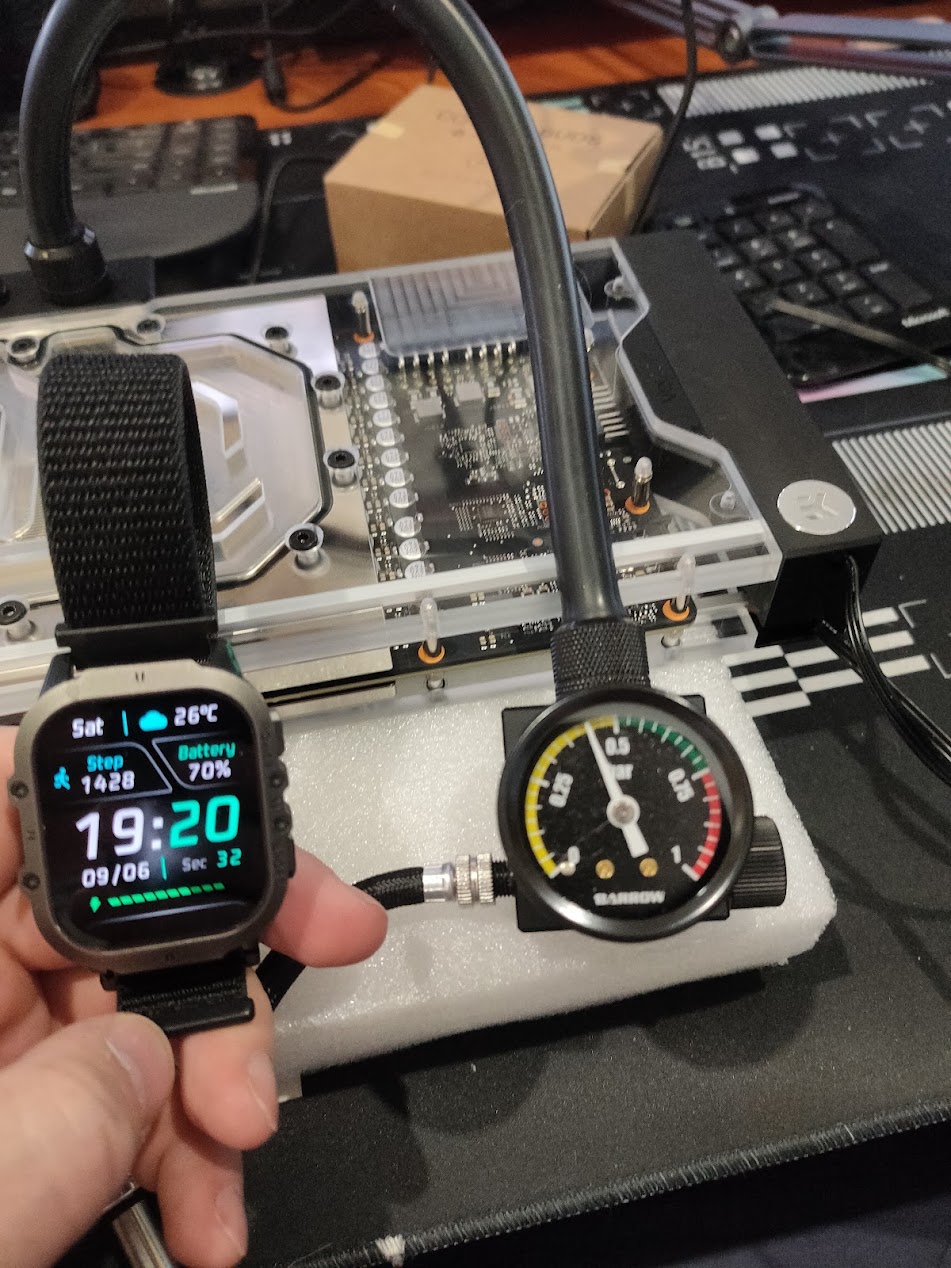

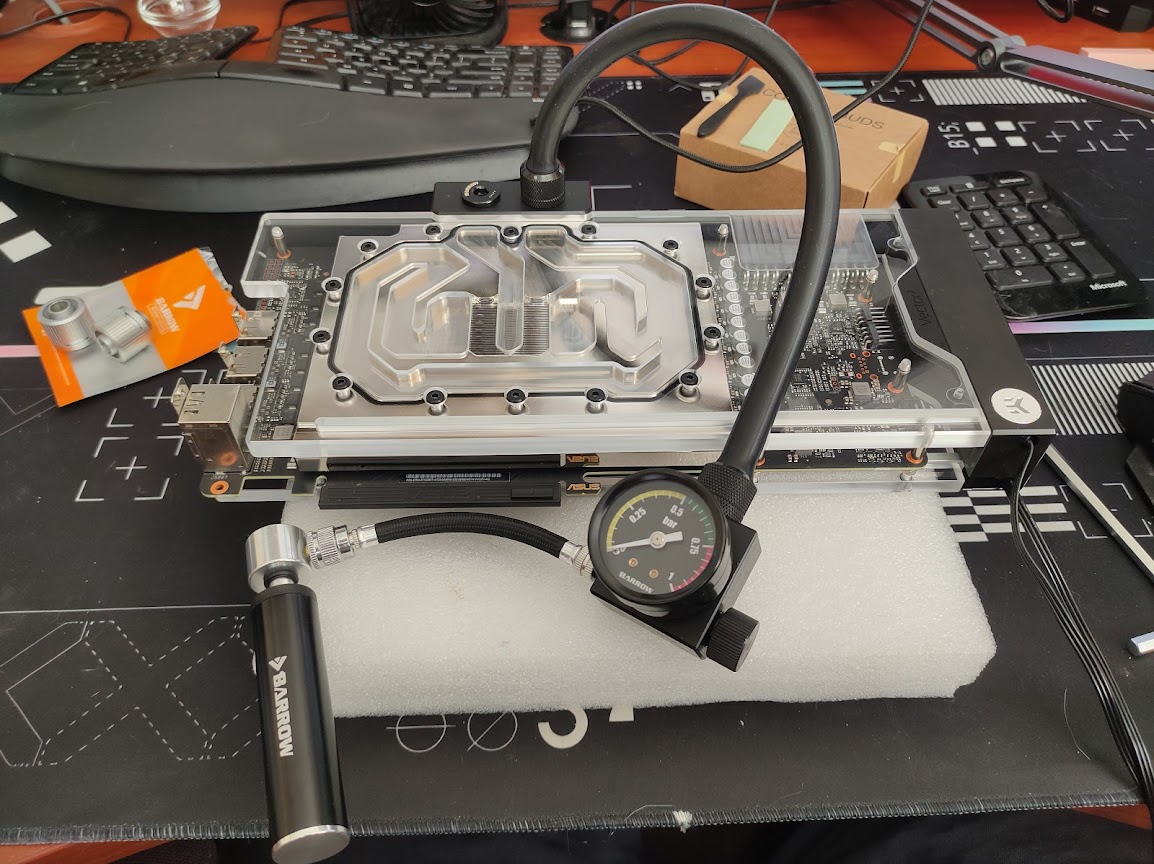

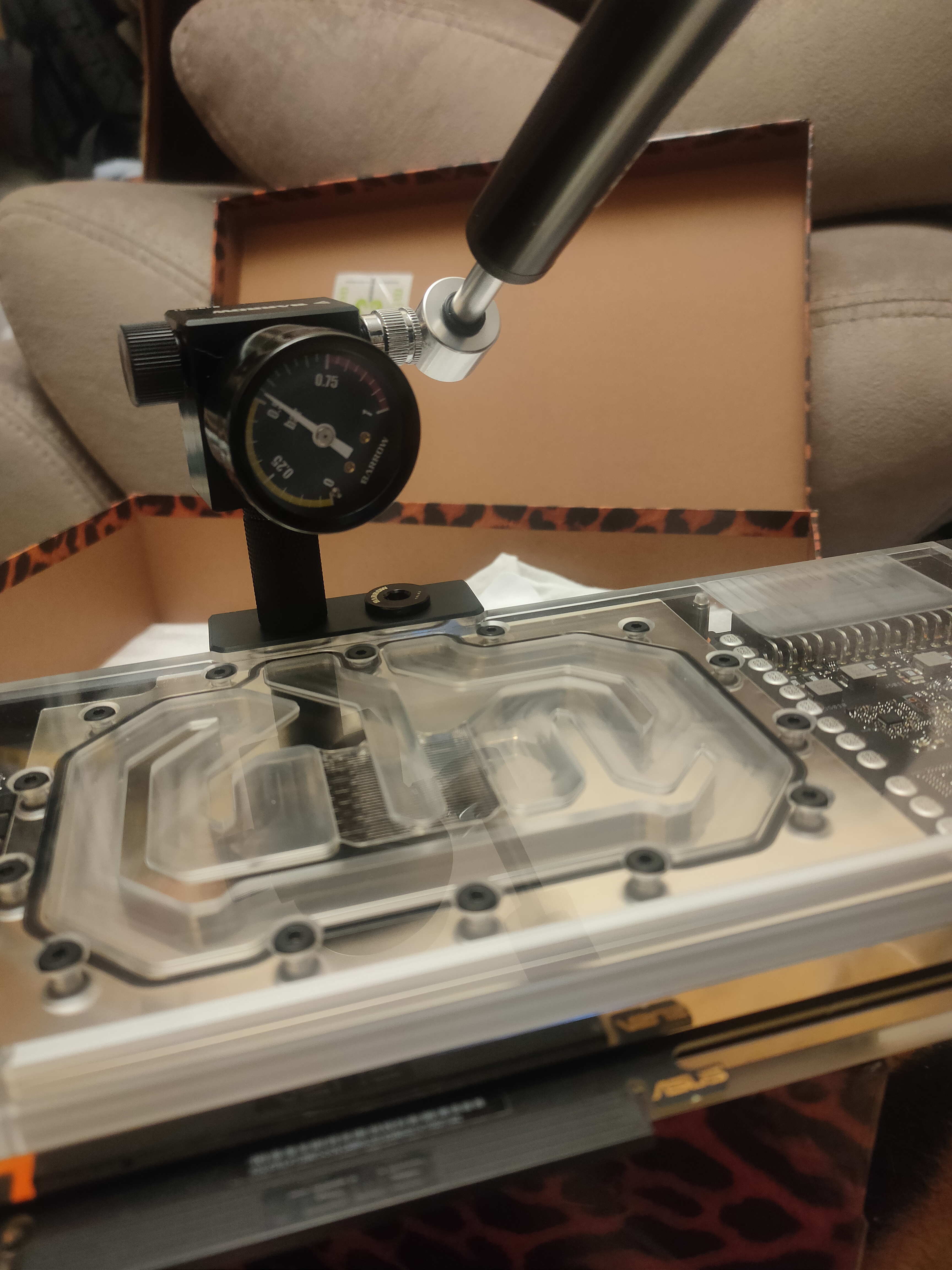

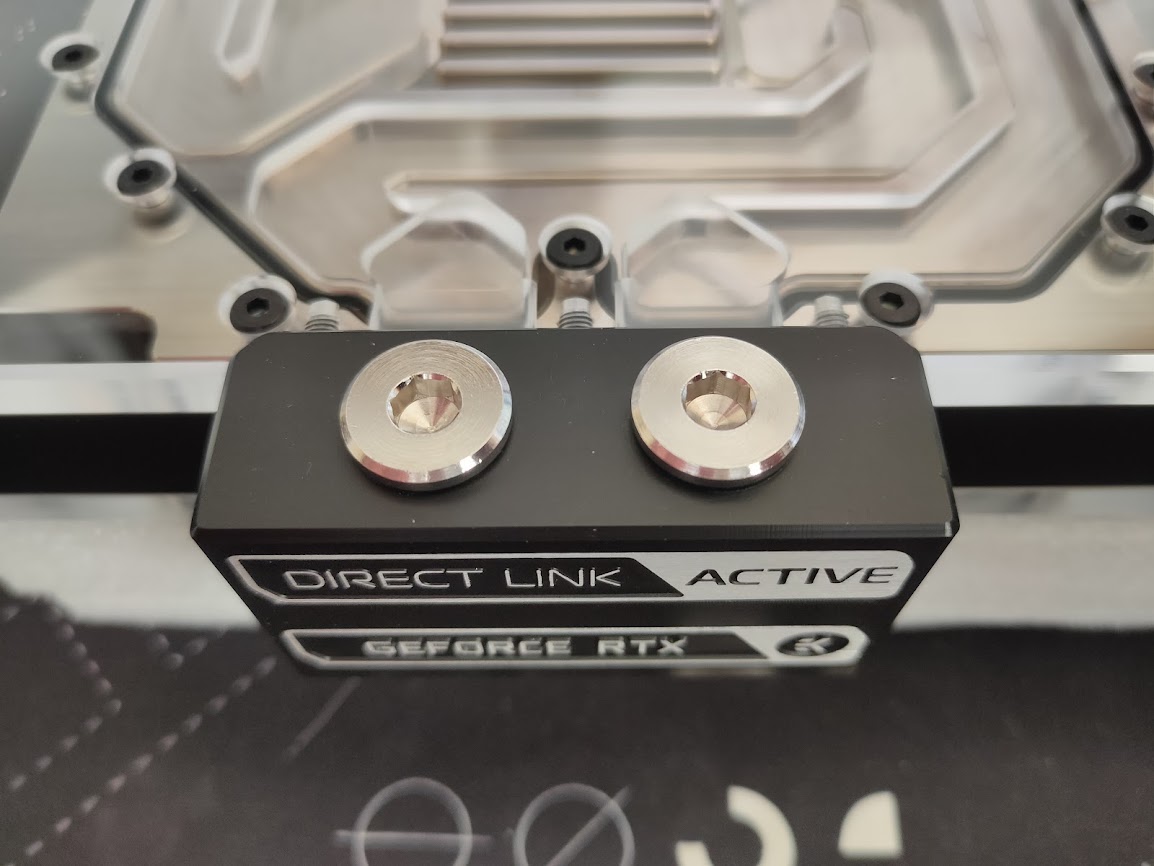

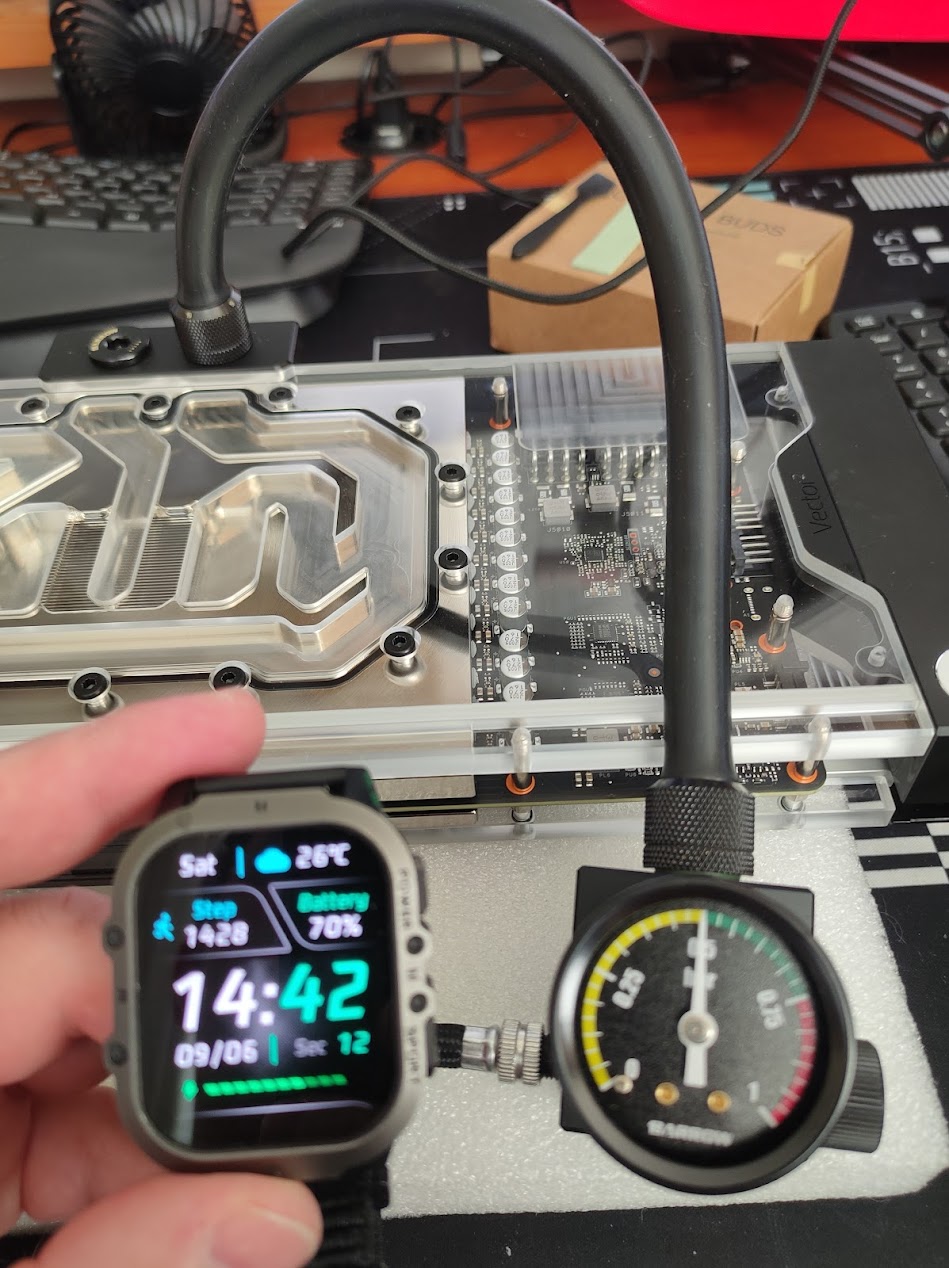

Карта зібрана, потрібно опресувати. Встановлюю заглушки на всі порти крім одного, туди під'єдную тестер. Створюю тиск і лишаю на 5 годин.
Оппссссс!!! Заміри демонтструють падіння тиску на 14%. #$!!#$%!$#%@#$@^%@$@
Нажаль, драйв бліцкрига закінчується, на зміну йому приходять лузерські задроти: ботанство і нудотність. Занурююсь в тему. Виявляються наступні факти:
- Ремкомплектів немає.
- Прокладки манюсінькі, тонюсінкі і складної конфігурації, тобто "купив - приліпив" не буде.
- Деякі поверхні прилягання забруднені/пошкоджені, але ніжне нікелювання не передбачає ніякого механічного впливу, хіба що мильний розчин.
Фактично, проект бадьоро залітає в зону лєпілова, кулібінства і примарного мороку. Там дуже цікаво, і можна провозитися до художьного високочастотного коливання повітря членистоногим зі складок земної поверхні, але саме головне, що без жодних гарантій на успіх (маю досвід різних проектів). Перевіряю рівень натхнення - як не дивно, після деякого просіданння він швидко відновлюється. Тоді в чому річ? Яка різниця, що ліпити? Погнали!

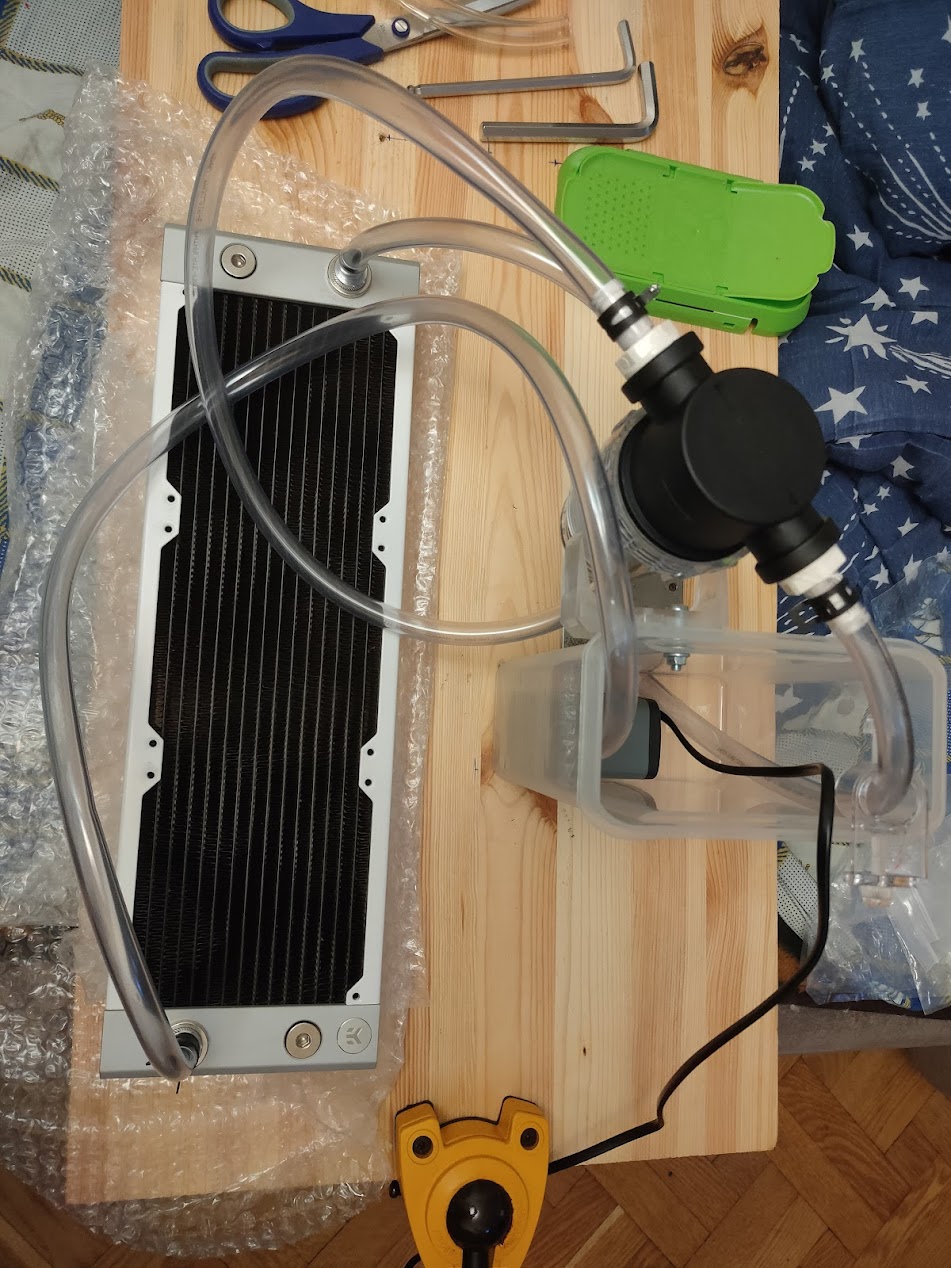

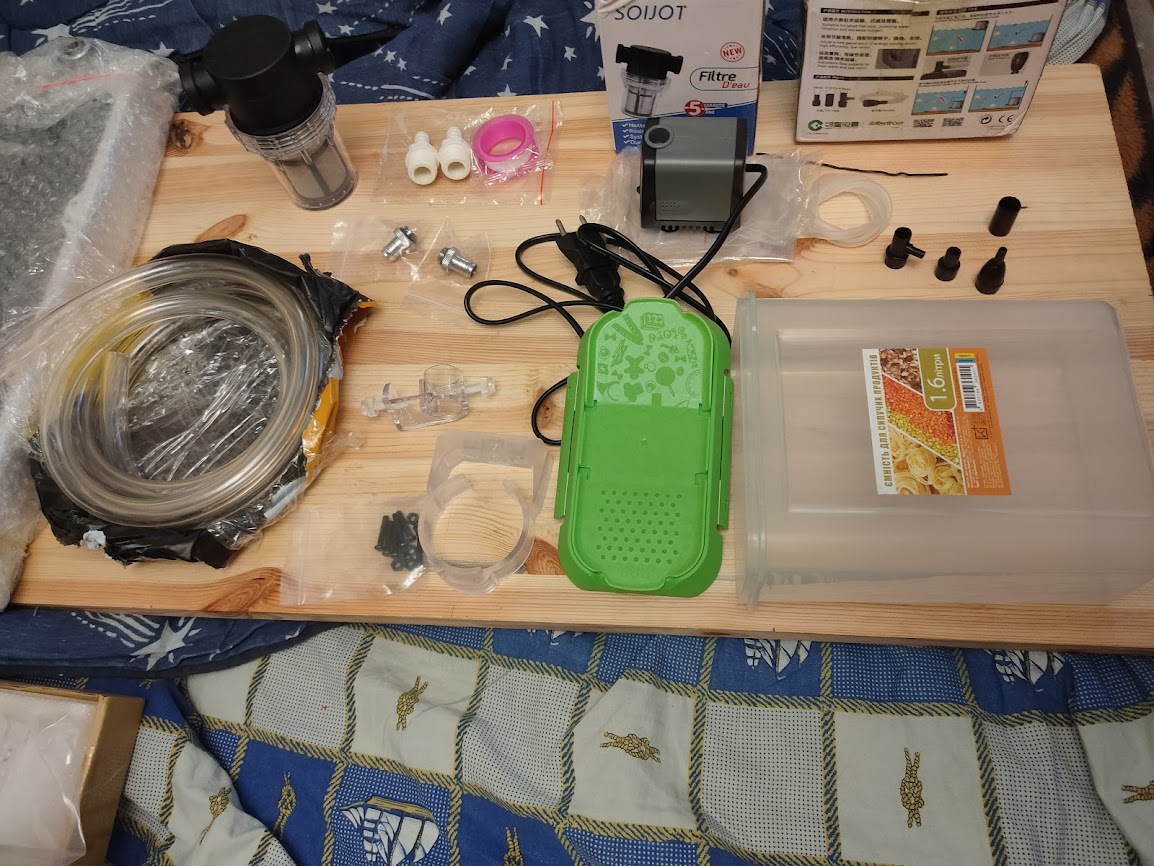

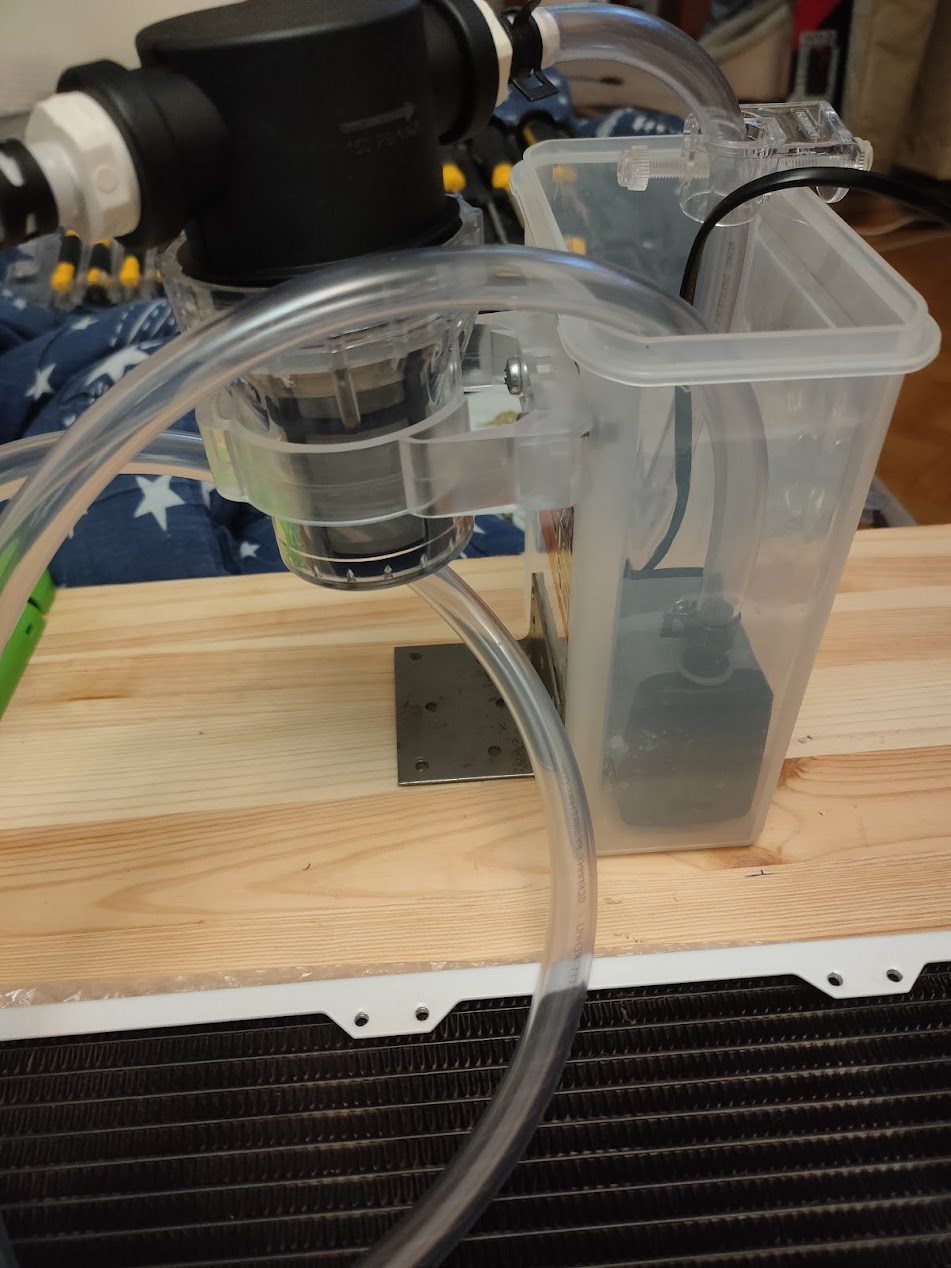

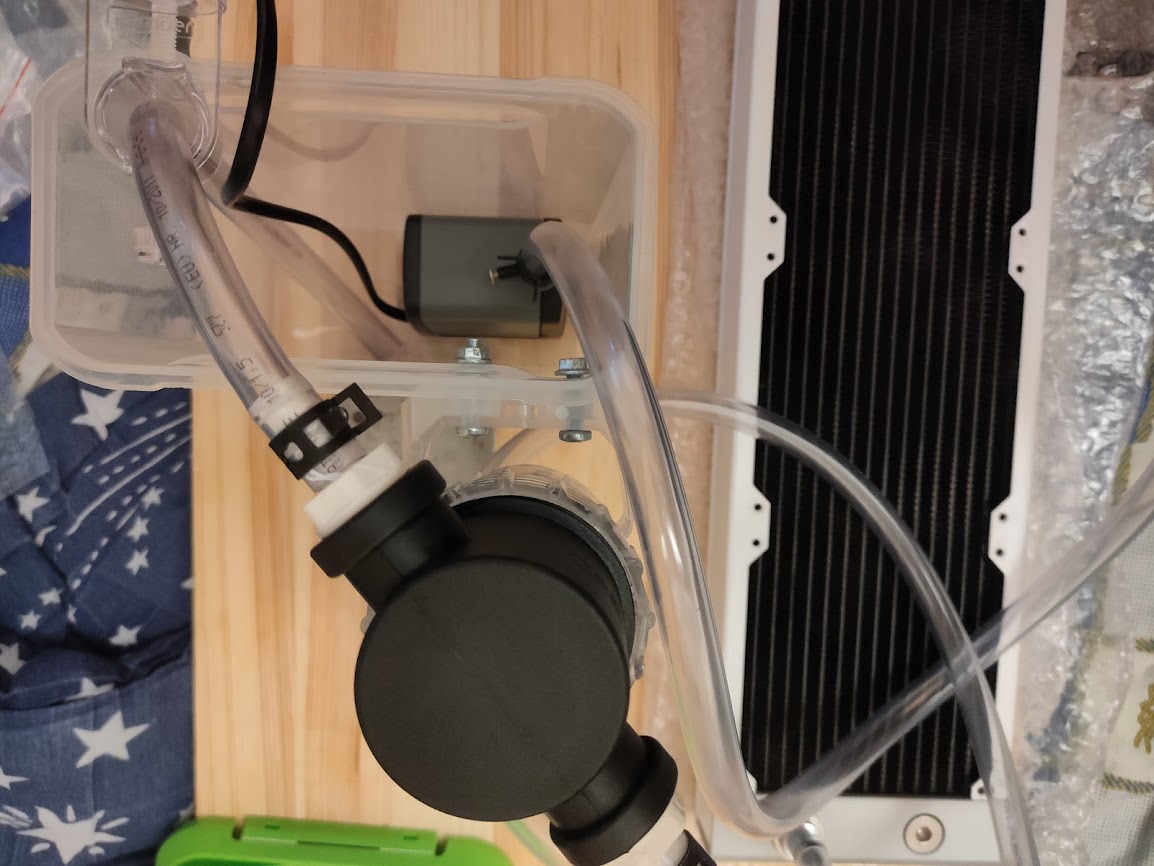

Стенд для промивання
- Паралельно з драмою основної сюжетної лінії, зі всіляких кухонних тазіків і раніше замовлених компонентів збираю стенд для промивання і тестування водоблоків та інших елементів і поєднань елементів СРО. Фактичто, це потужна імерсивна акваріумна помпа з баком, фільтр і трубки з фітингами. Передбачено промивання всіх компонтенів перед монтажем в ПК, а також регламентне обслуговування системи. Починаю з основного радіатора - EK-CoolStream PE 360 (Quad).
Прокладки
- З ютуба та інших ресурсів дізнаюсь про досягнення людства в області кастомного прокладкобудування. Є бро, який робить, скажімо, розподільні плити СРО з нуля, включно з прокладками, базуючись на технологіях, що цілком доступні аматорам.
Виявляється, що є гумові шнури різного перерізу, ножі для перерізання шнурів, спеціальні клеї і праймери, і навіть стенди для виготовлення. Цікаво, що склеювання дає чудові результати, і прокладки виходять не гірші за заводські. Це надихає, і перспектива зробити герметичний контур вже не здається такою примарною. Я собі бачу складові для забезпечення процесу такі:
- Набір гумових шнурів (силікон, неопрен, NBR)
- Ніж для різання шнура (використаю один зі свого арсеналу)
- Клей для гуми (силікону)
- Праймер для покращення адгезії
- Стенд для вирівнювання і склеювання прокладок
- Безворсові серветки для знежирення
- Ізопропиловий спирт 99.9% для знежирення
- Повірочна плита і абразиви для виведення поверхонь прилягання
З розумінням того, що необхідно, кілька годин риюсь в інеті. Як і в більшості випадків, нічого потрібного мені поблизу немає, і зручніше за все замовити з алішки. Ну що ж, не звикати. Формую список і замовляю.

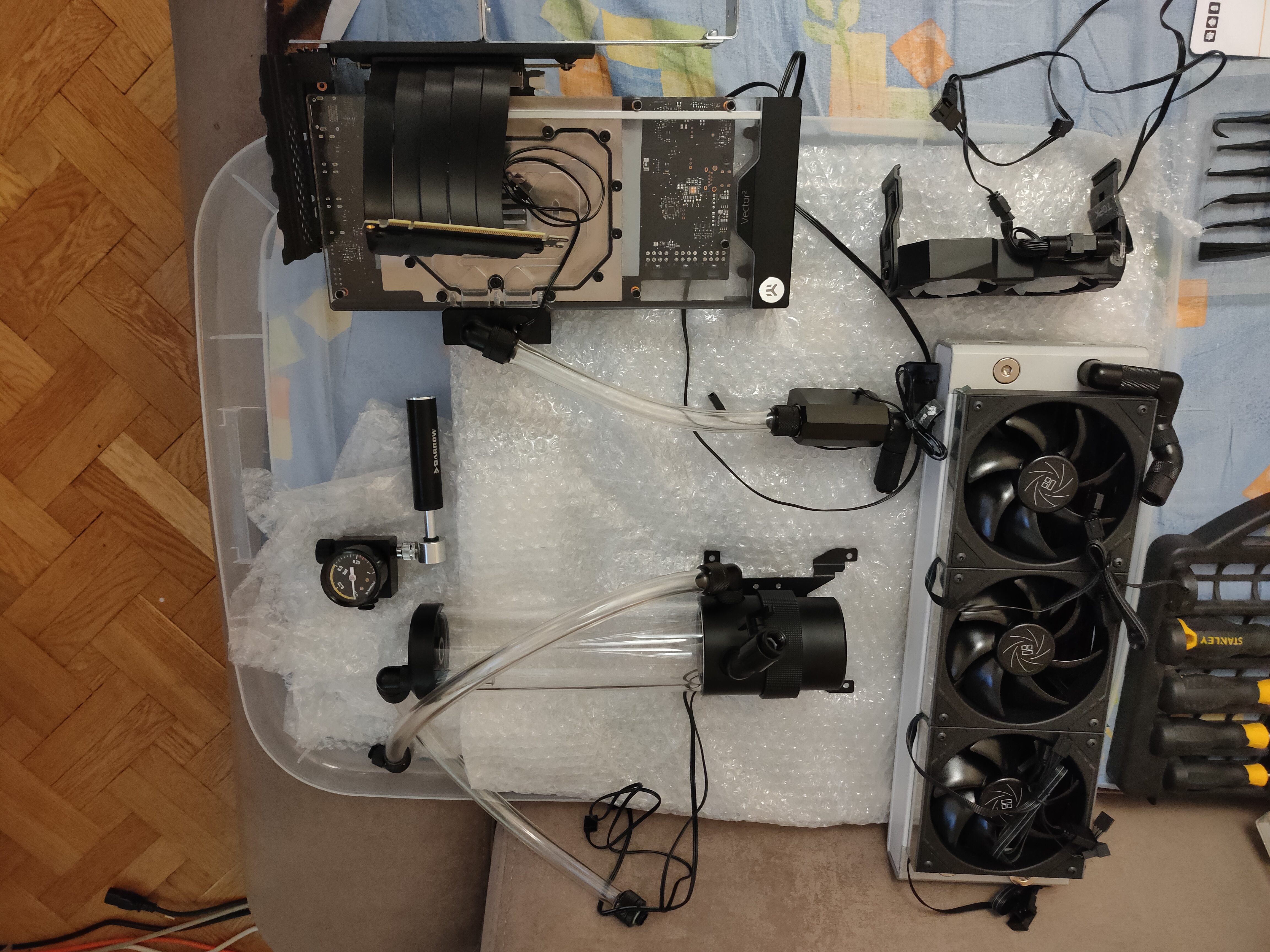

- Ок, поки з'їжджаються чергові плюшки, треба зафіксувати поточну позицію і визначити перспективи. Аналіз від загального до часткового:
- Є всі компоненти контура: помпа з резервуаром, GPU, датчик температури, блок датчиків (температура, швидкість потоку, обороти помпи(?)), радіатор, заготовка трубки, фітинги. Відповідно, можна зібрати контур для тестування розміщення в корпусі і виговлення трубок. Спробую вхідні вентилятори змонтувати внизу, СРО процесора змонтувати на фронті, подружити його з обдувом RAM, змонтувати EK радіатор зверху, кронштейн GPU, помпу з резервуаром, зібрати трубки з фітингами.
- GPU має проблеми з герметичністю, вимагає перепакування новими прокладками.
- Процес перепакування GPU спланований і організований. Необхідні матеріали замовлені і очікуються, інструменти і обладнання вже є майже все. Треба виготовити оснастку для виготовлення о-рінгів. Це будуть прецизійні мінітиски для моделювання з фіксаторами кінців заготовки. Фіксатори будуть виготовлені з алюмінієвого куточка 10х10 мм, в якому нарізані отвори під різні діаметри шнура NBR. Заготовка - відрізок вказаного NBR шнура первної довжини потрібного діаметра.
День практики і несподіваних відкриттів). Відкриття полягає в усвідомленні тупості зображеної вище оснастки для склеювання о-рінгів. Може, кому буде цікаво здогадатися. Скоро намалюю інший варіант.

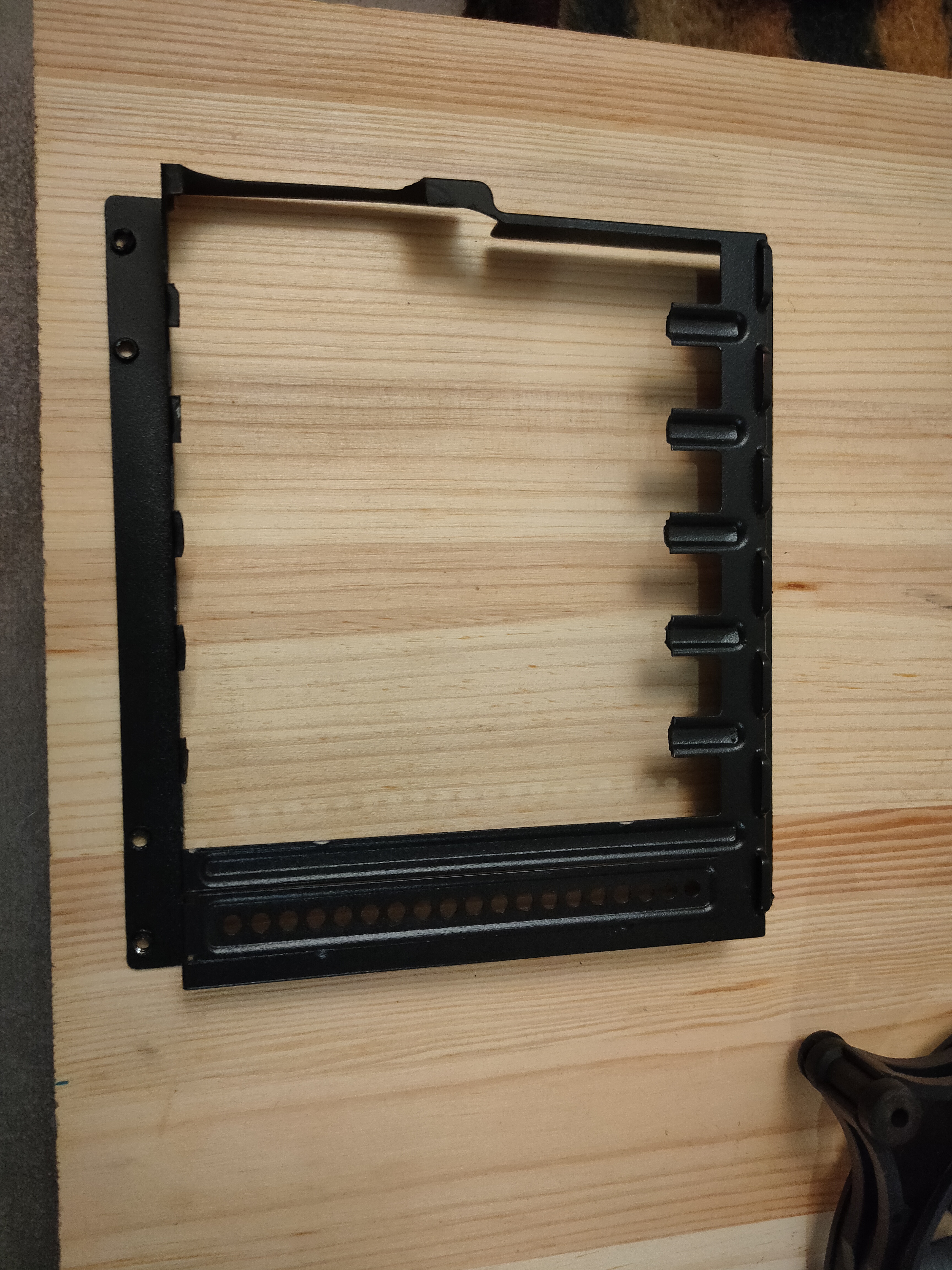

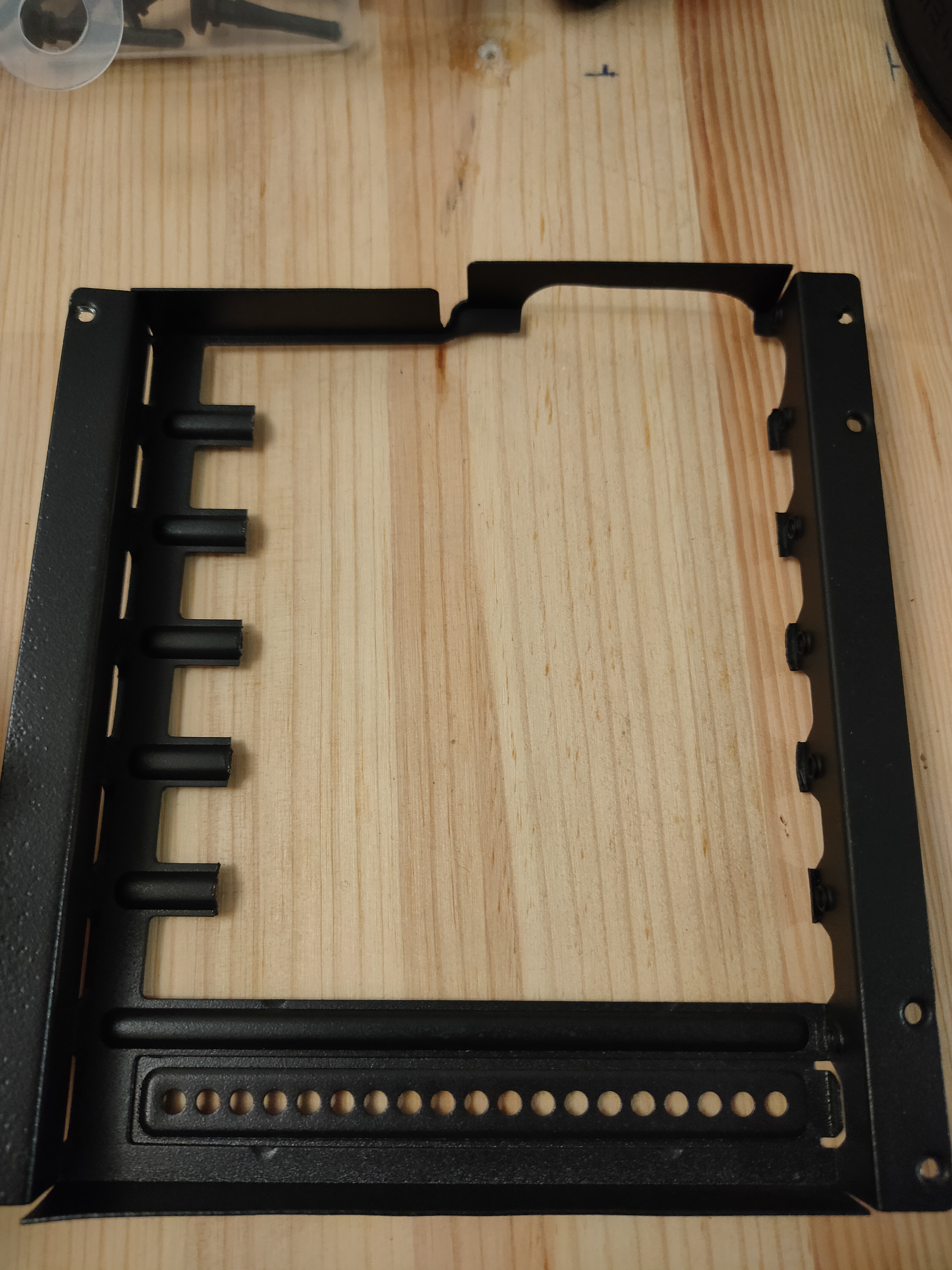

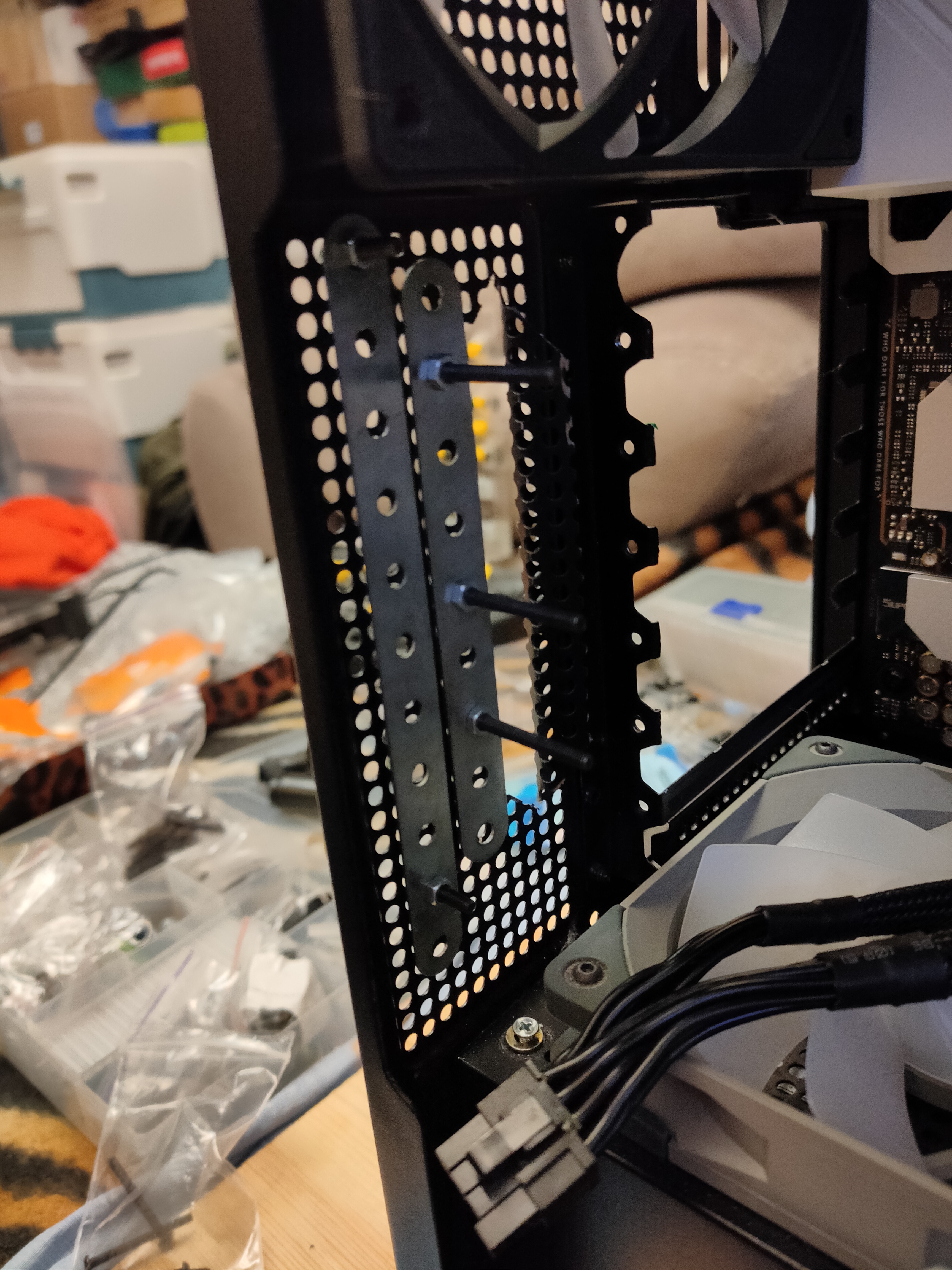

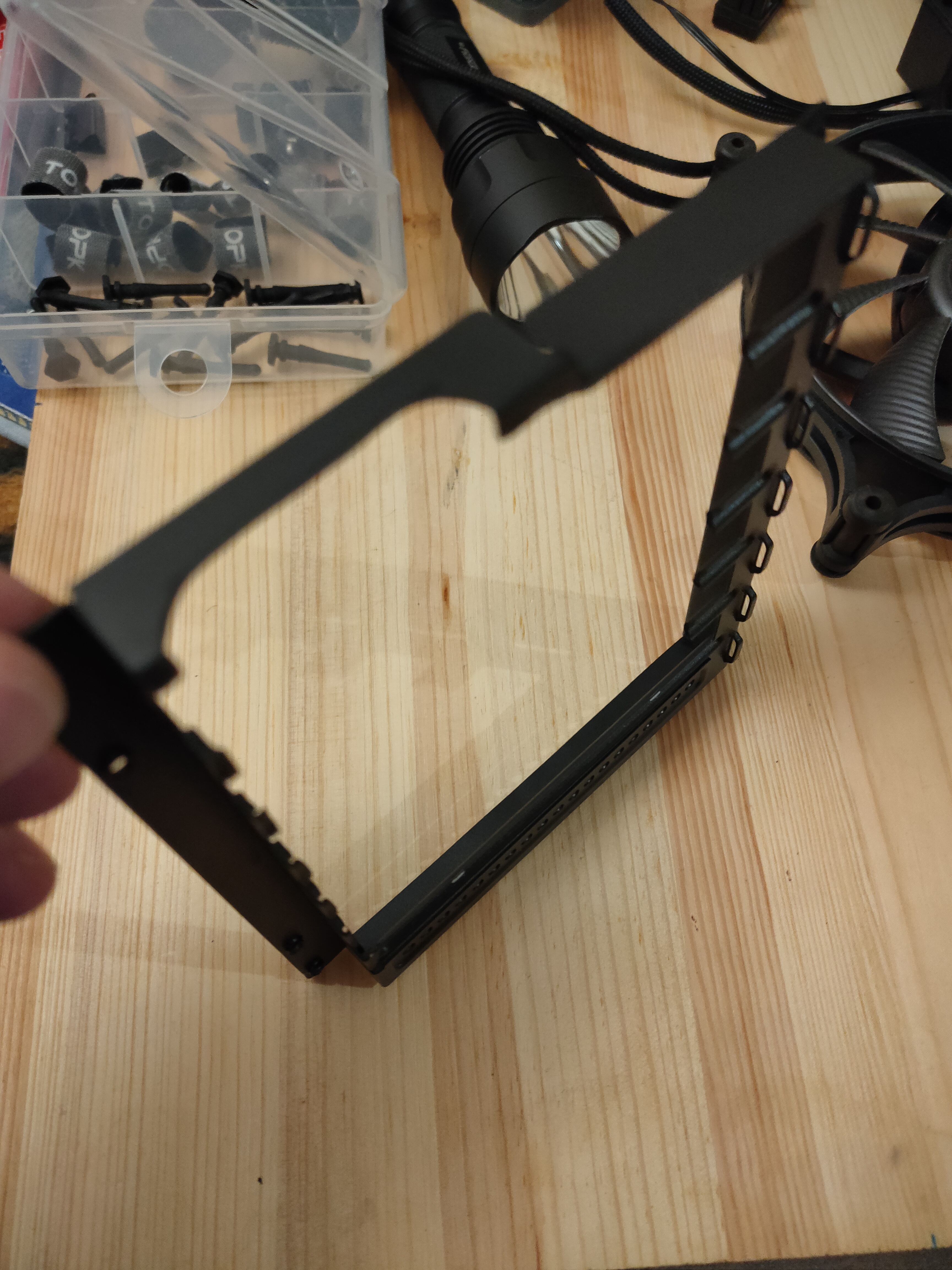

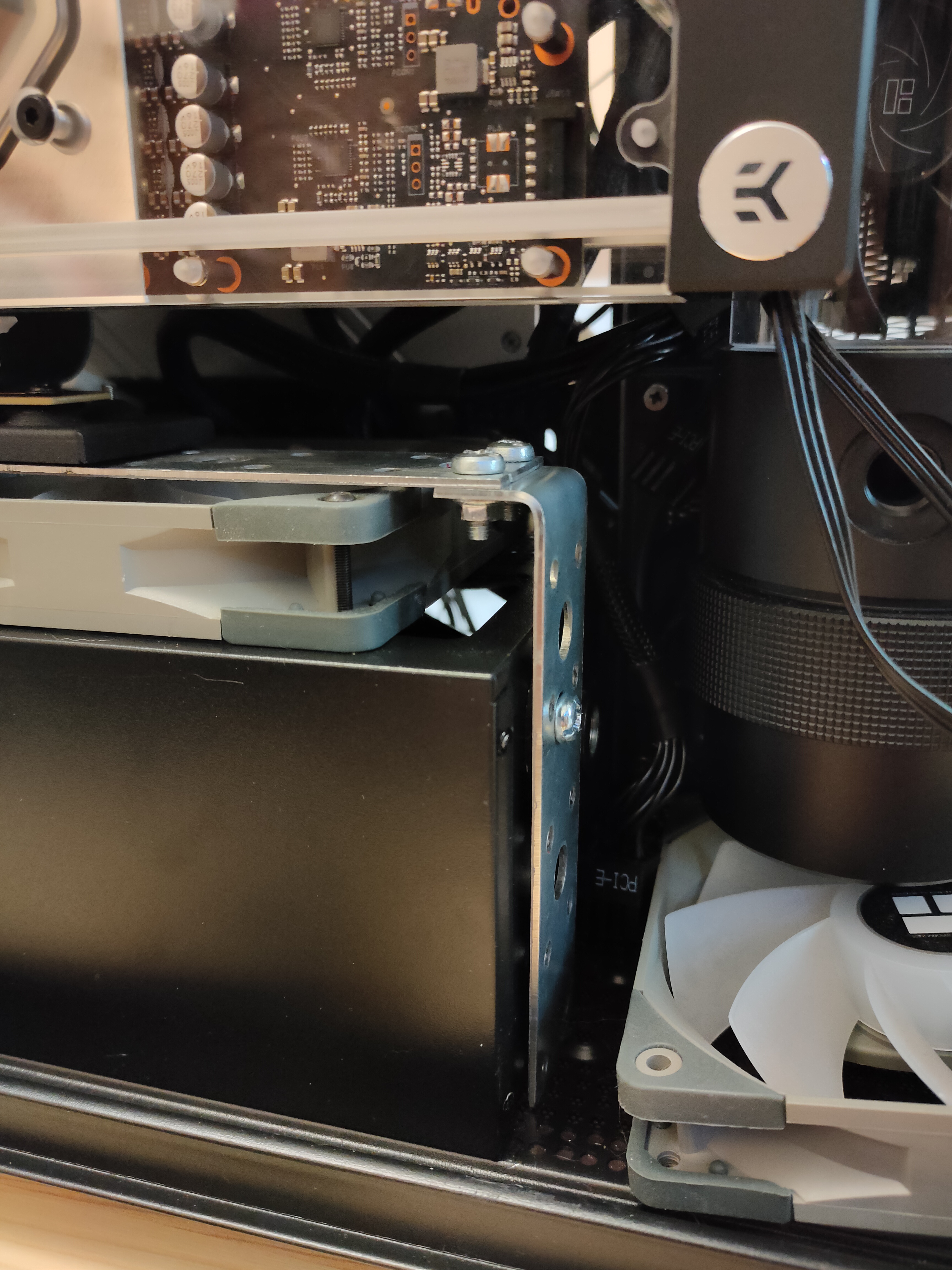

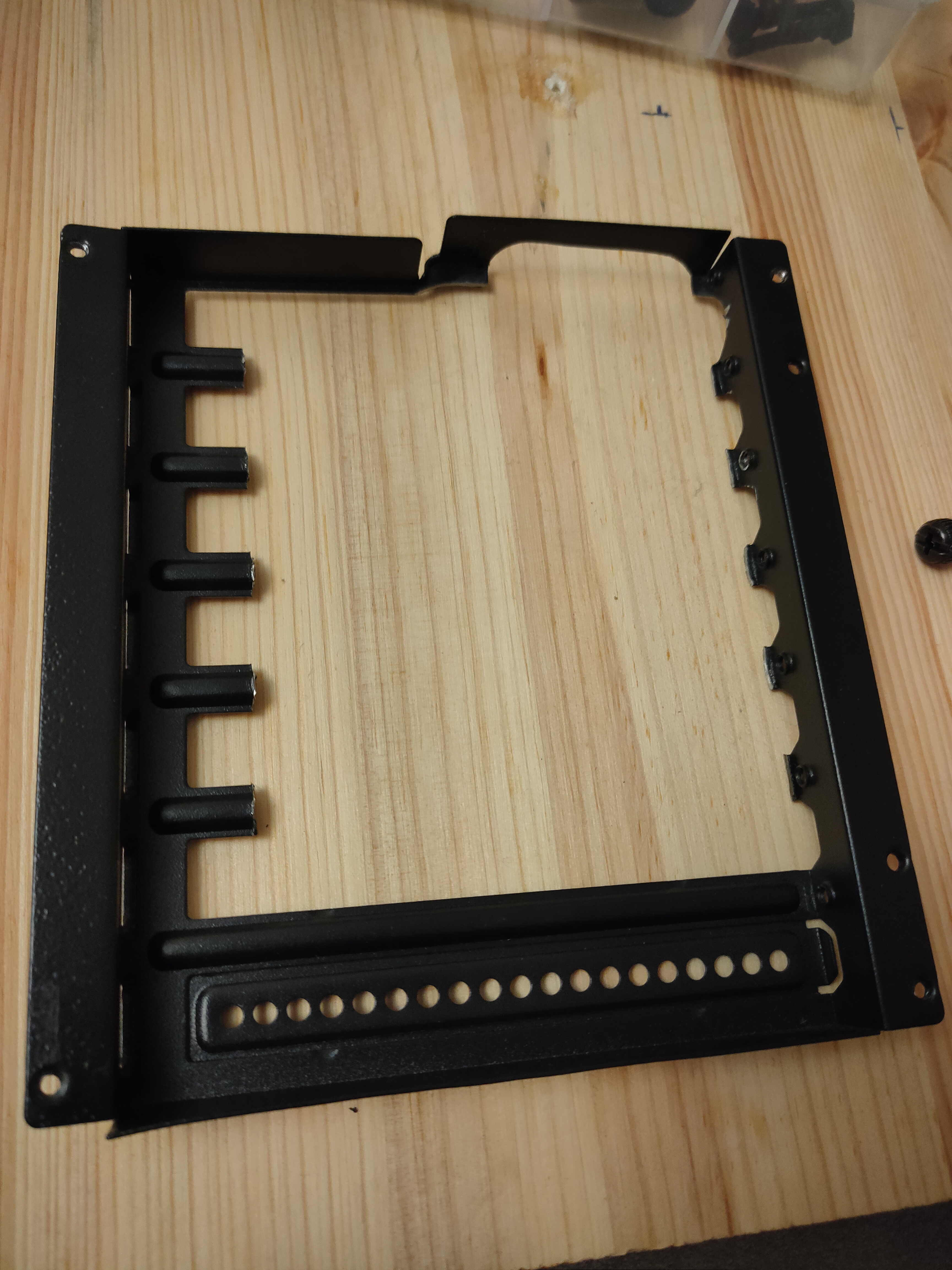

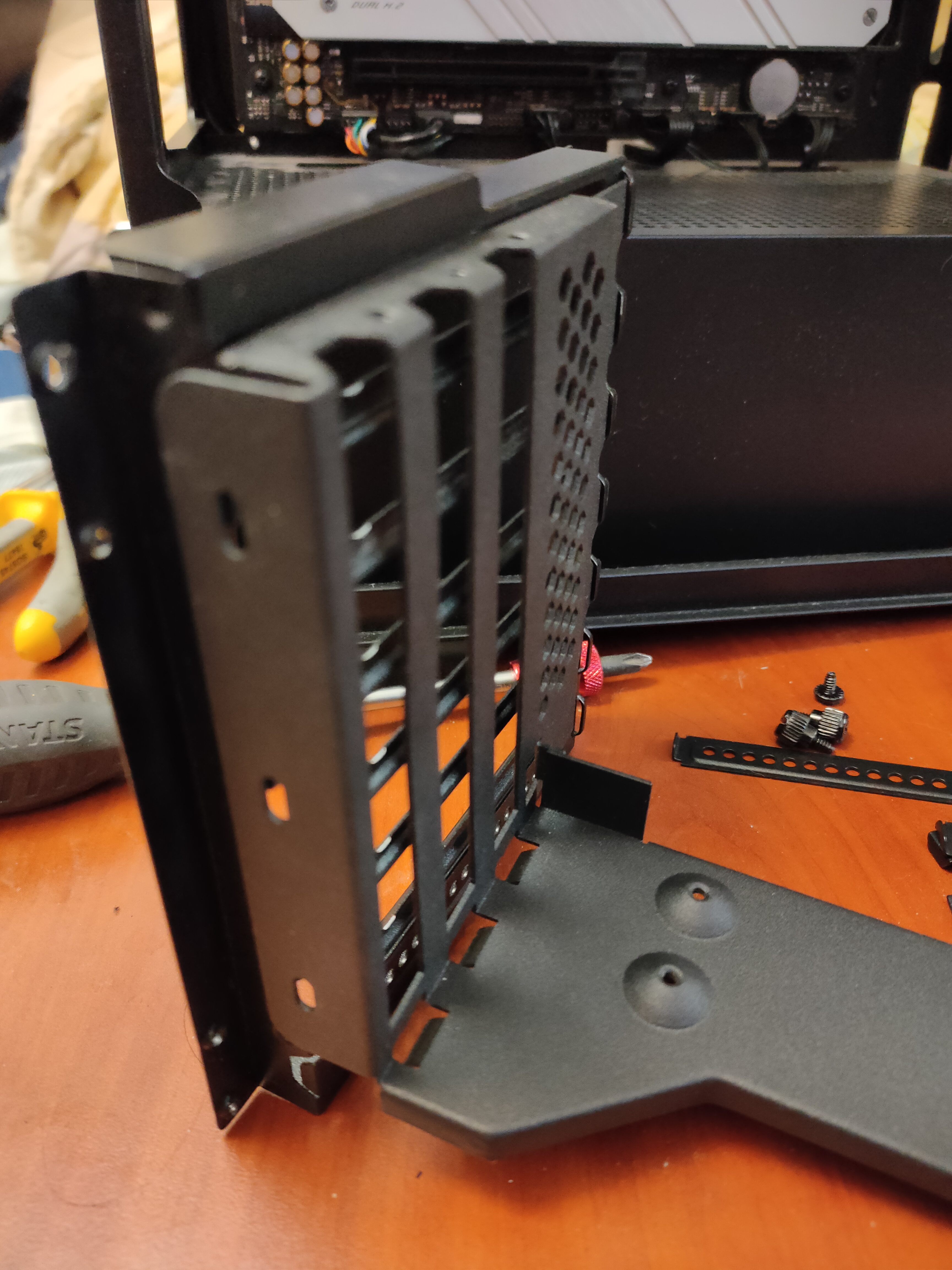

Наступне прозріння - кронштейн відеокарти не зовсім bolt-on, а правильніше буде сказати, що це drill&cut&lot of customizing - on.

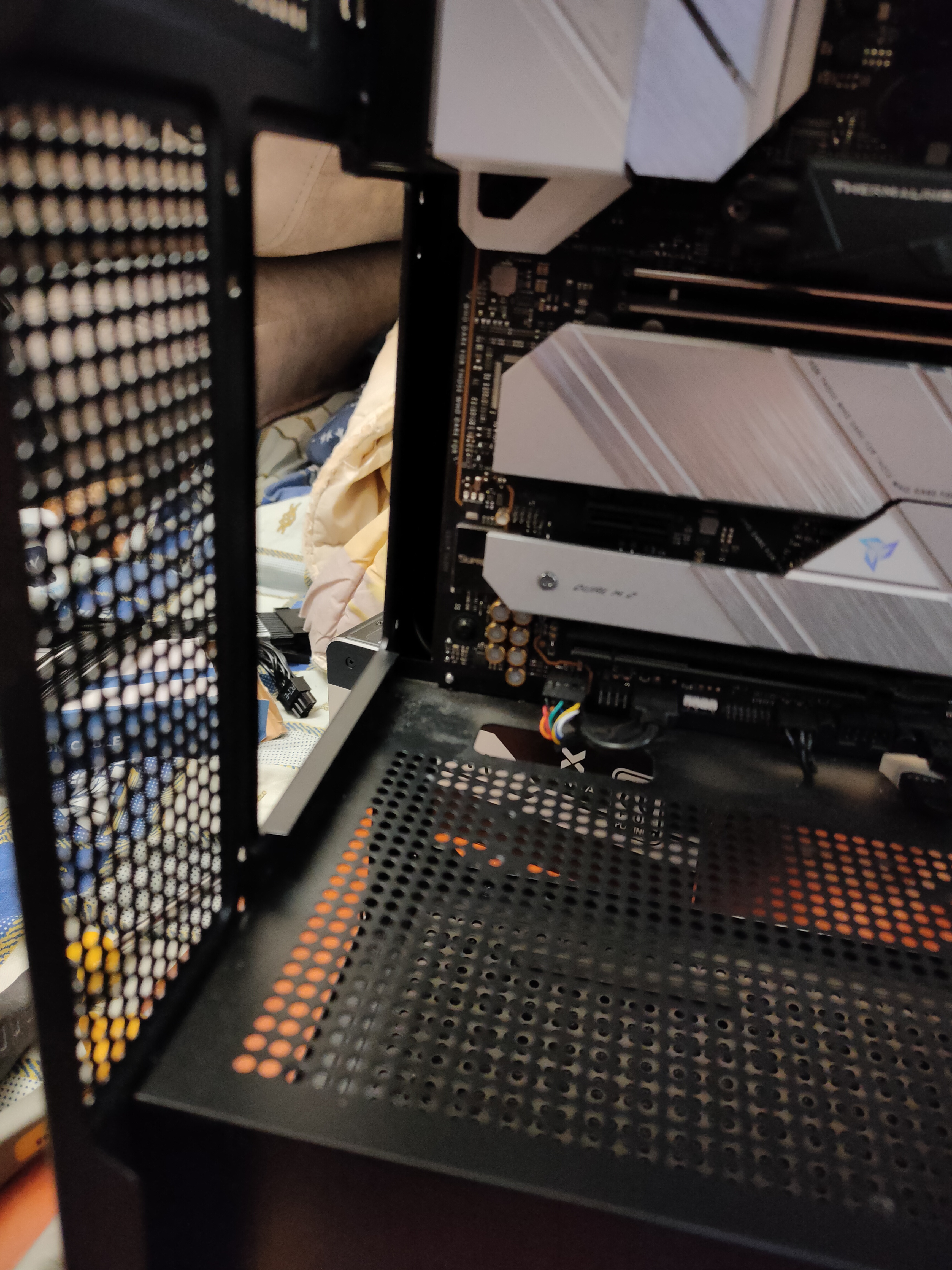

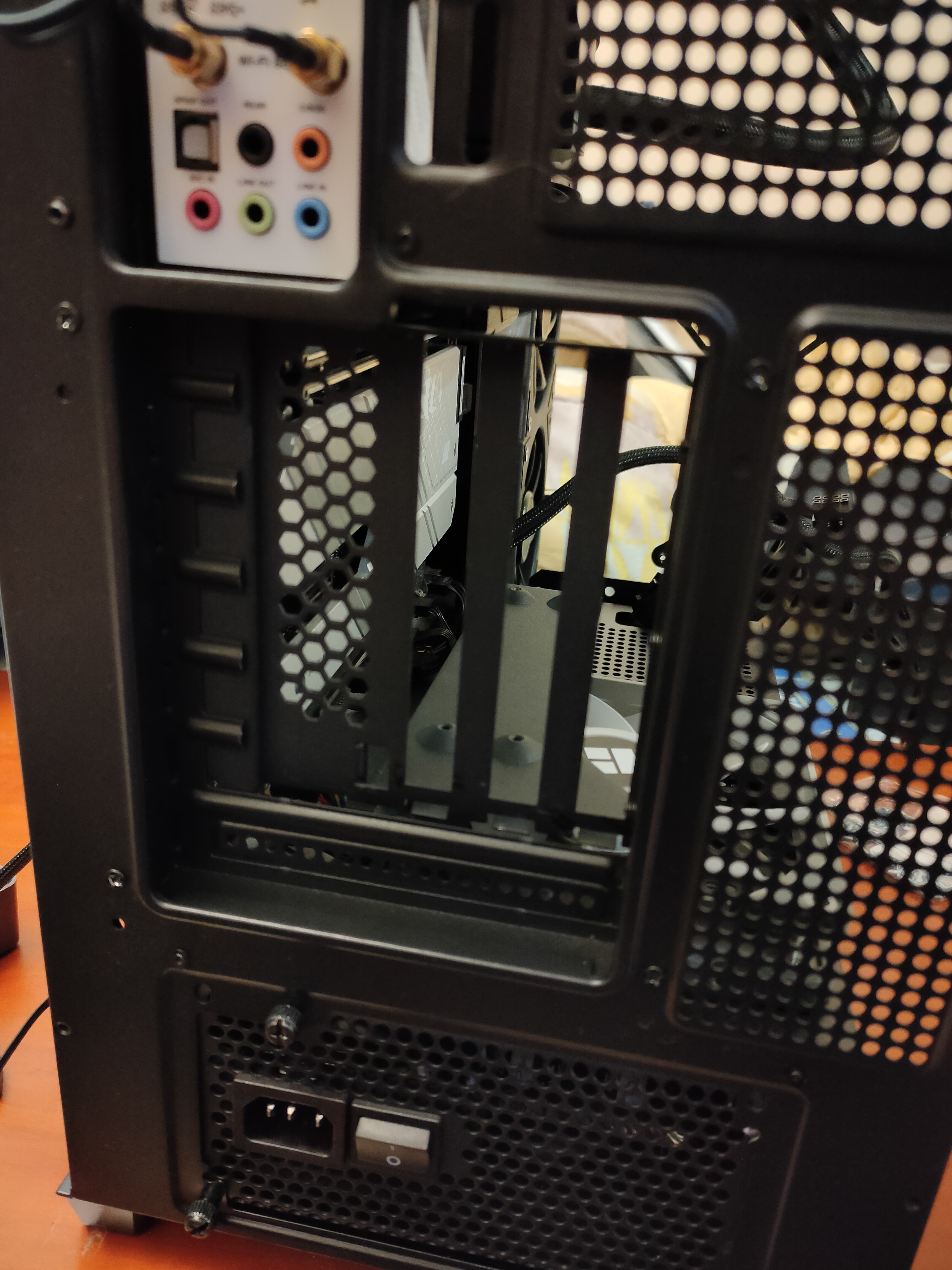

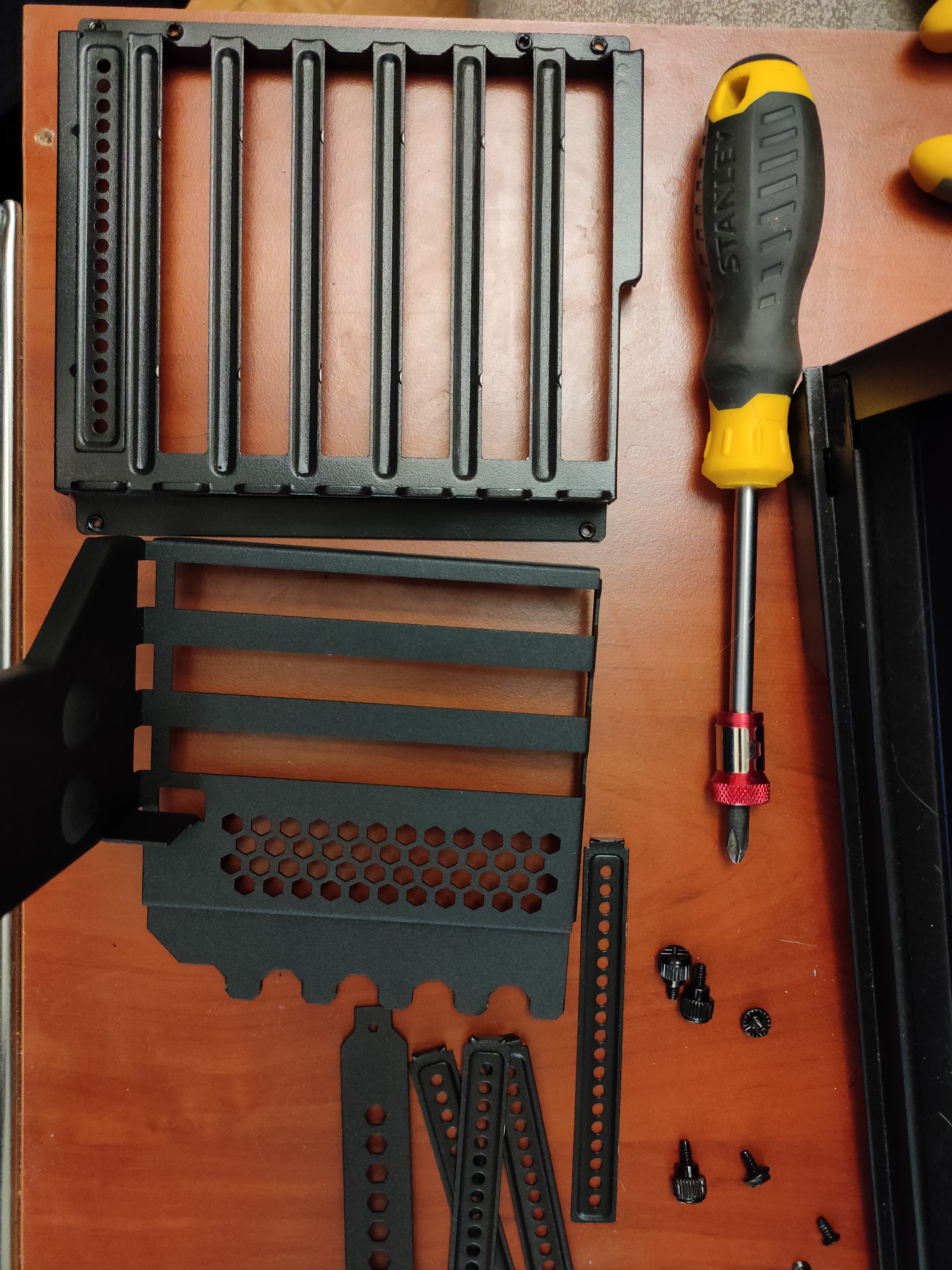

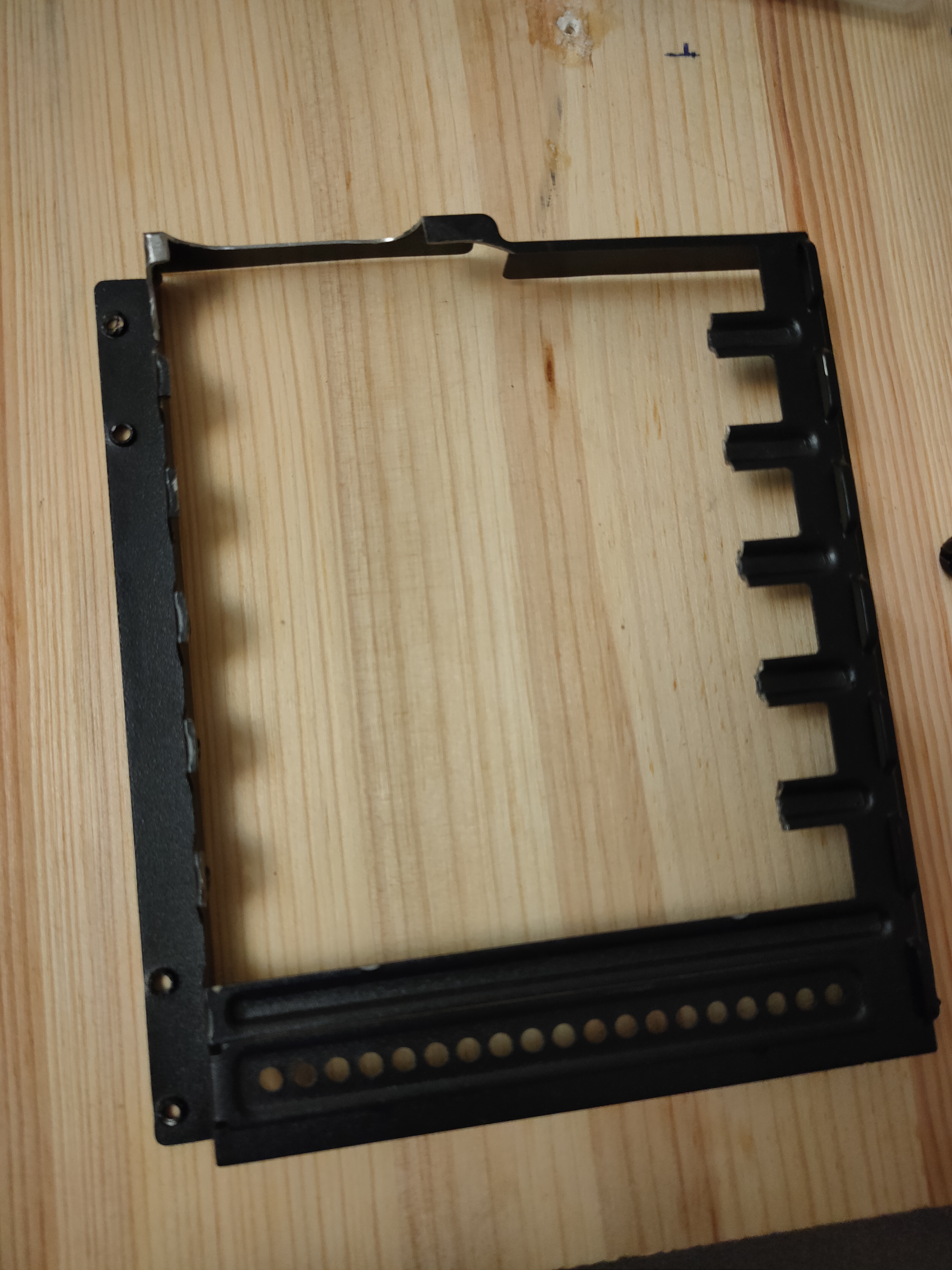

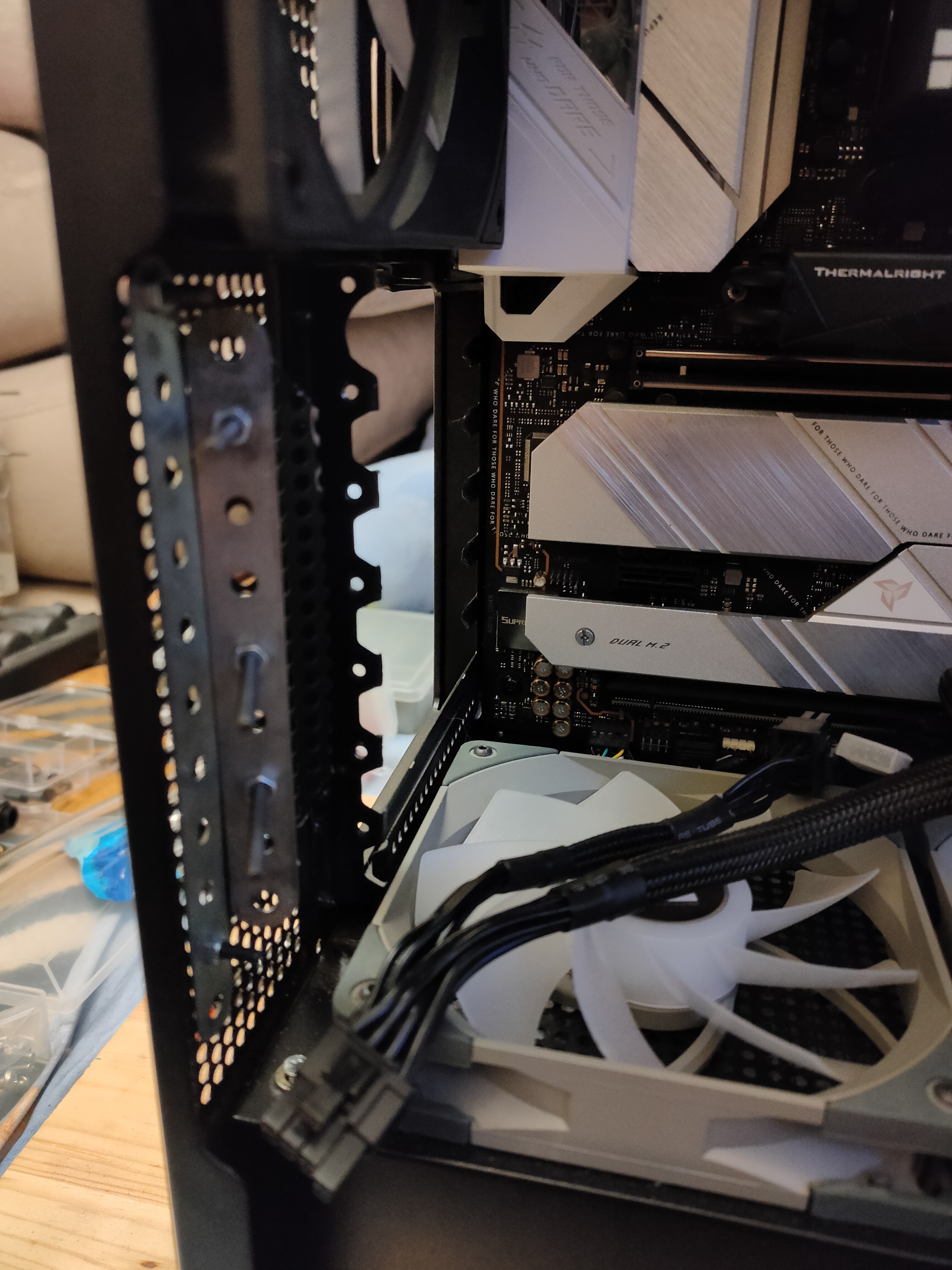

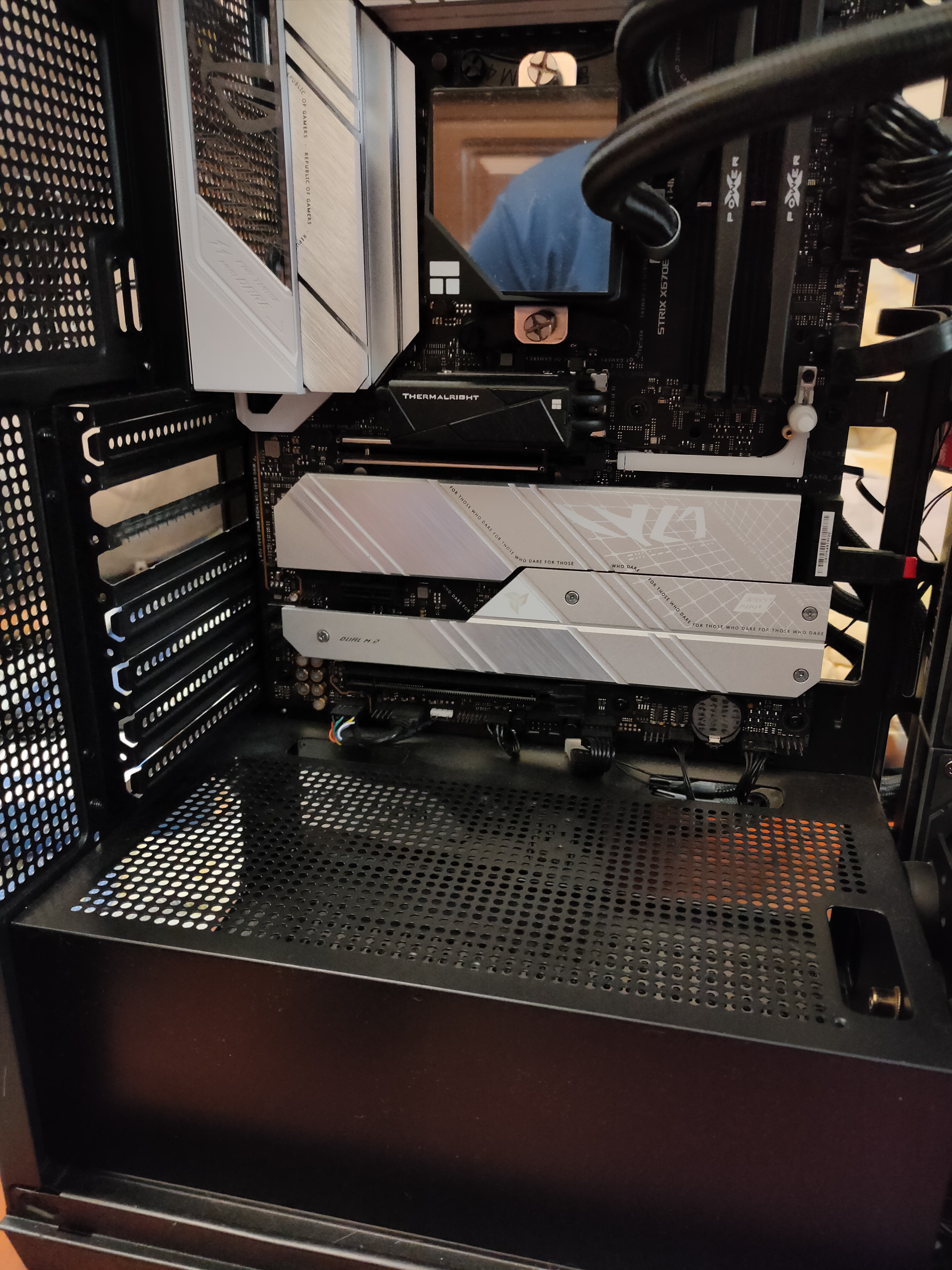

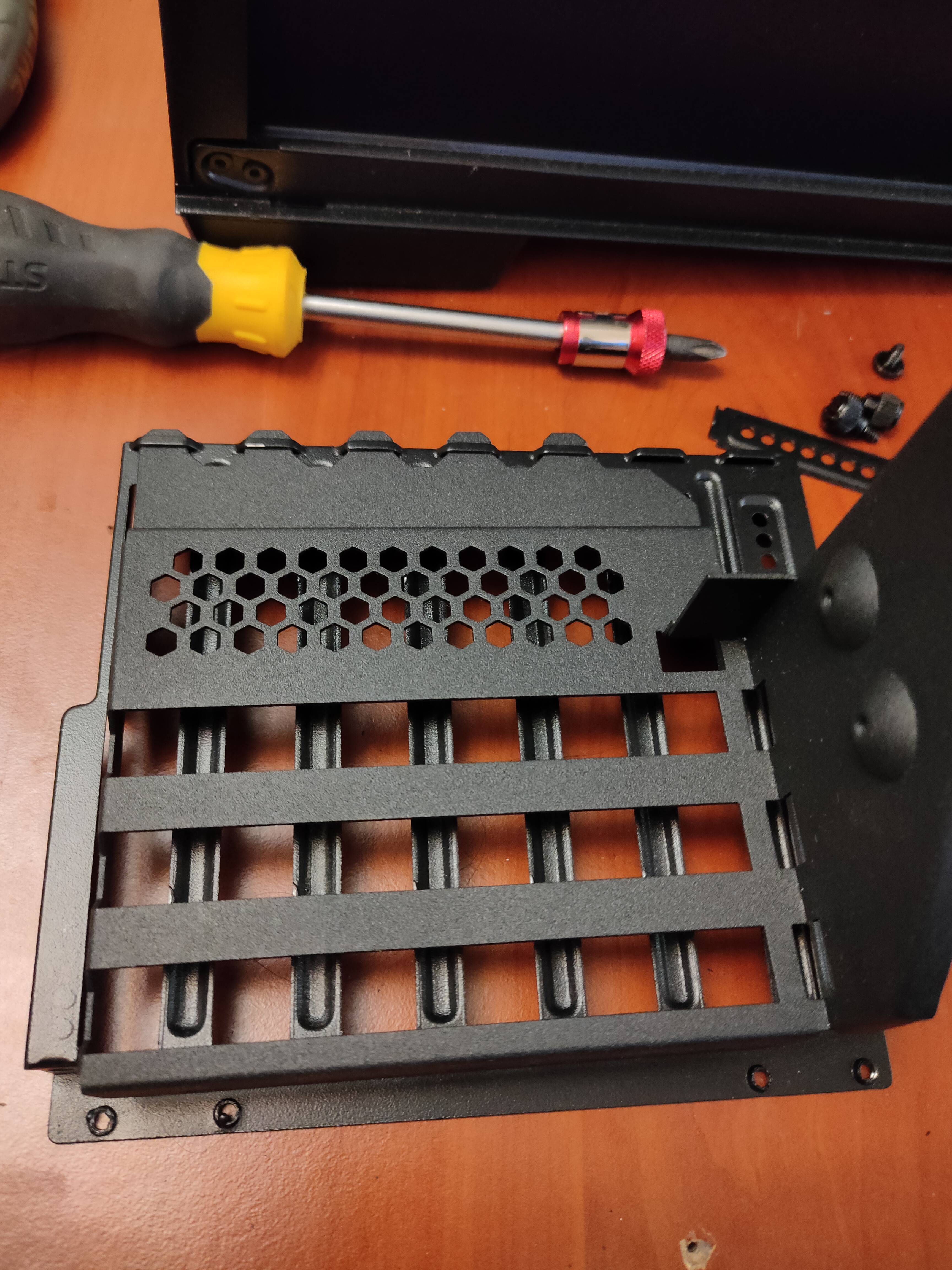

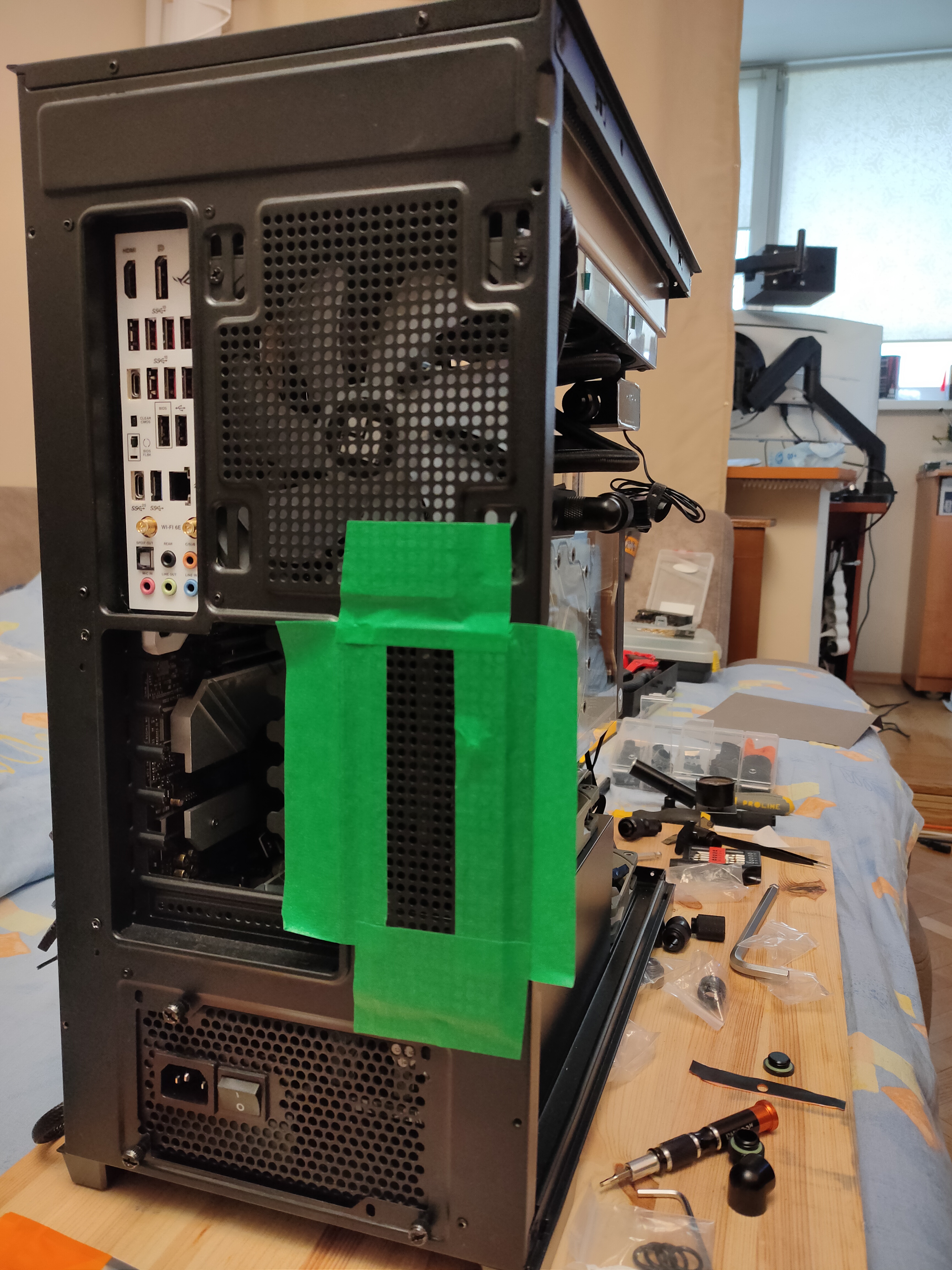

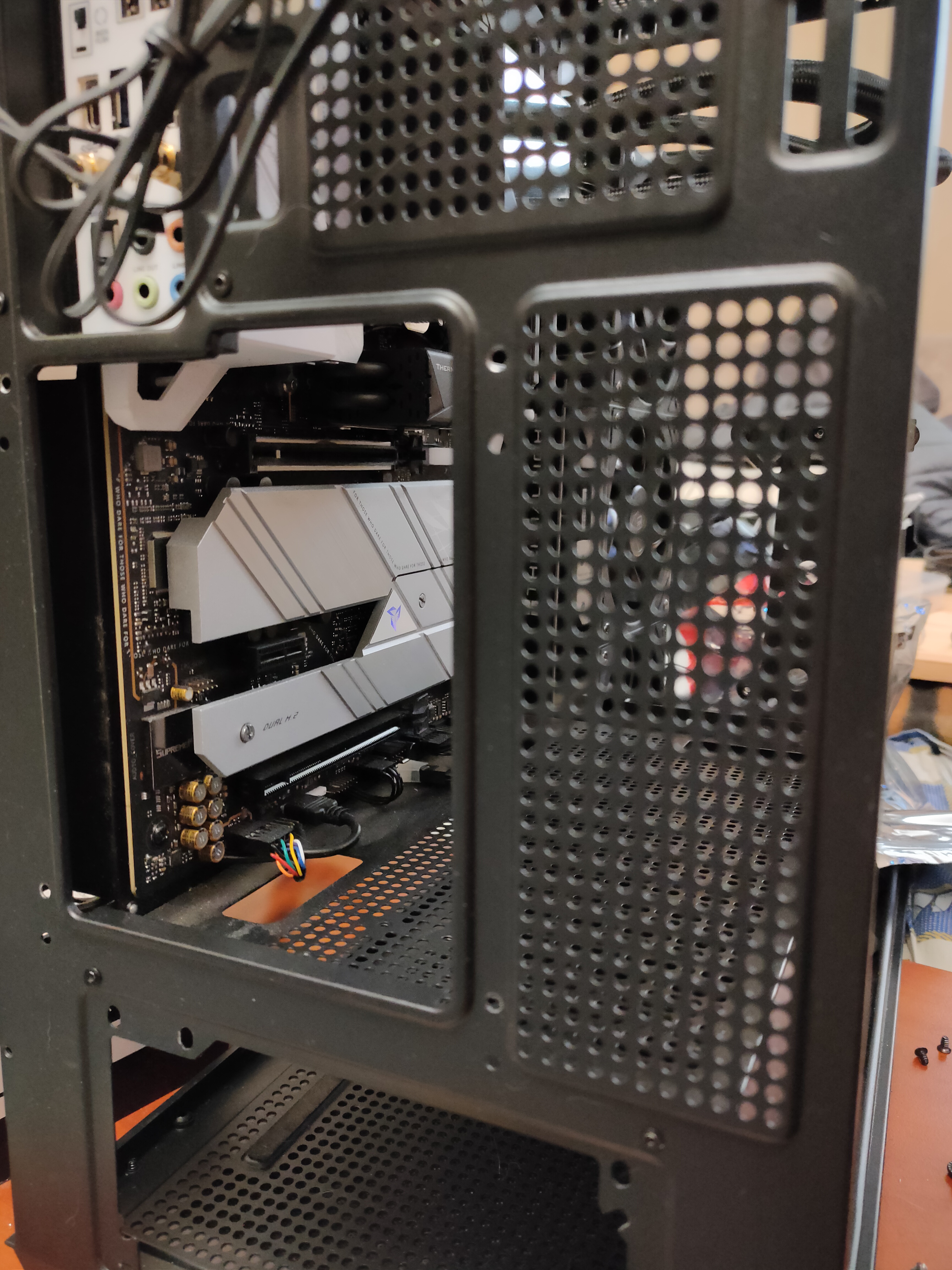

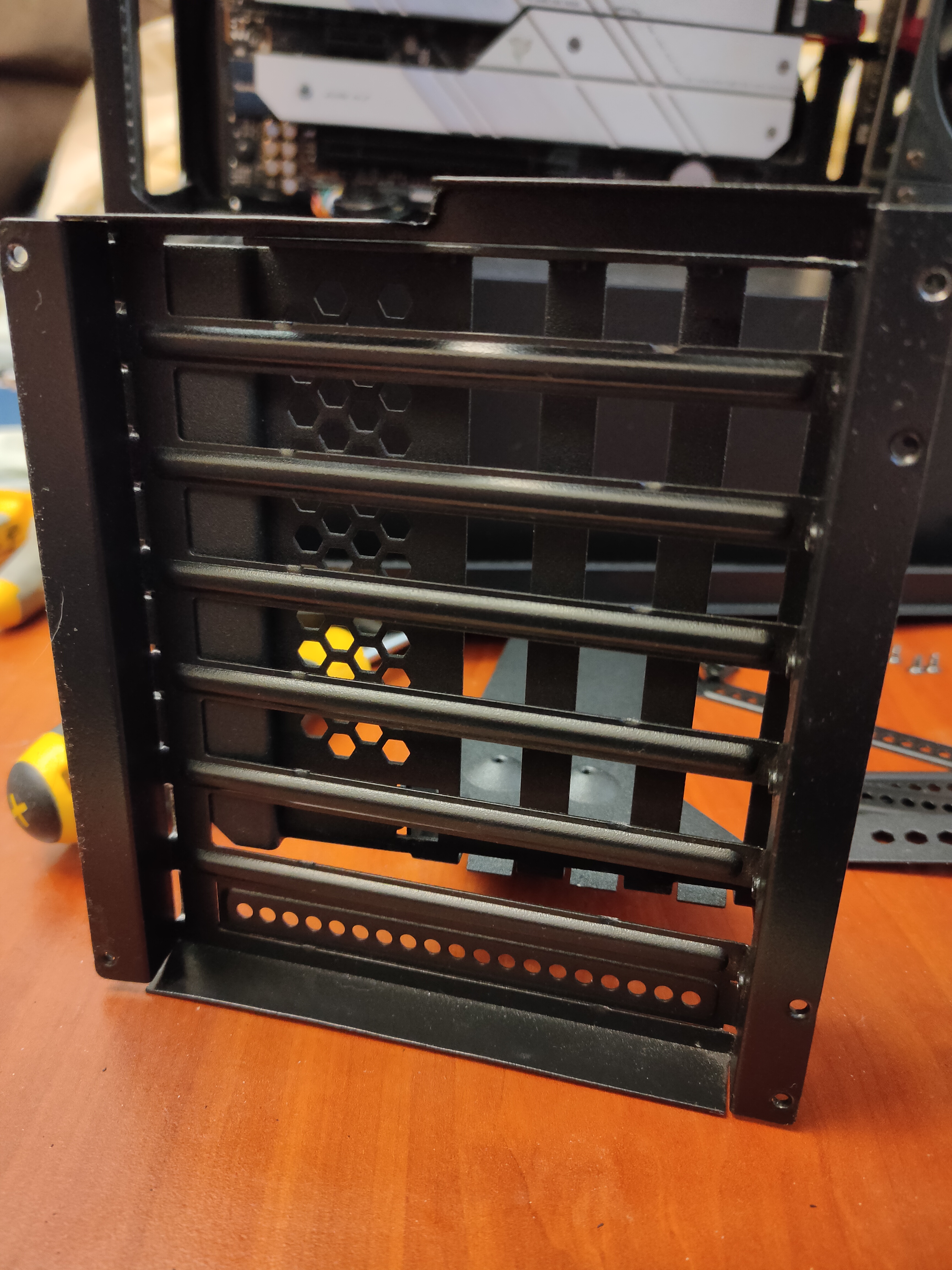

Панель інтерфейсів плат розширення в моєму корпусі відкручується, але щоб зняти її повністю, треба відкрутити і відхилити материнку. Добре, що не повністю розбирати. Це дозволяє працювати над панеллю поза корпусом.

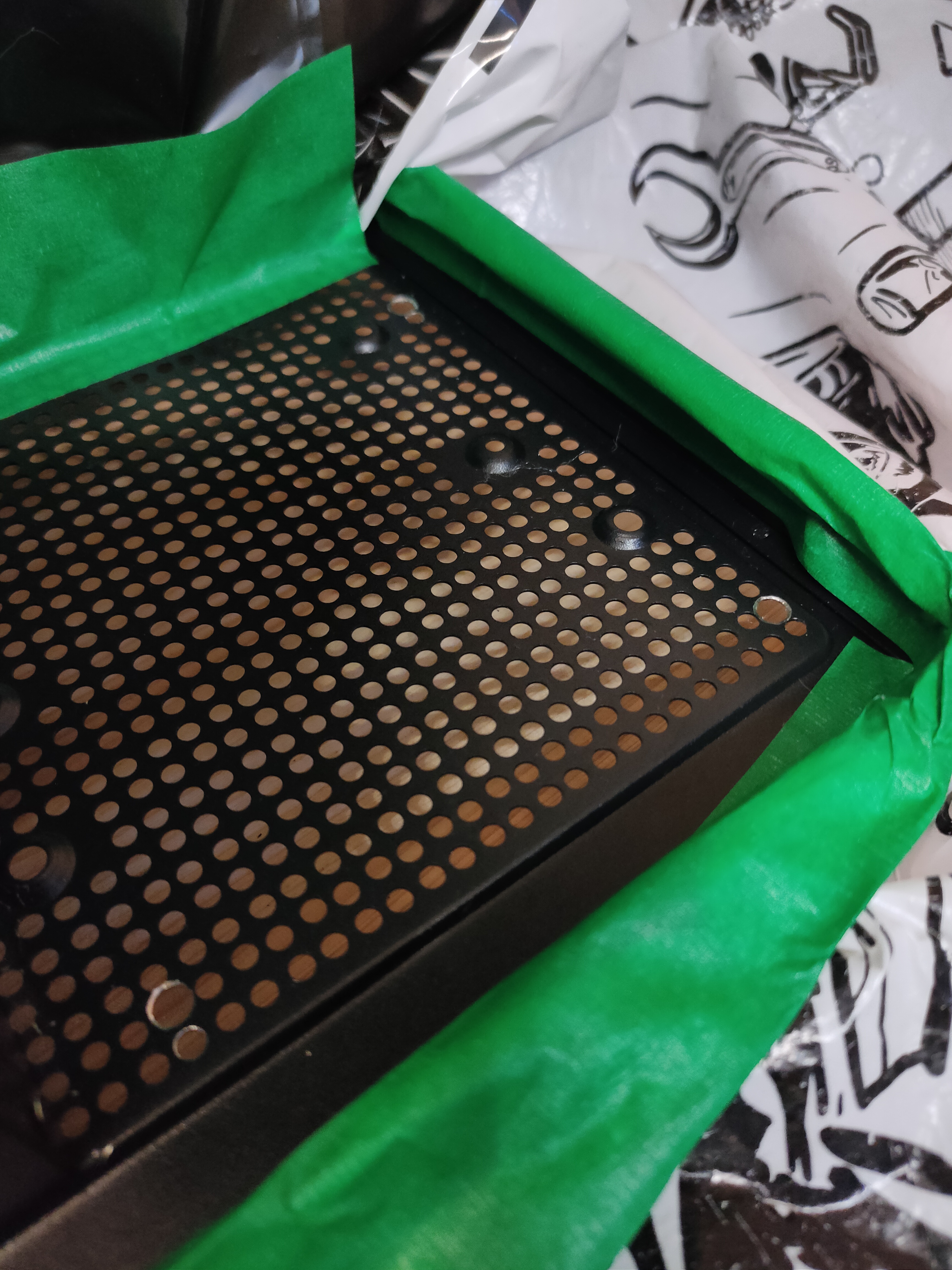

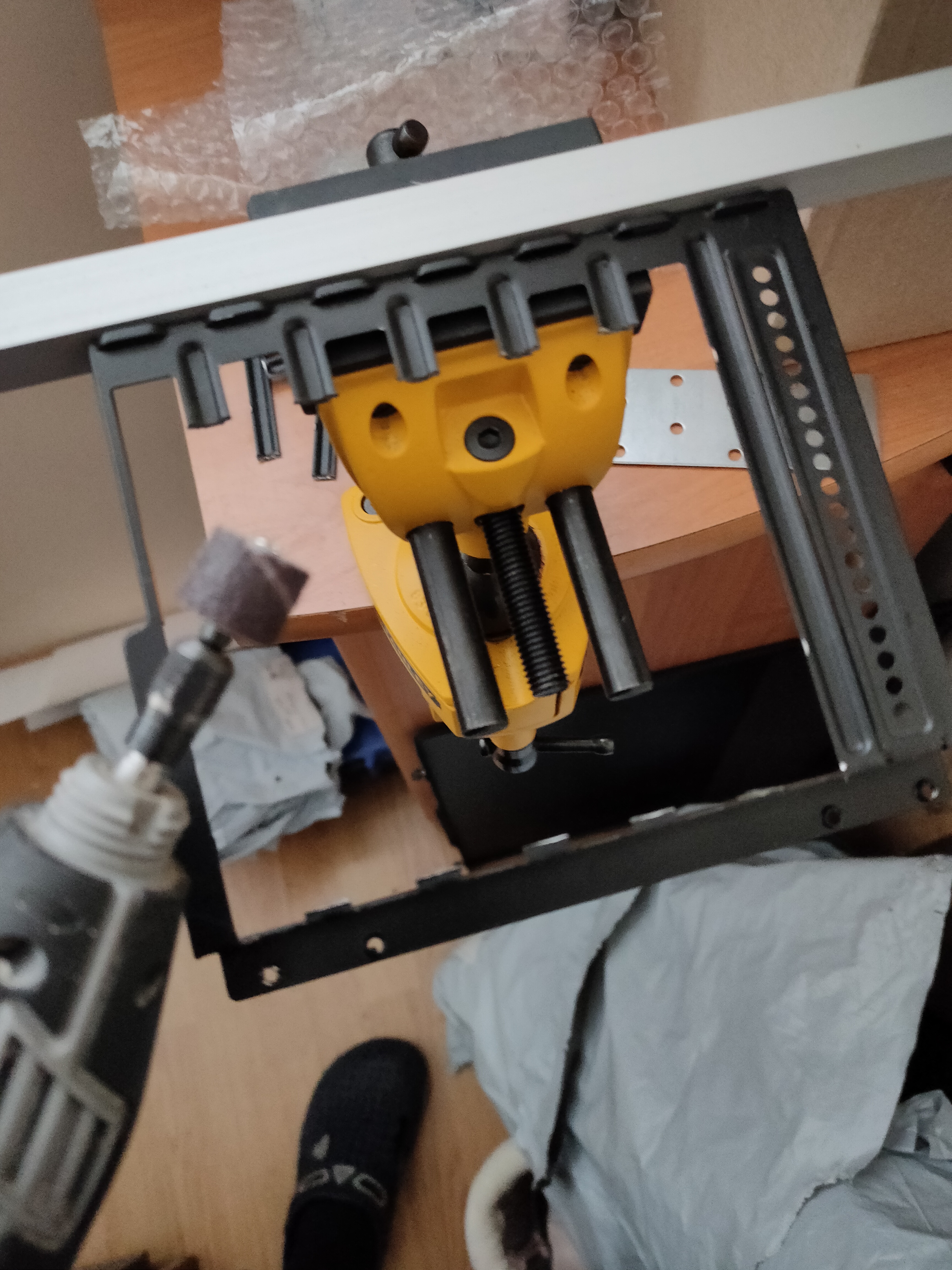

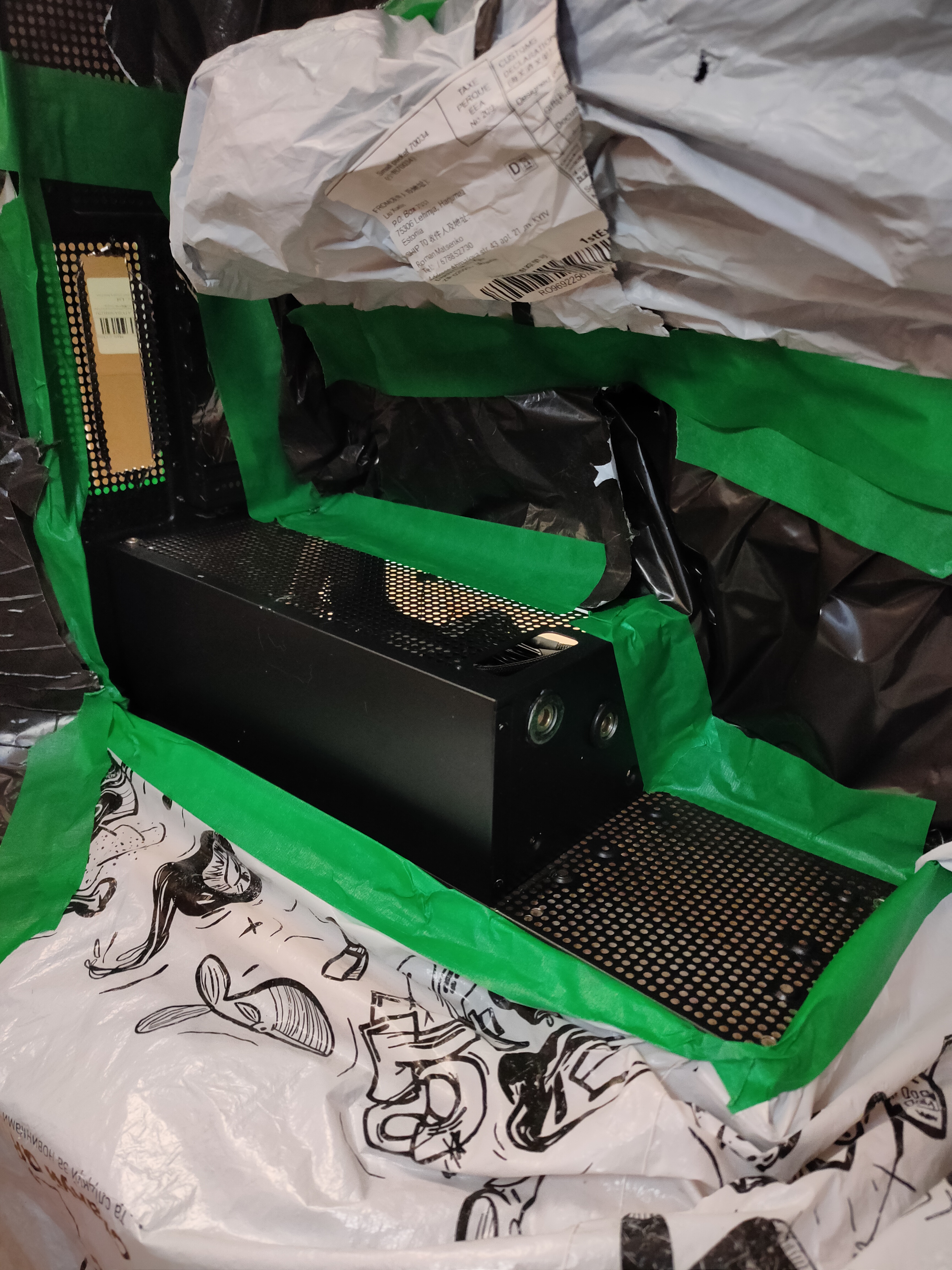

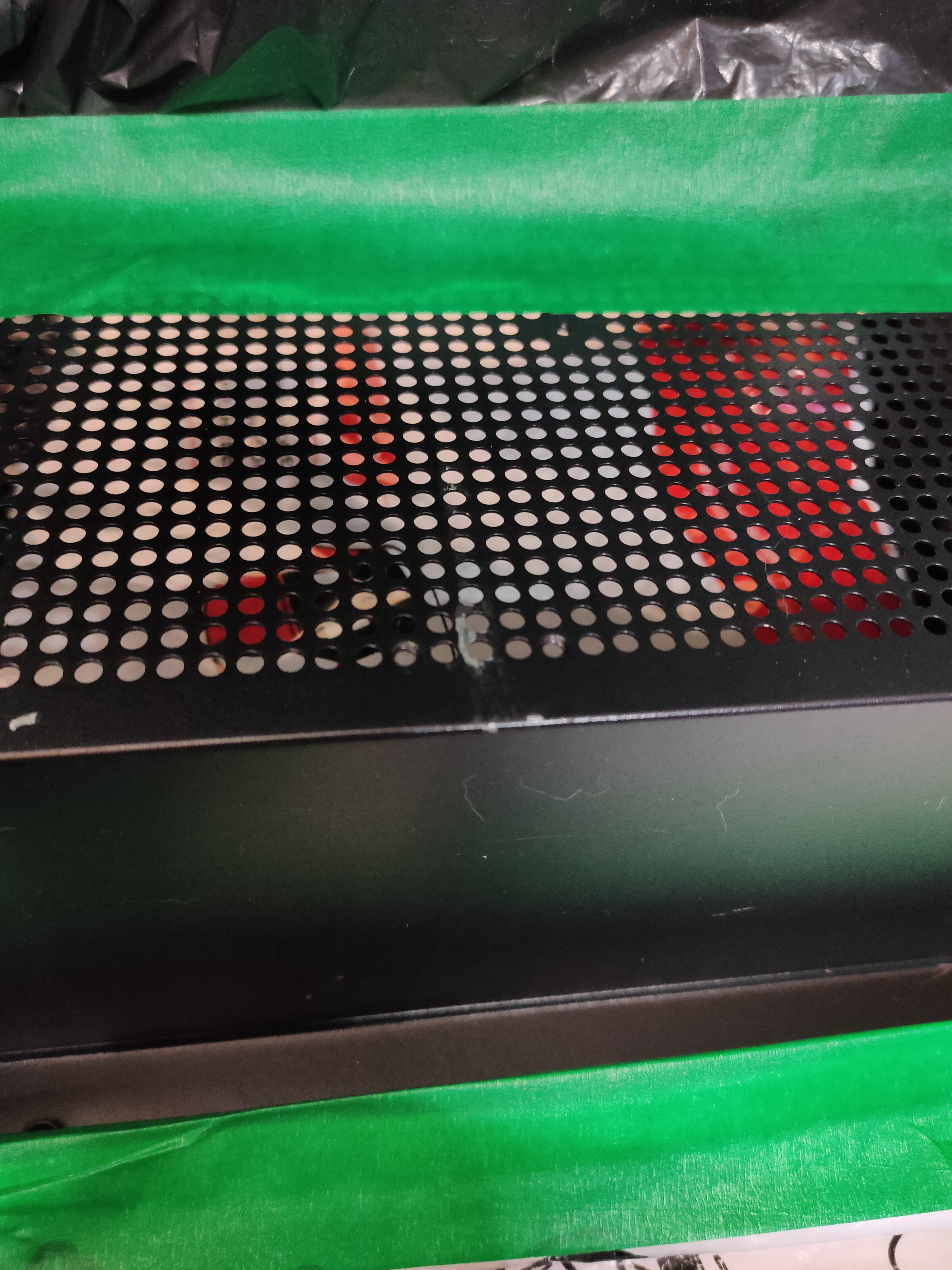

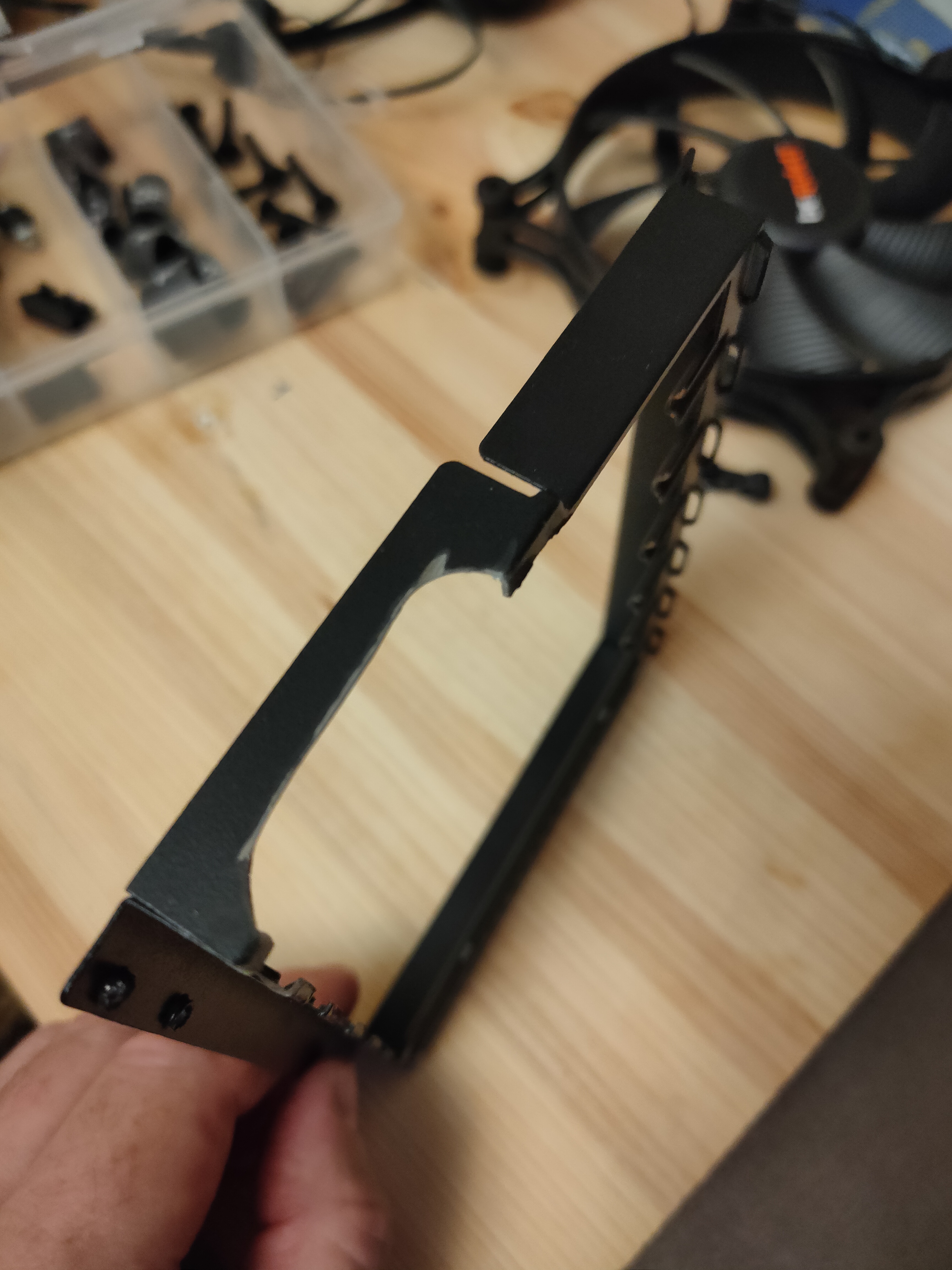

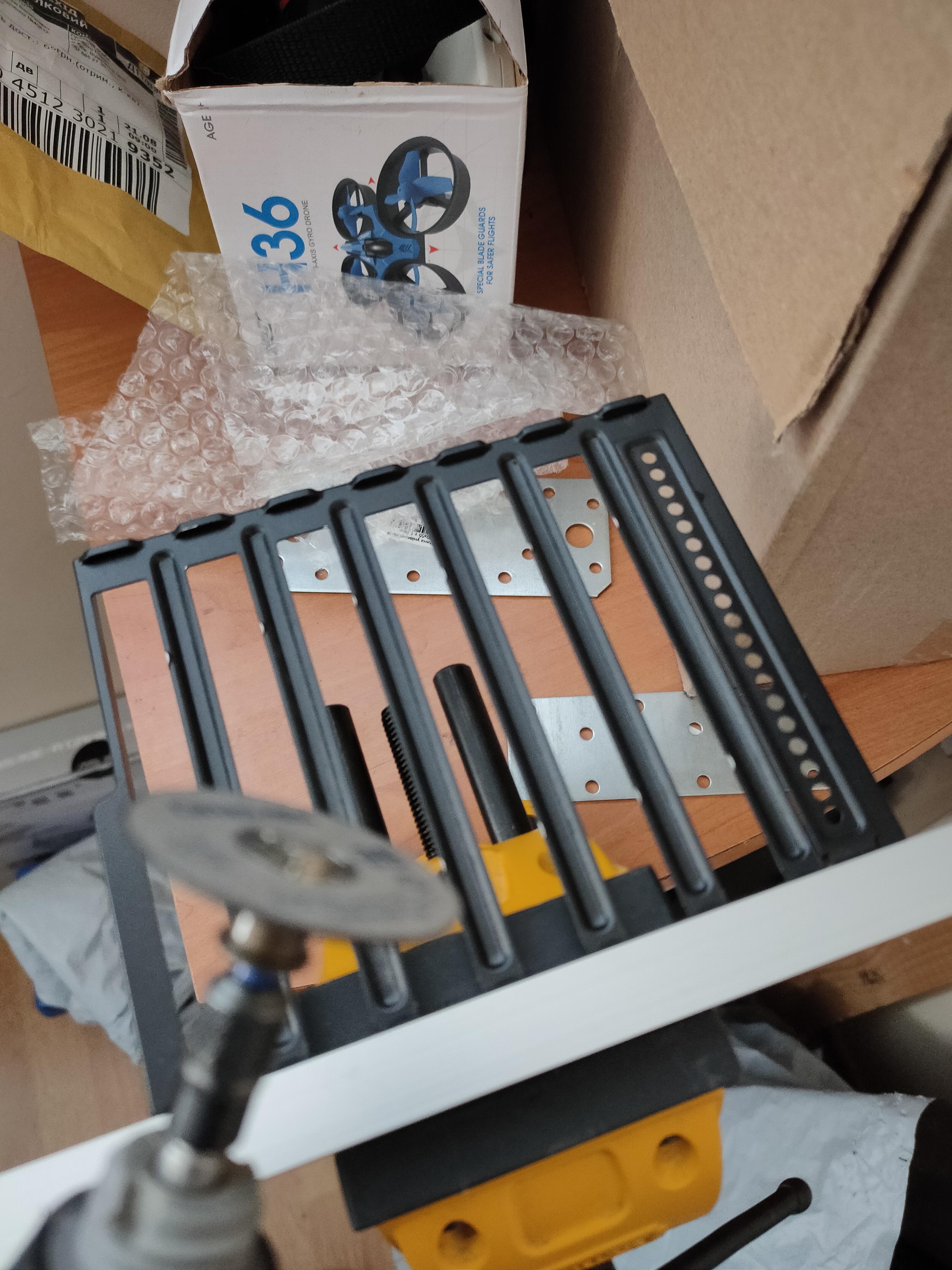

Відрізаю зайве, зачищаю, фарбую.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

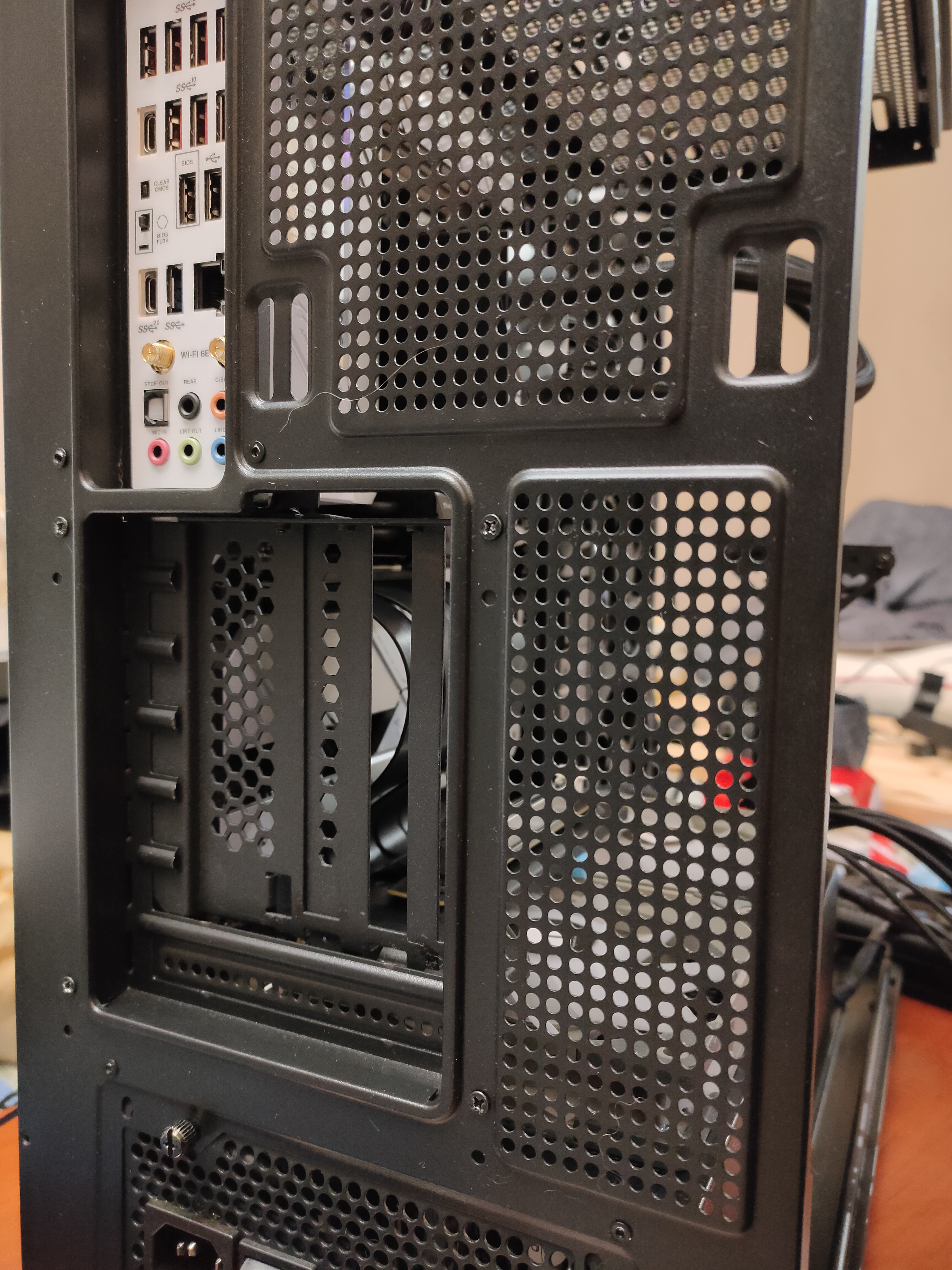

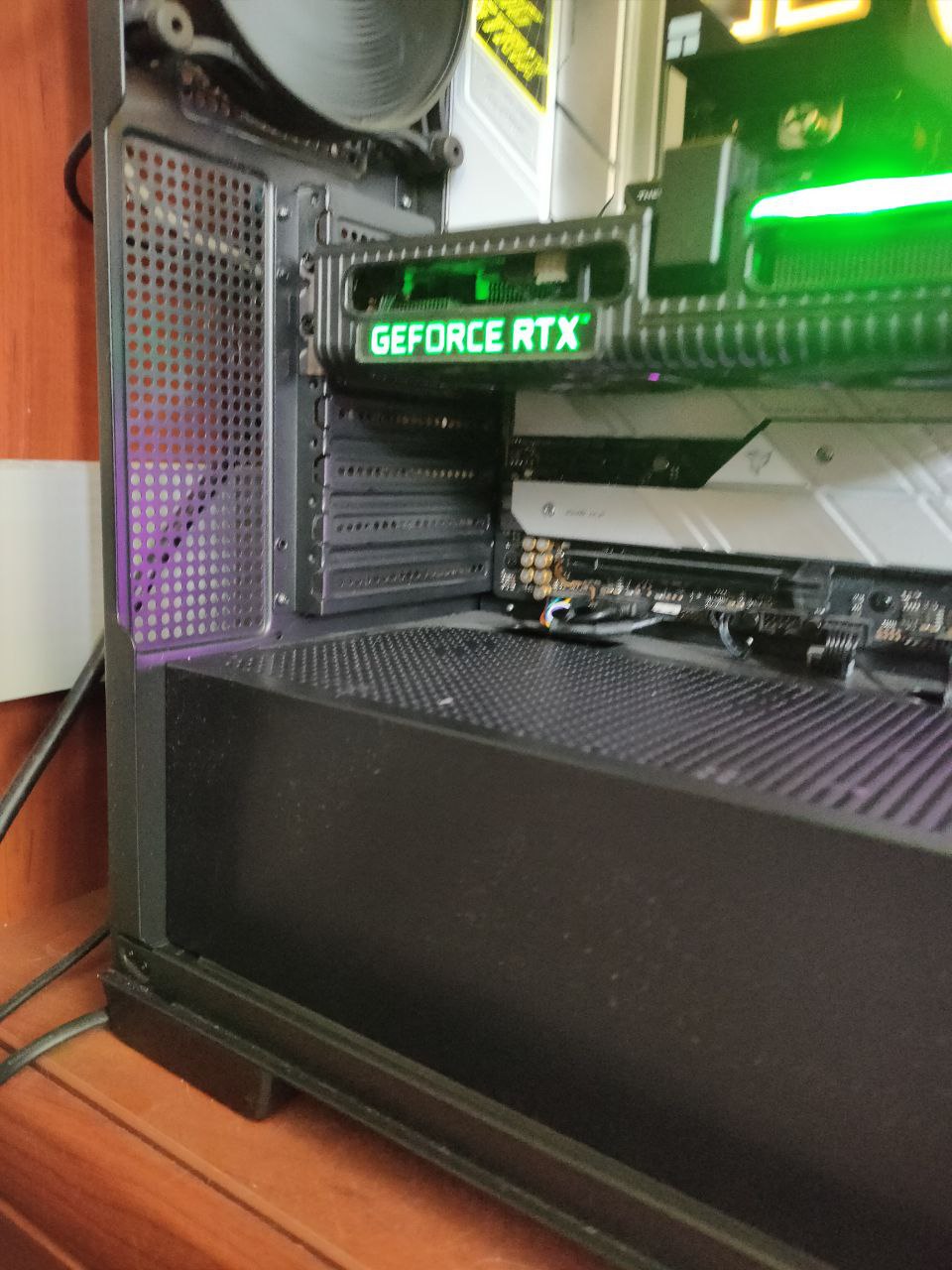

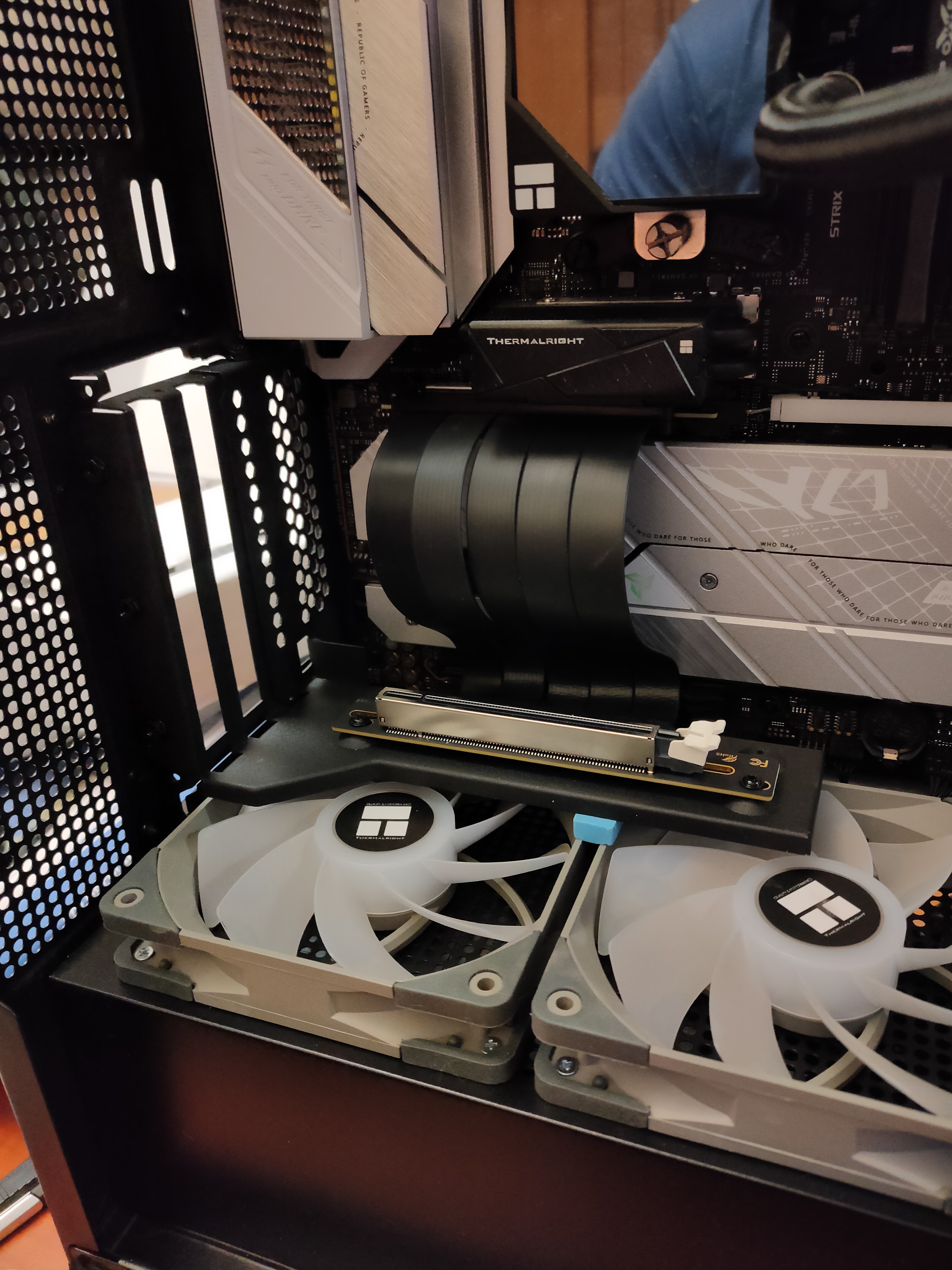

І збираю назад в корпус.
.jpg)
.jpg)
.jpg)
.jpg)

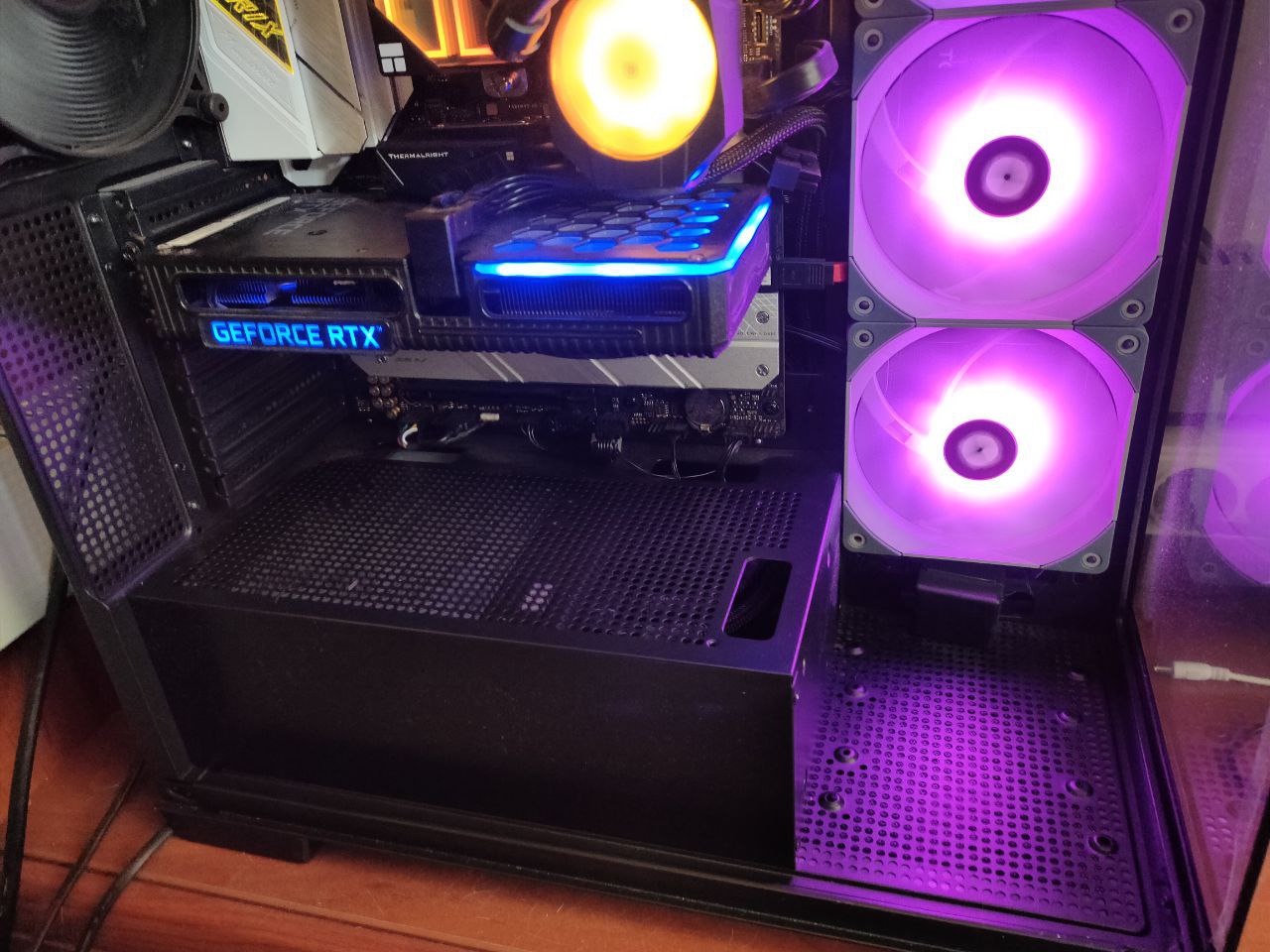

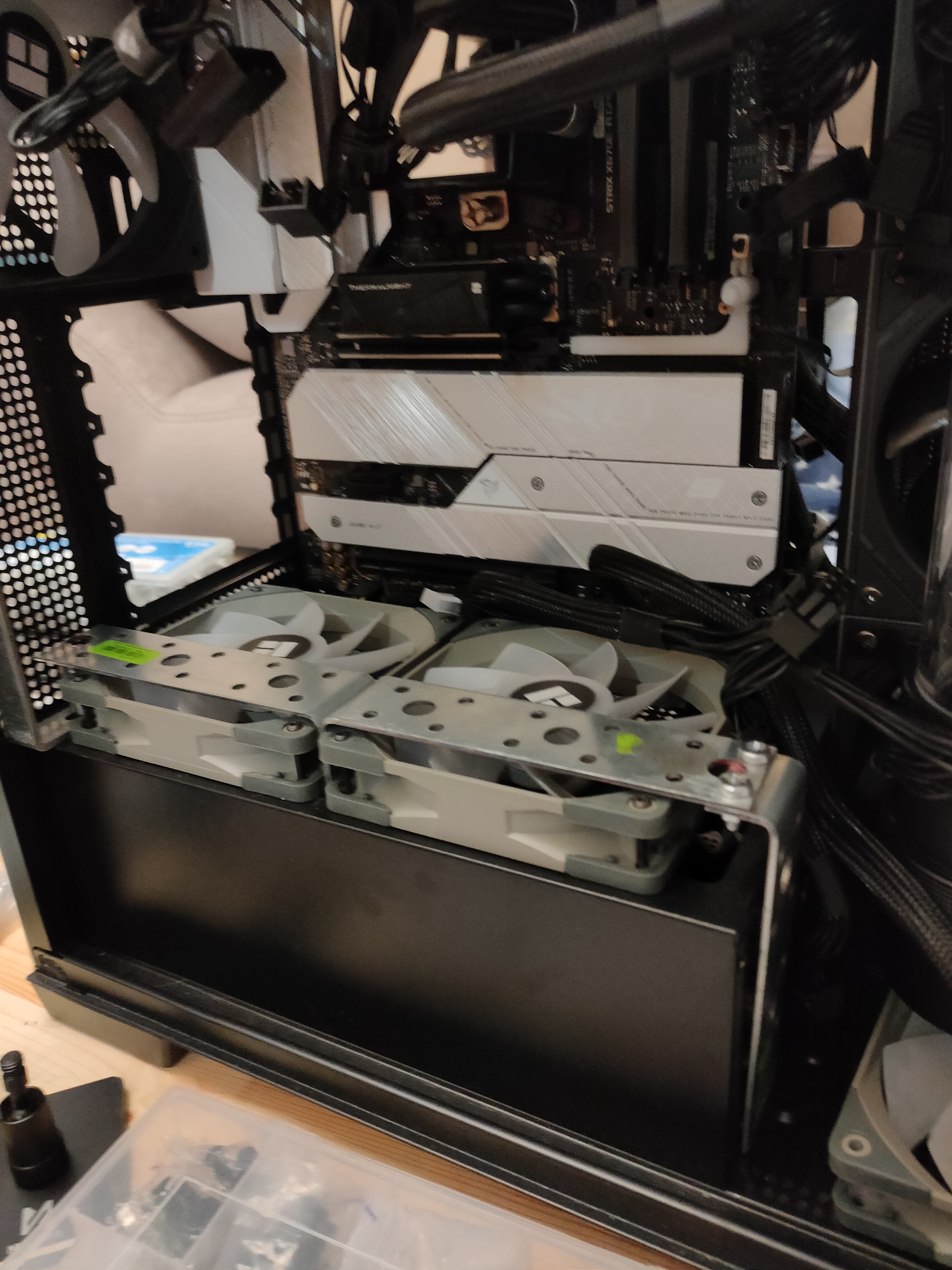

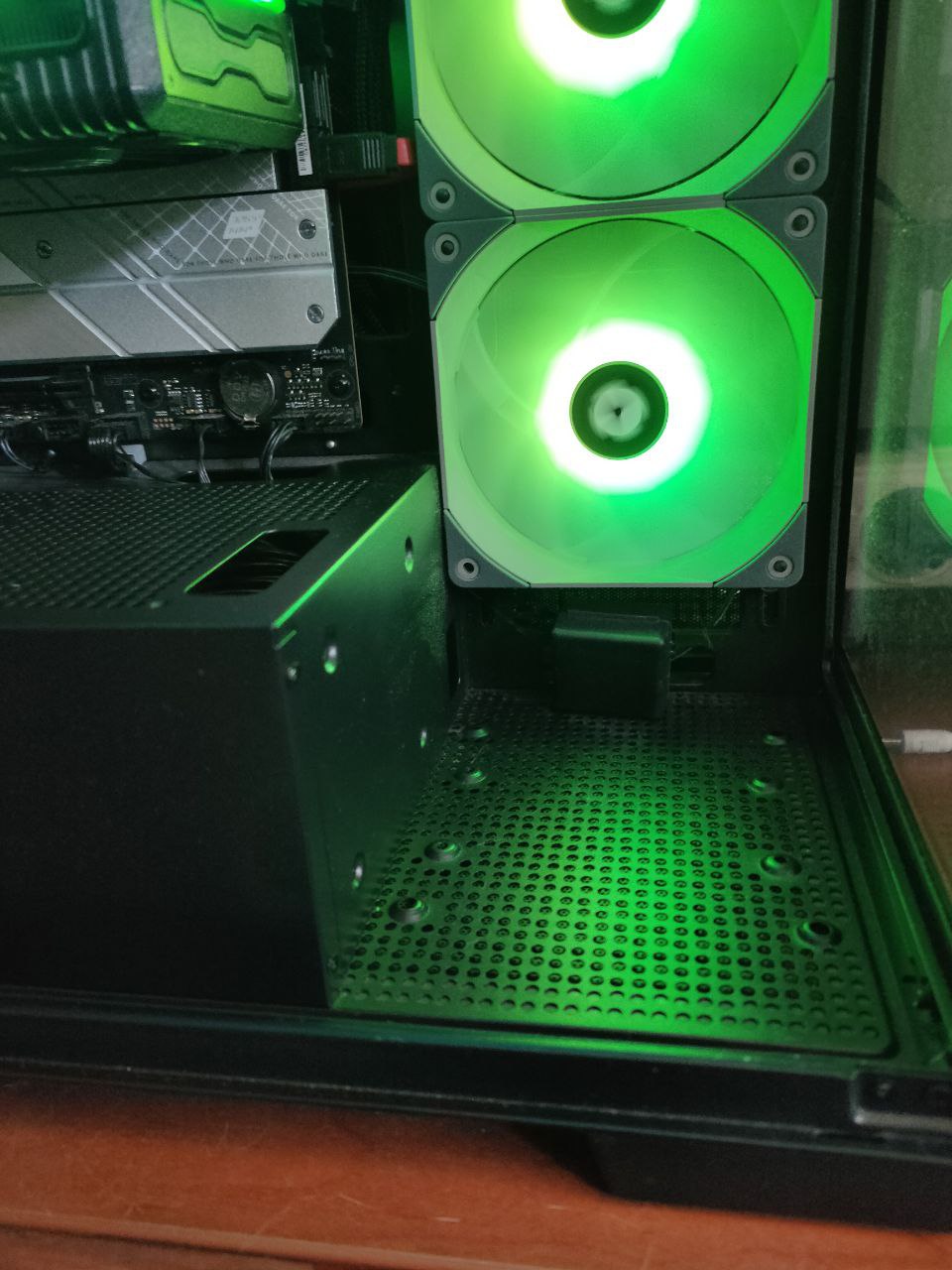

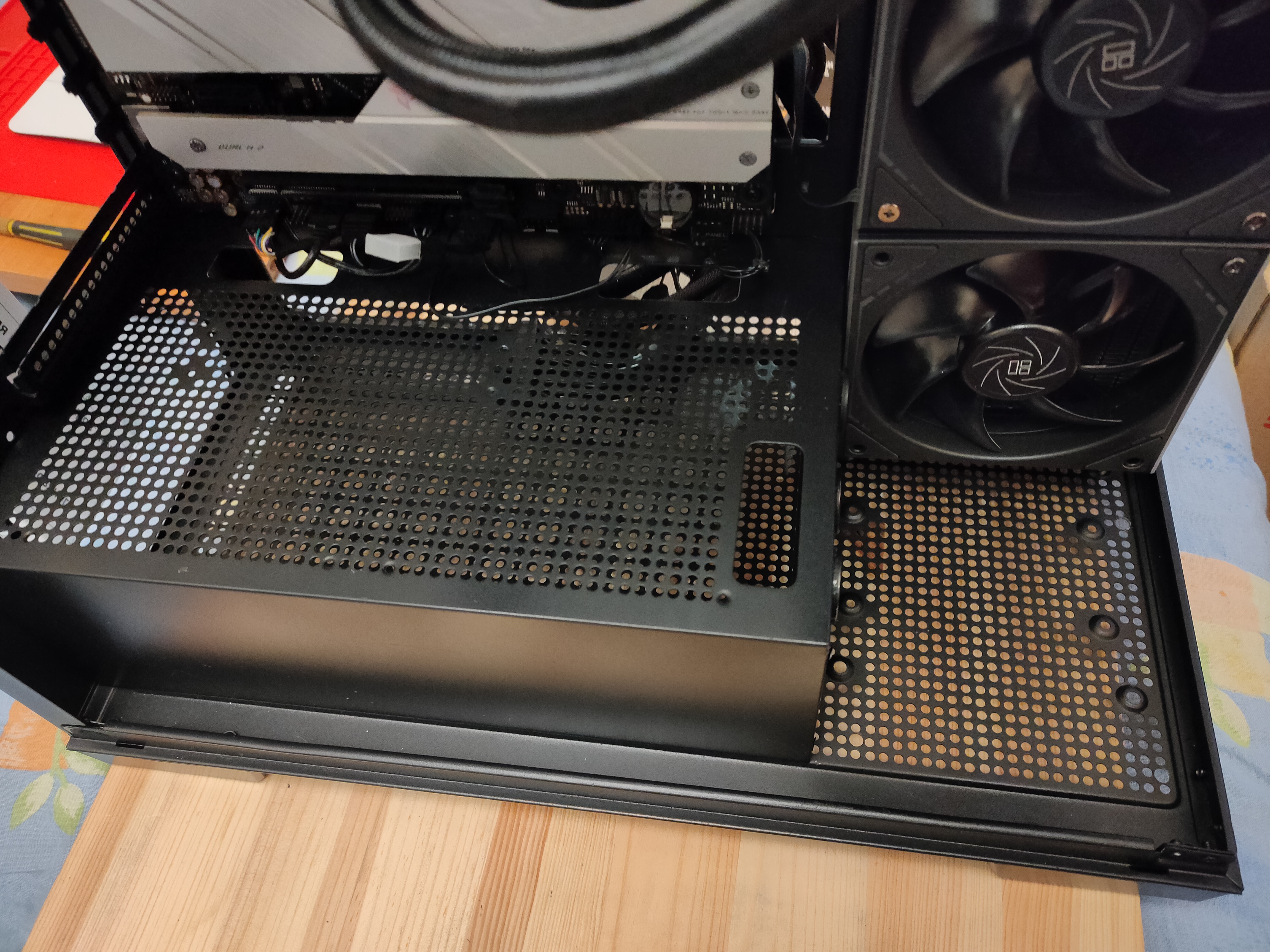

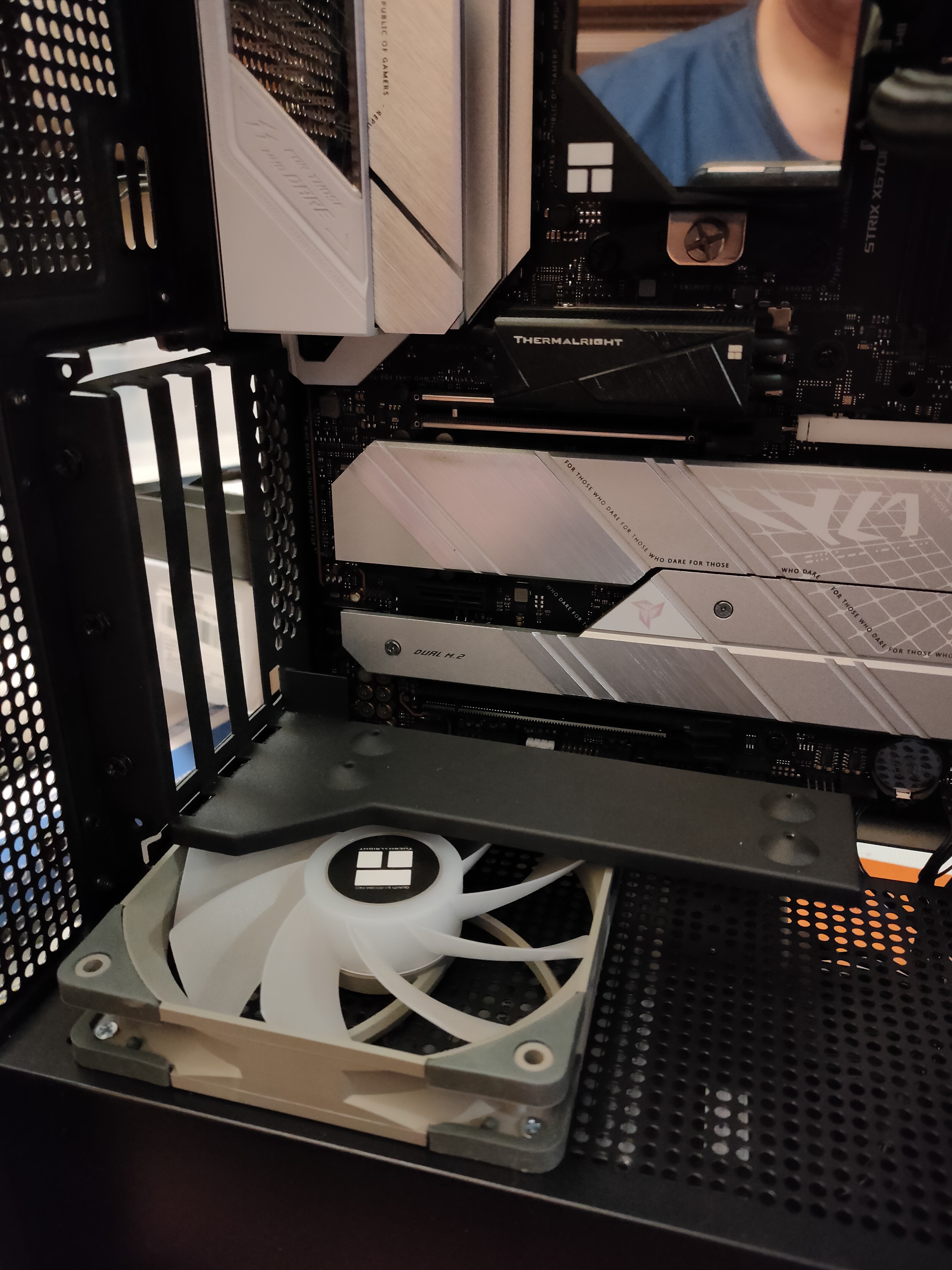

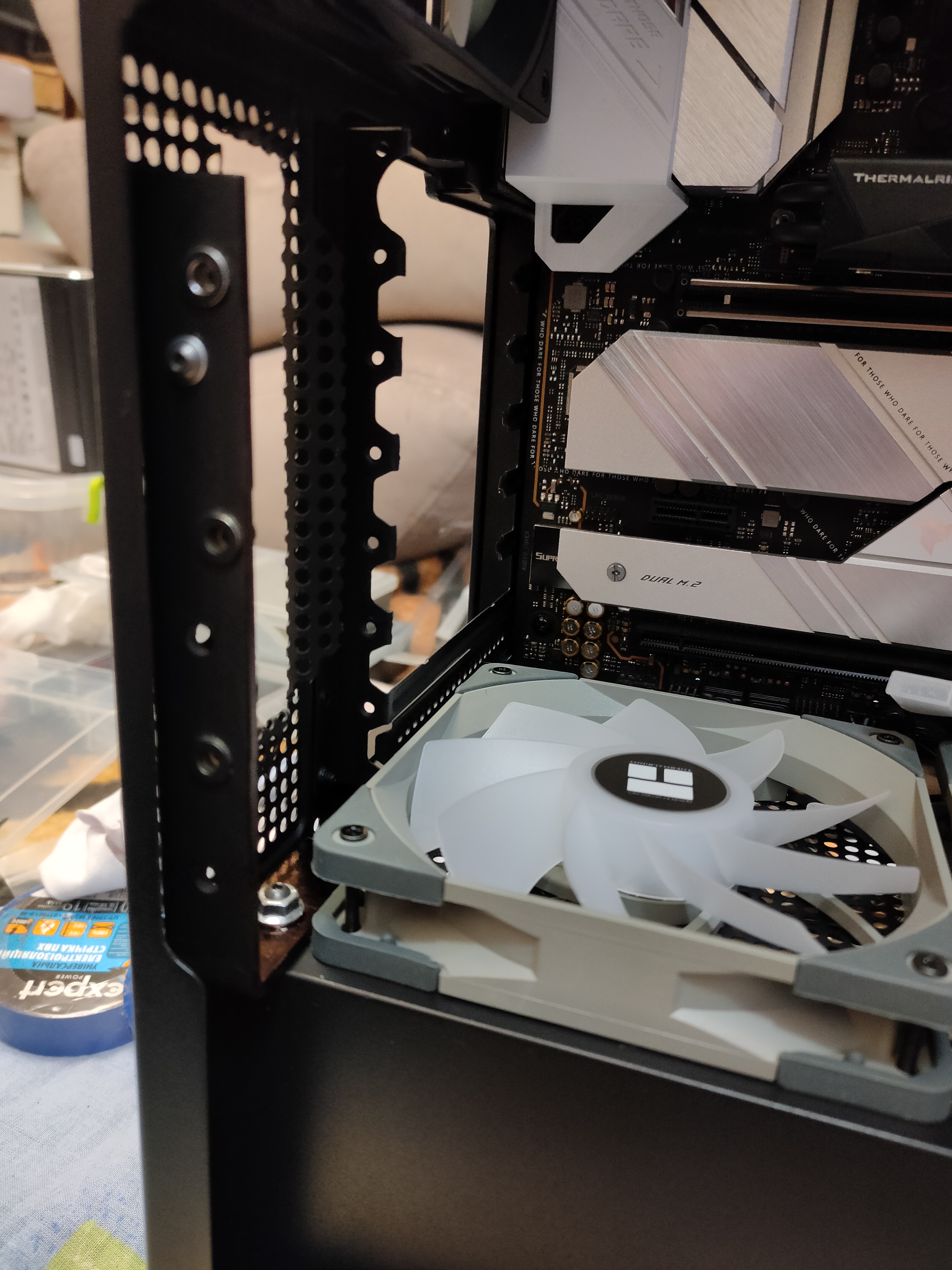

Таким чином, впускні вентилятори внизу, СРО процесора на фронті, кронштейн GPU змонтований, виведені ще дві лінії живлення для GPU.

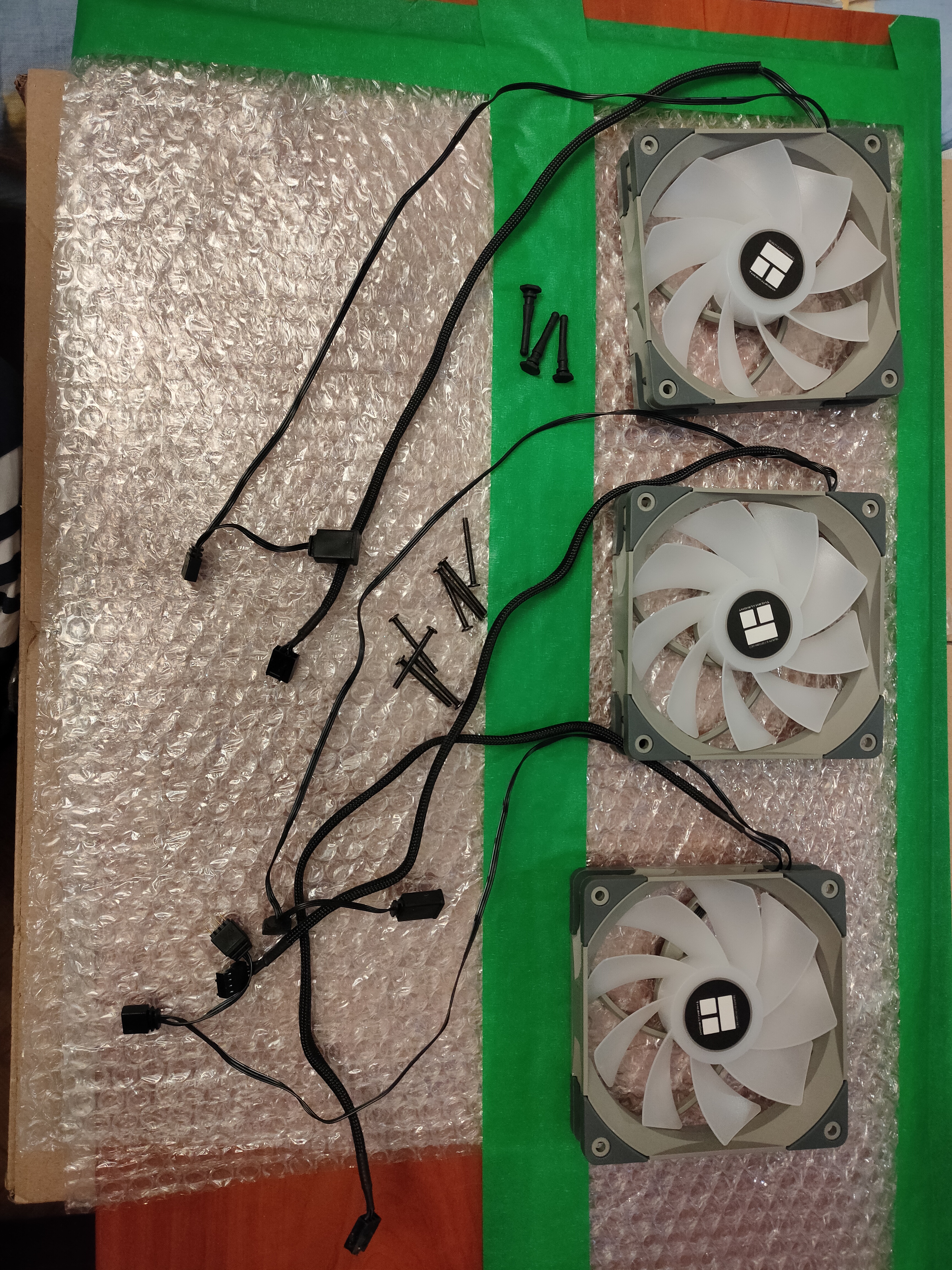

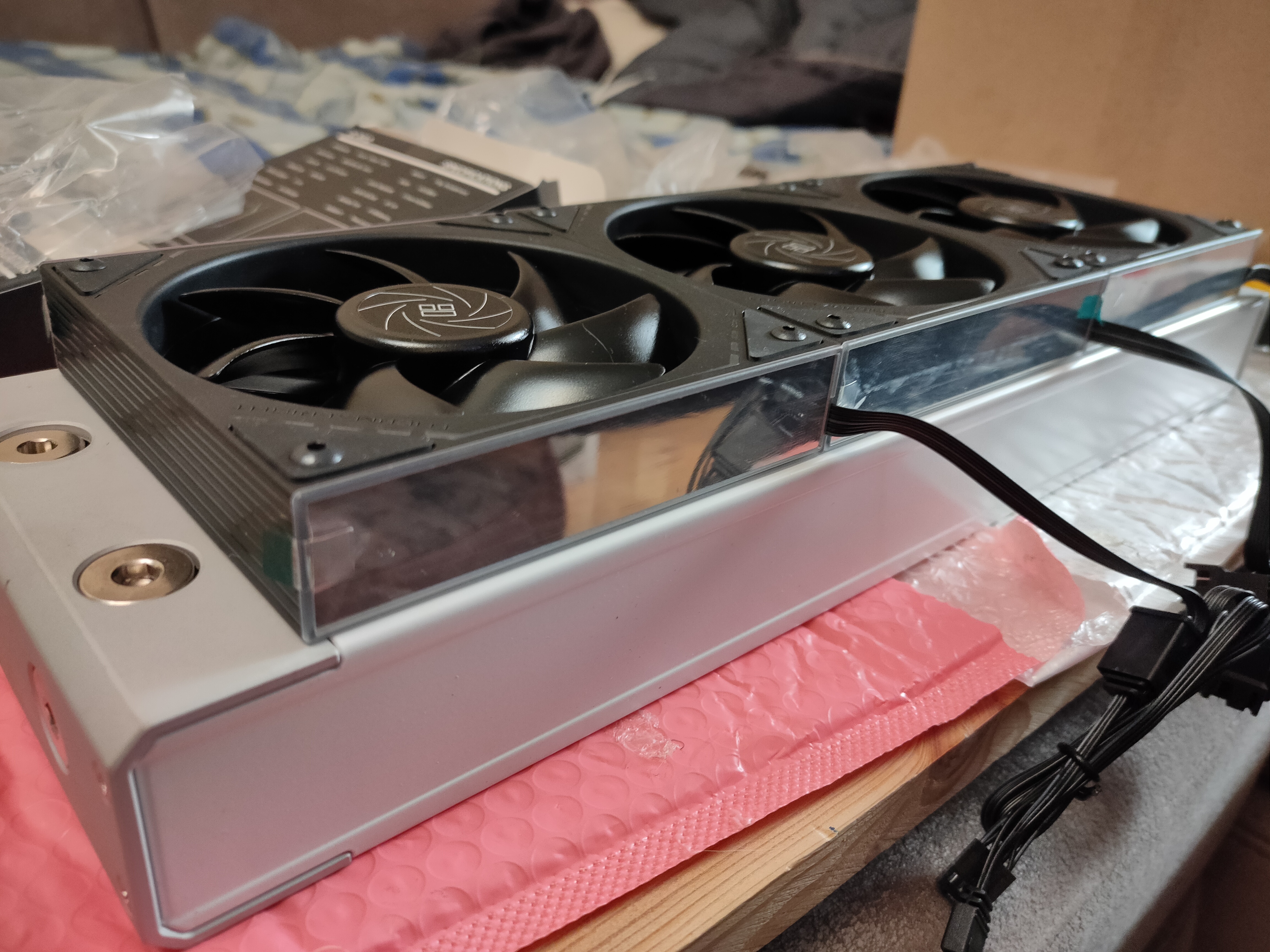

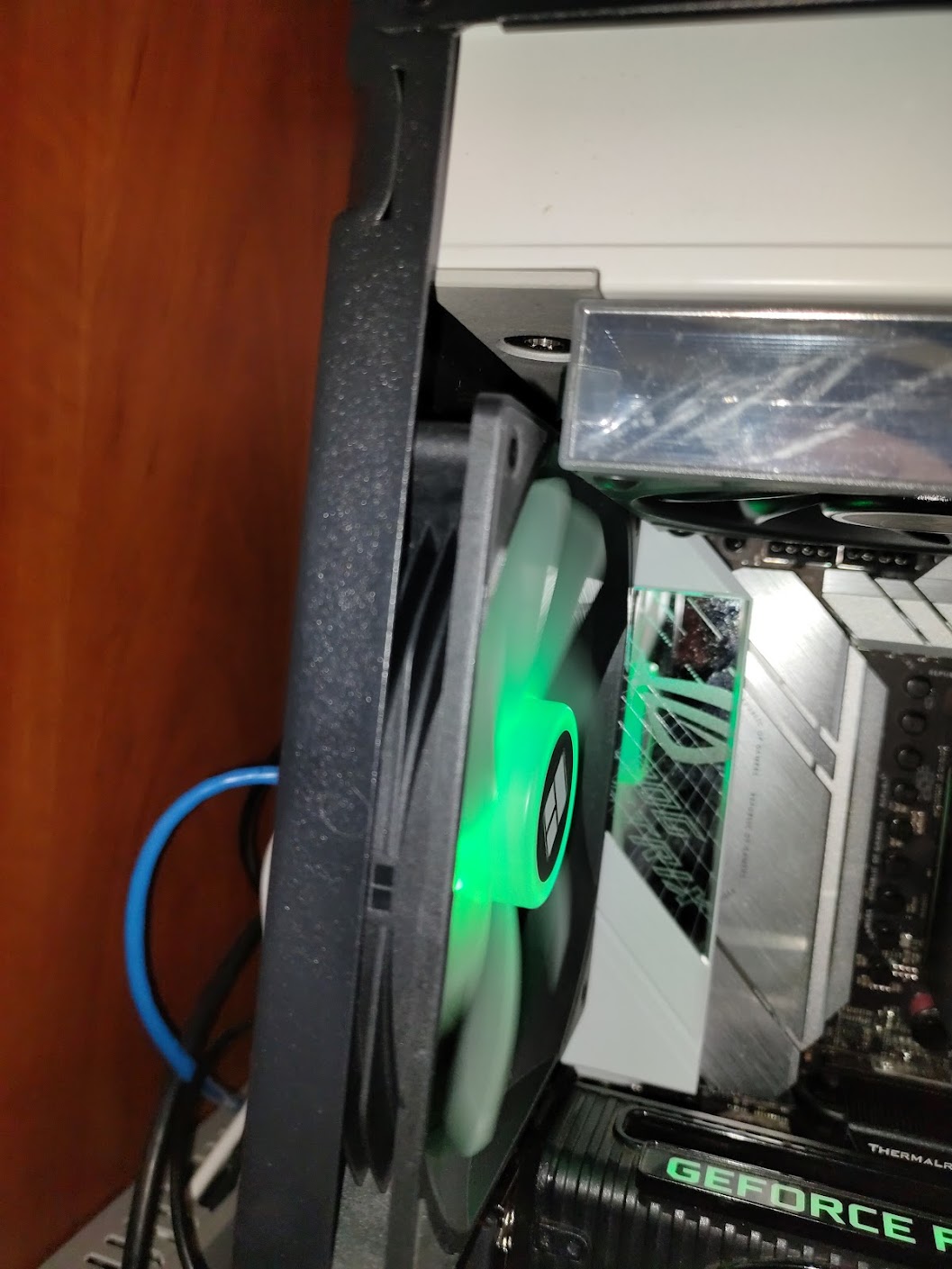

Збираю радіатор і вентилятори, монтую в корпус.
Радіатор стає встик між передньою і задньою панелями корпусу, одне кріплення переднього скла доводиться підрізати. Радіатор AIO процесора доводиться опускати в найнижче положення, інакше верхні вентилі впираються в його трубки. Тоді нижній впускний вентилятор потрібно подати трох вперед, і стандартне кріплення вже не підходить, треба буде колхозити. Також монтую помпу.

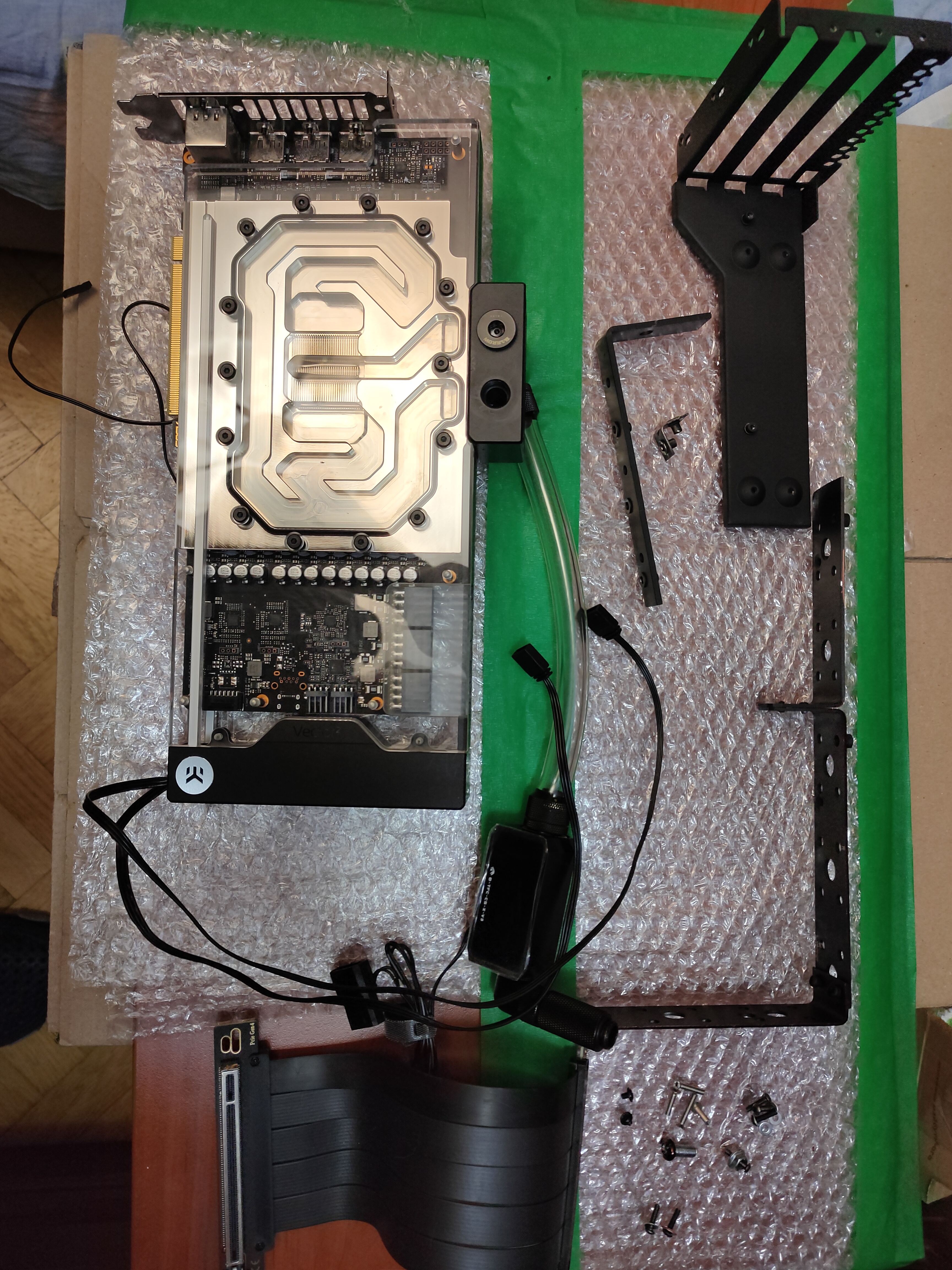

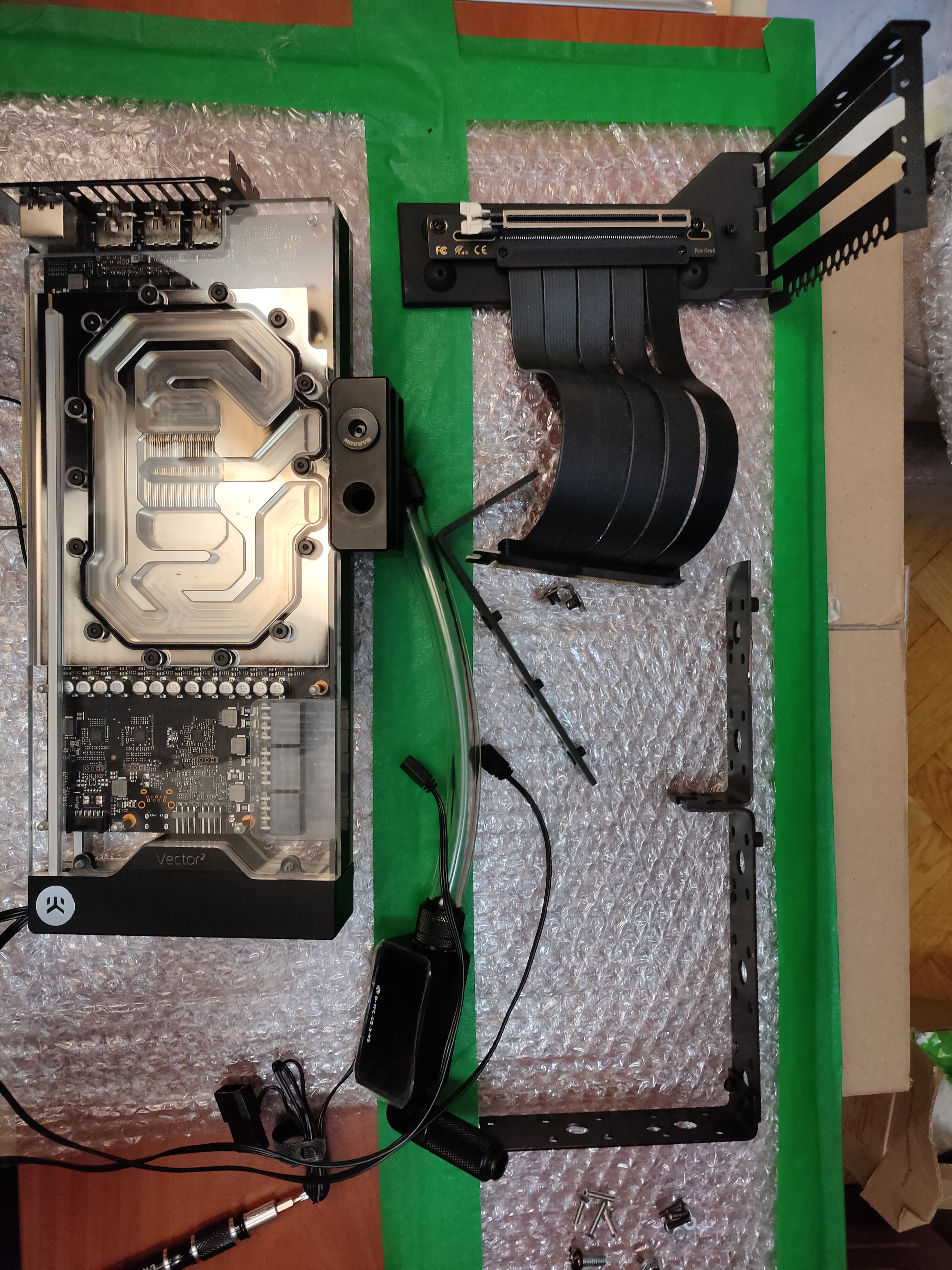

Збираю GPU після попередніх дослідів з прокладками, і ставлю в корпус для примірки і тестування розміщення трубок. Які там трубки... GPU не стає на місце, впирається в водоблок AIO процесора. Того водоблока нема що бачити, я і не думав, що в нього можна впертися. Але ж. Таким спритним прийомчиком вилітають зразу два мої шедеври - крноштейн помпи і кронштейн GPU. Треба віддаляти GPU від материнської плати і відмовлятися від кронштейна помпи. Поки думаю виготовити міст над впускними вентиляторами і на нього монтувати Teucer/GPU, а помпу поставити на радіатор AIO процесора на кронштейн EK.

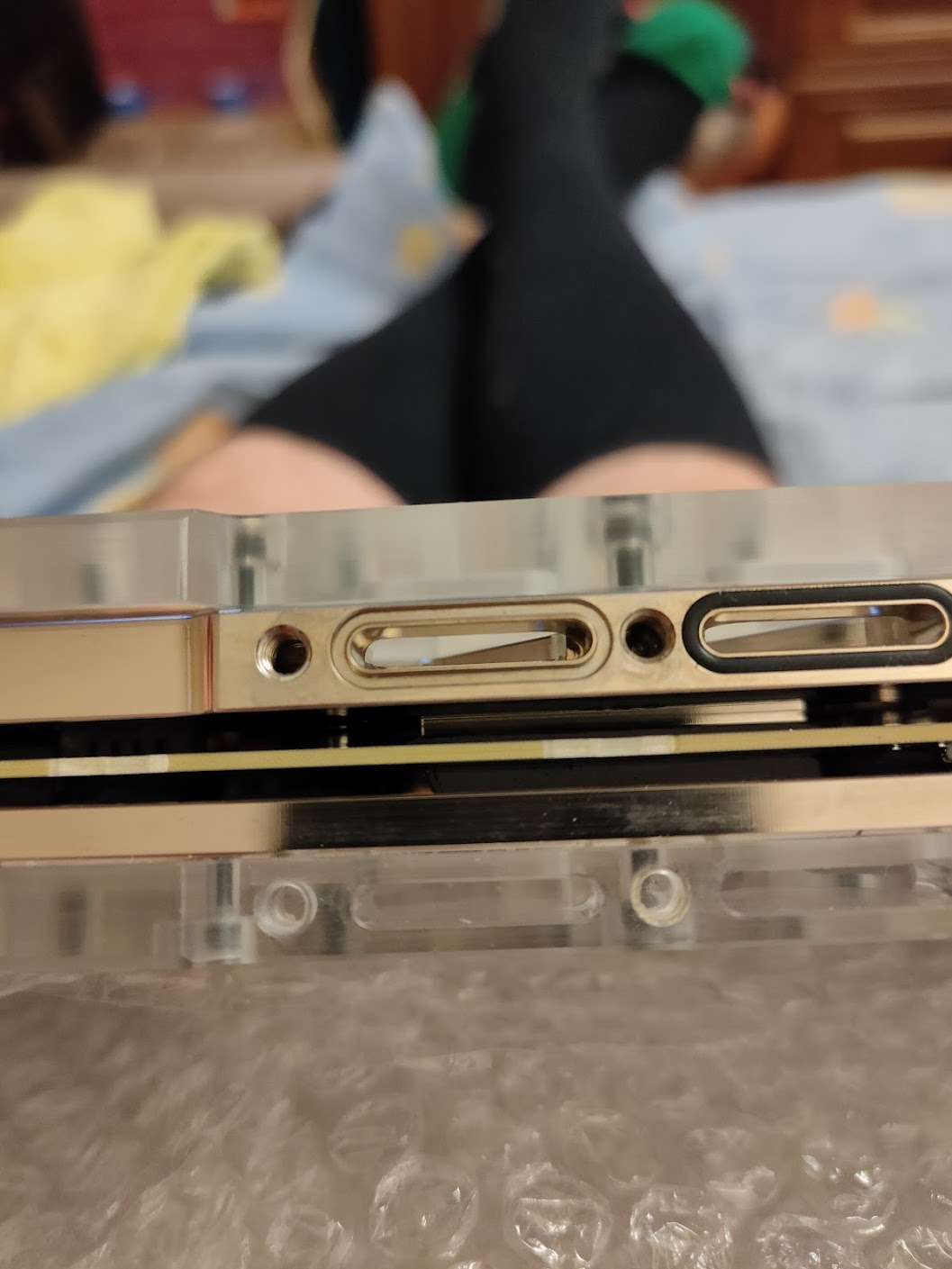

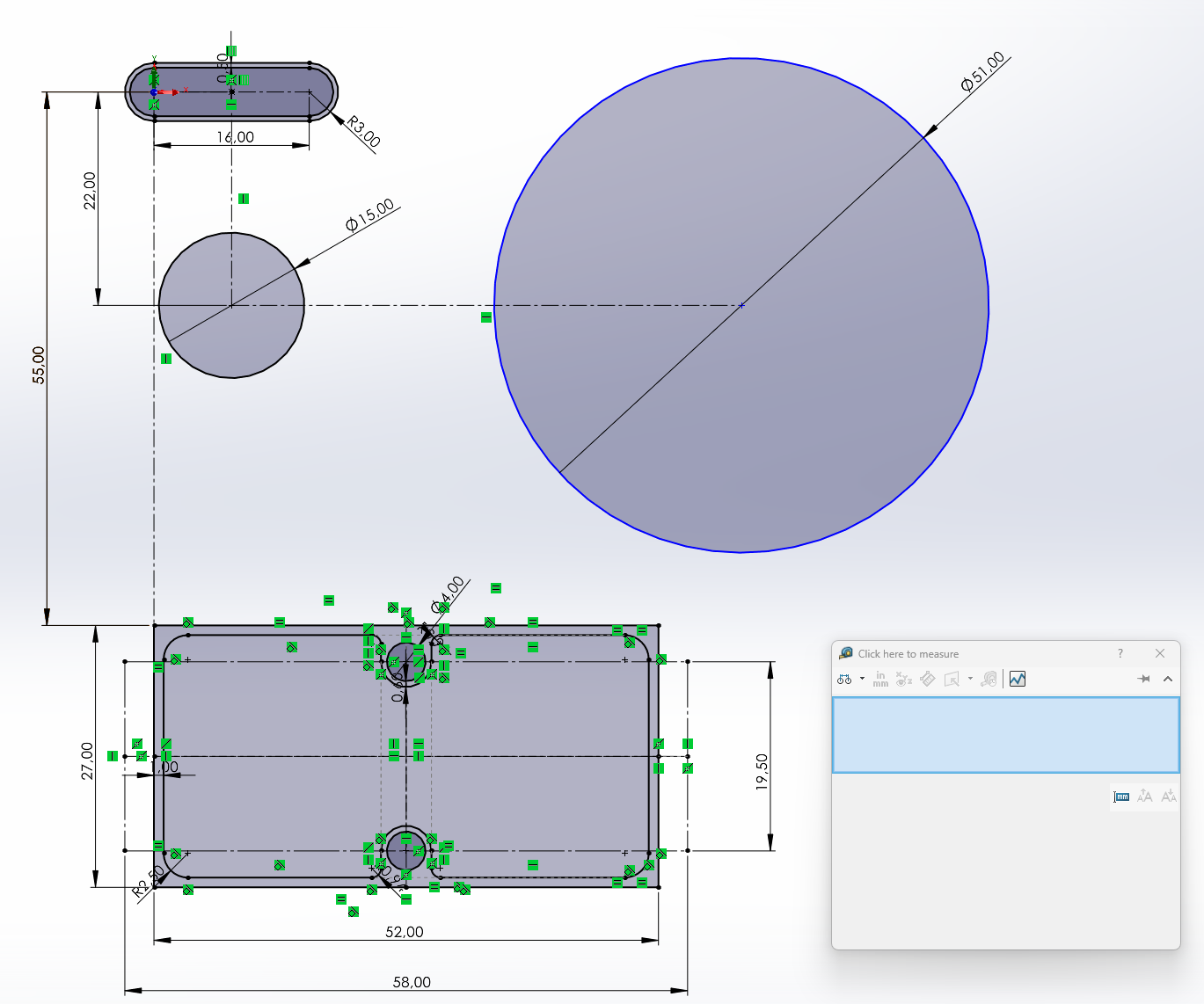

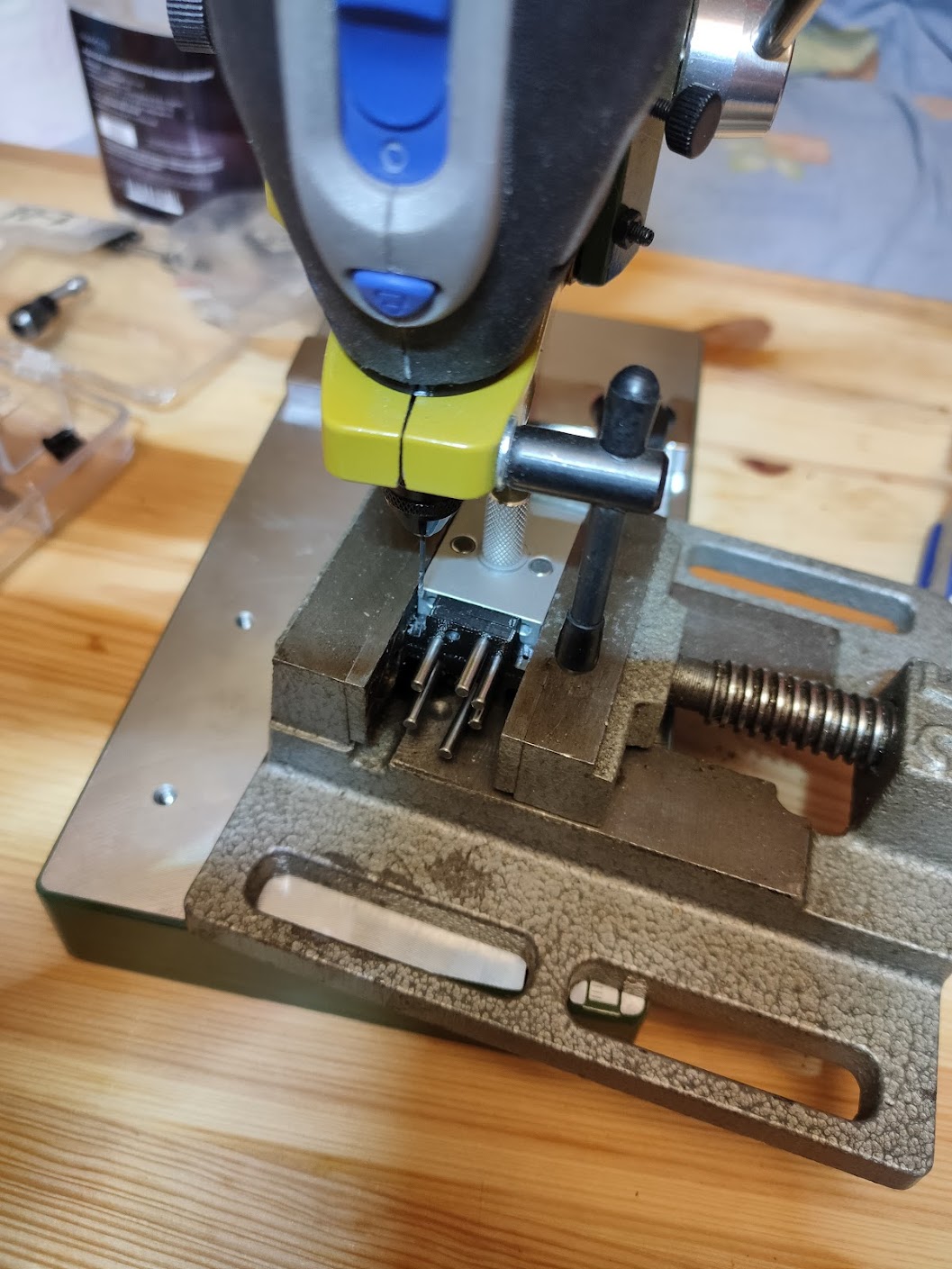

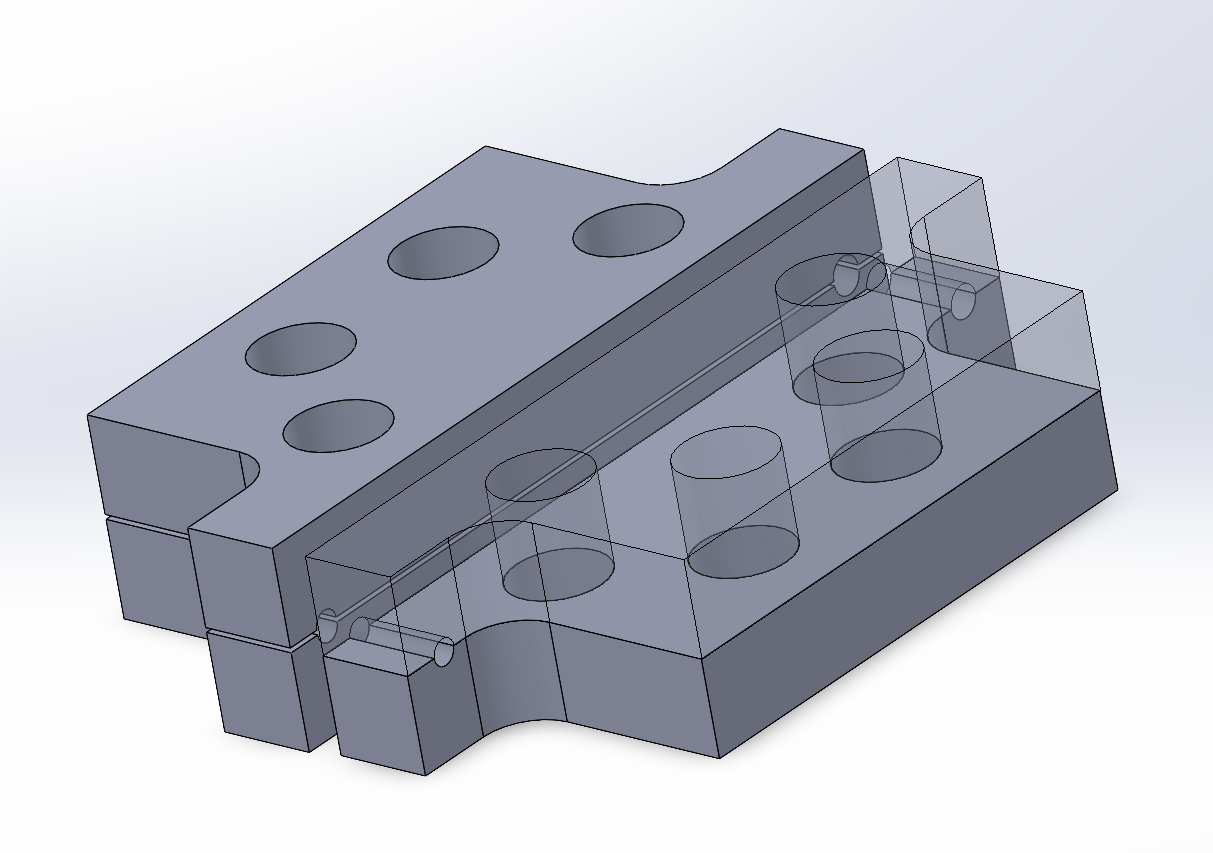

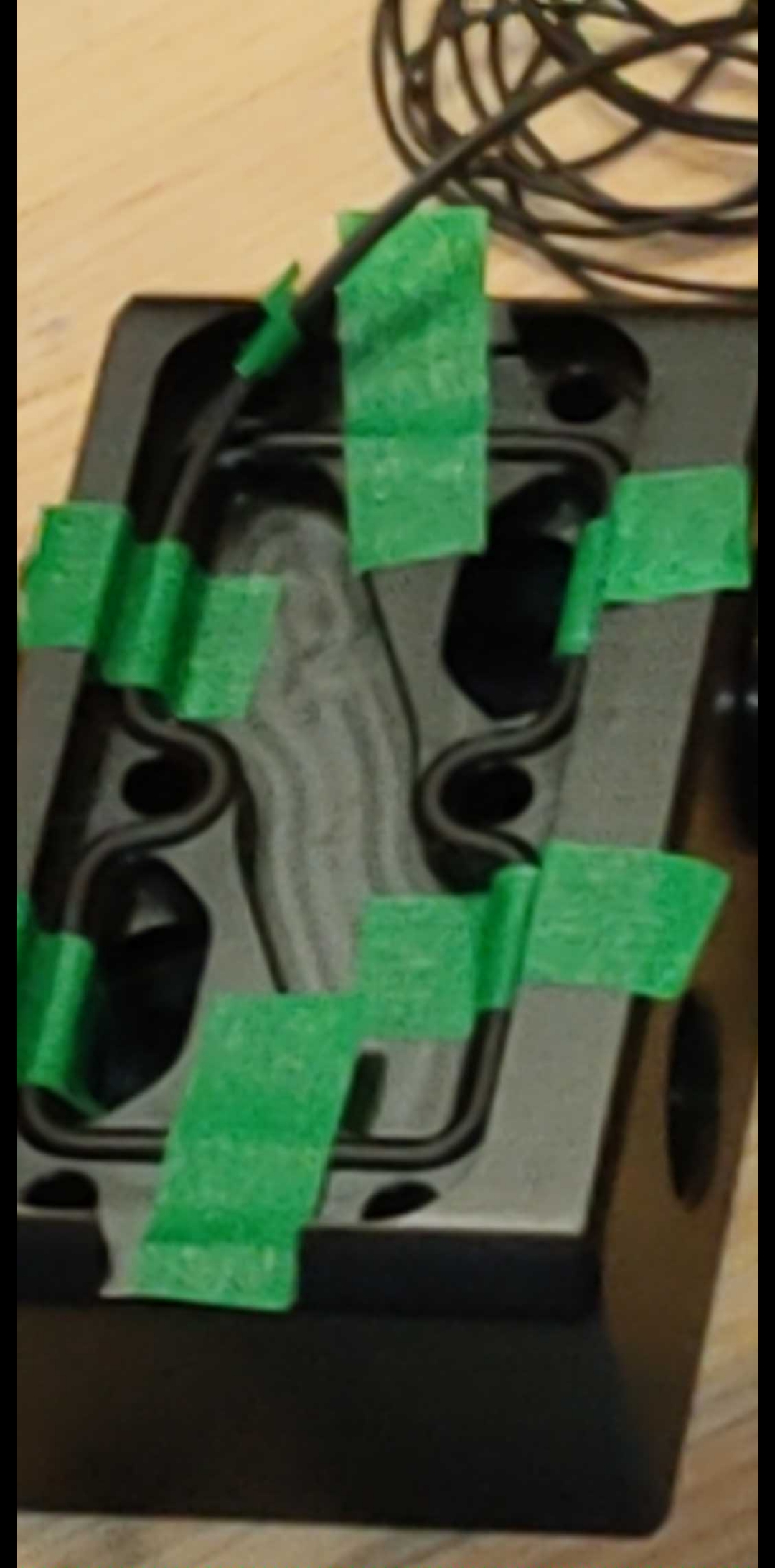

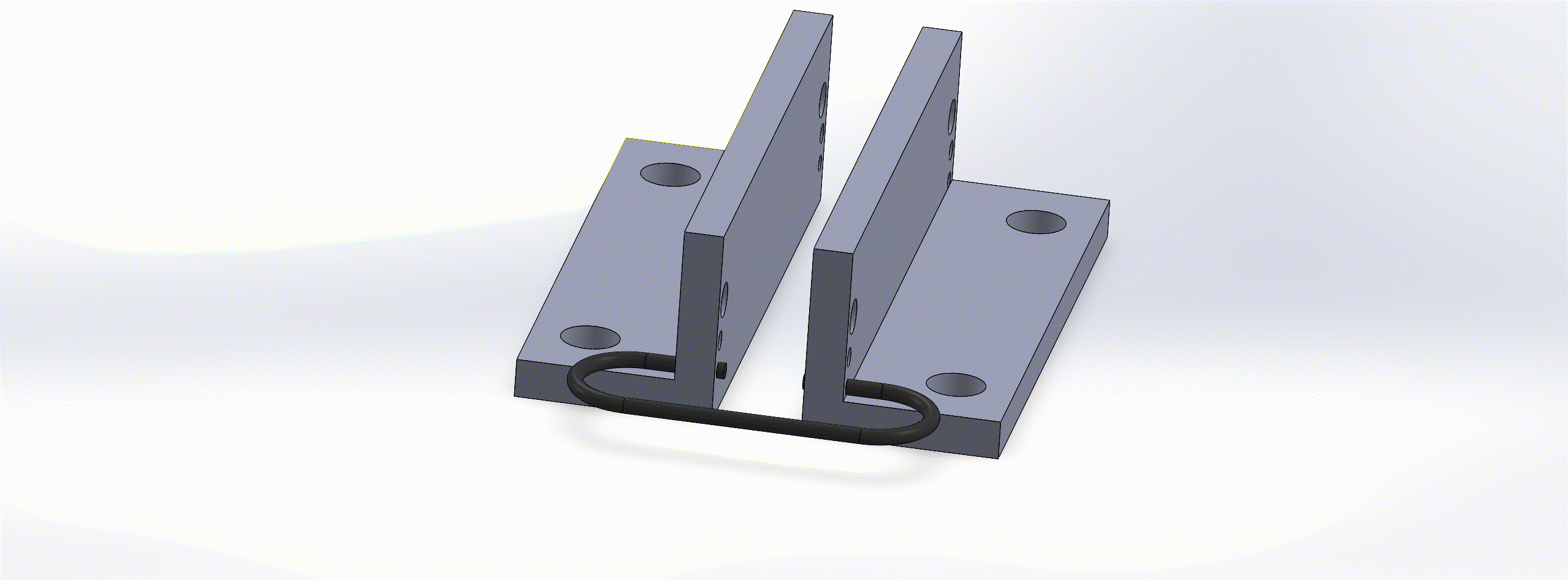

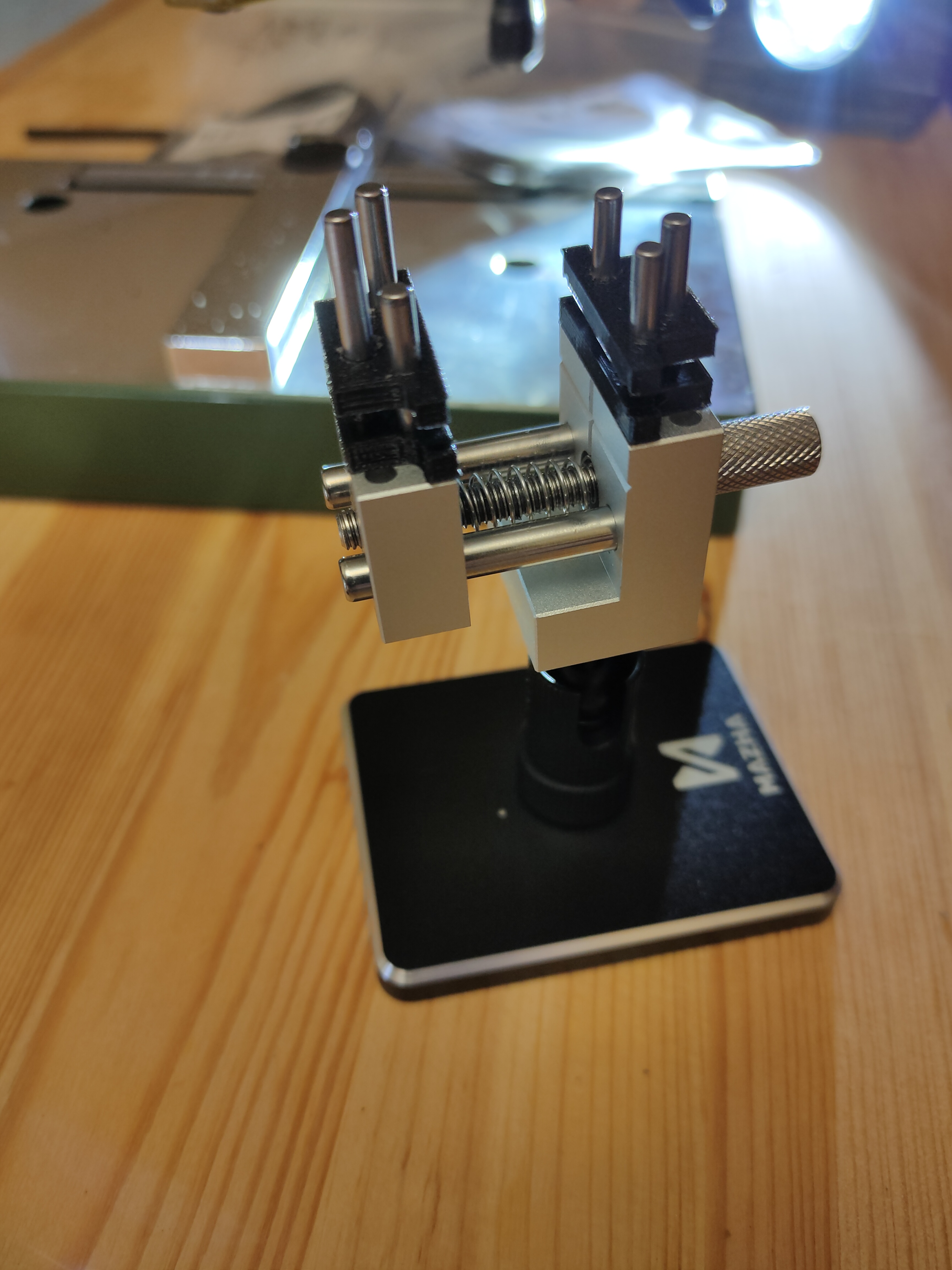

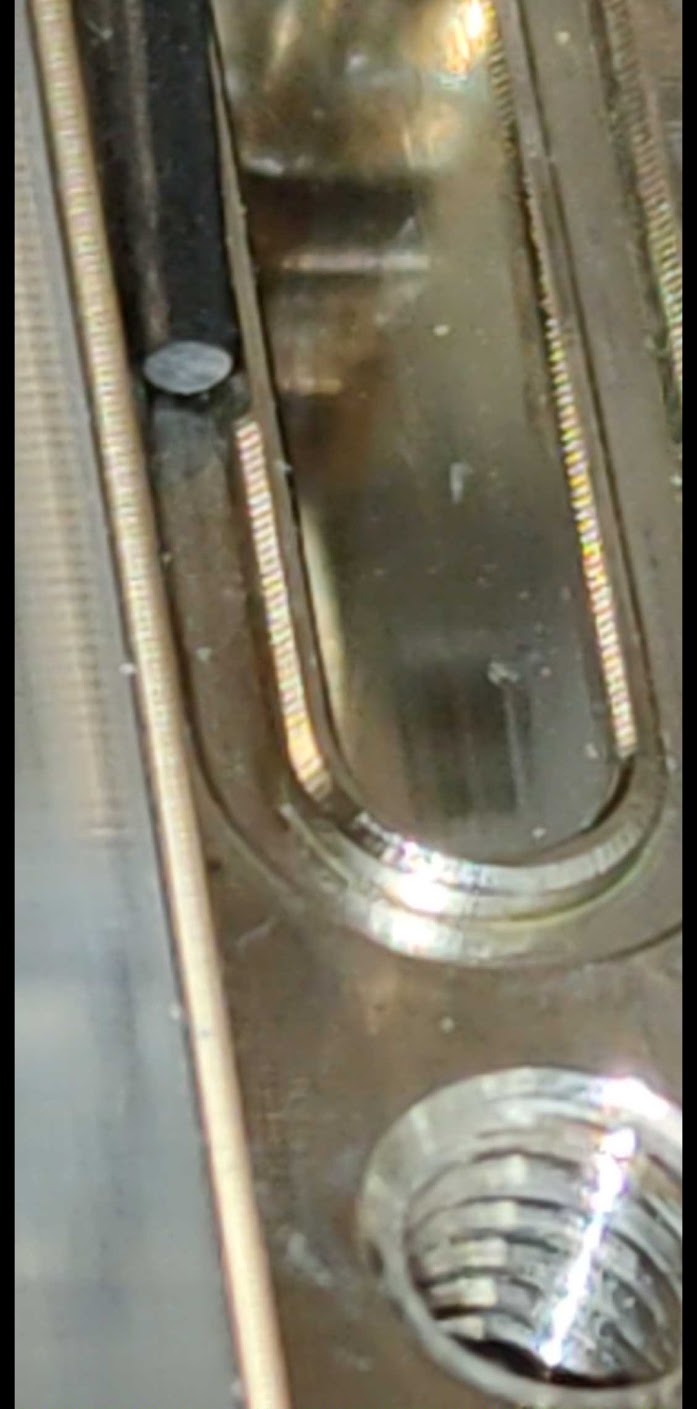

- Посходились плюшки для виготовлення о-рінгів, також домалював в SolidWorks, замовив і отримав 3D друк елементів оснастки, тож поринув у Research&Development конкретних орінгів і обладнання.

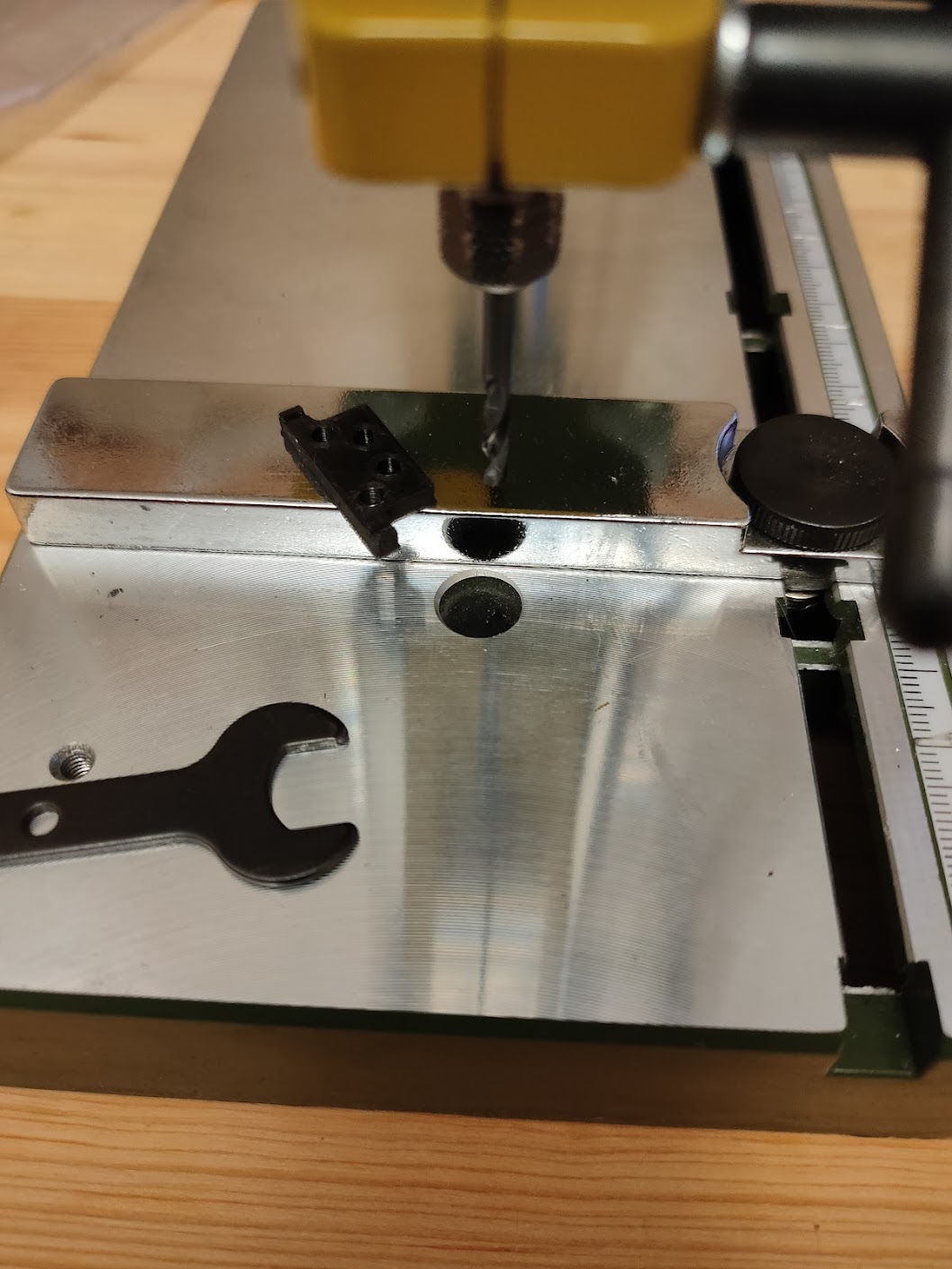

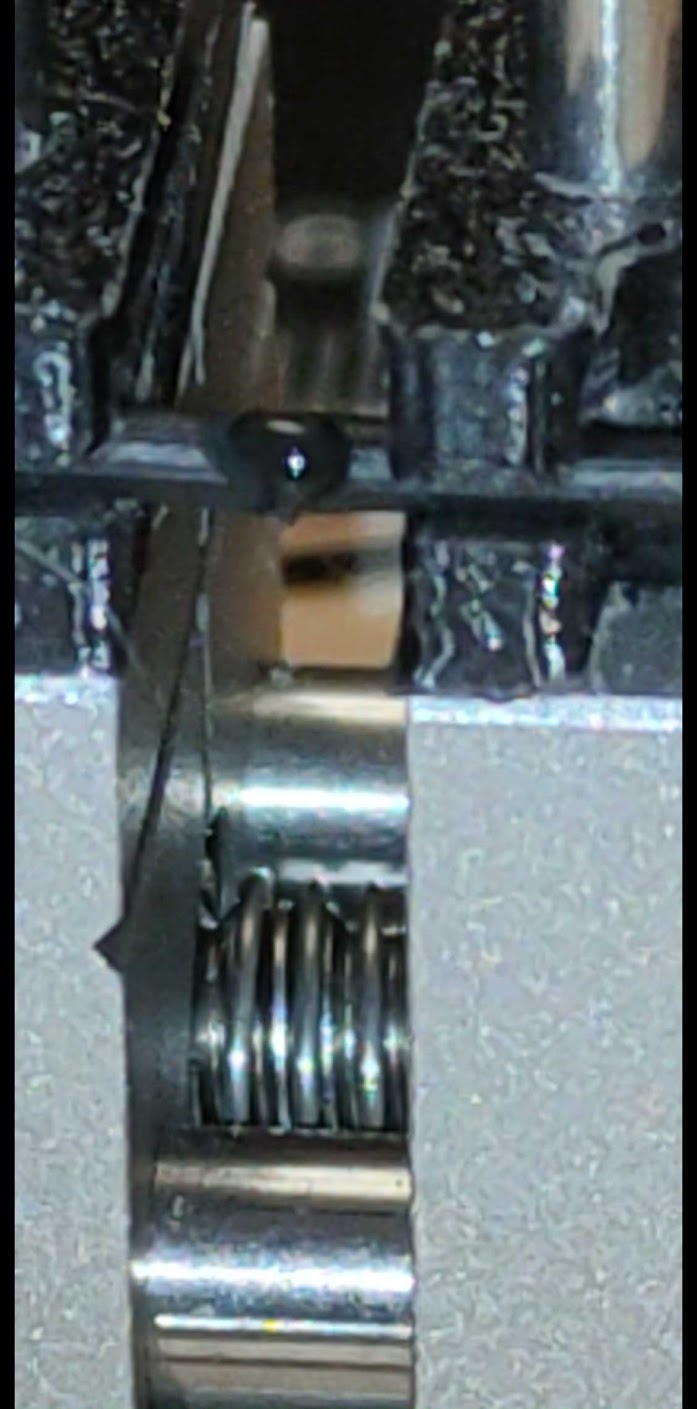

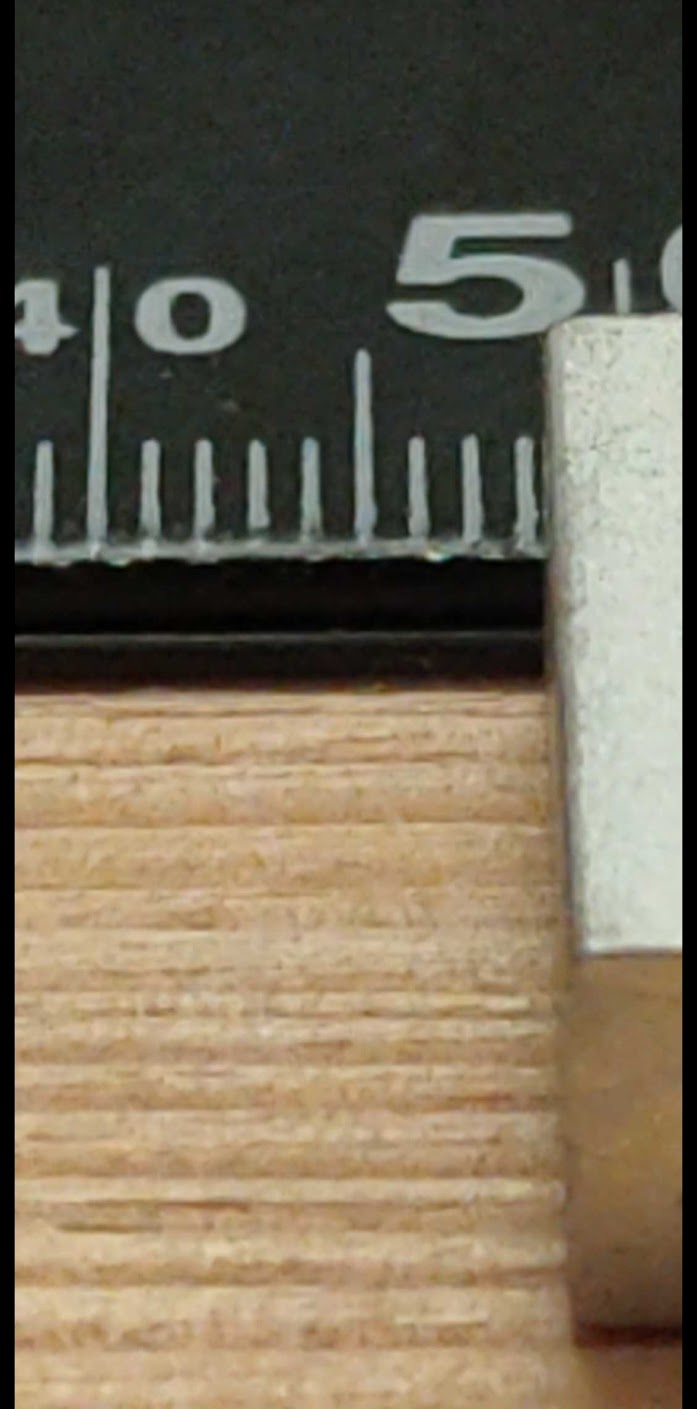

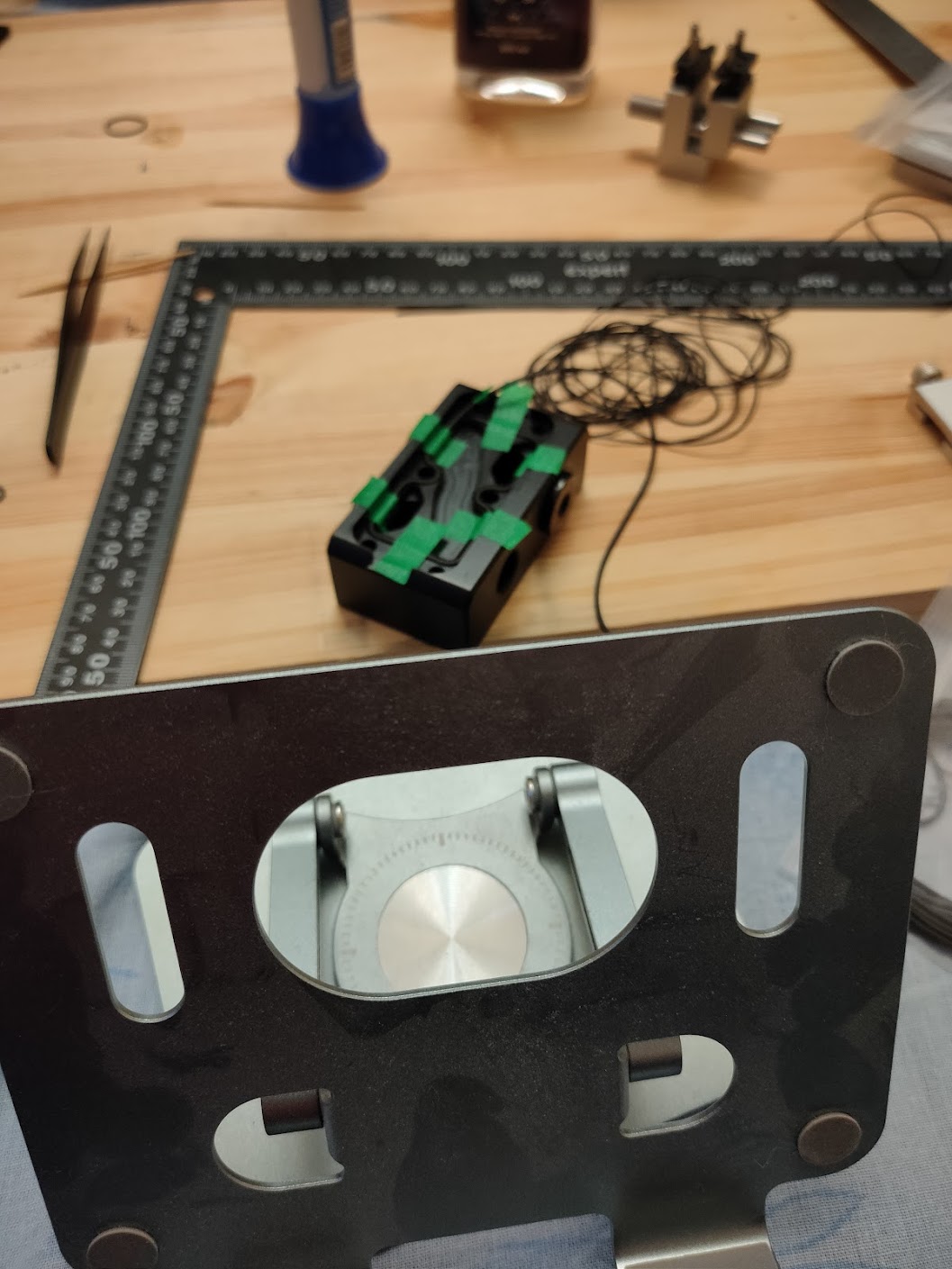

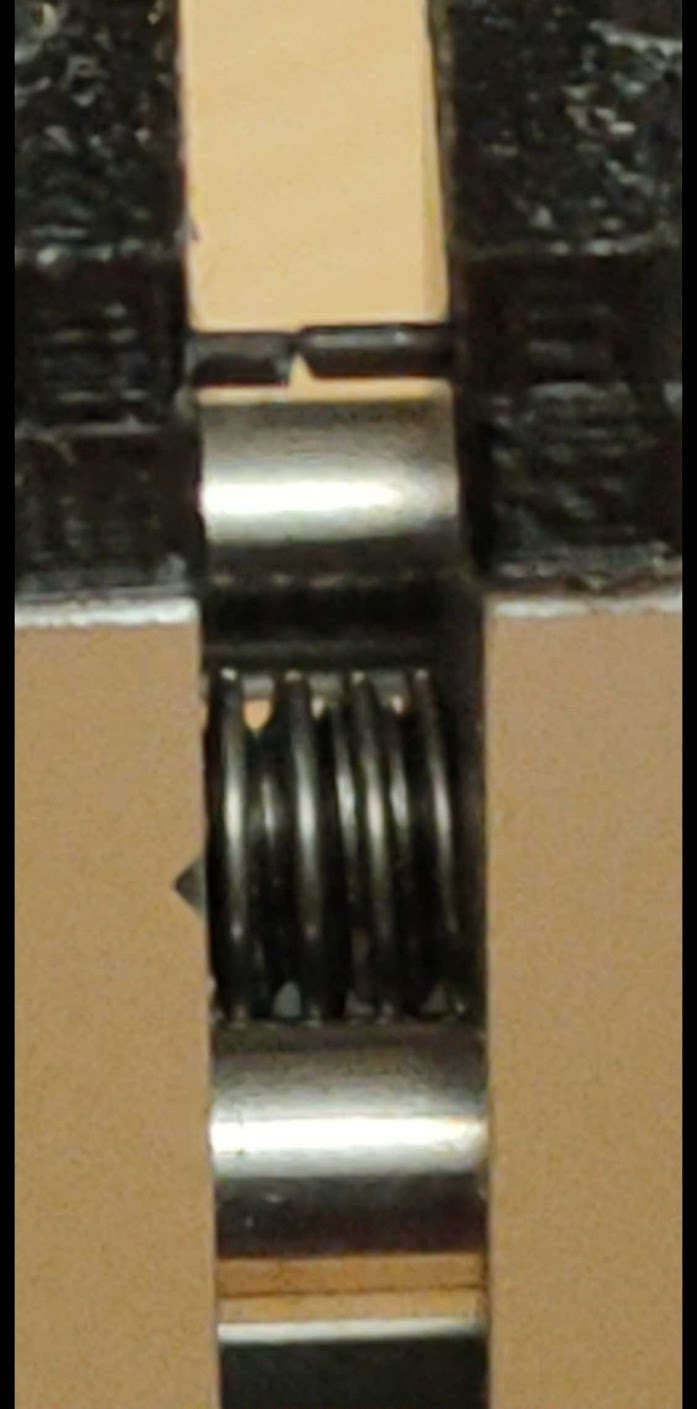

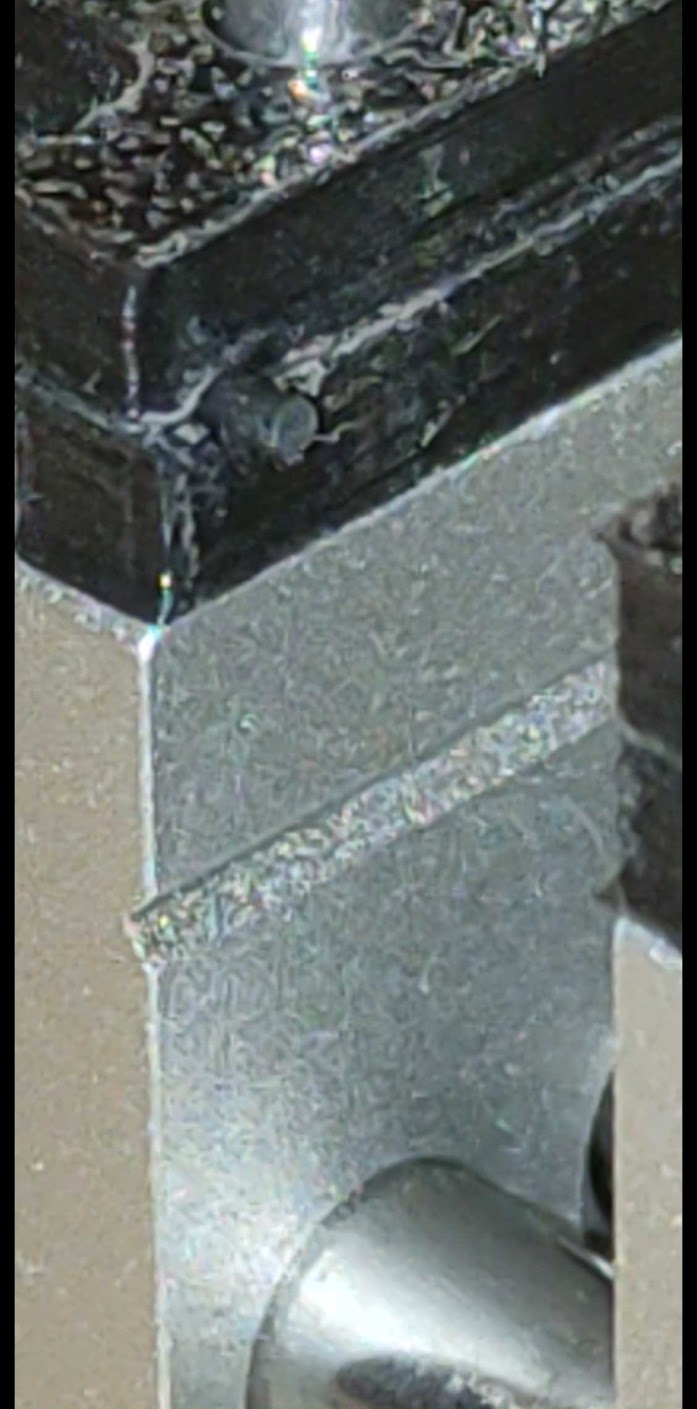

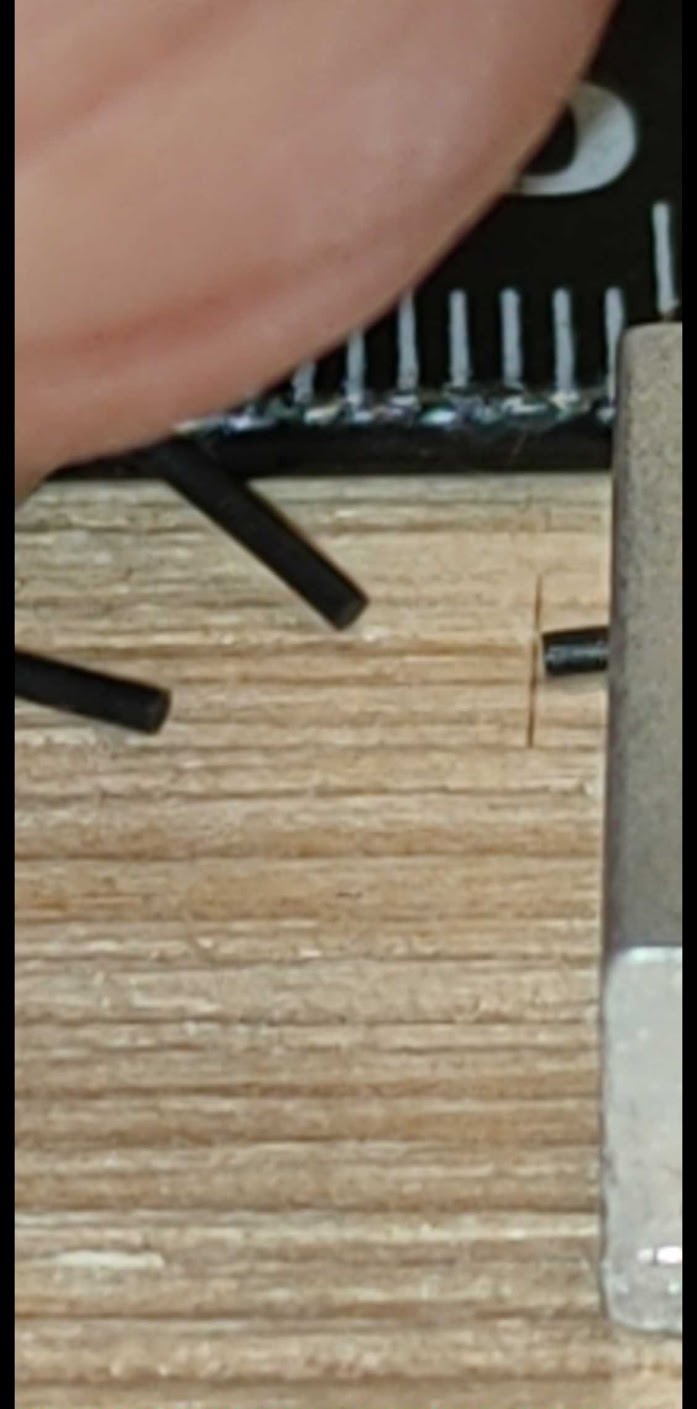

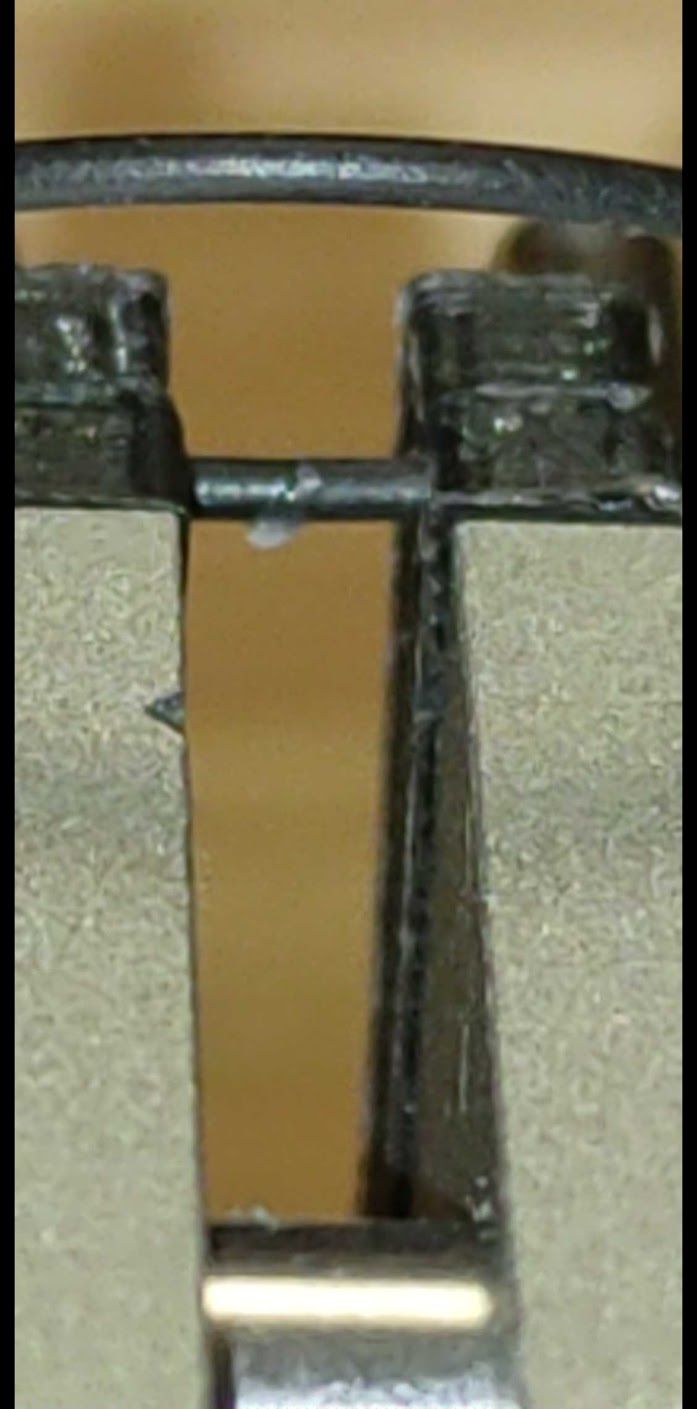

Виготовлення. Розрахував/виміряв необдхідну довжину шнура, відклав на лінійці, одним рухом продавив скальпелем (різати не можна), щоб утворились ідеально перпендикулярні круглі зрізи/фланці, промив ізопропиловим спиртом, заправив в оснастку, один кінець трохи змочив клеєм, звів губки лещат, подивився як клей схоплює і з'єднує кінці, трохи потримав - готово. Все це робиться під збільшувальною камерою дивлячись на монітор, оскльки діаметр шнура 0,8 і 1.0 мм, і неозброєним оком багато не напрацюєш, або хрєнь якась вийде. Таким чином зробив 4 о-рінги між блоком портів і водоблоками а також одну хитрої конфігурації всередині блоку портів. Це не рахуючи тренувальні і браковані.
Можна робити практично ідеально, особливо якщо ще попрацювати над вилизуванням оснастки, щоб не сюсюкатися з точним зіставленням фланців шнура (тобто, щоб механічно кінці самі ідеально сходились). Клей працює дивовижно, склеює шнур міцно.
Змонтував все в GPU, преревірив тестером - сифонить відчутно. На цей момент вже потужно задовбався ювелірно-гумовою діяльністю, тож підключив голову для альтернативних рішень, і вони з'явились. Чому взагалі взявся за саморобні о-рінги, тому що вони складної форми, не продаються, і мені здалось єдиним способом їх освіжити тільки шляхом самостійного виготовлення. Але в процесі відновив скіли користування SolidWorks, і зрозумів, що тепер можу намалювати і точно вирахувати довжину прокладки, товщина відома, і таким чином співставити отримані дані зі звичайними круглими о-рінгами, ну і пошукати їх в продажу. Як не дивно, знайшов в Україні, замовив і отримав. Рідкісний випадок, зараз у більшості випадків, як не дивно, зручніше просто замовити з алішки, чим тут дослідженнями займатися.
Але це ще не все. Оскільки підключена голова ще на зв'язку - продовжую думати далі. Мене дуже дивують результати всіх опресовок, завжди негативні. Згадується анекдот, коли чувак куди ни ткне пальцем - скрізь болить. Тому що палець зламаний. Я спеціально взяв недешевий тестер тиску Barrow, хоча були кратно дешевші, щоб надійно і без головняка опресовувати. Я ще раніше хотів самоопресувати тестер, але не було потрібних фітингів. Між іншим за цей час вони (фітинги) також дійшли, і я отримав результат, який вже давно підозрював. Паразітський тестер сам не тримає! І це означає, що я вже місяць займаюсь всякою хоботньою, а тим часом можливо з самого початку все було ок! Задумався над іншим кітом, потім над тим, щоб зібрати кіт самостійно - там нема що збирати - трубка з G1/4 для під'єднання до контура, манометр, насосик з клапаном/краном, корпус куди все це вкручується. З розгону таке скомпонувати з наявного в продажу тут не вийшло, з алішки чогось не захотів, тому що задовбали, але подумав "викинути зайве" з кіта Barrow. Викинувся шланг під'єднання до контуру і шланжик насоса. А ще перепакував фум-стрічкою G1/8 самого манометра. Без всякої надії через жорсткий фітинг (а не рідний гнучкий шланг з набору) підсосався до GPU і ... опупів!!! Спокійно тримає тиск!!! Ще раз - GPU СПОКІЙНО ТРИМАЄ ТИСК!!!
Не знаю, яке почуття було сильніше - розуміння того, хто такі Barrow, чи фонтануючий позитив від усвідомлення того, що епопея герметичності дійшла до фінішу. Я навіть не розпаковува ті заводські о-рінги з останнього замовлення - немає потреби.
Фінальна збірка

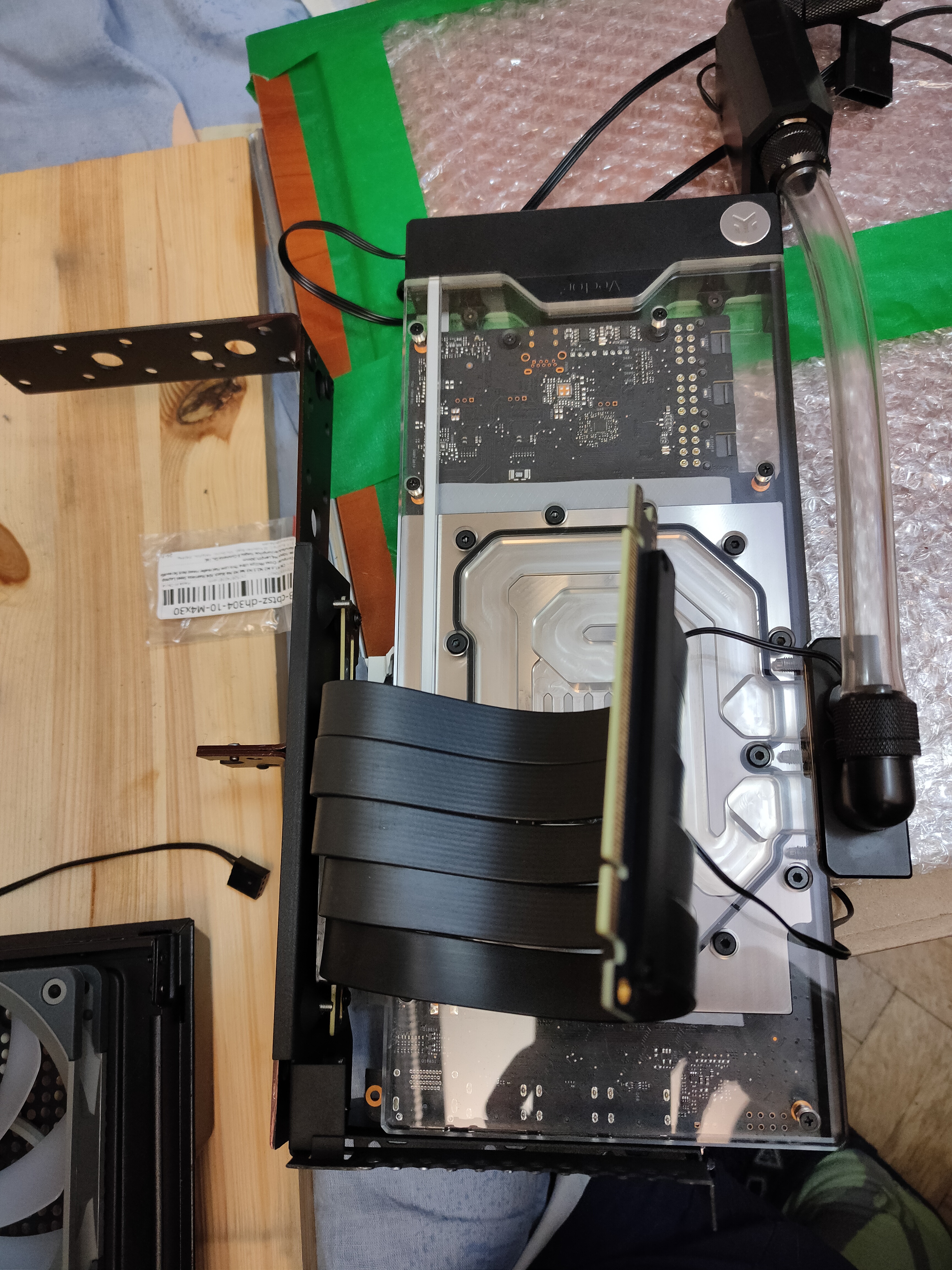

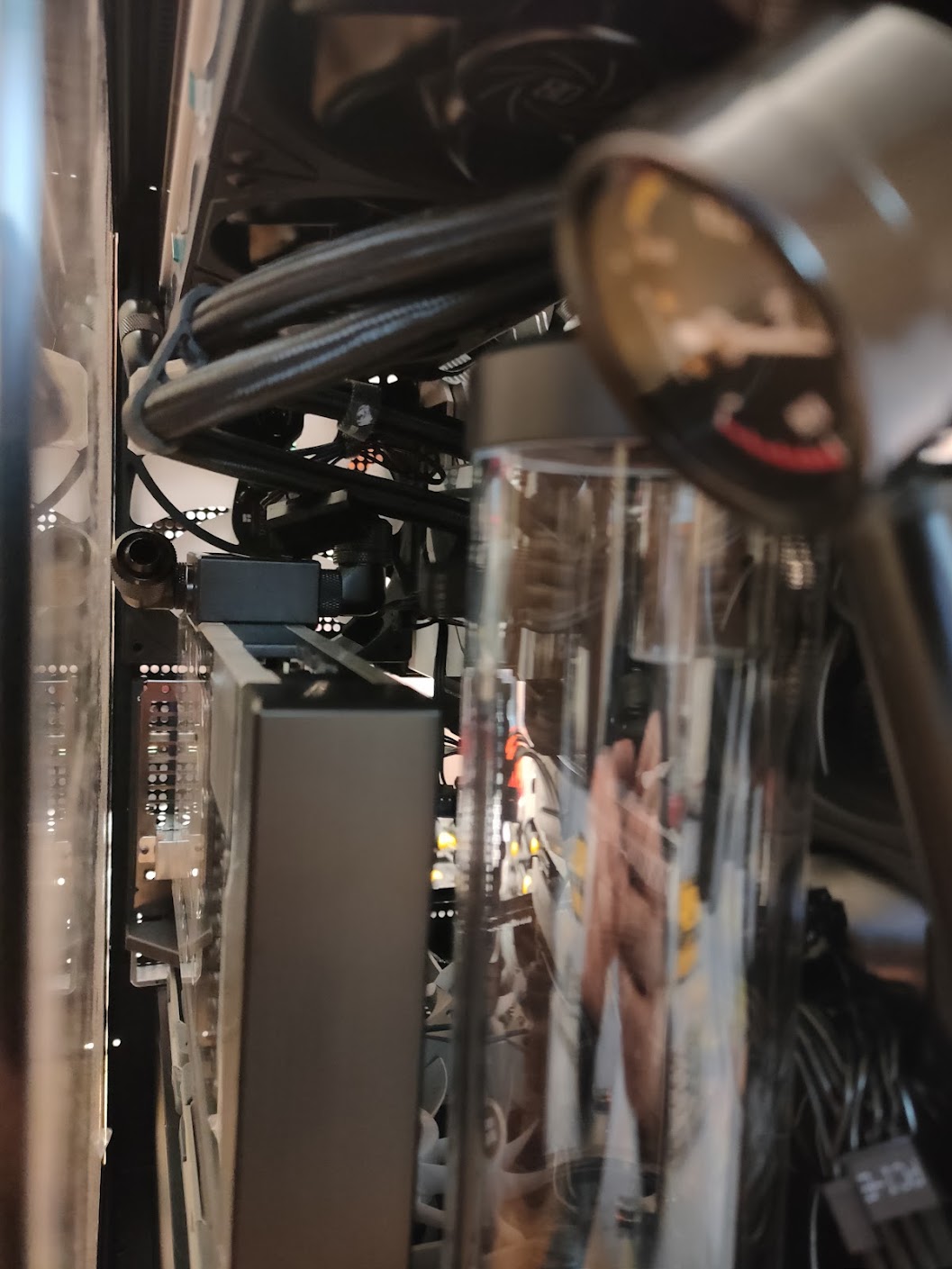

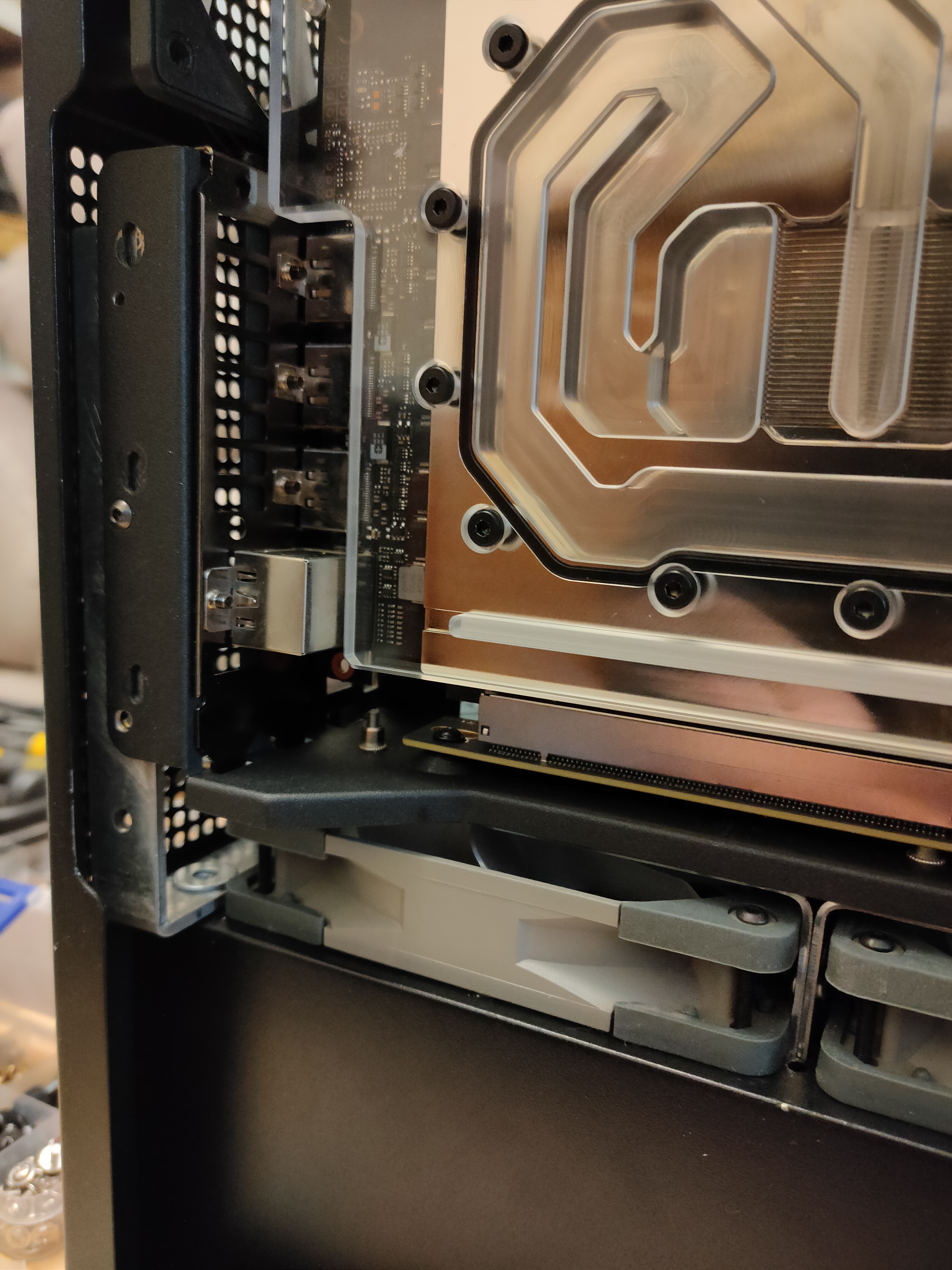

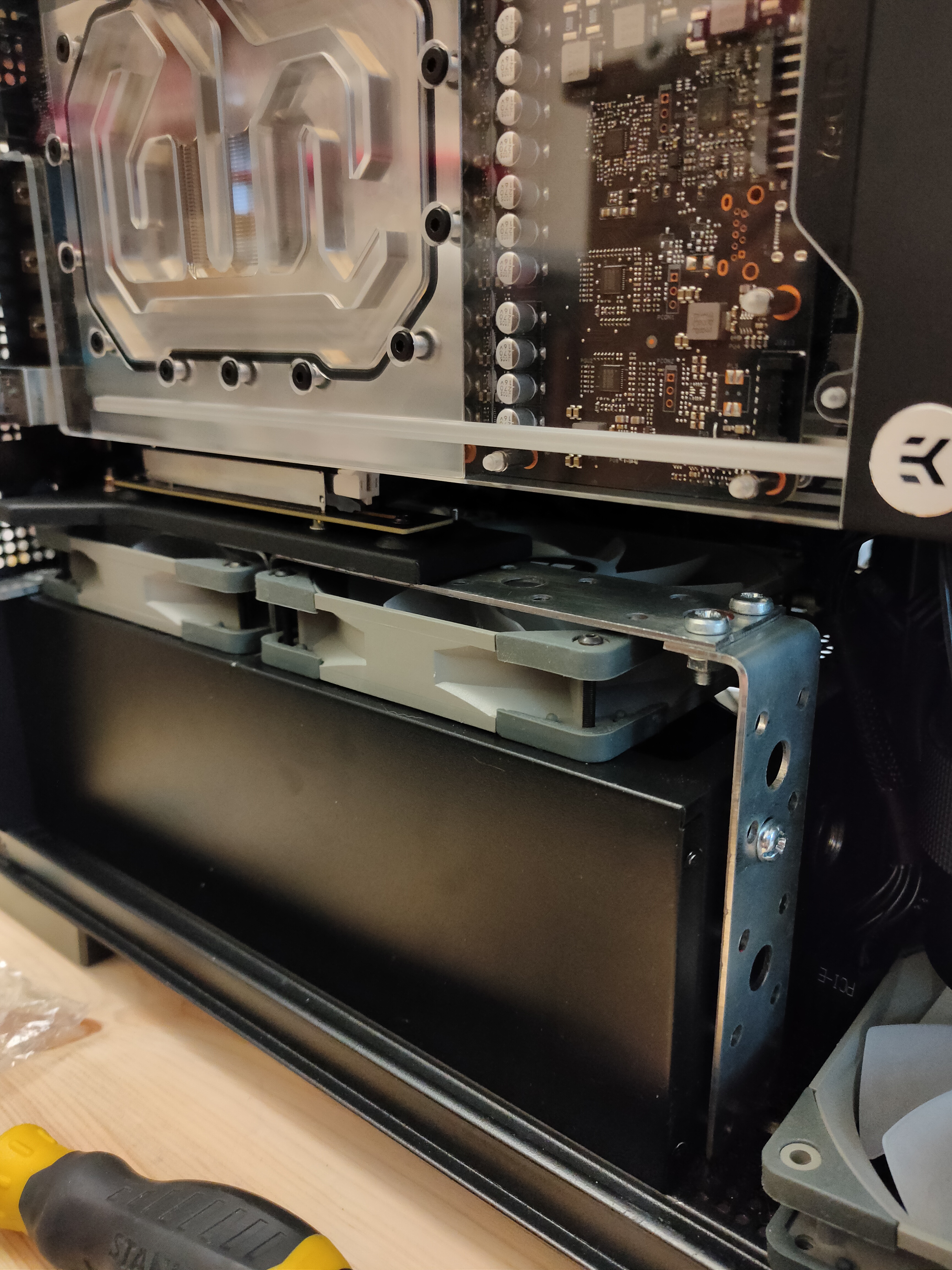

- Виставляю GPU в корпусі, фінальна примірка і виготовлення монтажного "кронштейну для кронштейну" релокації GPU.
Мої металообробні потужності (скоріше, натхнення їх застосовувати прямо вдома, а не в гаражі, тоді цей процес точно розтягнувся би і здох) досить сильно наростились - ріжу, шліфую, сверлю будівельні монтажні пластини з Епіцентру, скріплюю заклепками і різьбовими кріпленнями, щоб зробити потрібний мені кронштейн. Звичайно, вдень і всього в міру з огляду на сусідів, їм зовсім не набридаю. Багато примірок, розбирань/збирань, тому повільно. Але отримую міцний кронштейн зі стійкими просторовими точками кріплення, лише на такий і можна без сумнівів ставити важелезну GPU з водоблоками.

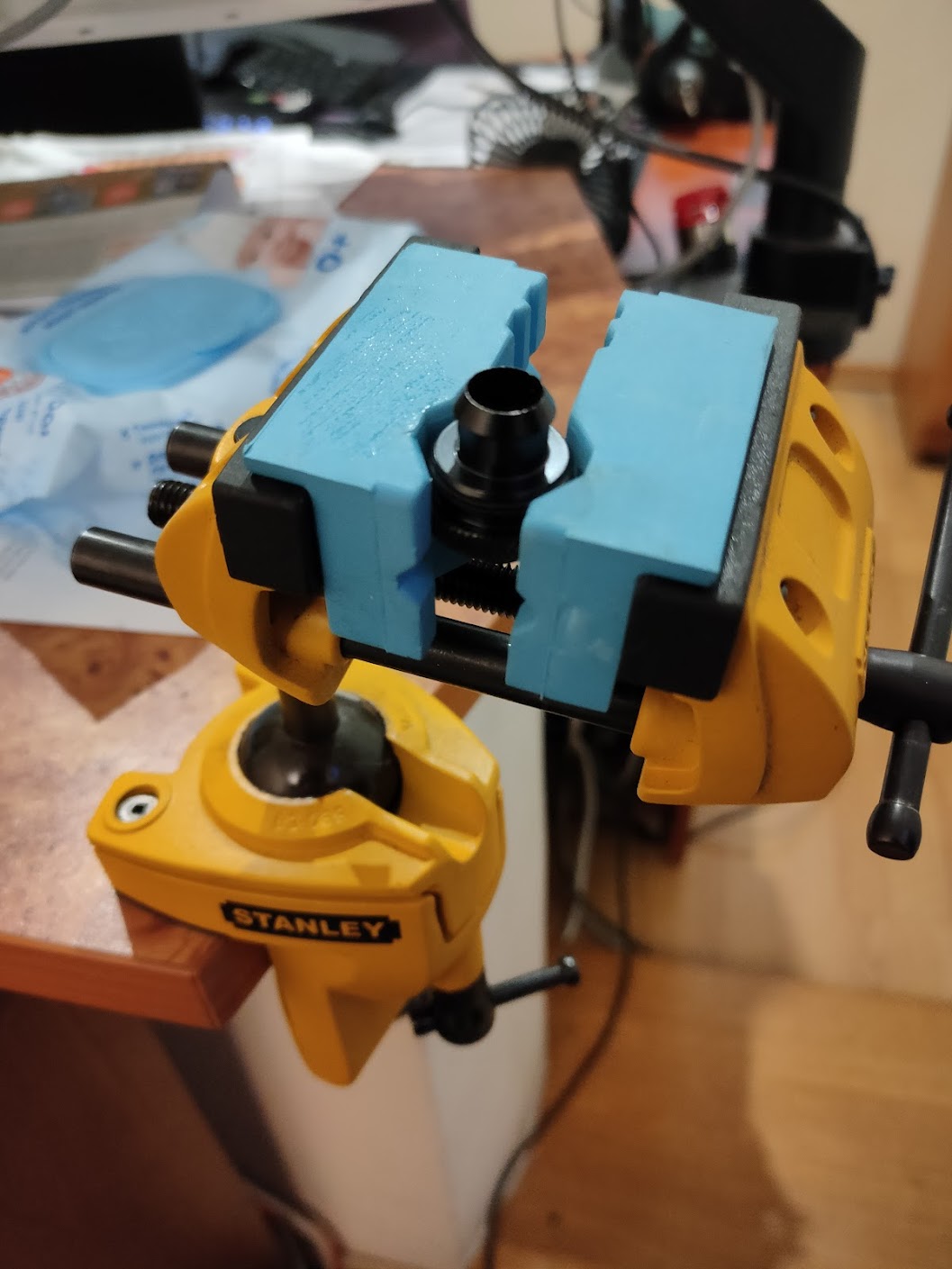

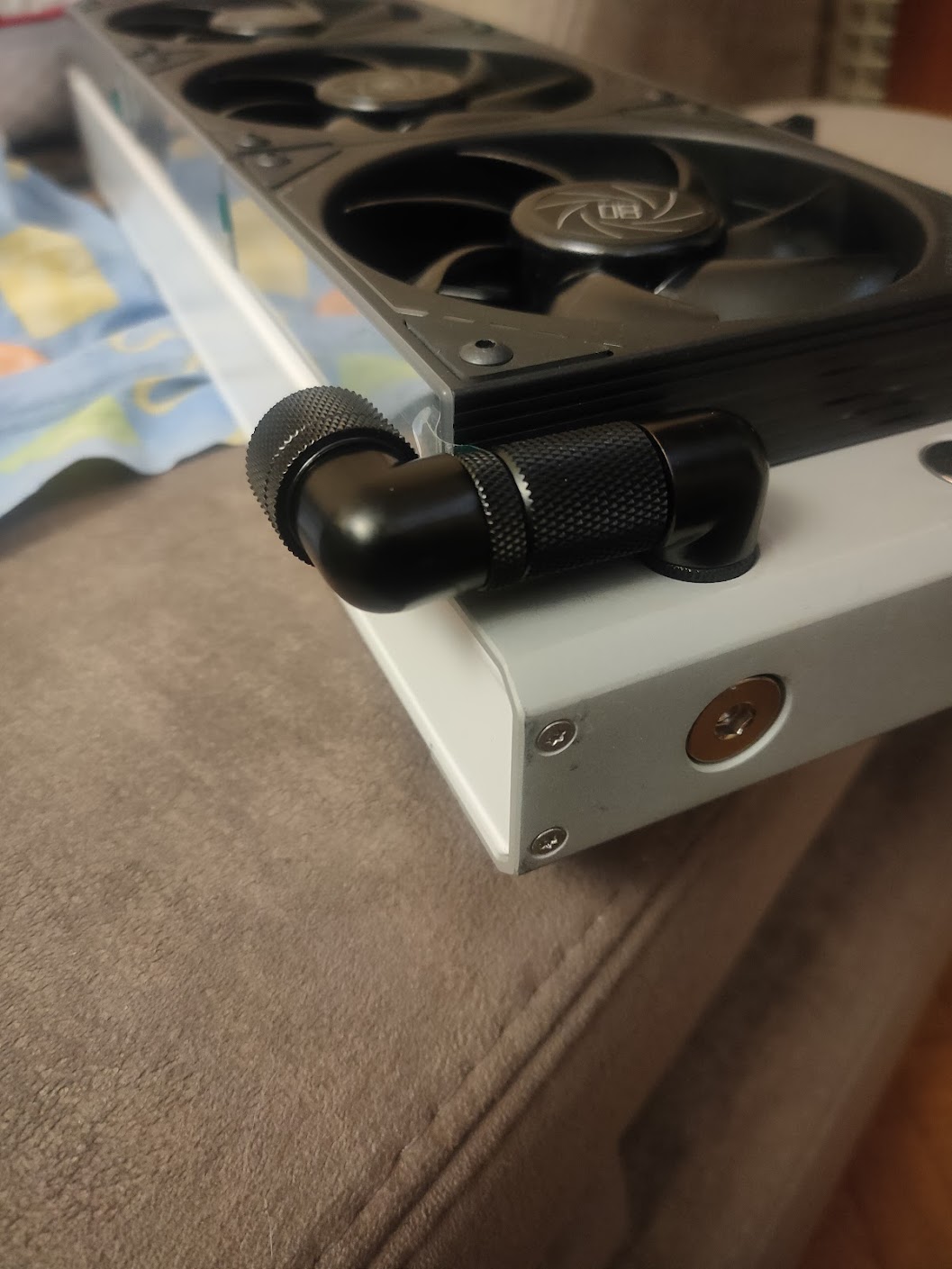

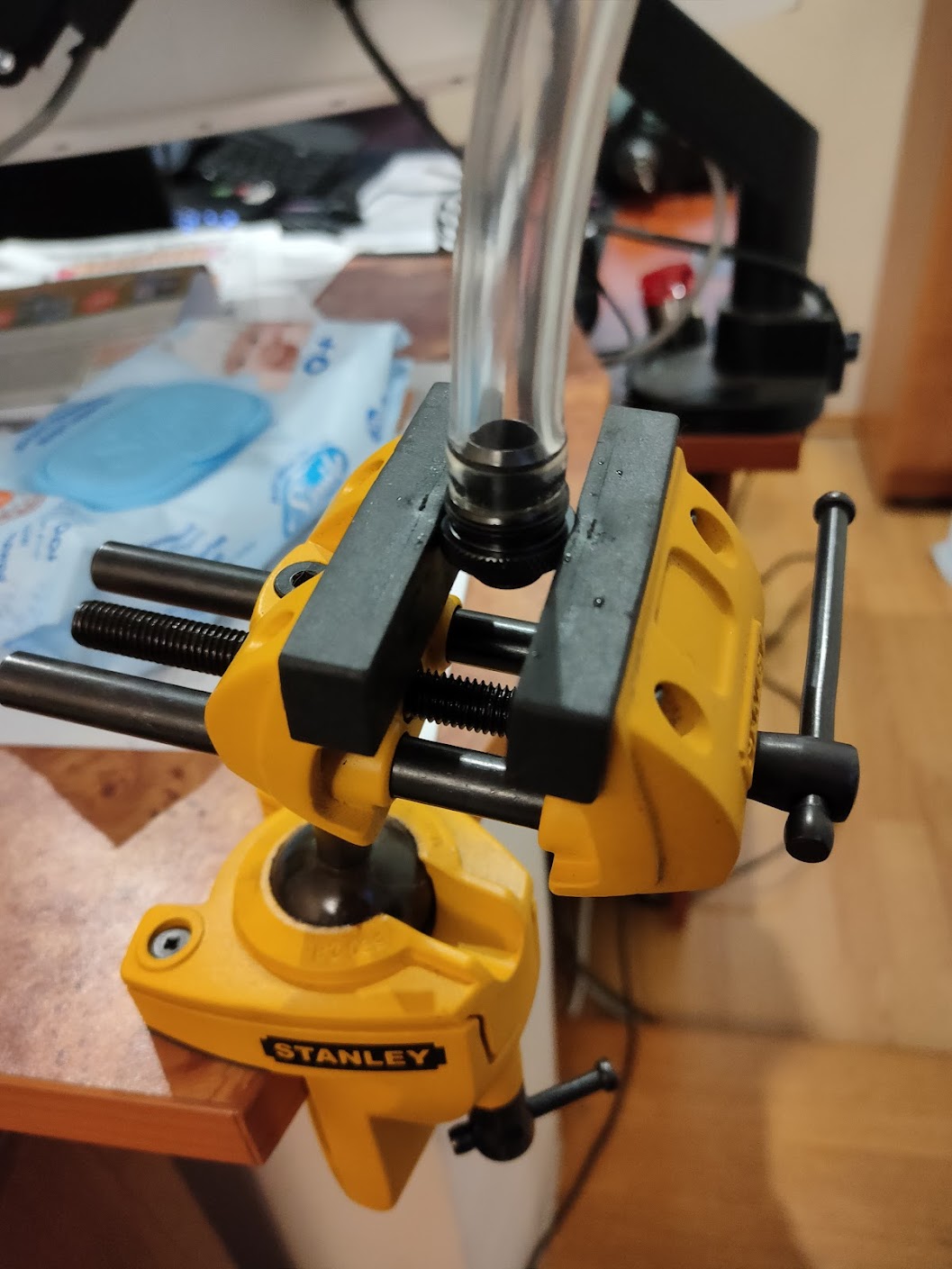

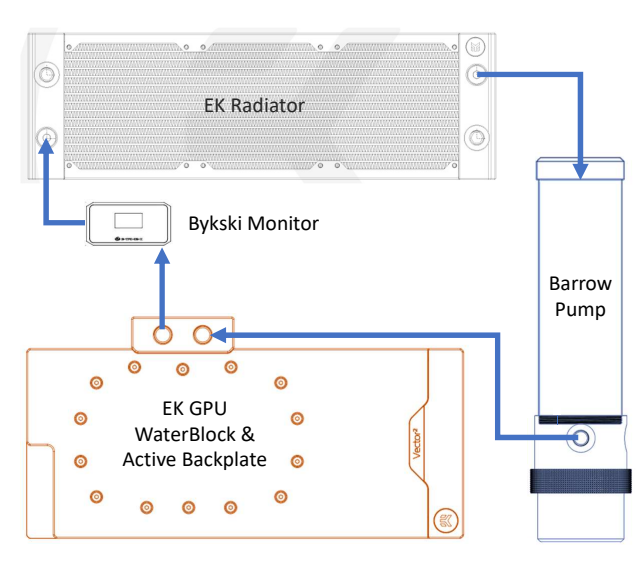

Також виготовляю шланги, підбираю конфігурацію фітингів для радіатора, приладу моніторингу потоку рідини, помпи, GPU.

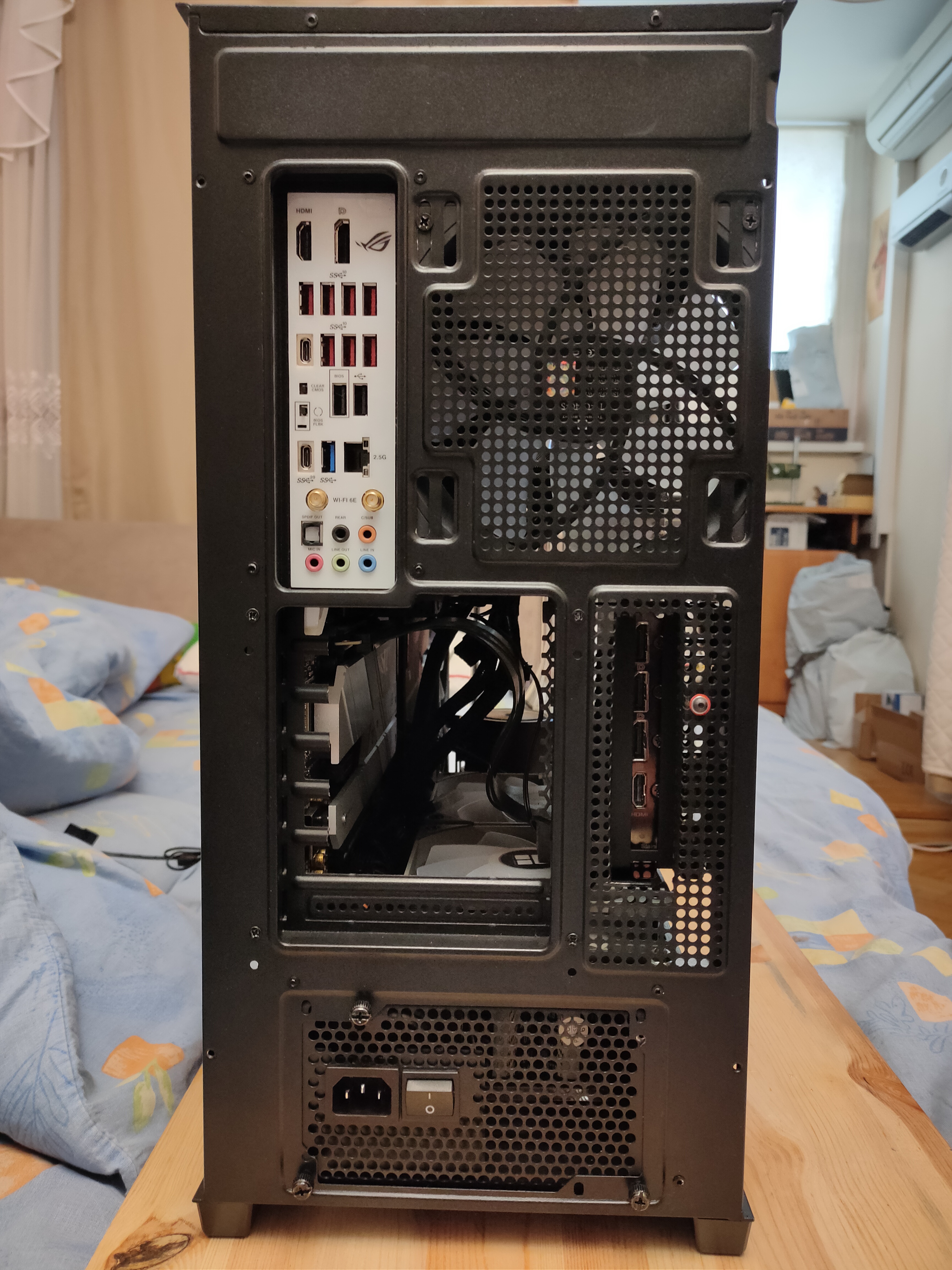

Цікаво, що порти GPU на новому місці роботи дивляться чітко в задню стінку корпуса, і в таком положенні підключитися до карти можна лише методом телепатії. Тому прорубаю "вікно в Європу".

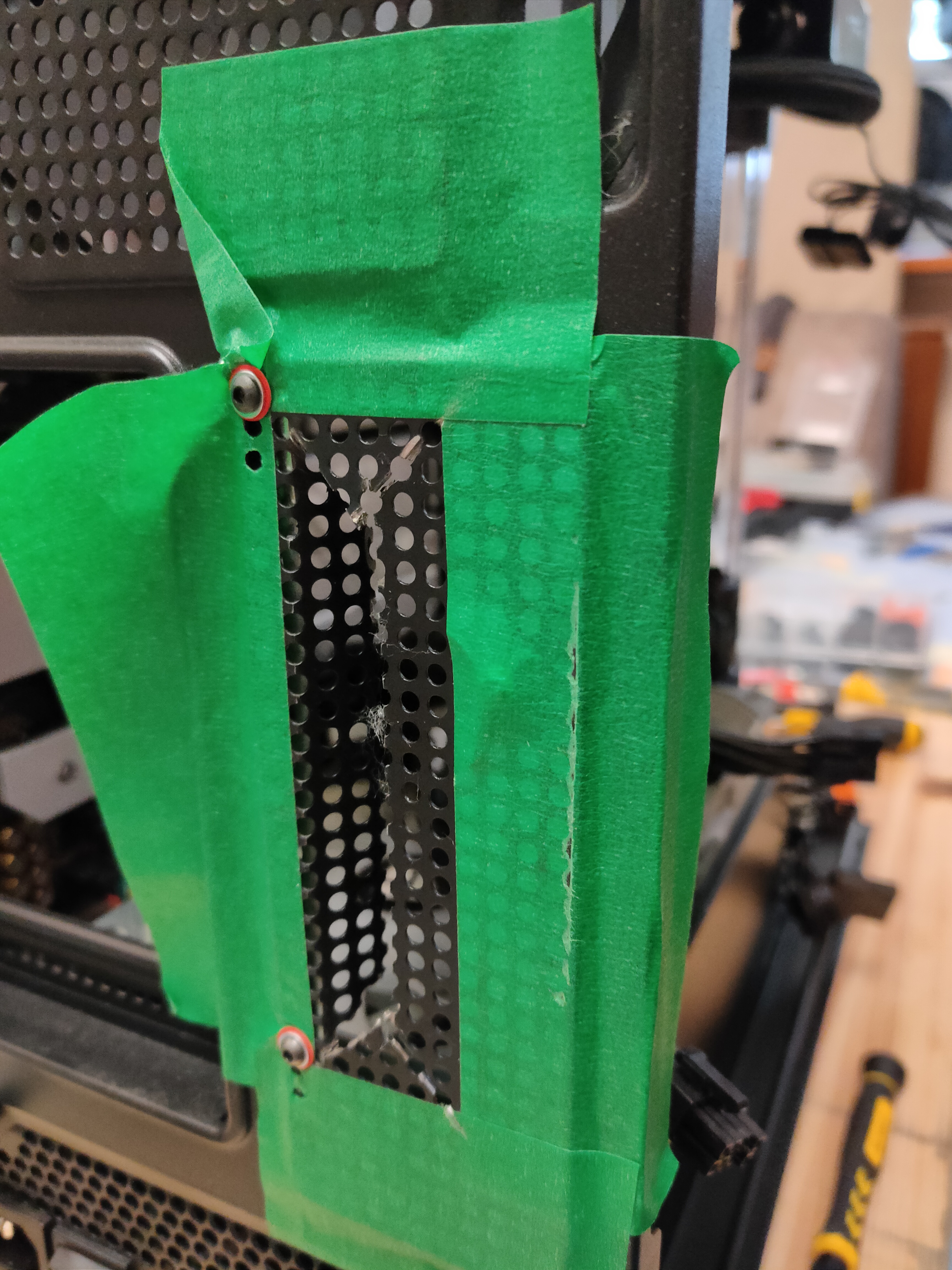

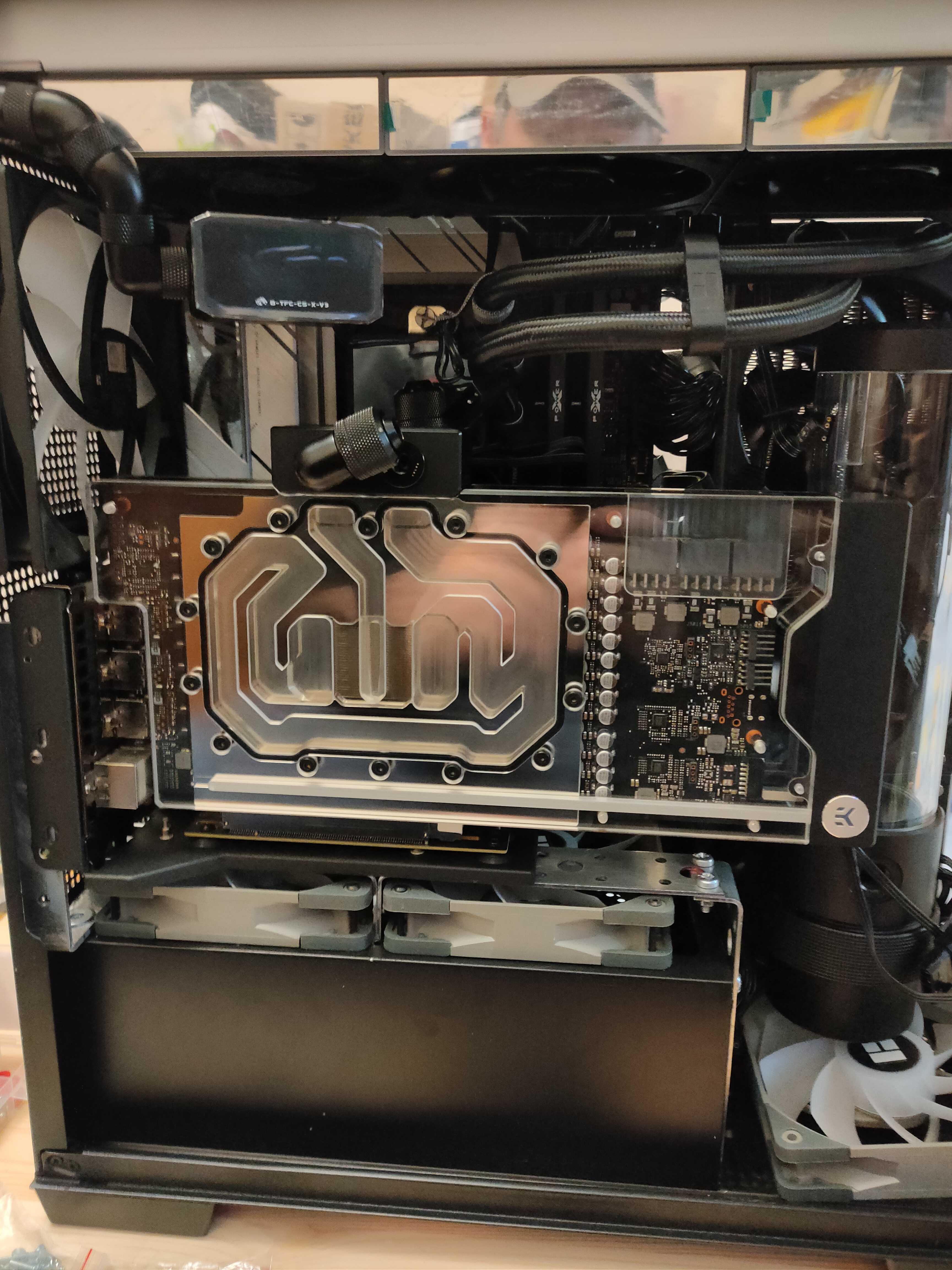

Нарешті, GPU на своєму постаменті, всі компоненти змонтовані, контур виготовлений і замкнутий. Підкидаю тестер - тиск вище 0,5 бар не піднімаєтсья ну ніяк, так ще при наближенні до цього значення підсвистує з натяком і скидає до 0,3 бар приблизно. Намагався вислухати звідки свист (він миттєвий, важко зафіксувати джерело). Навіть просив домашніх послухати, пробували стетоскоп задіяти - не допомагає. Прикинув, що полінувався до помпи подивитися, вкинув як була. Витягнув її, опресував - вона точно сифонить. Перемив, спиртом перетер, особливо о-рінги, їх там три великих силіконових, потім перемазав їх силіконовим спреєм і перезібрав помпу з резервуаром. Зовсім інша справа! Підкинув це все назад, тест - тримає, тобто вже маю герметичний контур.
Освіжаю матчастину - поновлюю знання про материнку, щоб оптимально підключити нові компоненти.

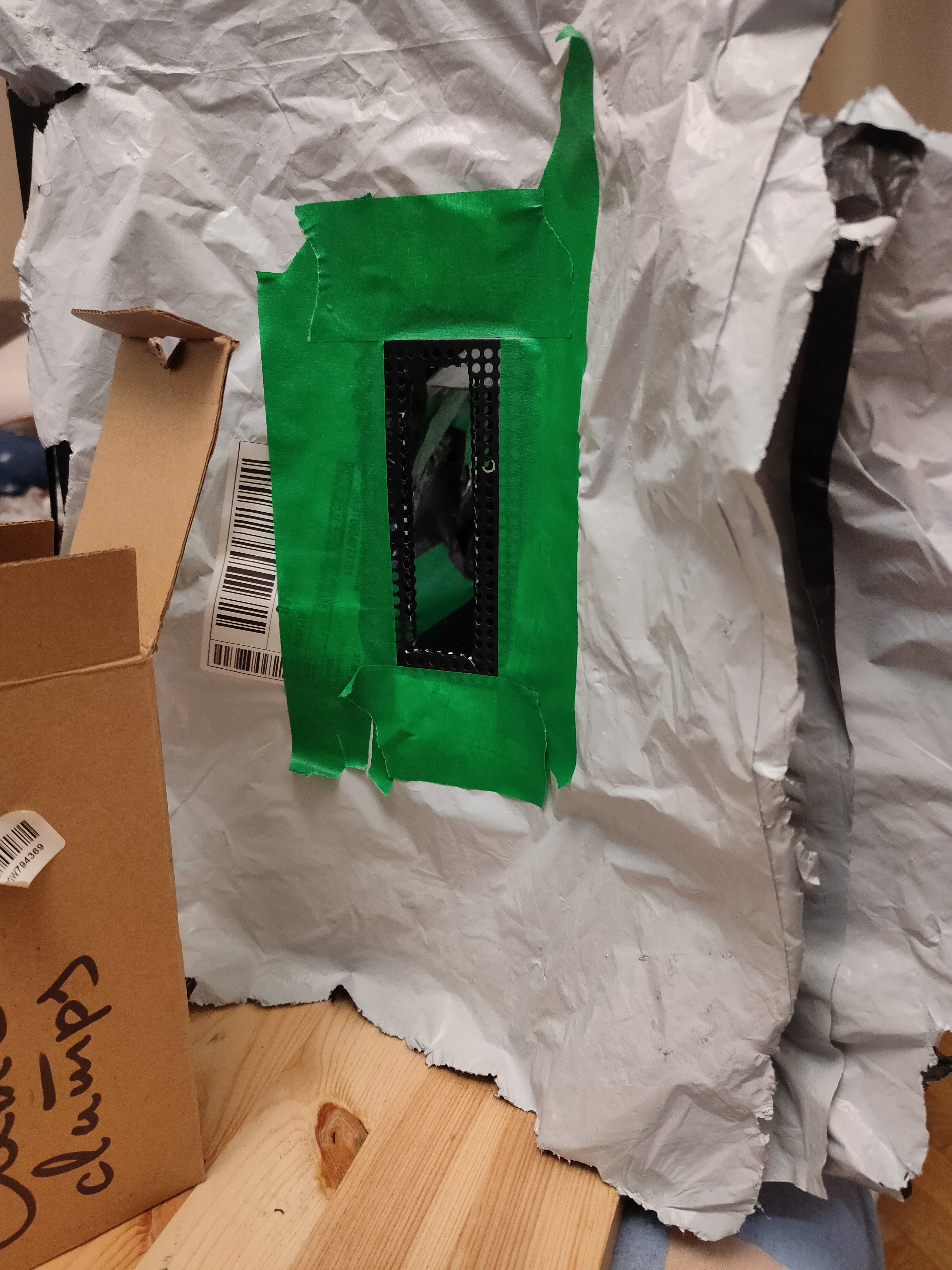

- Розбираю весь новострой: GPU з кронштейном, вентилятори, радіатори, блок живлення (туди долітало, коли новий кронштейн робив, також нові кабелі треба завести). Все перетираю/перемиваю/видуваю, приводжу до стерильного стану. Оскільки корпусу трохи дісталось в процесі досліджень і розробки, відновлюю зовнішній вигляд.
Також фарбую новий кронштейн. Викладаю всі компоненти для фінальної збірки.
По одному компоненти відправляються на місце постійної діяльності. Після монтажу кожного компонента зразу укладаю проводку, щоб не заважала наступним операціям. Фотку результату приведу в кінці, а поки - процес. Першими заступають вентиль видуву 140 мм і радіатор EK зі своїм комплектом вентиляторів 120 мм.

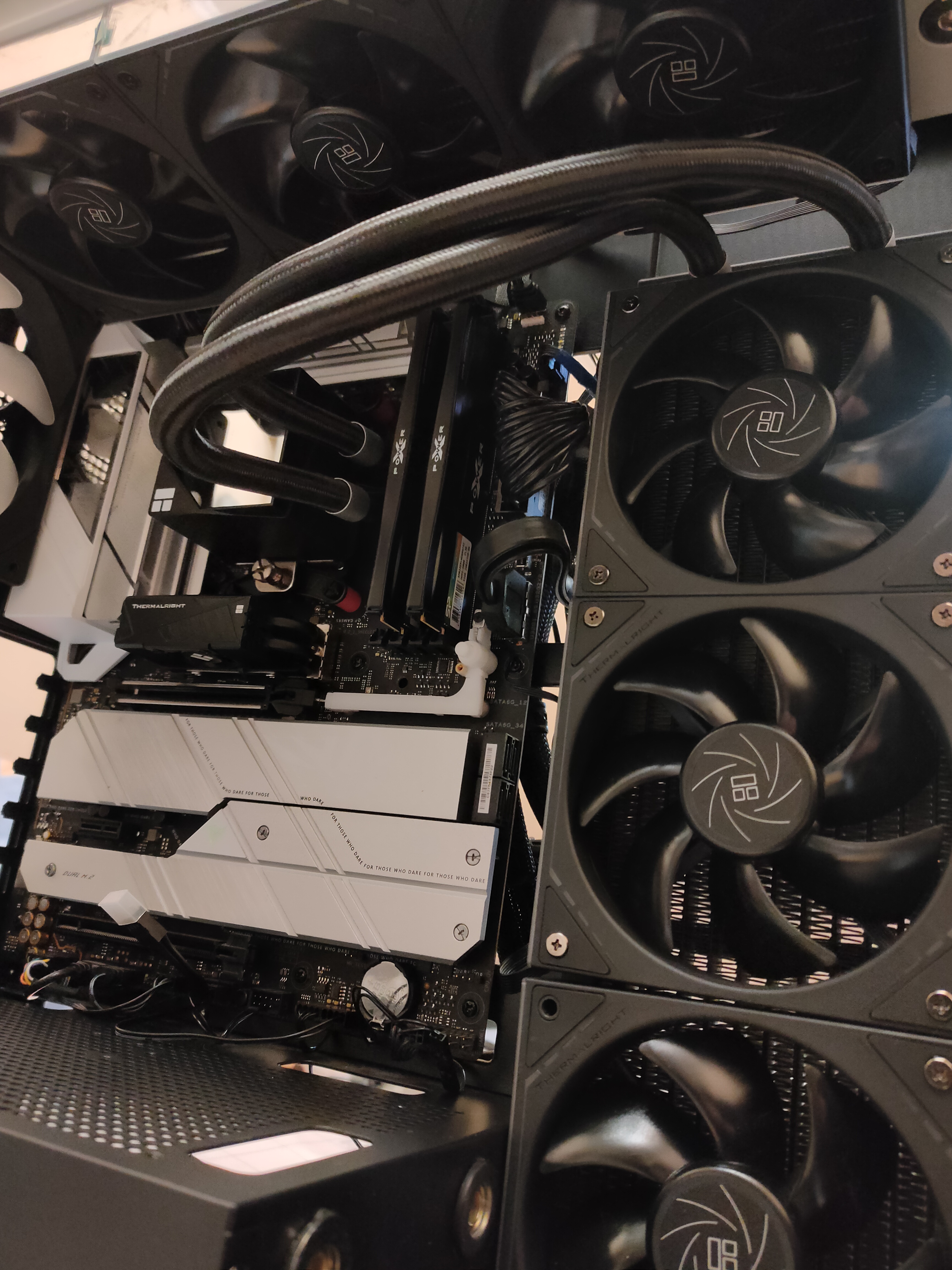

Обдув зони RAM.

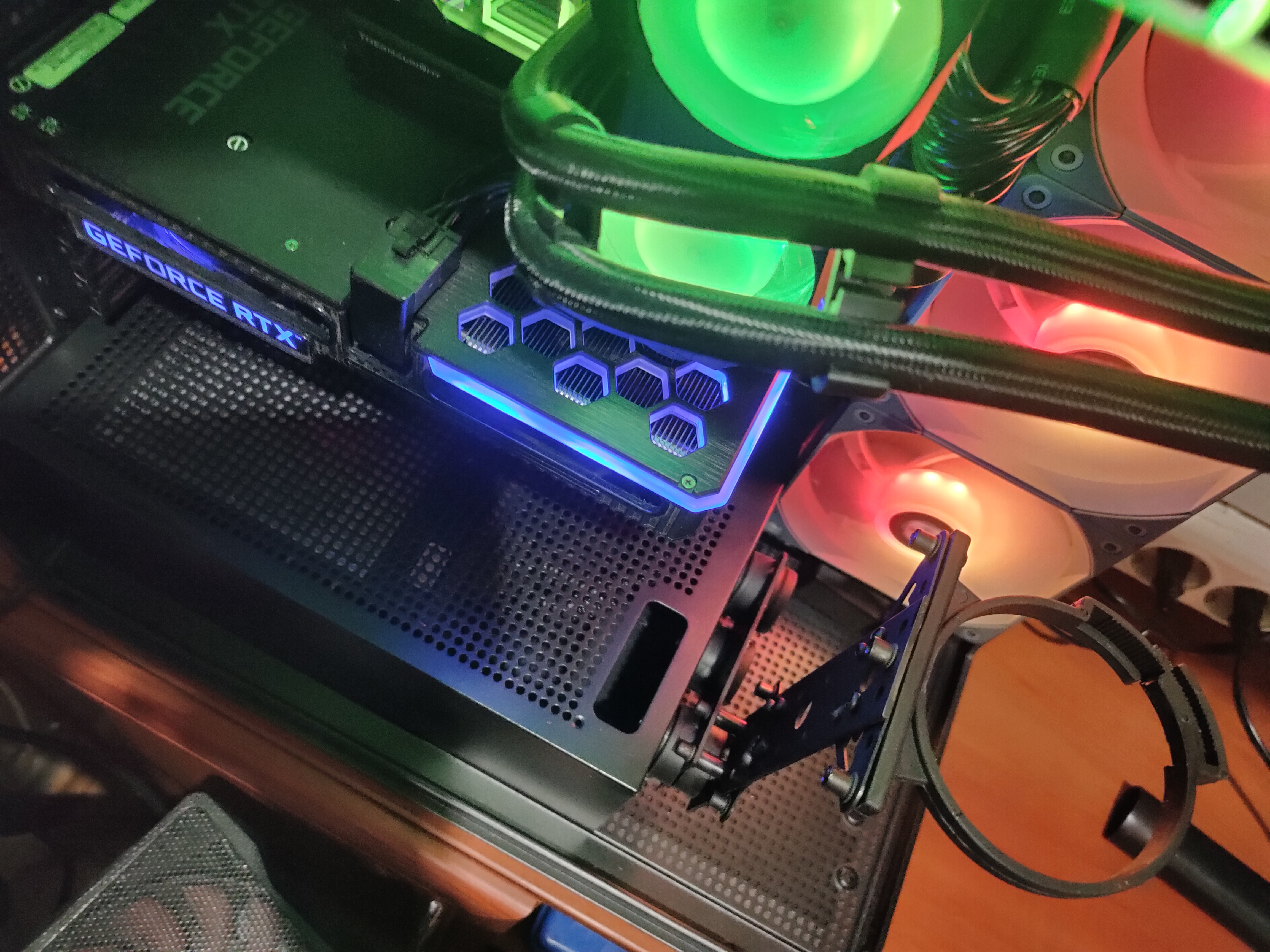

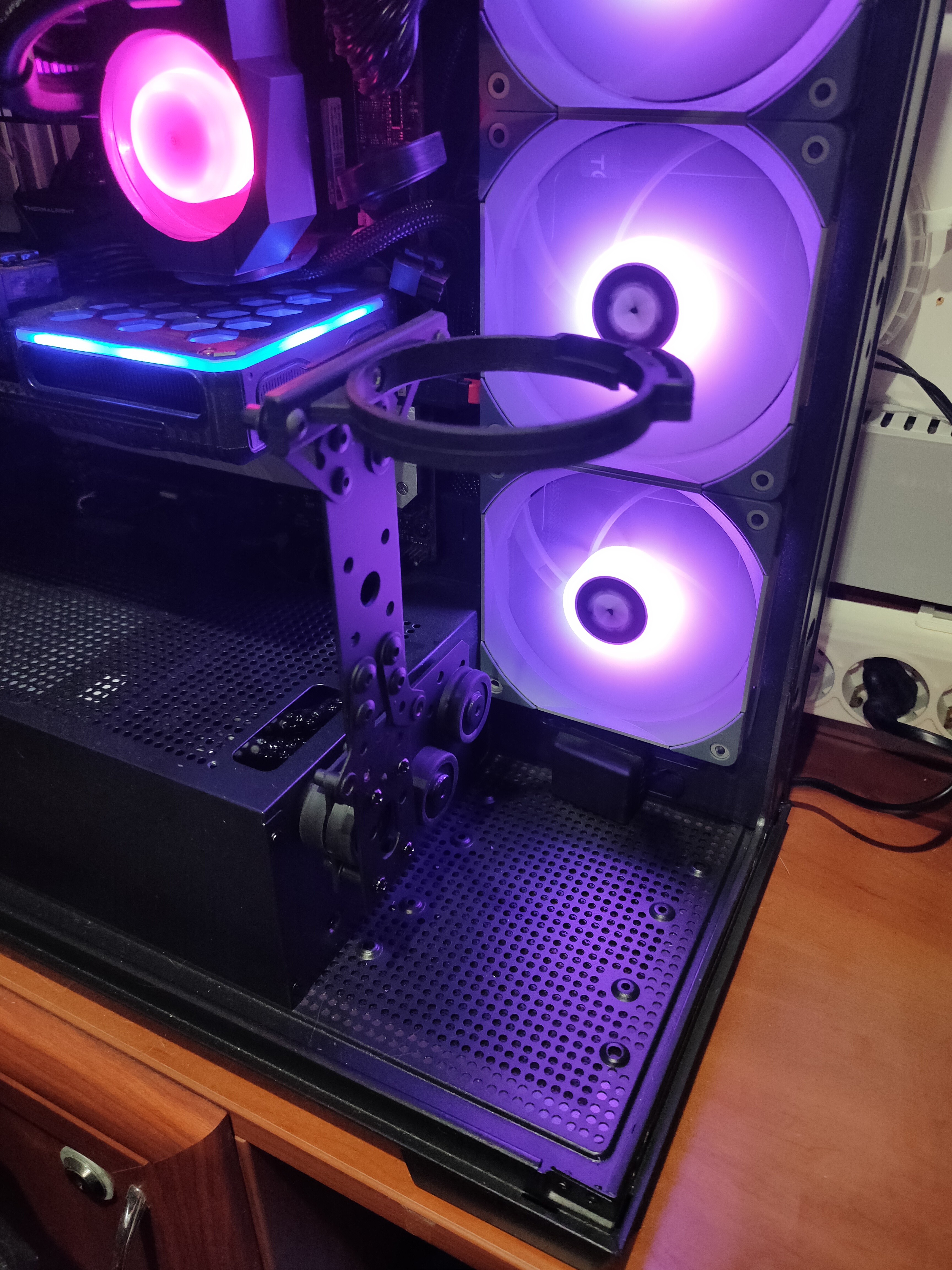

Вентилятори на впуск і помпа/резервуар комбо.

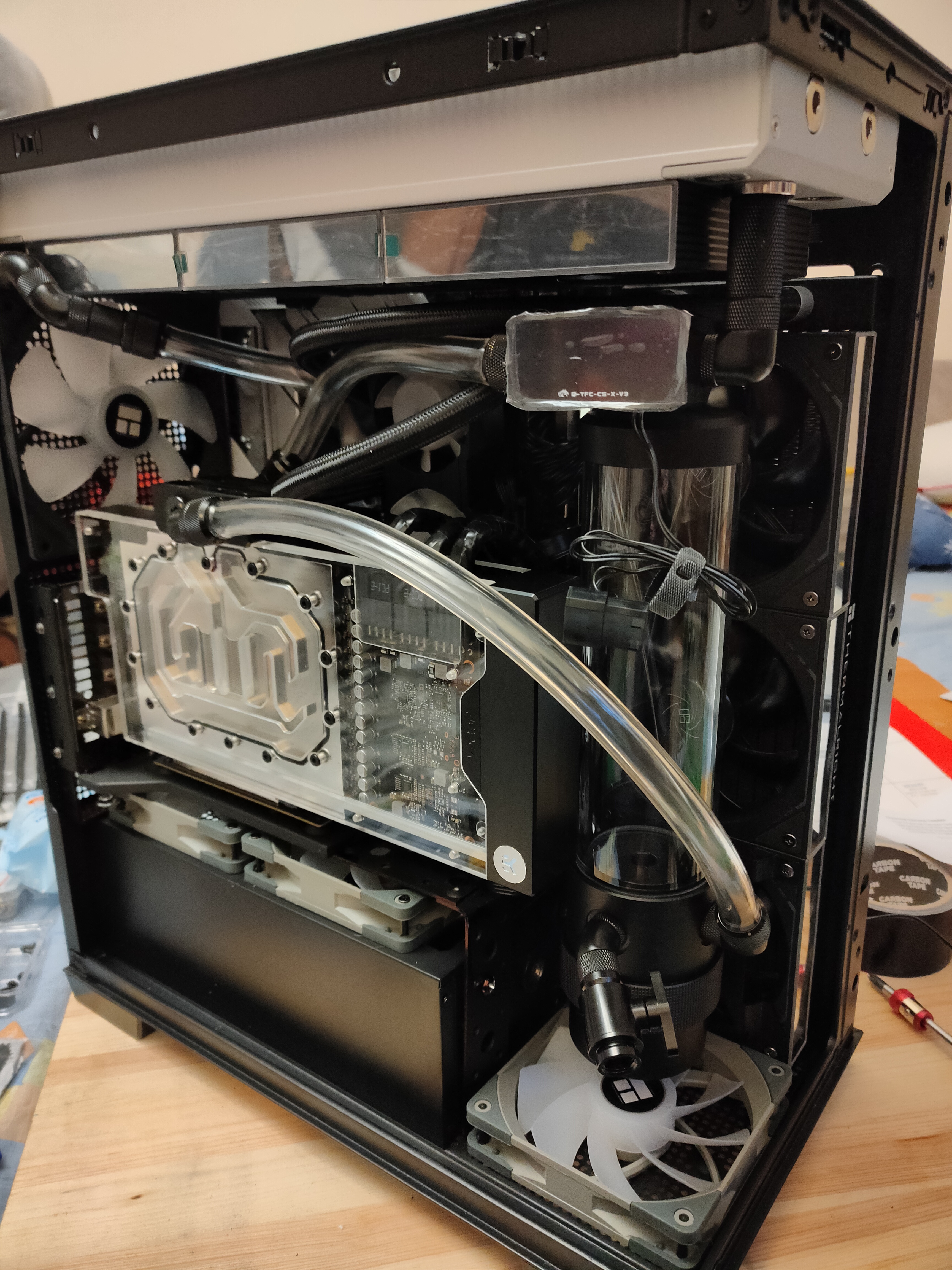

"Гвоздь програми" - GPU.
Фінальна збірка виглядає так:

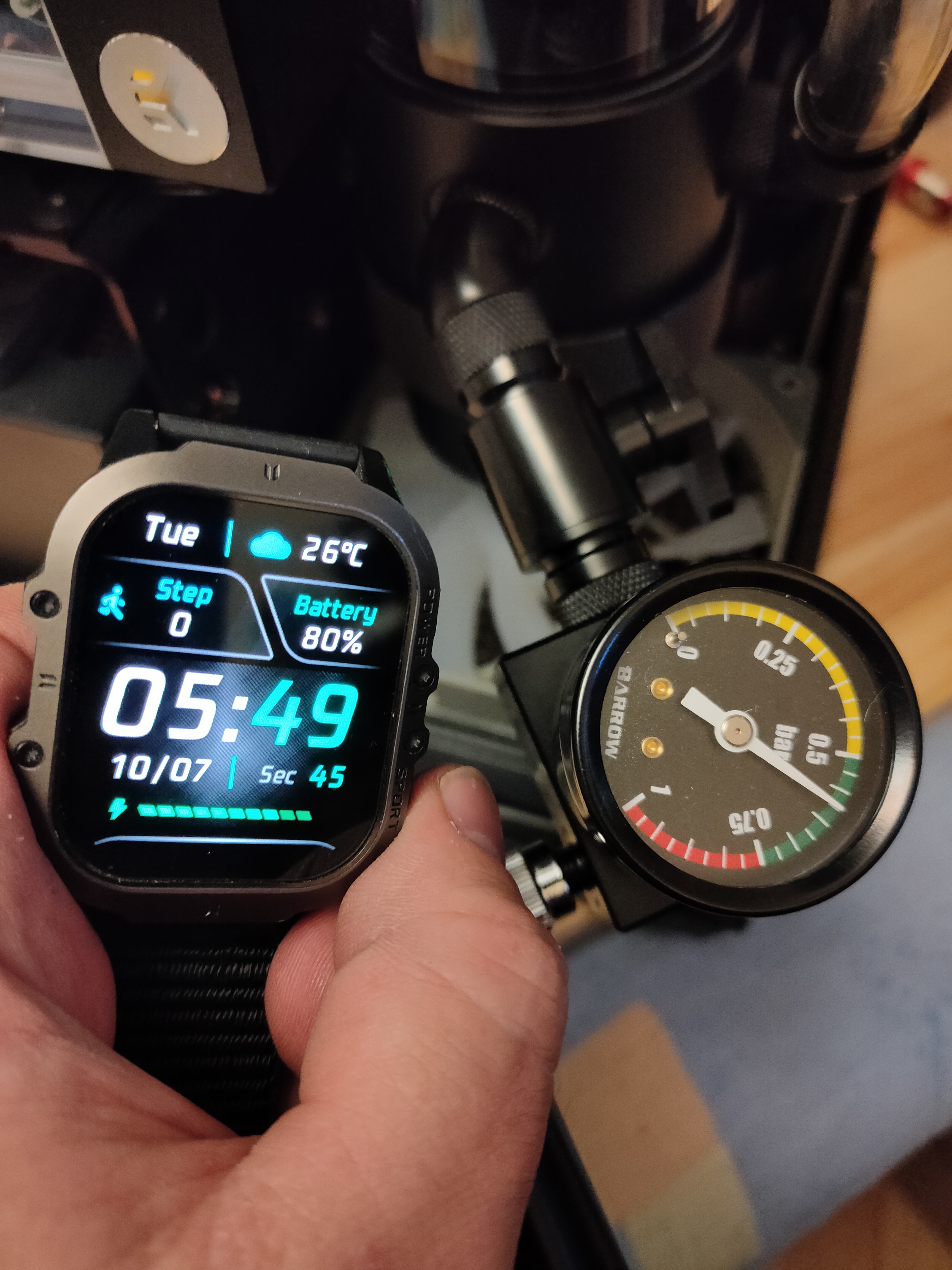

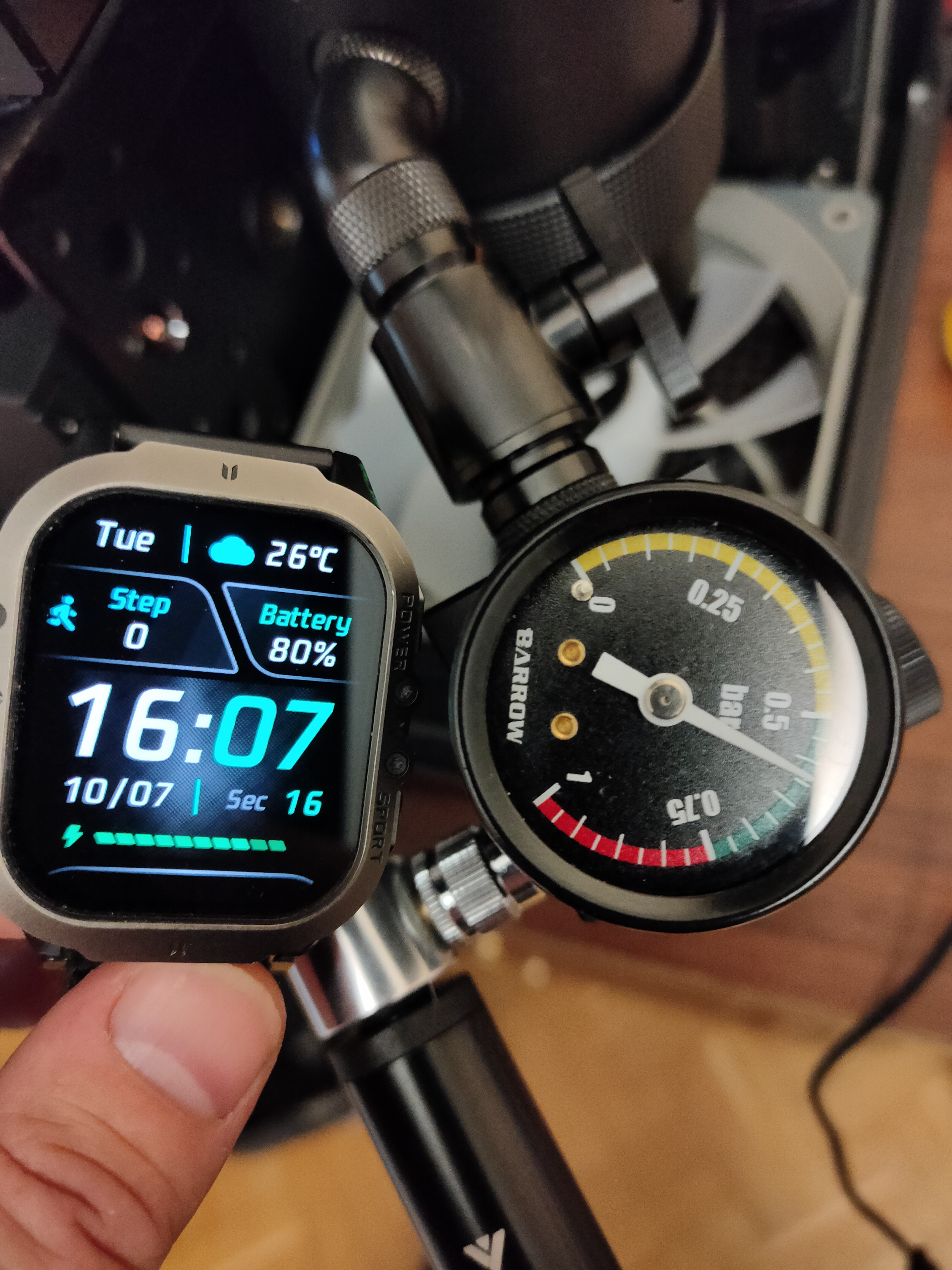

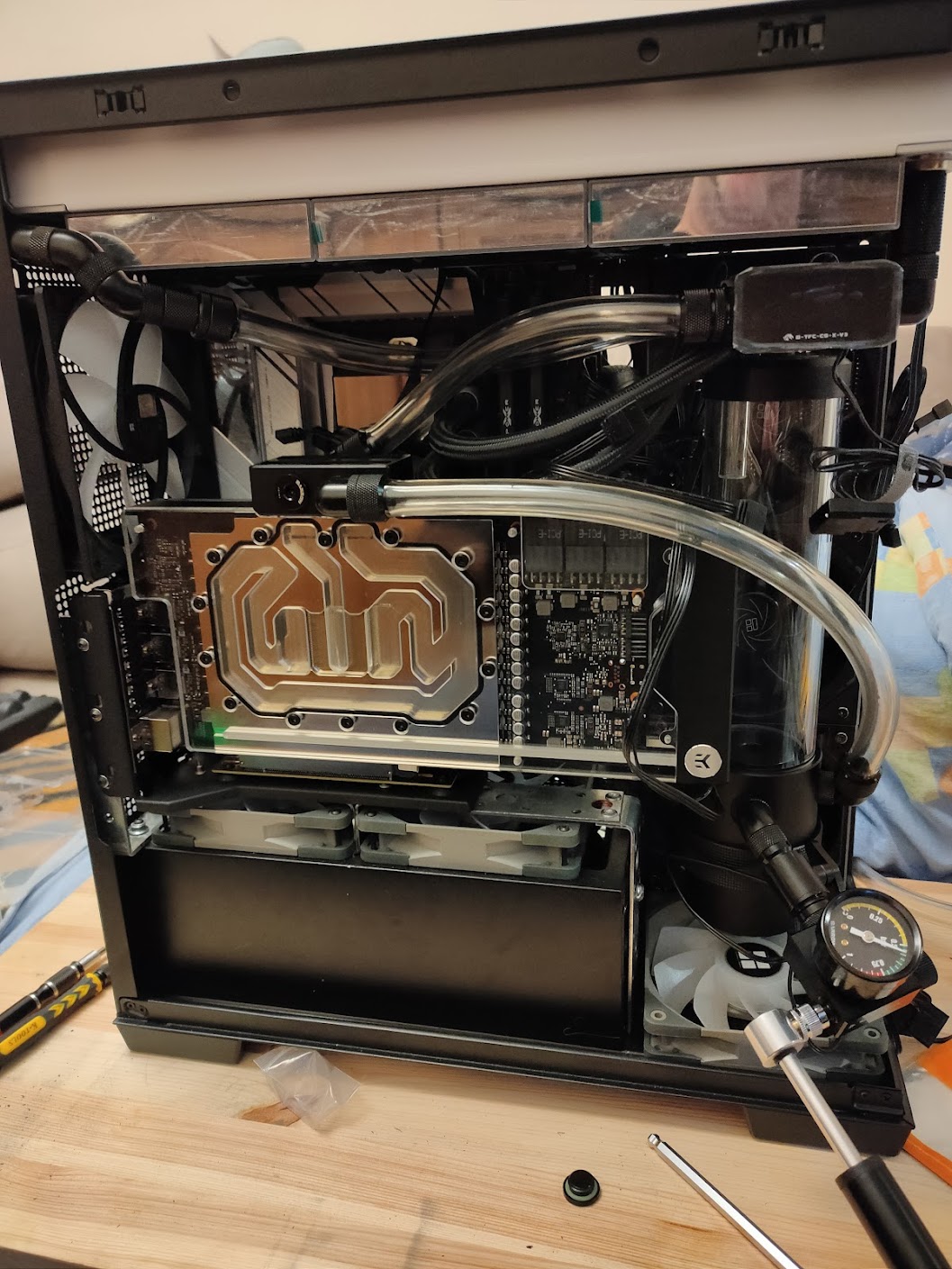

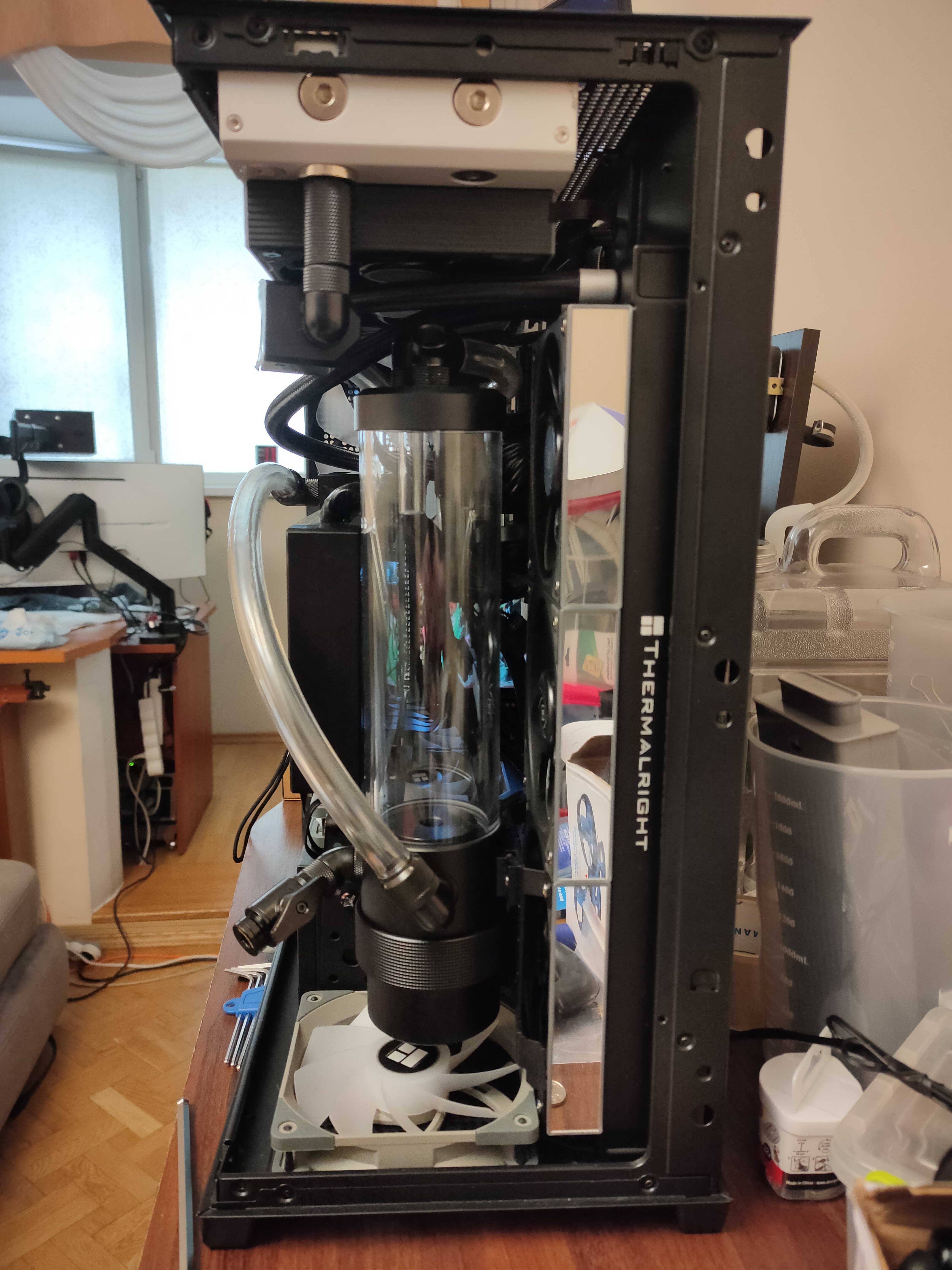

Опресовка перед гідравлічними випробуваннями.
Для офіційного звіту вважаю необхідним зазначити, що відповідальні етапи робіт виконувалися під наглядом і за участю функціонерів керівництва та сертифікованих спеціалістів контрольно-інспекційних підрозділів. Спробуйте самостійно визначити, хто з керівництва, а хто з інспекції.

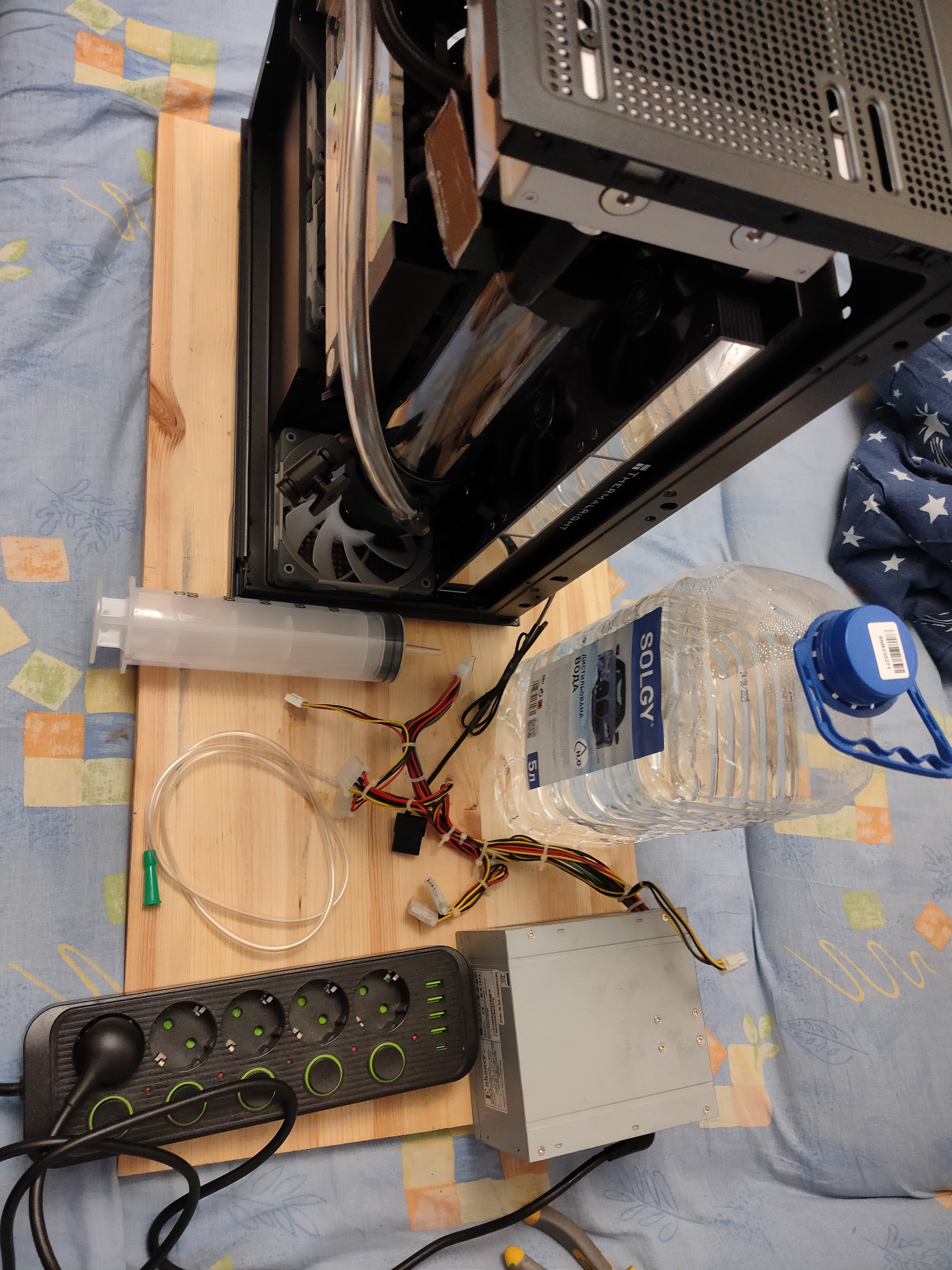

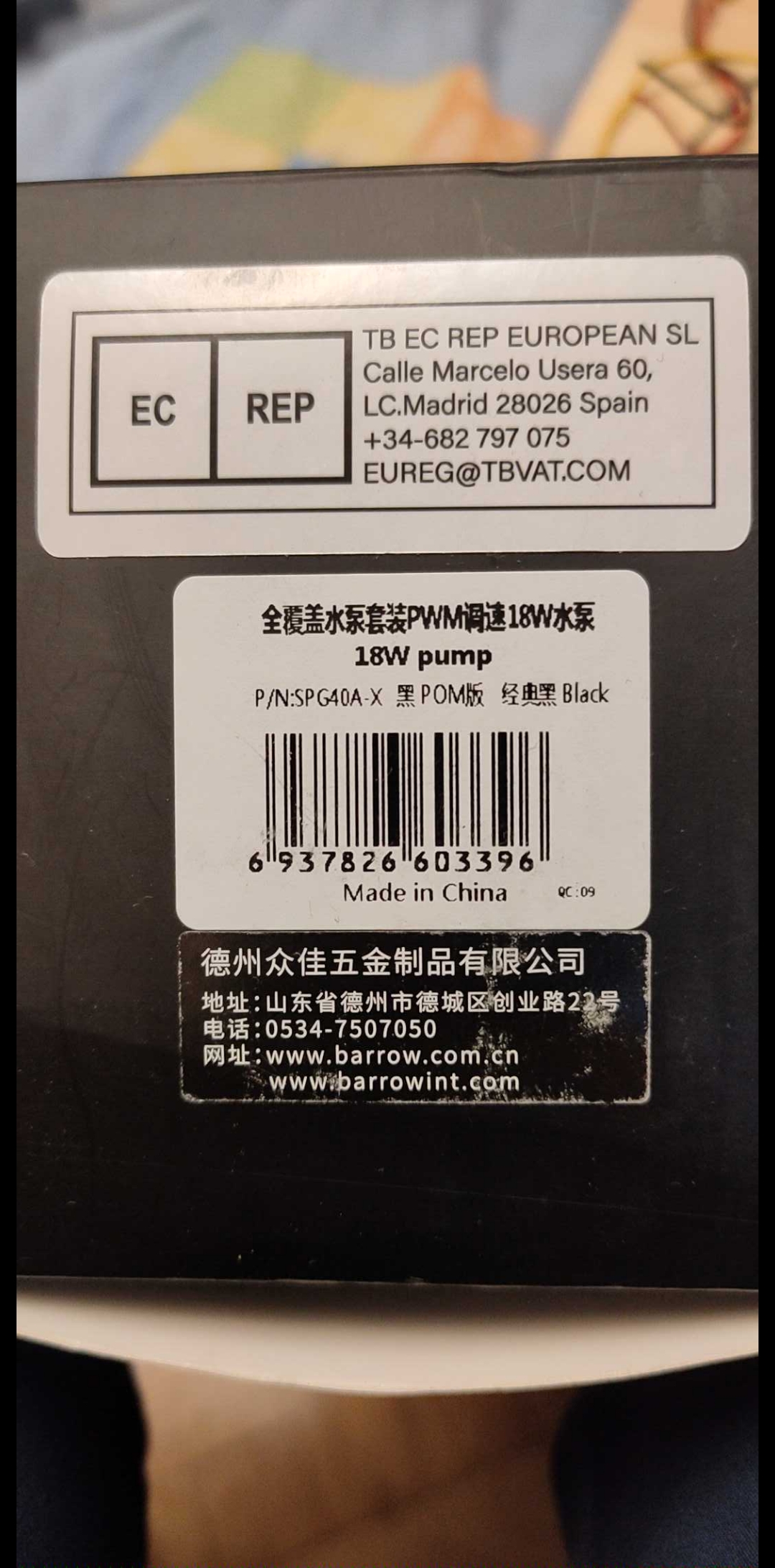

Пробую подавати живлення на помпу з незалежного БЖ, таким чином полегшити процес заправки рідини, але помпа секунду працює і зупиняється. Ледве не спіймав панічку, що моя помпа неробоча. Почав рити. Нарив дещо, ніби у мене помпа з PWM управлінням, і без сигналу PWM зупиняється. Але не точно. З вірою в світле майбутнє просто заправляю водою і підключаю до основної конфи.
Заливаю і вперше пробую запустити ПК в цій конфігурації. GPU дає зображення - до цього трохи стрьомно було - ОЛХ все таки; помпа працює - таки потрібен був сигнал PWM. Щастя. Зовніншнє живлення помпи в сервісному режимі - корисна штука, можна зробити шляхом замикання контактів управління PWM перемичкою з резистором 1кОм, але це на майбутнє, на руках немає резистора.
Але помпа не засмоктує воду з резервуара, видно є пробка в ній самій і ще десь в контурі, і помпа не може захопити рідину і створити тиск, продавити повітря. Починаю гратися, вивчати як вода поводить себе в контурі, кручу-верчу корпус, підключаю трубки в різні точки контура, через які подаю туди тиск/вакуум, відкриваю-закриваю. Накінець усвідомлюю природу явища, закономірності, принципи і залежності. Переробив трубку від помпи до GPU у відповіднрості з цими знаннями. Зливаю воду і заливаю знову, але вже певним чином.
Тепер помпа залита рідиною, мінімум повітря в контурі. Зовсім інша справа - тиск моментально створюється, і при мінімальних хитаннях корпуса повітря збирається в резервуарі, де йому і місце. Комп повністю функціональний.

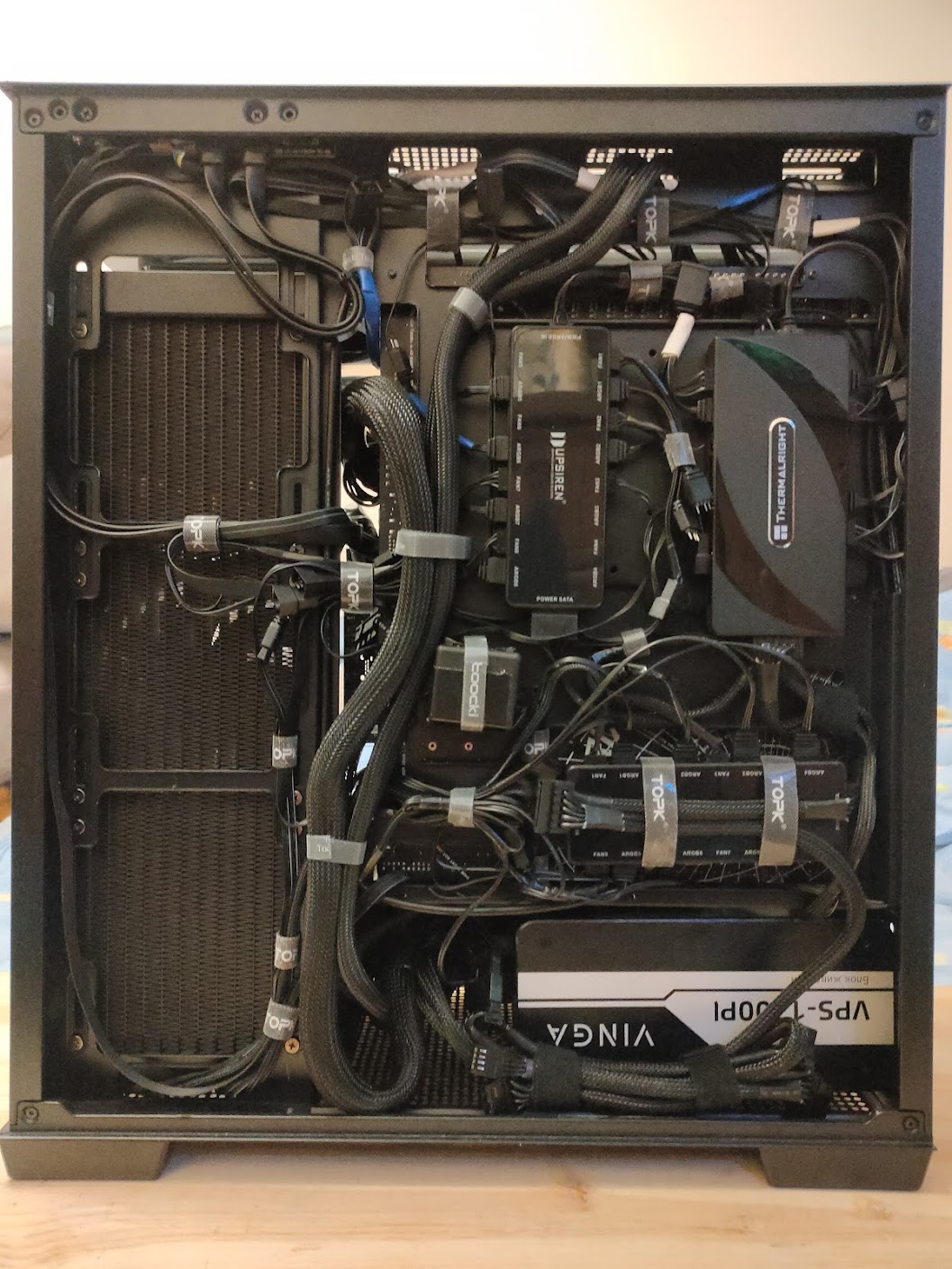

Поки закінчував з проводкою, виявив дефект проводки блоку моніторингу. Все би було нічого, але конектор такий манюсінький, що... Без спеціального обладнання розраховувати на позитивний результат може тільки е-е-еее ну я, я, хто ж ще тут такий оптиміст.
Тут він на смартфоні в режимі лупи. З певним ентузіазмом берусь його підпаяти, але зразу скажу, що практично його спаплюжив, і замовив новий з алішки. Тож поки без моніторингу потоку.

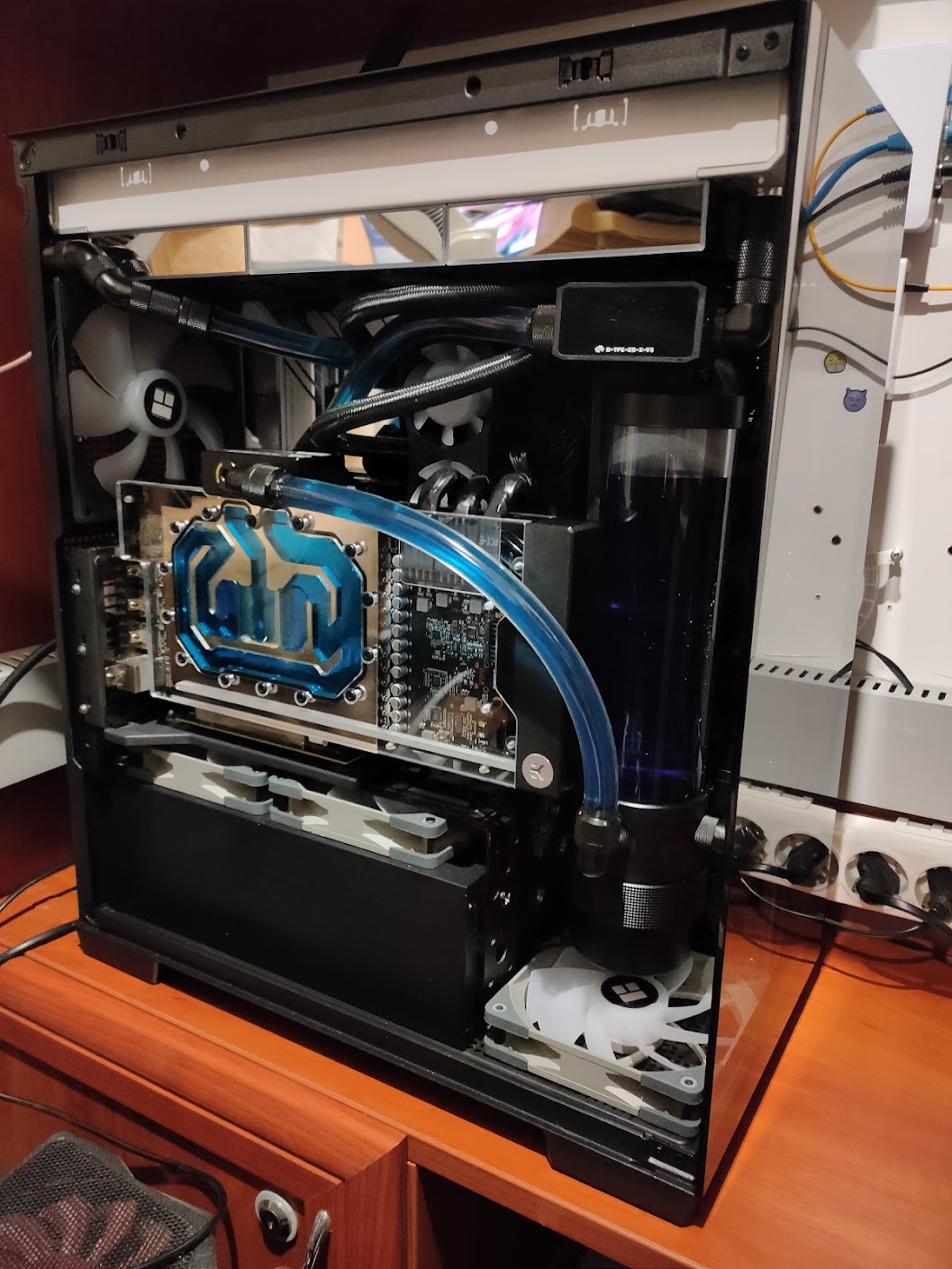

Ну що, ця історія добігає кінця, зливаю воду... В прямому сенсі. З набутими навичками без особливих турбот заправляю робочий холодоагент EK, запускаю останній тестовий сеанс, все працює. Завершую кабель-менеджмент. Перед встановленням кришки він має такий вид:
Встановлюю ПК на його місце, закриваю корпус кришками, підключаю периферію. Спробував налаштувати керування помпою і вентиляторами через Fan Xpert, Fan Control, ще щось, думав, що ці проги дають розширений функціонал порівняно з BIOS, але ні, там все те саме, що і в BIOS. Тож налаштував в BIOS, щоб не плодити зайве. Фініш.
Аналіз результатів і висновки
Для оцінки ефективності роботи нового охолодження проводжу тести, а також наводжу коменти GPT, який я попросив проаналізувати результати тестів і зробити висновки.
Furmark2
| Показник | Значення | Коментар |
|---|---|---|
| GPU Core | 66 °C | 🔵 Дуже добре |
| GPU Hotspot | 73 °C | 🟢 Відмінно (дельта лише 7 °C) |
| VRAM | 64 °C | 🔵 Чудово |
| Power Draw | ≈ 390 Вт | типово для 3080 Ti під повним навантаженням |
| Fan RPM | 0 RPM | помпи й радіатор працюють настільки ефективно, що вентилятори не вмикалися |
| FPS | 129 FPS | стабільно; свідчить, що GPU не тротлить |
| Clock | 1726–2110 MHz | тримає частоти без просідань |
Про вентилі GPT тупить, тому що на самій GPU зараз ніяких вентилів немає, а він і радий))
🧊 Аналіз
ΔT (hotspot – core) = 7 °C → ідеально.
Це означає, що контакт теплопередачі GPU ↔ водоблок EKWB на відмінному рівні (теплова паста розподілена рівномірно, притиск оптимальний).
ΔT (core – вода) ≈ 25–30 °C (за умови, що вода ~35–40 °C) — в межах норми.
Температура пам’яті 64 °C — дуже гарна; повітряні системи зазвичай дають 90–100 °C.
Hotspot < 75 °C — означає, що розподіл тепла по кристалу рівномірний.
💡 Висновок
🔹 Система EKWB працює майже ідеально.
🔹 Радіатор(и) мають достатню площу розсіювання, рідина стабільно тримає температуру, потік достатній.
🔹 Такі температури (< 70 °C core, < 75 °C hotspot) при 390 Вт споживання — це рівень high-end custom loop.

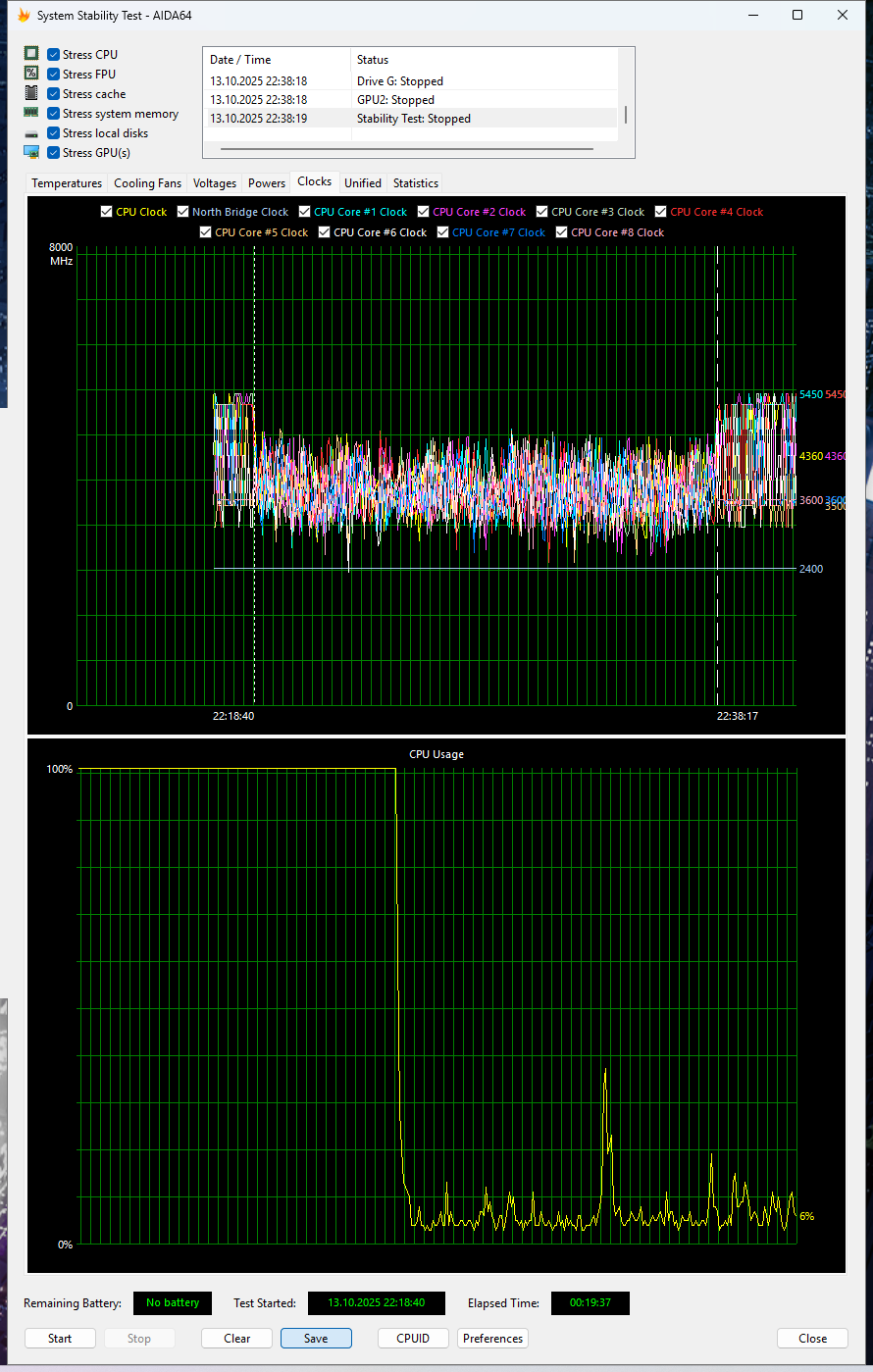

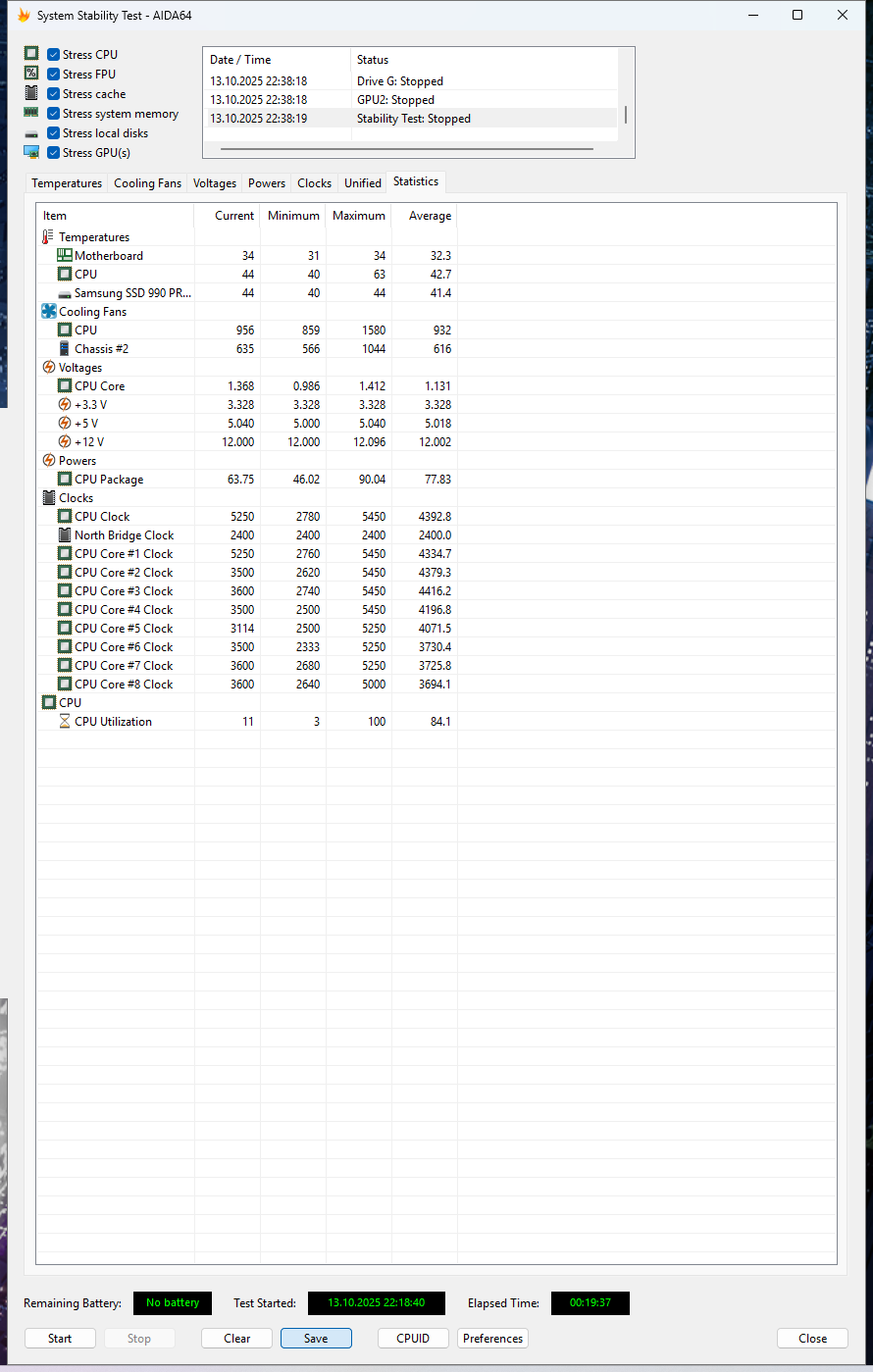

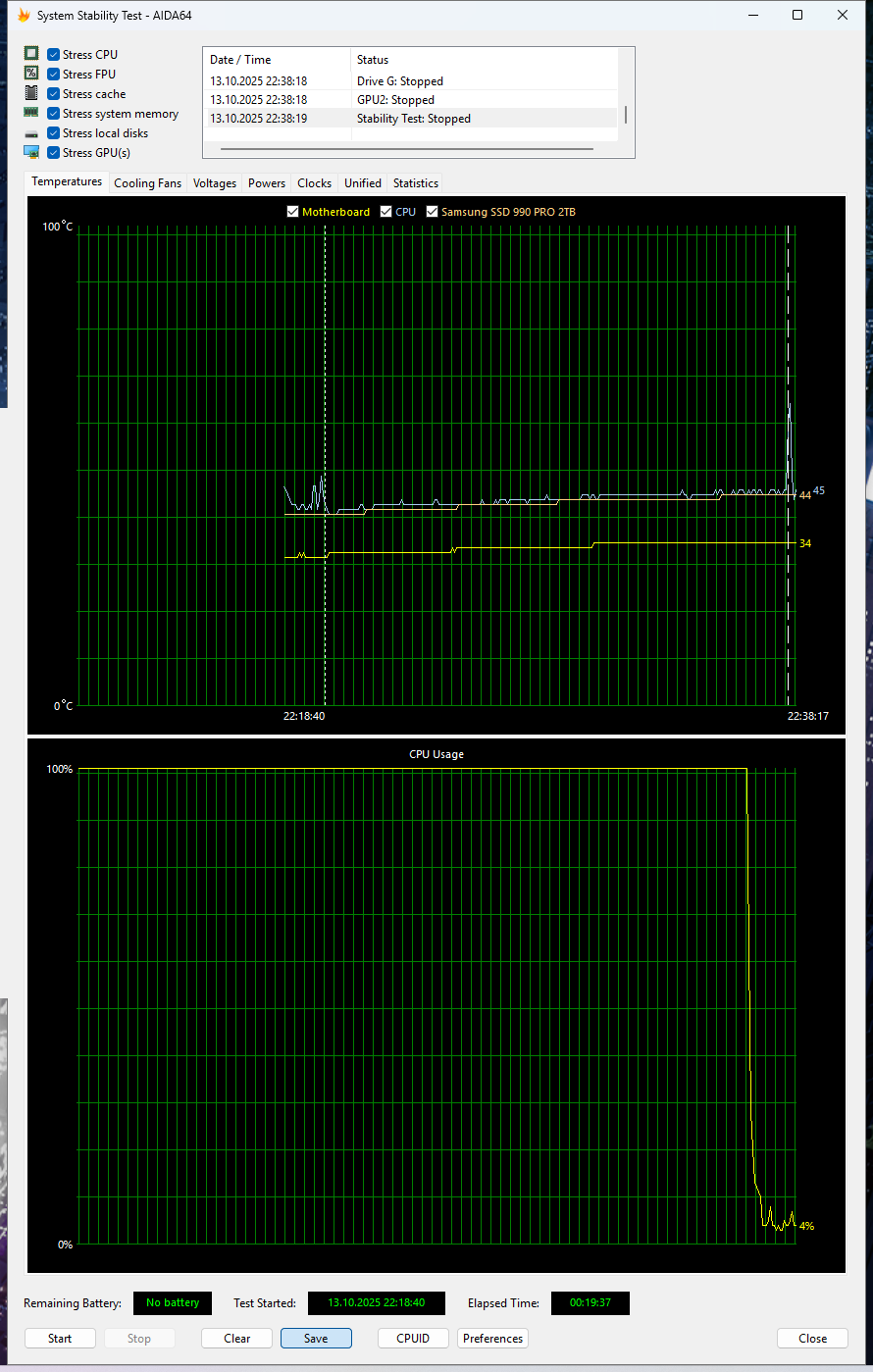

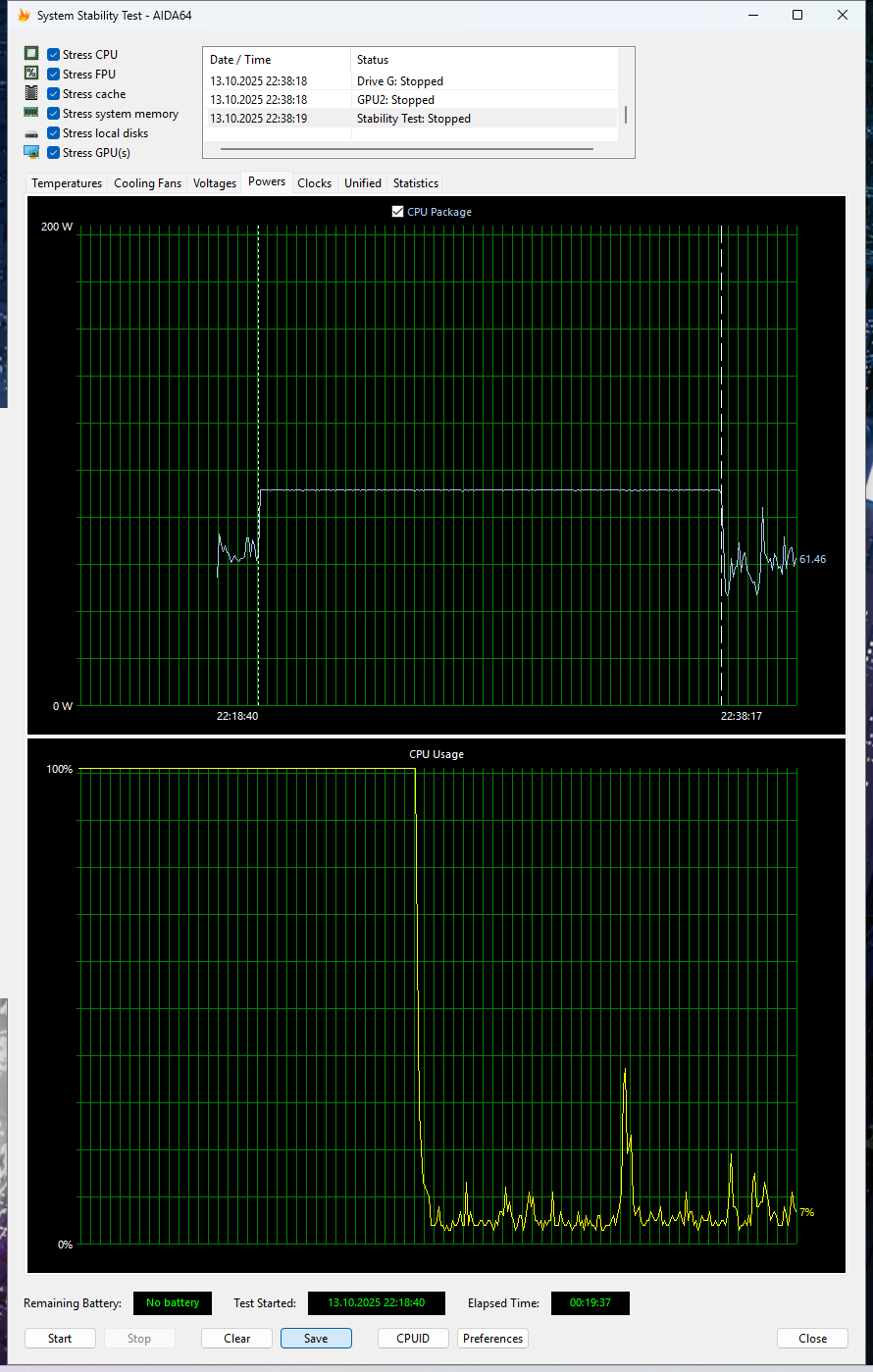

AIDA64
📊 Параметри тесту
Тривалість: 19 хв 37 с
Увімкнено: Stress CPU, FPU, Cache, System Memory, GPU(s)
Система: CPU + GPU під повним навантаженням
| Компонент | Мін | Макс | Середня | Оцінка |
|---|---|---|---|---|
| CPU | 40 °C | 63 °C | 42.7 °C | 🟢 Відмінно |
| Материнка | 34 °C | 44 °C | 32 °C | 🟢 Відмінно |
| SSD (Samsung 990 PRO) | 40 °C | 44 °C | 41 °C | 🟢 Відмінно |
| CPU Package Power | 46 Вт | 90 Вт | 77 Вт | 🔵 норма |
| Вентилятори CPU / корпус | 850 RPM | 1500 RPM | 🔵 стабільно |
⚙️ Частоти
CPU Clock: тримається 5.25 GHz (Boost), мінімум 2.78 GHz.
Температура при 5 GHz < 65 °C — це суперрезультат, водоблок EKWB працює відмінно.
Напруга ядра стабільна (≈ 1.30 V).
12 V, 5 V, 3.3 V — рівні без просідань.

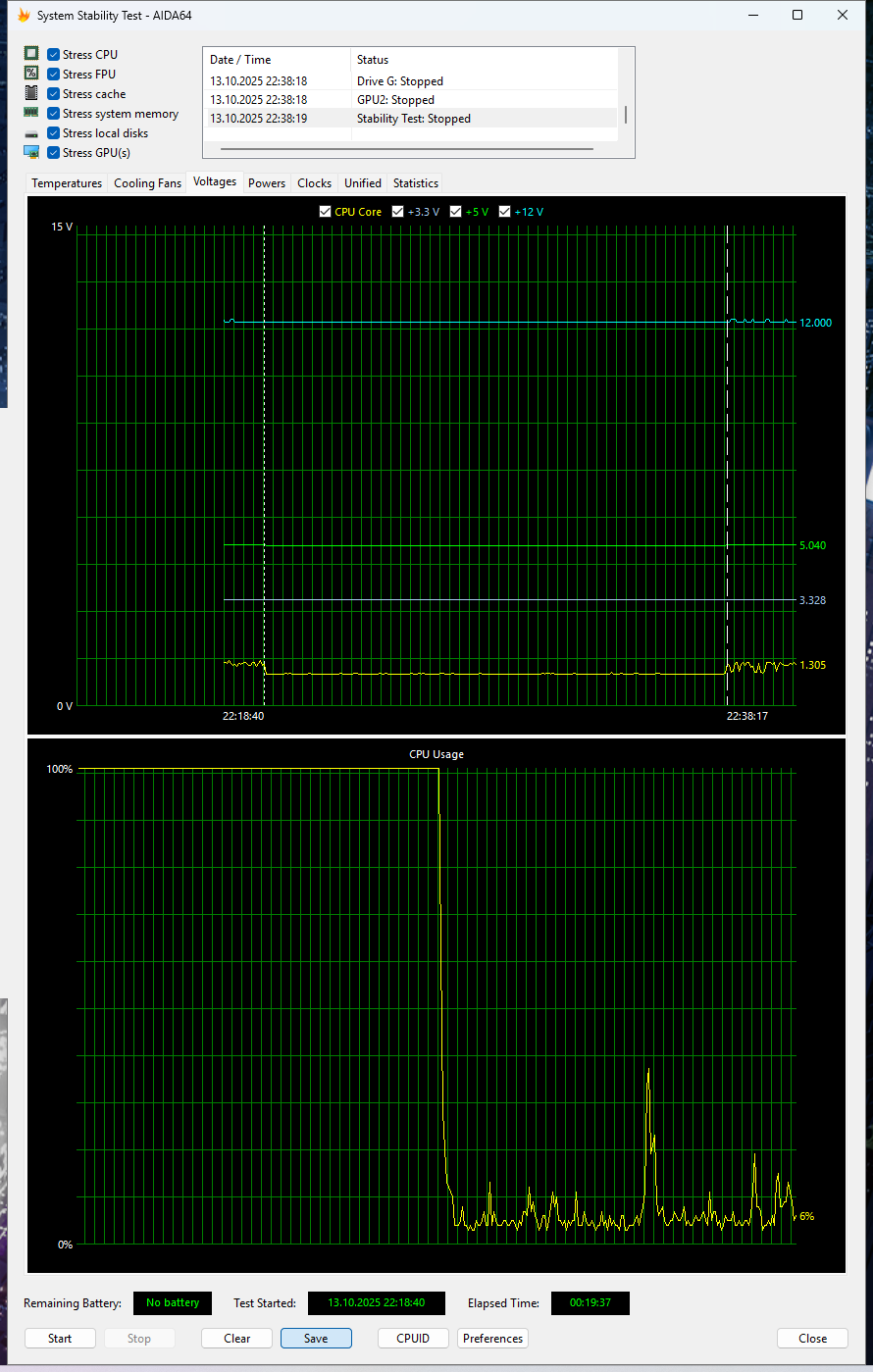

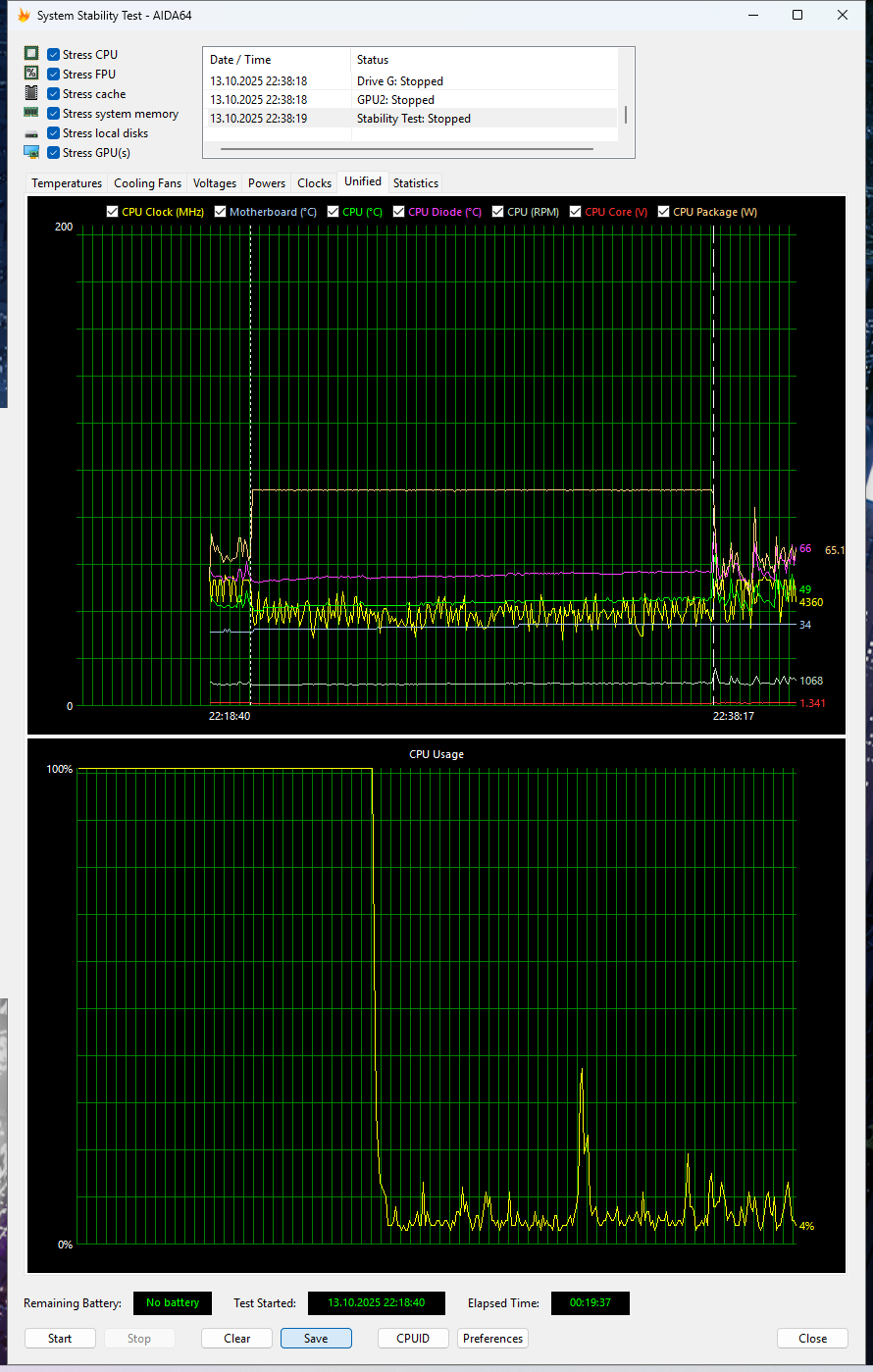

📈 Графіки (з усіх вкладок)
Температура CPU зросла швидко й зафіксувалась біля 63 °C — ідеальний показник для стрес-FPU.
Після зупинки тесту температура швидко спала — це свідчить про відмінний теплообмін і циркуляцію рідини.
Жодних піків > 70 °C — система стабільна.
✅ Висновок
EKWB система повністю ефективна:
Контакт водоблоку → ідеальний.
Радіатори мають достатню площу розсіювання.
Помпа і вентилятори працюють синхронно, без перегріву.
ΔT CPU–вода (орієнтовно) ≈ 25 °C — чудово.
Ну з такимим висновками язик не повертається полемізувати. GPT задоволений, а я тим більше)) Всім миру і добра!
